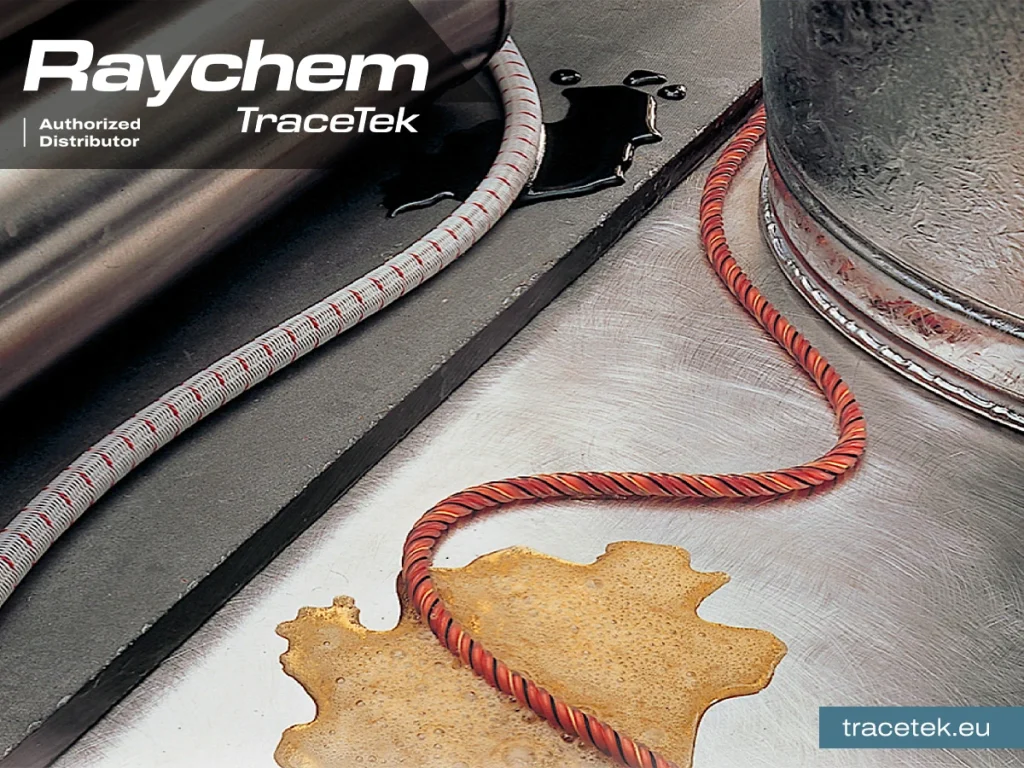

W instalacjach chemicznych wycieki wysoko stężonych kwasów stanowią jedno z najbardziej wymagających zagrożeń. Substancje takie jak kwas siarkowy czy azotowy działają agresywnie na materiały konstrukcyjne i mogą szybko prowadzić do poważnych uszkodzeń. Skuteczna detekcja musi być szybka, selektywna i odporna na trudne warunki środowiskowe. Do takich zastosowań zaprojektowano kabel sensorowy TraceTek TT7000-HUV oraz czujnik punktowy TT-FLAT PROBE.
Jak działa detekcja kwasów w systemie TraceTek
System oparty na kablu sensorowym wykrywa ciecz na całej swojej długości. W przypadku TT7000-HUV reakcja następuje wyłącznie przy kontakcie z określonymi kwasami. Specjalna powłoka na przewodzących elementach kabla ulega rozpuszczeniu pod wpływem kwasu, co generuje sygnał alarmowy i pozwala dokładnie wskazać miejsce wycieku .
Technologia ta eliminuje fałszywe alarmy, ponieważ kabel pozostaje niewrażliwy na wodę, wilgoć, zabrudzenia oraz warunki atmosferyczne.

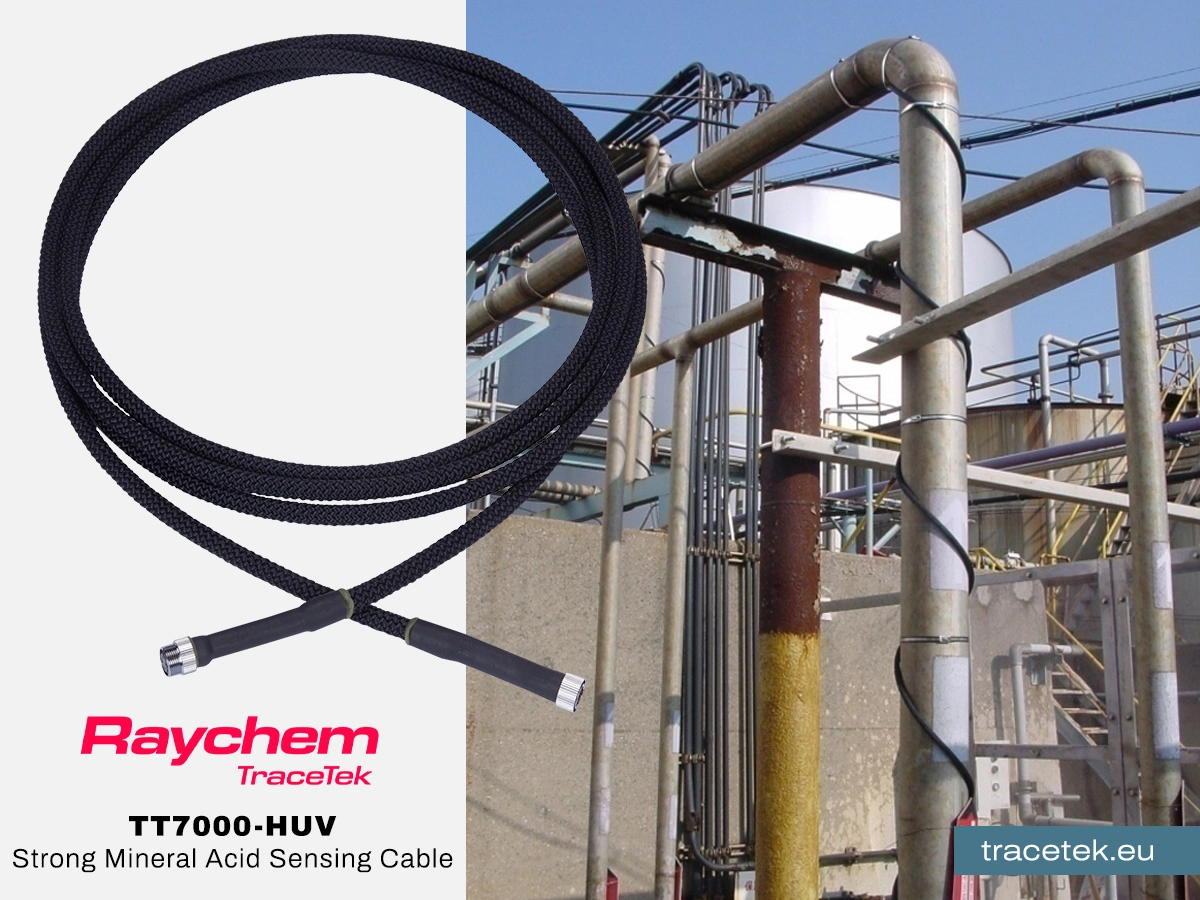

Kabel do wysoko stężonych kwasów
TT7000-HUV zaprojektowano specjalnie do wykrywania wycieków silnych kwasów mineralnych, w tym kwasu siarkowego i azotowego. Kabel wykrywa kontakt z cieczą na całej swojej długości i natychmiast przekazuje sygnał do systemu monitorującego.
Najważniejsze cechy:
- selektywna detekcja kwasów o wysokim stężeniu,
- brak reakcji na wodę i typowe zanieczyszczenia,
- odporność na promieniowanie UV i warunki zewnętrzne,
- możliwość instalacji w trudnym środowisku przemysłowym.
Konstrukcja kabla opiera się na rdzeniu poliolefinowym oraz zewnętrznym oplocie z włókien syntetycznych, który chroni przed uszkodzeniami mechanicznymi i promieniowaniem UV . Dzięki temu kabel można stosować zarówno wewnątrz, jak i na zewnątrz obiektów.
Praca w wymagających warunkach
TT7000-HUV zachowuje stabilność w szerokim zakresie temperatur od –40°C do 100°C . Może pracować w środowiskach narażonych na deszcz, śnieg, kondensację czy pył bez ryzyka nieprawidłowego działania.
Istotną cechą jest również odporność na długotrwały kontakt z wodą. Kabel nie ulega degradacji w takich warunkach, co pozwala stosować go w instalacjach mieszanych, gdzie występuje zarówno wilgoć, jak i ryzyko wycieku kwasu .
Po wykryciu kwasu kabel nie wraca do stanu początkowego i wymaga wymiany. Takie rozwiązanie gwarantuje najwyższą wiarygodność detekcji.
Czujnik punktów krytycznych
W instalacjach chemicznych występują miejsca, gdzie ciecz może gromadzić się lokalnie, na przykład w wannach wychwytowych, studzienkach lub pod zaworami. W takich punktach stosuje się czujnik TT-FLAT-PROBE.
Czujnik montuje się bezpośrednio na powierzchni i wykrywa obecność cieczy po osiągnięciu określonego poziomu. Minimalna wysokość cieczy wynosi około 5 mm na powierzchni metalowej .
TT-FLAT PROBE:
- uzupełnia system kablowy,
- zabezpiecza miejsca o wysokim ryzyku,
- działa niezależnie od długości instalacji,
- umożliwia szybkie wykrycie lokalnych wycieków.
Zastosowanie systemu w praktyce
Połączenie kabla TT7000-HUV i czujników punktowych pozwala zabezpieczyć:
- instalacje transportu kwasów,
- zbiorniki i strefy magazynowe,
- rurociągi i armaturę,
- stanowiska dozowania i przeładunku.
Kabel można prowadzić wzdłuż rurociągów, wokół zaworów i pod urządzeniami, natomiast czujniki punktowe instaluje się w miejscach, gdzie ciecz może się gromadzić.
Podsumowanie
Kabel TT7000-HUV oraz czujnik TT-FLAT PROBE tworzą system detekcji przeznaczony do najbardziej wymagających zastosowań. Selektywna reakcja na wysoko stężone kwasy, odporność na warunki środowiskowe oraz precyzyjna lokalizacja wycieku zapewniają wysoki poziom bezpieczeństwa instalacji chemicznych. To rozwiązanie pozwala wykryć zagrożenie na wczesnym etapie i skutecznie ograniczyć skutki awarii.
