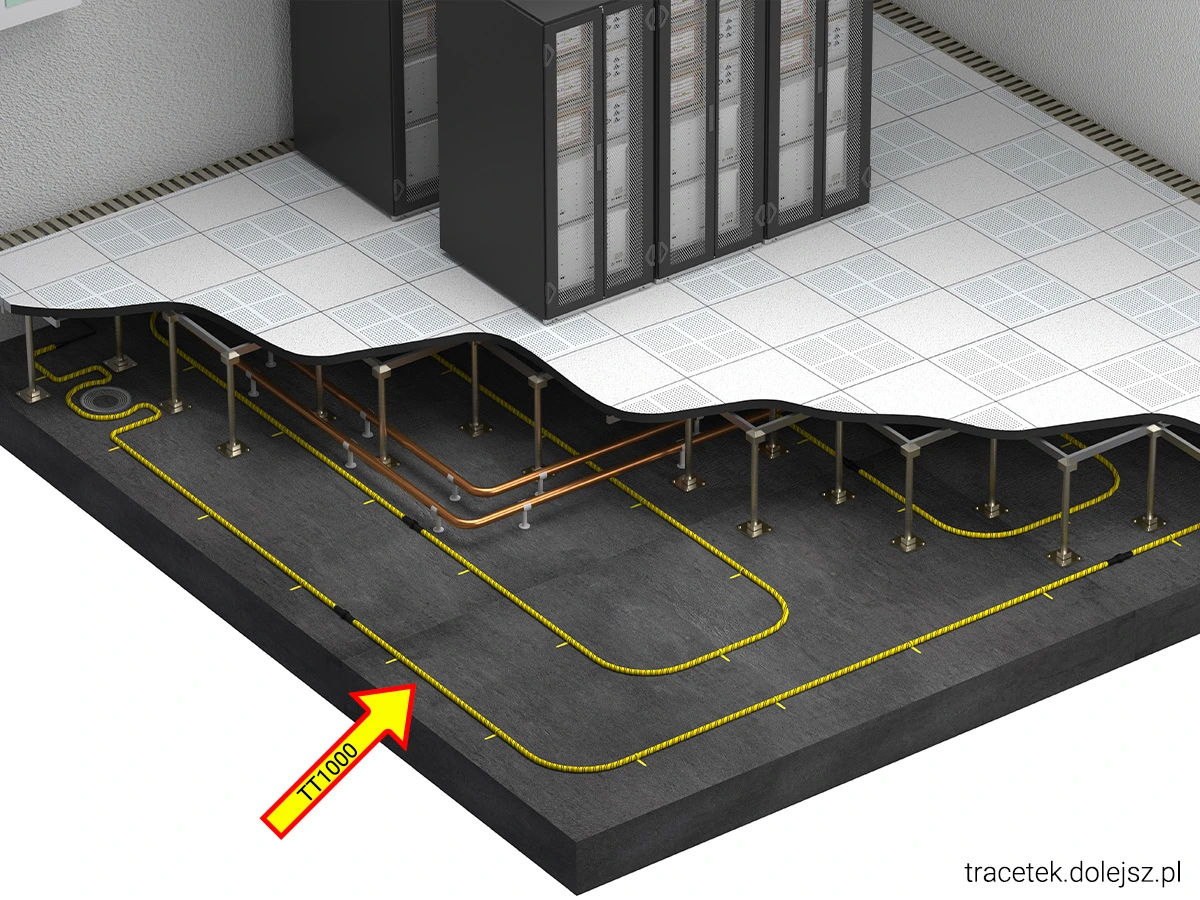

Detekcja wycieku wody pod podłogą podniesioną – system TraceTek z kablem TT1000

Lokalizacja wycieku odbywa się poprzez pomiar parametrów elektrycznych kabla. Po wykryciu zalania układ przełącza się w tryb pomiaru odległości – kontroler mierzy spadek napięcia wzdłuż kabla między modułem a miejscem wycieku. Ponieważ spadek napięcia jest liniowo proporcjonalny do odległości, elektronika oblicza i wyświetla dystans od początku przewodu do punktu zalania. Dokładność lokalizacji wynosi zwykle około ±1 metr kabla. Informacja ta pozwala użytkownikowi szybko znaleźć fizyczne miejsce przecieku. Dodatkowo system monitoruje także ciągłość pętli – jeśli kabel zostanie uszkodzony lub rozłączony, prąd w obwodzie ciągłości zanika i moduł sygnalizuje uszkodzenie kabla (awarię). Dzięki temu użytkownik jest ostrzegany nie tylko o wyciekach, ale i ewentualnych przerwach w obwodzie czujnika.

Podsumowanie działania: Kabel TT1000 wykrywa obecność wody w dowolnym punkcie swojej długości – każdorazowy kontakt z cieczą powoduje alarm. W połączeniu z odpowiednim modułem alarmowo-lokalizacyjnym TraceTek system automatycznie podaje miejsce wycieku z wysoką precyzją (z dokładnością do ~1 m). Takie rozwiązanie – w odróżnieniu od pojedynczych czujników punktowych – zapewnia ciągły monitoring na całej trasie przewodu i natychmiastowe wykrycie zalania w miejscu jego wystąpienia, nawet jeśli wyciek pojawi się z dala od oczujnikowanych punktów stacjonarnych. Producent wykorzystuje w TT1000 własną technologię polimeru przewodzącego (Conductive-Polymer Technology), co czyni kabel odpornym na korozję i zużycie oraz umożliwia jego wielokrotne użycie – po wycieku wystarczy go osuszyć/oczyścić i znów nadaje się do użytku.

Typowe zastosowania w pomieszczeniach z podłogą podniesioną

• Centra danych i serwerownie: Podniesione podłogi w tych obiektach skrywają okablowanie i instalacje (np. rurociągi chłodnicze doprowadzające wodę lodową do klimatyzatorów). Awaria takiej instalacji (np. pęknięcie rury lub przepełnienie tacy ociekowej klimatyzatora) może spowodować zalanie przestrzeni podłogowej, które długo pozostaje niezauważone. Zastosowanie kabla TT1000 pod podłogą pozwala wykryć nawet niewielki wyciek u jego źródła, zanim woda wyrządzi poważne szkody w sprzęcie IT. Przewód układa się zwykle w pobliżu potencjalnych źródeł wycieków – wzdłuż rur wodnych, wokół klimatyzatorów precyzyjnych, w zagłębieniach gdzie może gromadzić się woda itp.
• Pomieszczenia techniczne i sterownie z podłogą podniesioną: Oprócz serwerowni, system sprawdza się w innych obiektach o podłogach podniesionych, w których występują instalacje wodne lub chłodnicze, np. centra telekomunikacyjne, instalacje elektryczne z chłodzonymi szynoprzewodami, laboratoria czy banki danych. Wszędzie tam, gdzie w przestrzeni międzypodłogowej biegną rury (woda użytkowa, klimatyzacja, gaśnicze rurociągi tryskaczowe itp.), ryzyko ukrytego zalania jest wysokie. Tradycyjne czujniki punktowe mogłyby przeoczyć wyciek, który rozlewa się poza ich zasięgiem – natomiast ciągły kabel TT1000 zareaguje na wodę w każdym miejscu swego przebiegu.
• Tace ociekowe i obniżenia terenu: Kabel TT1000 bywa montowany także w tacach ociekowych pod agregatami wody lodowej, zbiornikami lub innymi urządzeniami, gdzie może zbierać się wyciekająca ciecz. Dzięki elastyczności kabel można ułożyć w meandry, zapewniając pokrycie całej powierzchni tacy. Dodatkowo, TT1000 wykorzystuje modułowe złącza, co pozwala łączyć go z innymi odcinkami lub czujnikami – np. można jednym ciągiem objąć zarówno tacę ociekową, jak i obwód podłogi podniesionej. System jest modułowy i skalowalny, dzięki czemu konfigurację można dostosować do praktycznie każdej aplikacji (możliwe jest łączenie wielu kabli, rozgałęzianie ich za pomocą konektorów itp.).

Instrukcje montażu i konfiguracja systemu

Instalacja systemu TraceTek TT1000 powinna być przeprowadzona zgodnie z wytycznymi producenta. Poniżej przedstawiono typowe kroki montażu:

1. Planowanie systemu: Na początku opracowuje się plan rozmieszczenia kabla sensorowego pod podłogą. Należy określić trasę kabla tak, aby pokryć wszystkie krytyczne miejsca (przy urządzeniach, rurach, w zagłębieniach). Przy planowaniu uwzględnia się długości odcinków czujnika (TT1000 jest dostępny w odcinkach o różnych długościach z fabrycznymi złączami, np. 3 m, 7,5 m, 15 m itd.) oraz wymagane akcesoria: moduł alarmowy, kabel startujący (tzw. leader cable TT-MLC) do połączenia czujnika z modułem, terminator końcowy (TT-MET) zamykający pętlę na końcu ostatniego odcinka, ewentualne konektory rozgałęźne (TT-MBC) jeśli planowana jest topologia gwiazdy, oraz tagi mapujące (TT-TAG) do oznaczania miejsc na kablu. Upewnijmy się, że posiadamy kompletny zestaw elementów przed rozpoczęciem prac.
2. Przygotowanie miejsca instalacji: Zaleca się instalować kable sensorowe po zakończeniu głównych prac budowlanych w obiekcie, aby uniknąć przypadkowego uszkodzenia lub zabrudzenia kabli. Przed ułożeniem kabla dokładnie oczyszczamy podłogę techniczną ze śmieci, kurzu i innych zanieczyszczeń, które mogłyby wpłynąć na działanie czujnika. Wszelkie kałuże czy wilgoć również powinny być usunięte – kabel montujemy na suchej powierzchni.
3. Montaż uchwytów mocujących: Do trwałego zamocowania kabla używa się specjalnych klipsów podłogowych TraceTek (TT-HDC). Mają one formę uchwytów przyklejanych do podłoża, które utrzymują kabel w miejscu (bez zaciskania go). Należy rozmieścić uchwyty wzdłuż planowanej trasy kabla w odstępach nie większych niż ok. 1,8–2 m oraz przy każdej zmianie kierunku trasy. Producent zaleca naprzemienny układ klipsów (co drugi obrócony w przeciwnym kierunku), by pewnie prowadzić kabel. Powierzchnię pod klipsami trzeba oczyścić i odtłuścić, aby klej dobrze związał – po przyklejeniu uchwytu odczekajmy zalecany przez producenta czas, aż klej stwardnieje, zanim zaczniemy układać w nim przewód.
4. Test kabla przed instalacją: Przed zamocowaniem każdego odcinka czujnika sprawdzamy jego ciągłość i czystość. Fabrycznie nowy kabel powinien mieć bardzo wysoką rezystancję izolacji między żyłami (rzędu wielu MΩ). Przy pomocy miernika (zakres do ≥20 MΩ) lub specjalnej przystawki testowej (np. przenośny tester TT-PTB-1000) można zweryfikować, czy kabel nie jest uszkodzony ani zawilgocony. Jeśli pomiar wykaże jakiekolwiek przewodzenie (niska rezystancja) już przed montażem – dany odcinek może być uszkodzony lub zanieczyszczony i nie należy go używać. Testowanie każdej sekcji przed instalacją pozwala uniknąć czasochłonnego zdejmowania zainstalowanego już kabla w razie wykrycia wady.
5. Układanie kabla podłogowego: Gdy uchwyty są przygotowane, a kabel sprawdzony, przechodzimy do właściwego układania. Wpinamy terminator końcowy (TT-MET) do początku pierwszego odcinka kabla (to zabezpieczy układ przed fałszywym alarmem w trakcie instalacji). Następnie kolejno rozwijamy kabel z bębnów/rolek i wpinamy go w uchwyty na podłodze. Należy prowadzić kabel luźno – tak, aby leżał na posadzce bez naprężeń. Nie ciągniemy na siłę ani nie zgniatamy przewodu; przy każdych złączach modularnych warto zostawić niewielką pętlę serwisową (zapas kilka centymetrów kabla), aby złącza nie były naprężone i ułatwić ewentualny demontaż w przyszłości. Gdy jeden odcinek się kończy, dołączamy kolejny poprzez połączenie złączek modułowych (TT1000 ma wtyk i gniazdo na końcach). Kontynuujemy układanie następnej sekcji od ostatniego punktu, aż pokryjemy całą zaplanowaną trasę. Ostatni odcinek na końcu ciągu zawsze musi być zakończony terminatorem TT-MET, aby zamknąć obwód.
6. Podłączenie do modułu alarmowego: Gdy kabel jest rozłożony i zamocowany, podłączamy początek pierwszego odcinka (przez przewód startujący TT-MLC) do modułu alarmowego TraceTek. Kabel startujący służy do bezpiecznego wyprowadzenia połączenia z przestrzeni podpodłogowej do jednostki elektroniki (umożliwia odsunięcie modułu od samego czujnika). Wpinamy wtyk kabla przyłączeniowego do gniazda sensorowego w module alarmowym (np. w TTDM-128, TTSIM itp. jest ono wyraźnie oznaczone). Upewniamy się, że moduł ma również zasilanie oraz podłączone ewentualne wyjścia alarmowe (styki przekaźnikowe do systemu BMS, syreny itp., zależnie od projektu).
7. Konfiguracja i kalibracja: Po fizycznym podłączeniu, moduł alarmowy sam sie kalibruje. Często też tworzy się tzw. mapę systemu – czyli plan tras kablowych z naniesionymi metrami lub znacznikami, co umożliwi łatwe zlokalizowanie podłogowej płytki nad miejscem przecieku na podstawie wskazania licznika metrów. Po włączeniu zasilania modułu, powinien on przejść w stan normalny (brak alarmu i usterek). Wskazane jest następnie przeprowadzenie testu całościowego: można zasymulować wyciek (np. zwilżając fragment kabla wilgotną szmatką lub nadlewając trochę wody na czujnik) i sprawdzić, czy alarm się uaktywni oraz czy wskazywana lokalizacja ma sens (np. moduł pokaże ~X m, co odpowiada odległości do testowanego miejsca). Po teście pamiętajmy, by osuszyć dokładnie kabel i upewnić się, że system powrócił do stanu czuwania.
8. Dokumentacja i oznaczenia: Na zakończenie montażu wszystkie zmiany nanosimy na dokumentację powykonawczą. Każdy odcinek kabla warto oznakować tagiem z numerem/metryką (TT-TAG) i opisać na planie, gdzie się znajduje (np. „kabel A od szafy klimatyzacji do ściany północnej, 15 m”). Taka mapa systemu jest kluczowa dla późniejszej obsługi – przy alarmie „wyciek na 12 metrze” personel szybko odnajdzie na planie, gdzie mniej więcej ten 12 metr wypada. Producent zaleca, by na koniec przetestować i przekazać do użytku cały system w obecności właściciela/eksploatatora obiektu oraz przeprowadzić szkolenie z obsługi. Należy przekazać instrukcje obsługi modułu alarmowego i omówić procedury postępowania w razie alarmu.

Uwaga: Szczegółowe wytyczne instalacji znajdują się w dokumentacji technicznej producenta – np. w instrukcji “TraceTek TT1000 Modular Sensing Cable Installation Instructions” (nr kat. H55555) opisano krok po kroku montaż przewodu w podłogach podniesionych. Warto sięgnąć do tych materiałów, aby uwzględnić wszystkie zalecenia szczegółowe (np. dotyczące dużych instalacji, testowania długich odcinków, itp.). Konfiguracja konkretnych modułów alarmowych (adresowanie, ustawienia czułości, integracja z BMS itd.) jest z kolei opisana w ich instrukcjach obsługi – np. panel TTDM-128 posiada obszerną instrukcję użytkownika (H56853) oraz kartę katalogową określającą jego możliwości.

Moduły alarmowe i kontrolery kompatybilne z TT1000

Moduły TT-SIM (TraceTek Sensor Interface) oraz ich odmiany: Są to kompaktowe moduły nadzorujące pojedynczy obwód czujników (np. jeden ciąg kabla do 150 m długości). Przykładem jest TTSIM-1A lub TTSIM-2 – montowane na ścianie lub szynie DIN interfejsy z własnym wyświetlaczem LCD i diodami LED. Mogą one lokalizować wyciek z dokładnością ±1 m na odcinku do 150 m kabla TT1000. Posiadają podstawowe sygnalizatory (dioda zasilania, alarm, uszkodzenie) oraz wbudowany przekaźnik (typ C, SPDT) do przekazania informacji o alarmie na zewnątrz. Obsługują komunikację cyfrową i mogą działać w sieci z centralą nadrzędną (np. mogą być włączone w sieć Modbus jako urządzenia podrzędne dla TT-TS12 lub systemu BMS). Zaletą modułów TT-SIM jest niski koszt i prostota – nadają się do mniejszych instalacji, gdzie wystarczy monitorować jedną linię czujnika.

W ofercie jest także wariant TTA-SIM, czyli „mini panel” alarmowy zabudowany w małej obudowie naściennej, wyposażony fabrycznie w moduł TTSIM. Panel TTA-SIM zapewnia łatwą obsługę i konfigurację wprost z obudowy – ma możliwość odczytu i kasowania alarmów oraz wbudowany buzzer akustyczny (60 dB) z przyciskiem wyciszenia. Ten mini panel dedykowany jest mniejszym instalacjom wymagającym prostego, lokalnego monitoringu – np. w pojedynczej serwerowni, niedużym laboratorium czy małym obiekcie przemysłowym. Mimo kompaktowych rozmiarów, oferuje on pełną funkcjonalność lokalizacji wycieku i ciągłego nadzoru stanu do 150 metrów kabli sensorowych w czasie rzeczywistym.

Integracja z innymi systemami: Większość modułów TraceTek posiada wyjścia alarmowe umożliwiające połączenie z zewnętrznymi systemami. Standardem są bezpotencjałowe styki przekaźników (typowo osobno dla alarmu zalania oraz dla uszkodzenia/usterki), które można włączyć do systemu sygnalizacji (lampki, syreny) lub integracji z systemem zarządzania budynkiem (BMS). Panel TS12 i moduły TTSIM udostępniają też interfejsy cyfrowe – np. protokół Modbus RTU po RS485/232 – co pozwala włączyć detekcję wycieków w nadrzędny system monitoringu budynku. Dzięki temu alarm o wycieku podłogowym może automatycznie generować np. powiadomienie w systemie BMS lub nawet zamknąć elektrozawór wody (przy odpowiedniej logice sterowania). Warto podkreślić, że wszystkie kable sensorowe TraceTek (w tym TT1000) są uniwersalne względem modułów – tzn. ten sam przewód można podłączyć zarówno do TTDM, TTSIM, jak i prostego TTC-1. Producent zapewnia pełną kompatybilność w rodzinie TraceTek, co daje swobodę rozbudowy systemu w przyszłości (np. wymiany modułu na inny model bez konieczności zmiany okablowania czujnikowego).

Zalecenia producenta i dobre praktyki

Stosowanie się do wytycznych producenta TraceTek zapewnia niezawodność i długą żywotność systemu detekcji. Poniżej zebrano najważniejsze dobre praktyki przy instalacji i eksploatacji kabli TT1000:

✔ Zalecane działania (Do’s):

• Instaluj kabel na czystym i suchym podłożu, po zakończeniu ciężkich prac budowlanych. Pył, gruz czy resztki materiałów budowlanych mogą zanieczyścić czujnik, dlatego przed ułożeniem przewodu dokładnie posprzątaj monitorowaną przestrzeń. Unikaj montażu kabla, gdy w obiekcie wciąż trwają prace generujące dużo kurzu lub gdy podłoga jest mokra – wilgoć może wywołać fałszywy alarm lub uszkodzić kabel.
• Używaj dedykowanych uchwytów i akcesoriów. Zastosuj oryginalne klipsy montażowe TT-HDC do mocowania kabla – zapewnią one stabilne, ale nieinwazyjne utrzymanie czujnika (bez zgniatania). Rozmieszczaj je co ~2 m i przy załamaniach trasy, naprzemiennie w kierunkach, zgodnie z instrukcją. Przed przyklejeniem klipsów wyczyść i odtłuść powierzchnię, a po naklejeniu odczekaj wymagany czas na związanie kleju.
• Sprawdzaj każdy odcinek kabla przed i w trakcie instalacji. Wykonaj test ciągłości i czystości kabla przed zamontowaniem (miernikiem wysokoomowym lub testerem producenta) – upewnij się, że izolacja nie jest przebita, a przewód nie został zawilgocony lub zabrudzony na etapie magazynowania. Jeżeli instalacja jest długa, testuj również sekcjami w trakcie układania – np. po dołożeniu kolejnych 30–50 m kabla podłącz tymczasowo moduł i sprawdź odczyt, lub użyj miernika między sekcjami. Takie działania pomogą wychwycić ewentualne problemy od razu, zanim całość zostanie zamknięta.
• Zachowaj dokumentację i oznaczenia po instalacji. Sporządź lub zaktualizuj plan rozmieszczenia kabli (mapę systemu), zaznacz na nim kluczowe punkty (początki kabli, połączenia, odległości od referencyjnych miejsc). Oznakuj trasę kabla – np. co kilka metrów przyczep niewielką etykietę lub użyj tagów TT-TAG, aby serwis wiedział, który odcinek to który (zwłaszcza jeśli w jednym pomieszczeniu jest ich kilka). Dobra dokumentacja znacznie przyspieszy lokalizację awarii w sytuacji alarmowej i ułatwi konserwację systemu.
• Przeszkol personel i planuj konserwacje. Upewnij się, że osoby odpowiedzialne za utrzymanie obiektu znają zasadę działania systemu TraceTek i procedury w razie alarmu. Warto przeprowadzić okresowe testy systemu – np. raz na rok zasymulować wyciek kontrolowany (lub użyć funkcji testowej modułu, jeśli posiada) i sprawdzić, czy alarmy docierają tam, gdzie powinny (do BMS, do ochrony, itp.). Rutynowo kontroluj też stan fizyczny kabla przy okazji przeglądów podłogi podniesionej: czy nie jest przetarty, czy złącza są dobrze połączone, czy wokół nie zalega nadmierny kurz lub substancje, które mogłyby go zanieczyścić.

✘ Czego unikać (Don’ts):

• Nie dopuszczaj do zabrudzenia lub trwałego zamoczenia kabla poza sytuacjami alarmowymi. Podczas prac instalacyjnych nie przeciągaj przewodu po brudnej posadzce ani przez rozlane substancje (farby, oleje, kleje). Polimer czujnika w kontakcie z agresywnymi chemikaliami mógłby ulec trwałemu uszkodzeniu lub stać się przewodzący, powodując fałszywe alarmy. Jeśli kabel przypadkowo zamoczy się w wodzie przed uruchomieniem systemu – dokładnie go wysusz i sprawdź miernikiem, czy rezystancja wróciła do bardzo wysokiej wartości.
• Nie używaj prowizorycznych metod mocowania. Unikaj przyklejania kabla taśmami klejącymi, izolacyjnymi, opaskami zaciskowymi itp. bezpośrednio do elementów podłogi. Takie mocowanie może uszkodzić strukturę czujnika (np. zgnieść polimer) albo z czasem się odkleić i narazić kabel na przemieszczanie. Również nie zaleca się mocowania sensorów w sposób trwały np. pod ciężkimi obejmami – lepiej użyć dedykowanych klipsów lub uchwytów, które trzymają kabel z minimalnym uciskiem.
• Unikaj uszkodzeń mechanicznych i termicznych kabla. Podczas prac w pobliżu ułożonego kabla zachowaj ostrożność – nie upuszczaj narzędzi ani ciężkich przedmiotów na kabel. Uderzenie ostrym krawędzią lub zmiażdżenie może przerwać wewnętrzne żyły lub uszkodzić powłokę polimerową. Nie ciągnij sensora na siłę przy układaniu – jeśli stawia opór, lepiej popraw trasę albo użyj większego promienia gięcia. Nie prowadź też przewodu w miejscach narażonych na wysoką temperaturę bez dodatkowej osłony – np. w pobliżu urządzeń grzewczych lub tras spawalniczych. Jeżeli musisz wykonać prace spawalnicze lub szlifujące w pobliżu zainstalowanego kabla, osłoń go przed iskrami i gorącym pyłem (materiał polimerowy mógłby ulec stopieniu).
• Nie pozostawiaj złączy modułowych niechronionych. Wtyczki i gniazda łączące odcinki TT1000 są również elementem systemu – nie mogą być zanurzone w wodzie ani zanieczyszczone. Przy układaniu kabla zadbaj, by złącza nie leżały w najniższych punktach podłogi (gdzie zbierze się woda), lecz raczej trochę wyżej lub na wspornikach podłogi. Jeśli złącze jest nieużywane (np. odpięty segment kabla), zaślep je lub zabezpiecz przed kurzem. Pamiętaj, że nieszczelne lub brudne złącze może imitować wyciek (przepływ prądu przez wilgoć/brud) i wywołać fałszywy alarm, dlatego ich czystość jest równie ważna co czystość samego przewodu.

Stosując powyższe zalecenia, zapewnimy systemowi TraceTek długotrwałe i bezawaryjne działanie. Producent przewiduje dla swoich kabli nawet 10-letnią gwarancję, pod warunkiem właściwego montażu i eksploatacji zgodnej z instrukcją.

Dostawcy, integratorzy i zakup komponentów TraceTek

Systemy TraceTek są dystrybuowane na rynku poprzez sieć autoryzowanych partnerów oraz integratorów systemów zabezpieczeń/automatyki budynkowej. W Polsce oficjalnym dystrybutorem i instalatorem jest m.in. firma dolejsz.pl (prowadząca serwis tracetek.dolejsz.pl), posiadająca certyfikat autoryzacyjny nVent na sprzedaż i serwis TraceTek. Przedstawiciele tacy oferują pełne wsparcie – od doboru komponentów, przez projekt rozmieszczenia przewodów, aż po montaż i uruchomienie systemu „pod klucz”.

Jeśli planujemy instalację systemu, warto rozważyć zlecenie całości wyspecjalizowanej firmie integratorskiej. Autoryzowani integratorzy TraceTek dysponują doświadczeniem i certyfikacją, co daje pewność poprawnego wykonania (prawidłowego rozmieszczenia czujników, kalibracji i testów). Mogą oni także zaoferować usługi serwisowe i konserwacyjne w trakcie eksploatacji systemu. Alternatywnie, doświadczone firmy od systemów przeciwpożarowych czy BMS często również posiadają kompetencje w zakresie montażu takich systemów wykrywania wycieków – najlepiej zapytać o referencje w podobnych projektach.

Zawsze należy upewnić się, że kupujemy oryginalne podzespoły (kable, moduły, akcesoria) ze sprawdzonego źródła – gwarantuje to ich jakość i kompatybilność. Przy prawidłowym projekcie i instalacji systemu, wykrywanie wycieków wody pod podłogą podniesioną będzie skuteczne i natychmiastowe, chroniąc newralgiczne infrastruktury (serwerownie, data center itp.) przed kosztownymi uszkodzeniami spowodowanymi zalaniem.
