Klimatyzatory i klimakonwektory w instalacjach HVAC generują kondensat (skropliny) oraz korzystają z sieci rurociągów wodnych (np. wody lodowej). Nawet niewielki wyciek wody z takiego systemu – spowodowany np. zatkanym odpływem skroplin, nieszczelną tacą ociekową czy korozją rury – może wyrządzić poważne szkody w budynku, szczególnie gdy urządzenia te znajdują się nad sufitami podwieszanymi lub nad cennym sprzętem. Woda wyciekająca z ukrytych w stropach rur bywa długo niezauważona, co zwiększa skalę zniszczeń. Rozwiązaniem zapobiegającym zalaniom jest system wczesnej detekcji wycieków, wykorzystujący czujnikowy kabel sensorowy TraceTek TT1100-OHP. Jest on przeznaczony specjalnie do wykrywania obecności wody na rurociągach podwieszanych – w tym na rurach odprowadzających skropliny z klimatyzatorów i klimakonwektorów – oraz innych przewodzących wodę instalacjach HVAC. Poniższy poradnik wyjaśnia zasadę działania tego kabla, zasady jego montażu, dobre praktyki instalacyjne oraz przykłady zastosowań w branży HVAC.
Zasady montażu kabla TT1100-OHP
Typowe lokalizacje instalacji: Kabel TT1100-OHP projektowano z myślą o montażu bezpośrednio na rurociągach podwieszanych i w innych miejscach, gdzie tradycyjne czujniki punktowe lub tace ociekowe są niewystarczające. Typowe zastosowanie to wykrywanie wycieków z różnych systemów wodnych przebiegających nad chronionymi pomieszczeniami. Należą do nich m.in.: rury odprowadzające kondensat z klimatyzatorów i klimakonwektorów, rury instalacji przeciwpożarowych (tryskaczowych), rury kanalizacyjne, przewody wody zimnej i ciepłej użytkowej, rurociągi centralnego ogrzewania oraz inne gałęzie infrastruktury wodnej. Kabel świetnie sprawdza się montowany nad sufitami podwieszanymi – umożliwia monitorowanie ukrytych tam rur klimatyzacji, pionów wodnych, odpływów dachowych itp., czyli wszędzie tam, gdzie wyciek mógłby pozostać niezauważony aż do chwili, gdy zniszczy niżej położone pomieszczenia. TT1100-OHP bywa też stosowany w trudno dostępnych przestrzeniach technicznych, np. w szachtach instalacyjnych, kanałach i korytach kablowych czy podniesionych podłogach technicznych, gdzie manualna inspekcja jest utrudniona.
Sposób prowadzenia kabla: Podstawową zasadą jest rozmieszczenie kabla tak, by znajdował się w najniższych punktach potencjalnego wycieku – to tam będzie spływać woda. Przy montażu na poziomych odcinkach rur zaleca się układanie przewodu tuż pod spodem rurociągu (na “godzinie 6”) wzdłuż całej chronionej trasy. Kabel mocuje się do rury za pomocą opasek zaciskowych (trytytek) odpornych na wilgoć i temperaturę. Ważne jest stosowanie nylonowych opasek (lub z tworzyw sztucznych) – unika się metalowych obejm, które mogłyby uszkodzić izolację czujnika. Standardowo przewód przytwierdza się opaską co około 30–45 cm na prostych odcinkach, a dodatkowe opaski należy dołożyć przy każdym kolanku, trójniku czy innym łączeniu, gdzie kabel zmienia kierunek. Należy upewnić się, że kabel przebiega dokładnie pod najniższym miejscem rury lub kształtki, tak aby każda kropla wody kapiąca z nieszczelności spadła bezpośrednio na powierzchnię czujnika. Montowanie przewodu z boku lub nad rurą jest błędem – w takiej konfiguracji wyciek mógłby ściekać pod spodem rury, mijając sensor i pozostając niewykryty.
Kabel jest na tyle elastyczny, że można go prowadzić wzdłuż zakrętów rurociągu, jednak należy zachować minimalny promień gięcia około 50 mm – unikajmy ostrych załamań lub zaginania przewodu pod kątem prostym. Przy montażu stosujmy opaski o odpowiedniej długości, aby objęły rurę wraz z kablem, i zaciągajmy je na tyle mocno, by unieruchomić przewód, lecz nie spłaszczyć go nadmiernie. Zbyt mocne ściśnięcie może uszkodzić strukturę kabla lub zaburzyć jego działanie.

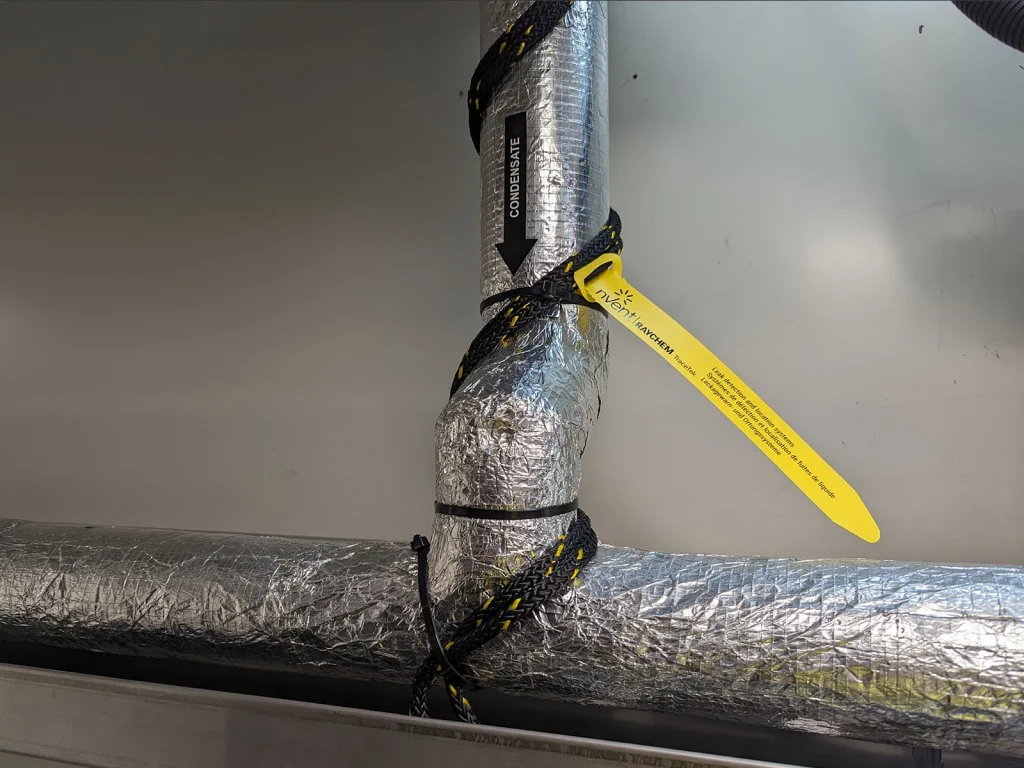

W przypadku pionowych odcinków rur (np. piony instalacyjne) należy zmienić metodę prowadzenia. Sensor układa się wówczas spiralnie wokół rury pionowej, mocując go opaskami w regularnych odstępach. Taka spirala zapewnia, że woda spływająca po powierzchni pionowej rury natrafi na kabel czujnikowy niezależnie od miejsca wycieku. Uwaga: odcinki pionowe również wymagają, by kabel pokrywał najniżej położone fragmenty kształtek (np. dolne kolanko u podstawy pionu), gdzie może gromadzić się woda przed skapaniem.

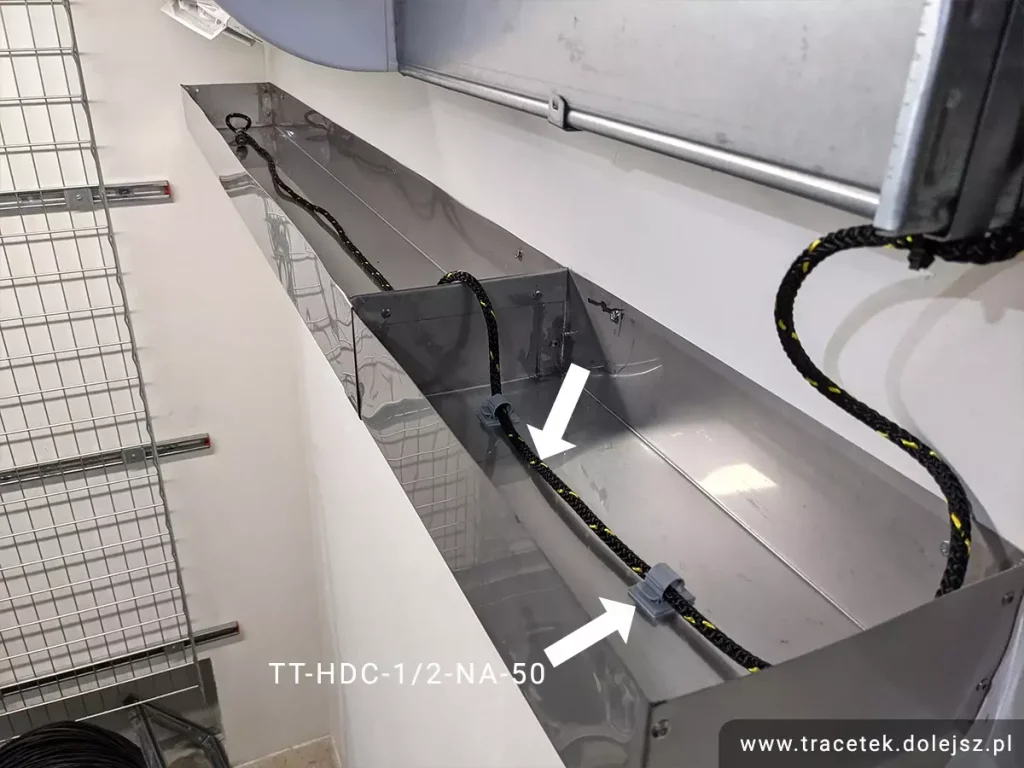

Montaż na tacach ociekowych i podłogach: Choć TT1100-OHP został zaprojektowany do mocowania bezpośrednio na rurociągach (co często pozwala obyć się bez tac ociekowych), w praktyce bywa on także instalowany w korytkach ociekowych lub na podłodze – np. pod urządzeniem klimatyzacyjnym, w zagłębieniu posadzki czy w rurze osłonowej. W takich zastosowaniach należy ułożyć kabel tam, gdzie spodziewane jest zbieranie się wody (np. w najniższym punkcie tacy ociekowej lub wzdłuż krawędzi urządzenia HVAC) oraz przymocować go do podłoża za pomocą specjalnych klipsów lub uchwytów montażowych, aby się nie przemieszczał. Przed przyklejeniem klipsów warto oczyścić powierzchnię tacy/podłogi z kurzu i tłuszczu, by zapewnić trwałe mocowanie. Co ważne, także w tacach i na podłogach sensor powinien leżeć płasko, w miejscu, gdzie nawet niewielka warstwa cieczy będzie miała z nim kontakt.
Dodatkowe środki ochrony: Kabel TT1100-OHP posiada wbudowaną ochronę przed typowymi zagrożeniami fizycznymi (odporność na ścieranie, kurz, umiarkowane obciążenia mechaniczne), jednak w trudnych warunkach warto podjąć dodatkowe środki ostrożności. Unikajmy prowadzenia przewodu w bezpośrednim sąsiedztwie gorących elementów – maksymalna temperatura pracy czujnika to 80°C, dlatego powinien być oddalony od np. nagrzanych rur parowych lub komór grzewczych. Jeśli kabel musi przechodzić przez przegrodę (ściankę, strop) lub metalowy uchwyt, zabezpieczmy krawędź przelotu gumową dławicą lub przepustem, aby ostre brzegi nie uszkodziły oplotu sensora. W miejscach, gdzie istnieje ryzyko przypadkowego pociągnięcia lub zaczepienia kabla (np. podczas prac serwisowych innych instalacji), warto oznakować jego obecność i poprowadzić go jak najbliżej stałych elementów konstrukcji (ścian, belek, itp.). Złącza modułowe przewodu (łączniki pomiędzy odcinkami kabla) montujmy w łatwo dostępnych miejscach, ale z dala od potencjalnych kałuż wody, aby same złącza nie były narażone na bezpośrednie zalanie.
Przykłady zastosowań w branży HVAC
Wodny kabel detekcyjny TT1100-OHP znajduje zastosowanie we wszelkiego typu obiektach wyposażonych w systemy klimatyzacji, chłodzenia lub ogrzewania, gdzie istnieje ryzyko wycieku wody. Szczególnie przydatny jest w budynkach wielokondygnacyjnych, ponieważ monitorowanie pionów i rurociągów nad strefami użytkowymi pozwala na szybką detekcję przecieków i zapobiega zalaniu wielu pięter naraz. Poniżej kilka przykładowych scenariuszy użycia tego rozwiązania:
- Biurowce: W nowoczesnych budynkach biurowych klimatyzacja i chłodzenie często wykorzystują chłodnice w centralach wentylacyjnych oraz sieć rur z wodą lodową prowadzoną nad sufitami każdego piętra. Dodatkowo w serwerowniach biurowych pracują klimatyzatory precyzyjne z instalacją chłodzącą. Awaria którejkolwiek z tych instalacji (np. pęknięcie rury wody lodowej nad przestrzenią open space) grozi zalaniem drogiego sprzętu elektronicznego, dokumentów oraz przerwą w pracy firmy. Instalacja kabla TT1100-OHP pod rurociągami w sufitach podwieszanych i wokół tac ociekowych klimatyzatorów daje wczesne ostrzeżenie o wycieku, zanim woda przeniknie przez strop do biur poniżej. W praktyce takie systemy są często integrowane z automatyką budynkową – po wykryciu wycieku mogą np. automatycznie wyłączyć zasilanie urządzeń klimatyzacyjnych lub uruchomić alarm lokalny, aby personel techniczny szybko zareagował.
- Hotele: W hotelach zagrożenie wyciekiem bywa szczególnie wysokie, ponieważ na każdej kondygnacji znajduje się wiele jednostek klimatyzacyjnych (np. klimakonwektory lub jednostki VRF) z rozbudowaną siecią odprowadzeń kondensatu. Cieknąca taca ociekowa w jednym pokoju hotelowym może w ciągu paru godzin zalać nie tylko ten pokój, ale i kilka niżej położonych pomieszczeń, powodując kosztowne straty oraz konieczność wyłączenia części obiektu z użytku. Zastosowanie TT1100-OHP pozwala temu zapobiec – kabel można poprowadzić wzdłuż odpływów skroplin oraz pod rurociągami zasilającymi klimakonwektory na każdym piętrze. W razie wycieku (np. zatkania i przelania tacy ociekowej) obsługa otrzyma alarm i dokładną informację, z którego pokoju lub pionu instalacyjnego pochodzi problem. Dzięki temu można szybko podjąć interwencję zanim woda przedostanie się do kolejnych kondygnacji. W obiektach hotelowych ceni się też dyskrecję takiego rozwiązania – cienki kabel czujnikowy jest niewidoczny dla gości (ukryty w sufitach lub szachtach), a zapobiega poważnym incydentom, które mogłyby negatywnie wpłynąć na komfort gości i reputację hotelu.
- Centra danych i serwerownie: Data center to środowiska o najwyższych wymaganiach co do bezpieczeństwa – nawet niewielka ilość wody może spowodować awarię kosztownej infrastruktury IT. Dlatego w serwerowniach systemy wykrywania wycieków TraceTek (w tym kable TT1100-OHP) stanowią standard ochrony przed zalaniem z klimatyzacji precyzyjnej, instalacji chłodniczych czy przecieków z sąsiednich pomieszczeń. Typowo wykorzystuje się dwa rodzaje kabli: standardowy TT1000 pod podłogą techniczną (monitoruje przecieki na poziomie posadzki) oraz TT1100-OHP montowany nad szafami rack – np. w korytkach kablowych podwieszanych pod sufitem, tuż pod rurami wody lodowej zasilającymi klimatyzację. Taki układ zapewnia warstwową ochronę: TT1100-OHP wykryje już bardzo małe wycieki (np. skropliny kapiące z nieszczelnego łączenia rury) zanim spadną one na sprzęt, natomiast TT1000 pod podłogą wychwyci wszelką wodę, która jakimś cudem przedostała się niżej. Dzięki wczesnej detekcji nawet drobnych ilości wody system może zaalarmować personel centrum danych, który natychmiast podejmie działania – np. przełączy chłodzenie na zapasowy obwód, zabezpieczy zagrożone serwery i usunie wyciek zanim dojdzie do poważnej awarii. Warto dodać, że TT1100-OHP spełnia rygorystyczne normy bezpieczeństwa (m.in. NFPA 262 – test palności dla zastosowań nad sufitami podwieszanymi), dzięki czemu może być bez obaw instalowany w przestrzeniach technicznych klimatyzowanych serwerowni.
- Apartamentowce i budynki mieszkalne: W wysokich budynkach mieszkalnych, wyposażonych we wspólne systemy HVAC lub piony wodno-kanalizacyjne, wyciek wody może dotknąć wielu lokatorów jednocześnie. Przykładowo rozszczelnienie pionu centralnego ogrzewania czy pęknięcie wężyka doprowadzającego wodę do klimatyzatora split może zalać kilka mieszkań piętro po piętrze. Montaż kabla TT1100-OHP wzdłuż takich newralgicznych ciągów (np. w szachtach instalacyjnych biegnących przez wszystkie kondygnacje) umożliwia natychmiastowe wykrycie wycieku i wskazanie jego piętra. Sygnał alarmowy może być przekazany do centrali budynku lub systemu BMS, co pozwoli administracji szybko odciąć dopływ wody i powiadomić mieszkańców o zagrożeniu. W apartamentowcach często instaluje się także kable sensorowe w pomieszczeniach technicznych – np. w węzłach cieplnych, kotłowniach czy centralach klimatyzacyjnych na dachu budynku. TT1100-OHP dzięki swojej odporności na brud i łatwości montażu nadaje się do takich zastosowań – elastyczny czujnik można swobodnie poprowadzić wokół zaworów, pomp i zbiorników, chroniąc te krytyczne punkty przed skutkami awarii. System wykryje nawet niewielki wyciek i zaalarmuje obsługę, co zapobiega poważnym zalaniom oraz kosztownym naprawom wielu mieszkań jednocześnie. Dla mieszkańców oznacza to większe bezpieczeństwo – mogą być pewni, że ewentualna awaria instalacji wodnej zostanie szybko wychwycona, zanim wyrządzi szkody w ich mieniu.
Podsumowanie: Kabel sensorowy TraceTek TT1100-OHP stanowi kluczowy element systemów wczesnego wykrywania wycieków w branży HVAC. Dzięki swojej czułości, wytrzymałości i możliwości ciągłego monitorowania długich odcinków instalacji, pozwala skutecznie chronić budynki przed skutkami niekontrolowanych wycieków wody. Poprawnie zainstalowany – zgodnie z powyższymi zasadami montażu i dobrymi praktykami – będzie niezawodnie służył przez lata, wielokrotnie wykrywając nawet najmniejsze przecieki zanim staną się one dużym problemem. W dobie inteligentnych budynków i rosnących wymagań co do zabezpieczeń, takie rozwiązanie staje się standardem zarówno w obiektach komercyjnych, jak i mieszkaniowych, podnosząc bezpieczeństwo infrastruktury oraz komfort użytkowników. Wszystko to czyni TT1100-OHP sprawdzonym narzędziem w prewencji szkód zalaniowych od klimatyzatorów, klimakonwektorów i innych urządzeń HVAC w nowoczesnych instalacjach.
