Raychem TraceTek TT-MINI-PROBE to kompaktowy, punktowy czujnik wycieku przeznaczony do ochrony najmniejszych, trudno dostępnych punktów instalacji. Sonda wykrywa obecność cieczy przewodzących (wodę, kwasy, inne chemikalia) już przy minimalnej głębokości zaledwie 3 mm. Montuje się ją w tacach ociekowych, studzienkach, przepustach czy innych niskich zagłębieniach, gdzie typowe kable czujnikowe nie sięgają. Po wykryciu wycieku TT-MINI-PROBE bezpośrednio współpracuje z centralą Raychem TraceTek, uruchamia alarm i sygnalizuje miejsce wycieku (modułami TT-SIM/TT-TS12). Dzięki temu pozwala szybciej reagować i ograniczać szkody związane z zalaniem czy wyciekiem niebezpiecznej cieczy.
Jak działa czujnik TT-MINI-PROBE?
TT-MINI-PROBE monitoruje niewielki punkt instalacji i wykrywa ciecz dzięki zmianie parametrów prądu między elektrodami. Gdy tylko 3 mm elektrody są zanurzone w przewodzącej cieczy (woda, kwasy itp.), sonda rejestruje wyciek. Dzięki temu czujnik zapewnia bardzo wysoką czułość. TT-MINI-PROBE jest w pełni zintegrowany z systemem Raychem TraceTek – po wykryciu wycieku jego moduł alarmowy (np. TT-SIM lub TT-TS12) natychmiast uruchamia alarm i wskazuje lokalizację zdarzenia. Jako że sonda jest mała, można ją zamontować w dowolnej pozycji (pionowej lub poziomej) tak, by zoptymalizować czułość w konkretnym punkcie instalacji.
Zastosowania TT-MINI-PROBE
- Tace ociekowe (drip trays) pod urządzeniami klimatyzacji, pompami, wymiennikami ciepła – sonda umieszczona w najniższym punkcie tacy natychmiast wyłapuje wyciek zanim taca się przepełni.
- Studzienki i zagłębienia technologiczne – w sytuacjach, gdzie rury lub przewody technologiczne mają podwójne ścianki, ciecz zgromadzi się w niskim punkcie pomiędzy ściankami; TT-MINI-PROBE wykrywa ją szybko.
- Podłogi i kanały techniczne w serwerowniach, centrach danych, magazynach itp., gdzie zbierają się wycieki z instalacji (wody, chemikaliów), a dostęp kablowy jest utrudniony.
- Punkty pod pompami i zaworami – chroni przed niewidocznymi wyciekami olejów, chemikaliów lub wody w najniższych elementach instalacji.
- Miejsca potencjalnego kontaktu z chemikaliami – budowa odporna na kwasy i rozpuszczalniki pozwala stosować sondę w zakładach chemicznych, laboratoriach, przemyśle spożywczym itp. (np. wykrywa mocne kwasy i zasady, kwas fosforowy, wodorotlenek sodu, aceton, metanol itd. opisane w specyfikacji TT3000).
TT-MINI-PROBE jest użyteczny wszędzie tam, gdzie potrzebna jest punktowa detekcja wycieku w trudno dostępnych lub bardzo niskich miejscach, które wymykają się ochronie kabli liniowych.
Montaż
Sondę TT-MINI-PROBE można przytwierdzić klipsem do ściany studzienki lub przykręcić/ przykleić do płaskiej powierzchni za pomocą opcjonalnego wspornika typu L (np. TT-FFS-COMBI-BRACKET). Konstrukcja jest kompaktowa (16×34 mm) i lekka, co ułatwia instalację w ciasnych przestrzeniach.
Kompatybilność z modułami TraceTek

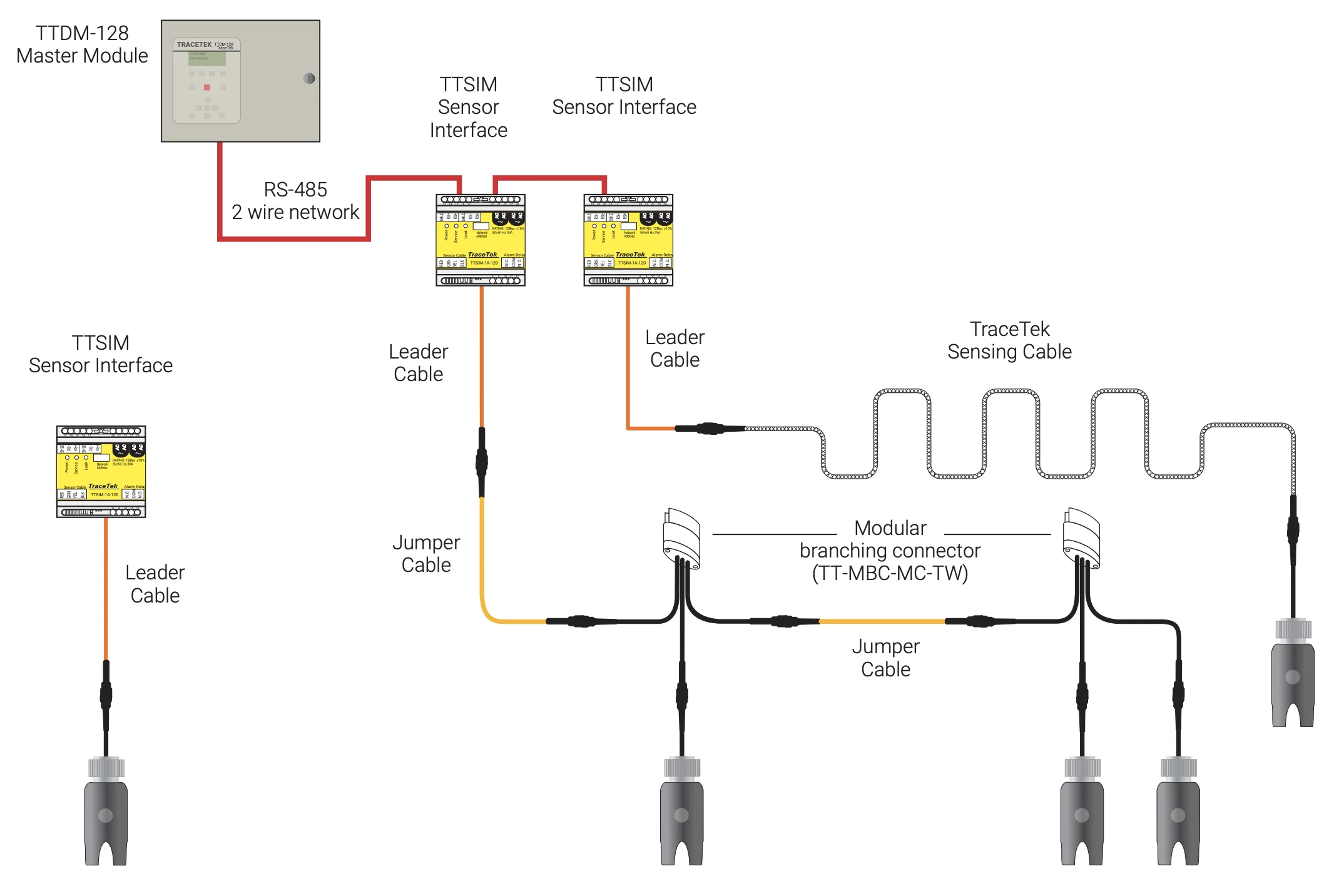

TT-MINI-PROBE posiada metalowe złącze MC standardowe dla systemu Raychem TraceTek. Można go bezpośrednio podłączyć do dowolnego końca kabla sensorowego TT3000, TT5000 lub TT7000 – także do kabla prowadzącego TT-MLC-xx. Dzięki temu tworzy się prosty, jednopunktowy obwód detekcji. W większych instalacjach można użyć rozgałęźnika (branch connector) TT-MBC-MC (dostępnego w wersji MC) do budowy obwodów wielopunktowych.
Z TT-MINI-PROBE współpracują standardowe moduły central: TTSIM, TT-TS12 itp., odpowiedzialne za monitoring wielu sond i kabli. Informacja o wykryciu cieczy trafia z TT-MINI do centrali w taki sam sposób, jak z kabli – czyli sygnał alarmowy można zobaczyć w systemie BMS.
Uwagi projektowe
1 sonda TT-MINI-PROBE odpowiada 16 m kabla sensorowego w obwodzie sensorowym modułu TTSIM. Poniższa tabela przedstawia maksymalną liczbę TT-MINI-PROBE, które można zastosować na jeden moduł SIM.
Pliki
Dane techniczne
- Detekcja cieczy: Woda, niebezpieczne ciecze i kwasy przewodzące prąd.
- Minimalna wysokość cieczy wzbudzająca sygnał: 3 mm.
- Obudowa: Czarne tworzywo NORYL®.
- Sonda: Stal nierdzewna 302.
- Złącze: MC – metalowe.
- Temperatura pracy: -18°C / +90°C.

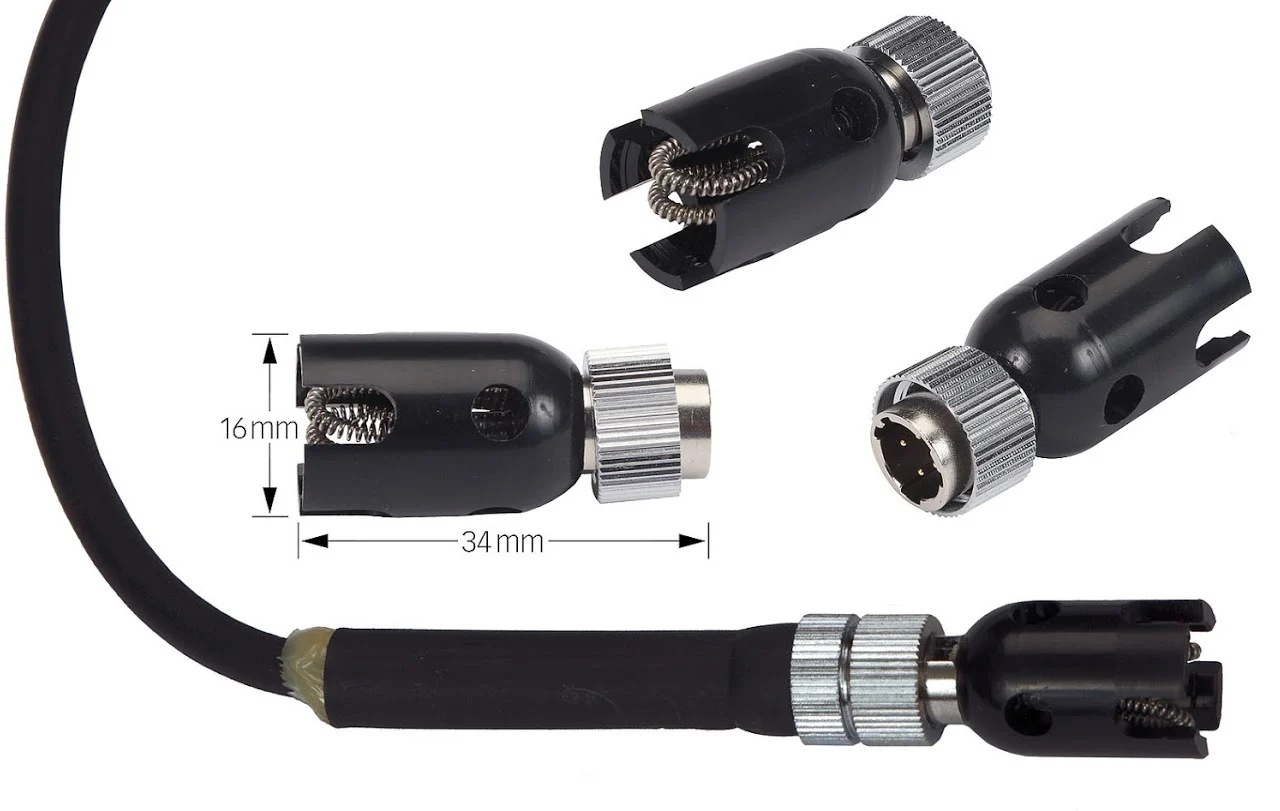

- Wymiary (sz x w): 16 x 34 mm.
Zamawianie
| Kod produktu | Nazwa produktu | Opis produktu |
|---|---|---|
| P000000149 | TT-MINI-PROBE | Mała sonda z metalowym złączem do wykrywania wody i niebezpiecznych cieczy przewodzących prąd |
| P000001040 | TT-FFS-COMBI BRACKET | Wspornik typu L ze stali nierdzewnej do mocowania w pionie sondy. |
