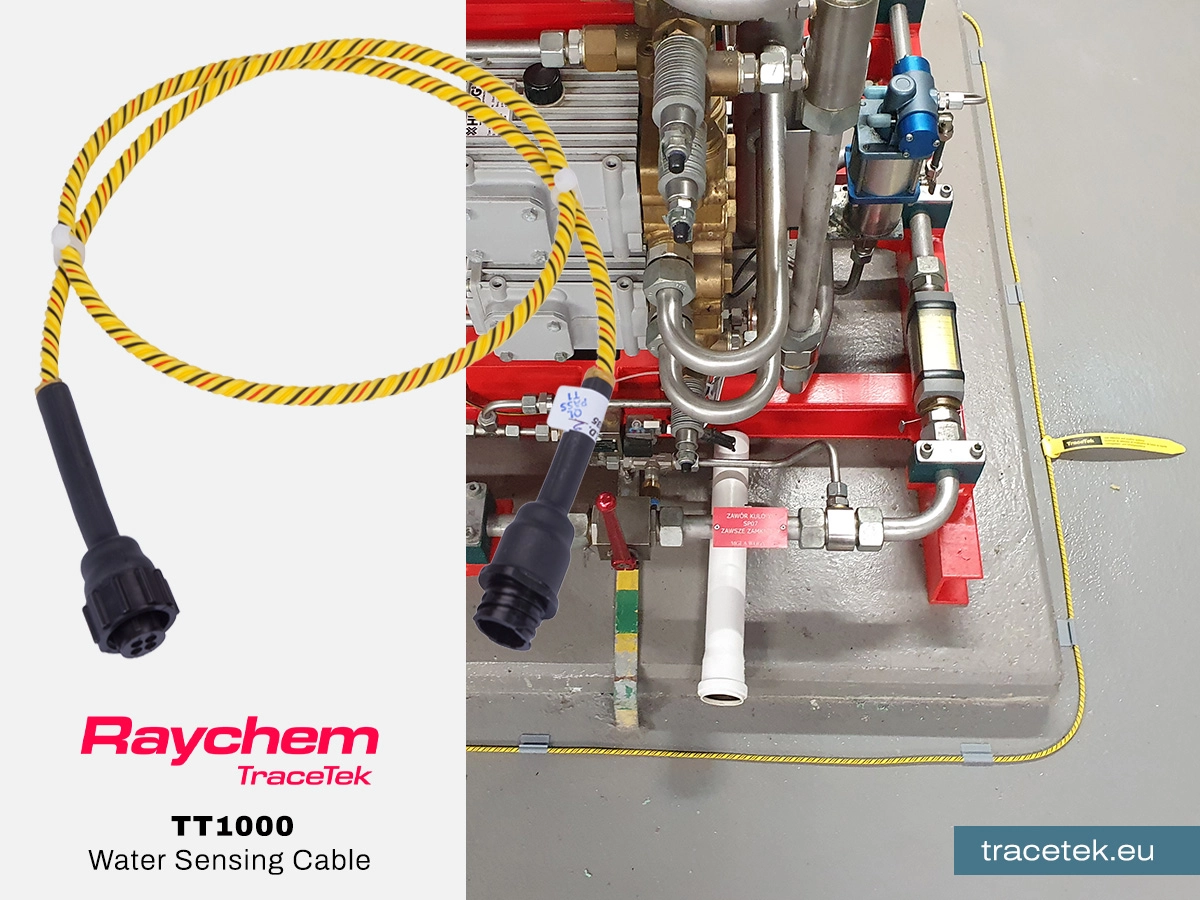

Raychem TraceTek TT1000 to liniowy czujnik do wykrywania wycieków wody na podłodze i innych płaskich powierzchniach. Kabel sensorowy wykrywa obecność wody w dowolnym punkcie na całej swojej długości, dzięki czemu umożliwia monitorowanie znacznie większego obszaru niż tradycyjne czujniki punktowe.
Po podłączeniu do odpowiedniego modułu alarmowo-lokalizacyjnego Raychem TraceTek system automatycznie wykrywa wyciek, uruchamia alarm oraz wskazuje jego lokalizację z dokładnością ±1 m kabla sensorowego. Pozwala to szybko odnaleźć miejsce awarii i ograniczyć skutki zalania.
TT1000 stosuje się między innymi w Data Center, serwerowniach, rozdzielniach elektrycznych, pomieszczeniach technicznych, systemach HVAC, węzłach C.O., magazynach, archiwach i muzeach. Kabel można instalować pod podłogami technicznymi, na posadzce, w tacach ociekowych, pod rurociągami oraz wokół zbiorników, pomp i innych potencjalnych źródeł wycieku.
Gdzie stosuje się kabel do wykrywania wycieków wody
Raychem TraceTek TT1000 jest przeznaczony przede wszystkim do profesjonalnych instalacji detekcji wycieków w budynkach komercyjnych, technicznych i obiektach, w których niekontrolowany wyciek wody może spowodować uszkodzenie urządzeń, instalacji lub przerwę w funkcjonowaniu obiektu. Zastosowania pod podłogami podniesionymi, w pomieszczeniach technicznych oraz przy urządzeniach HVAC są bezpośrednio wskazywane.
| Miejsce zastosowania | Sposób wykorzystania TT1000 |
|---|---|
| Serwerownie i centra danych | monitoring powierzchni pod podłogą techniczną i w pobliżu instalacji wodnych lub chłodzenia, dookoła pomieszczeń |
| Podłogi techniczne | liniowa detekcja wody w trudno dostępnej przestrzeni międzypodłogowej |
| Pomieszczenia techniczne | kontrola powierzchni w pobliżu urządzeń i instalacji mogących być źródłem wycieku |
| Systemy HVAC | wykrywanie wody w strefach urządzeń klimatyzacyjnych i chłodniczych oraz w tacach ociekowych |
| Tace ociekowe | kontrola całej długości lub wybranego obszaru tacy zamiast jednego punktu |
| Pompy i zawory | monitoring powierzchni bezpośrednio pod urządzeniami i armaturą |
| Zbiorniki z wodą | prowadzenie kabla wokół podstawy zbiornika lub w strefie potencjalnego wycieku |
| Pomieszczenia telekomunikacyjne i elektryczne | wczesne wykrywanie obecności wody w obszarze wrażliwej infrastruktury |
Detekcja wycieku wody w serwerowniach i centrach danych

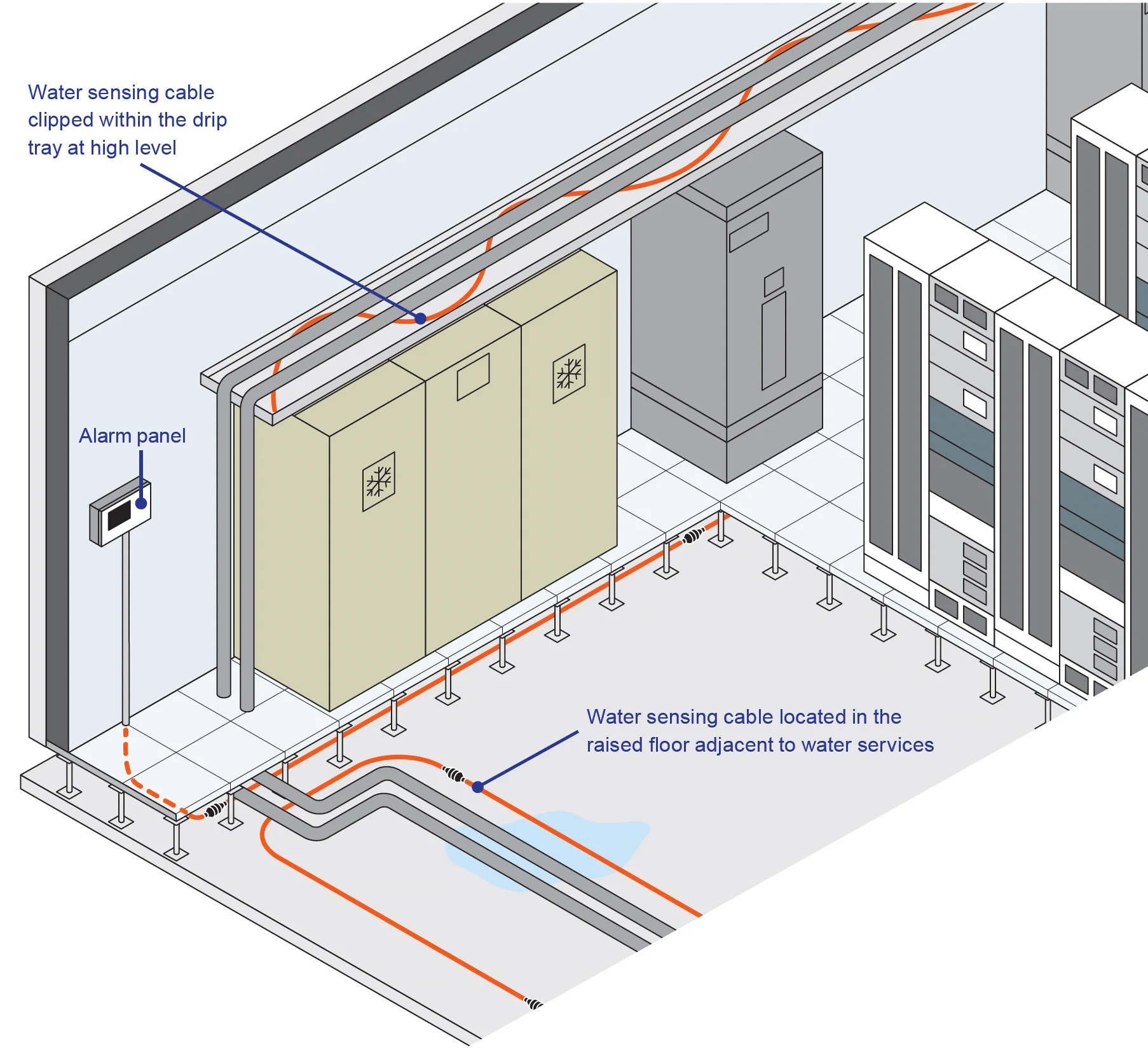

Jednym z głównych zastosowań TT1000 jest detekcja wycieku wody pod podłogą techniczną oraz dookoła pomieszczeń w serwerowniach i centrach danych.
Kabel można prowadzić pod podłogą podniesioną wzdłuż stref, w których znajdują się instalacje mogące być potencjalnym źródłem wody. Dzięki liniowej zasadzie działania system nie kontroluje jedynie jednego punktu. Woda docierająca do dowolnego fragmentu aktywnej długości kabla może zostać wykryta, a w systemie wyposażonym w moduł lokalizacyjny możliwe jest określenie miejsca zdarzenia.
Ma to znaczenie szczególnie w rozległych przestrzeniach podpodłogowych, gdzie ręczna kontrola instalacji jest utrudniona, a szybkie odnalezienie miejsca pojawienia się wody skraca czas potrzebny na reakcję obsługi technicznej.
Jak działa kabel do wykrywania wycieków wody
Konstrukcja TT1000 wykorzystuje technologię przewodzącego polimeru Raychem oraz fluoropolimer. Kabel zawiera elementy sensorowe, sygnałowe i kontroli ciągłości osadzone w fluoropolimerowym rdzeniu. Konstrukcja została zaprojektowana z myślą o odporności mechanicznej, odporności na korozję i ścieranie oraz ponownym wykorzystaniu kabla po usunięciu wody.
Po usunięciu wody kabel szybko schnie i powraca do normalnego stanu. Czas wyschnięcia i resetu mieści się w przedziale do 15 sekund od usunięcia kabla ze stojącej wody.
Element systemu detekcji wycieków wody TraceTek
TT1000 jest elementem sensorowym systemu i nie jest samodzielnym alarmem zalania. Kabel współpracuje z modułami alarmowymi TraceTek, które nadzorują stan obwodu sensorowego.
Dobór modułu zależy od wielkości instalacji oraz wymaganych funkcji: od prostej informacji o wykryciu wody po system z wyświetlaniem lokalizacji wycieku, komunikacją z systemem nadrzędnym i obsługą wielu obwodów sensorowych. Aktualna rodzina produktów TraceTek obejmuje zarówno proste moduły alarmowe, jak i moduły interfejsowe oraz rozbudowane panele zarządzające wieloma obwodami detekcji.

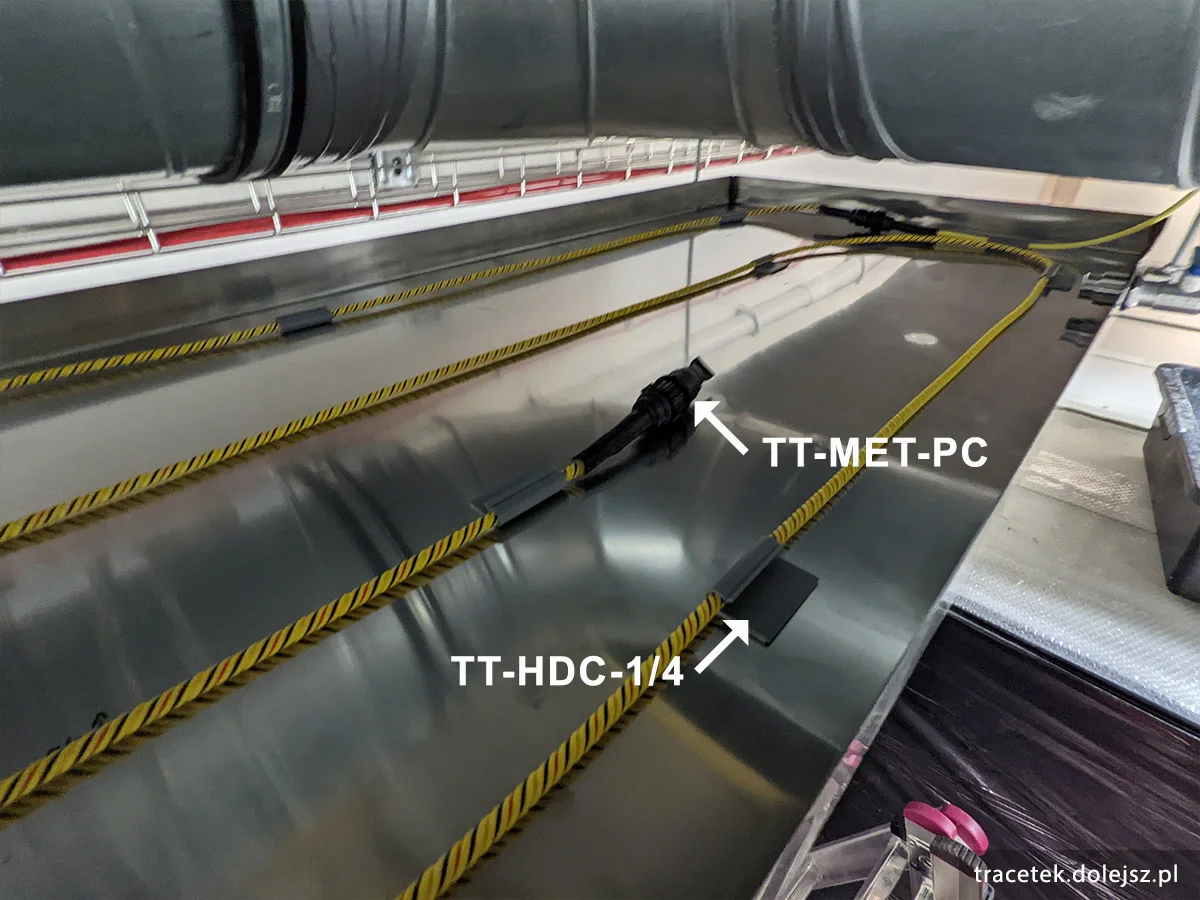

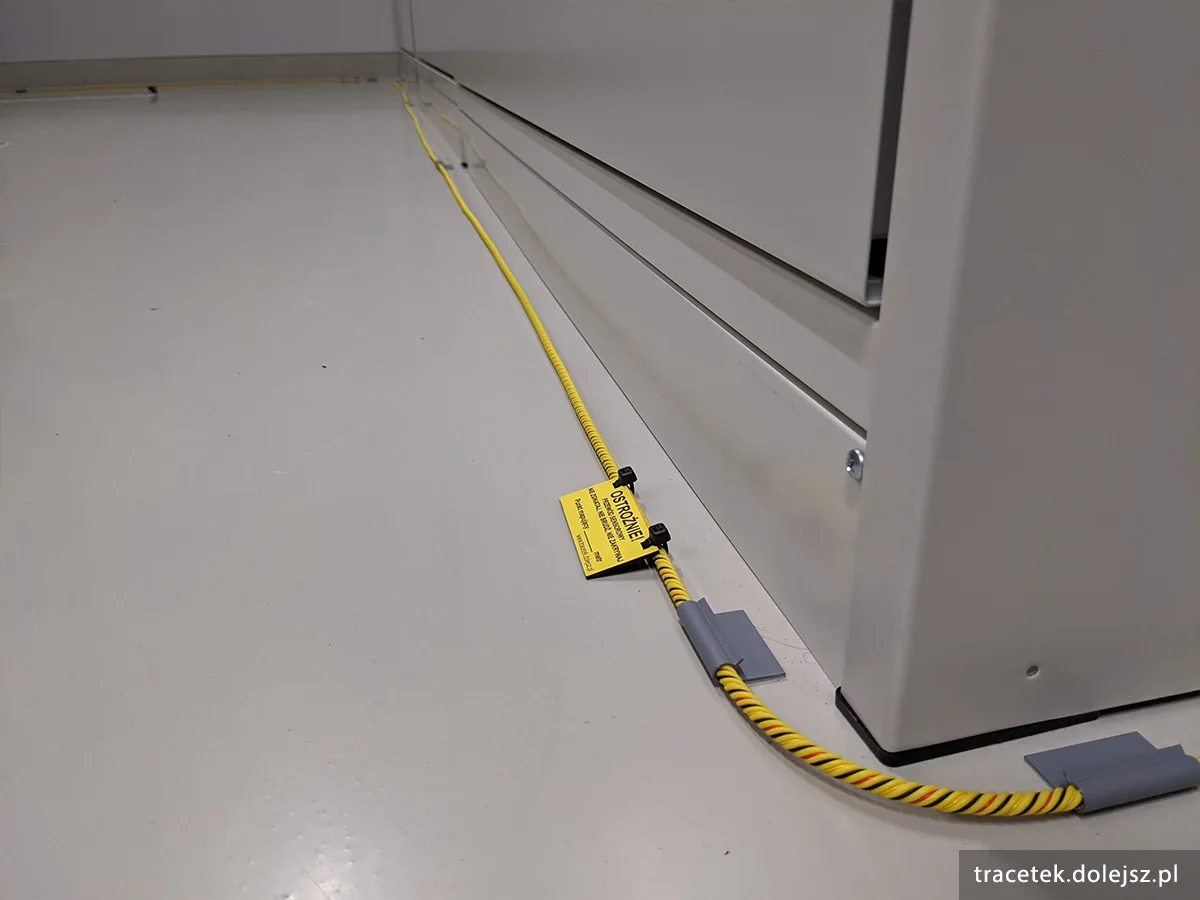

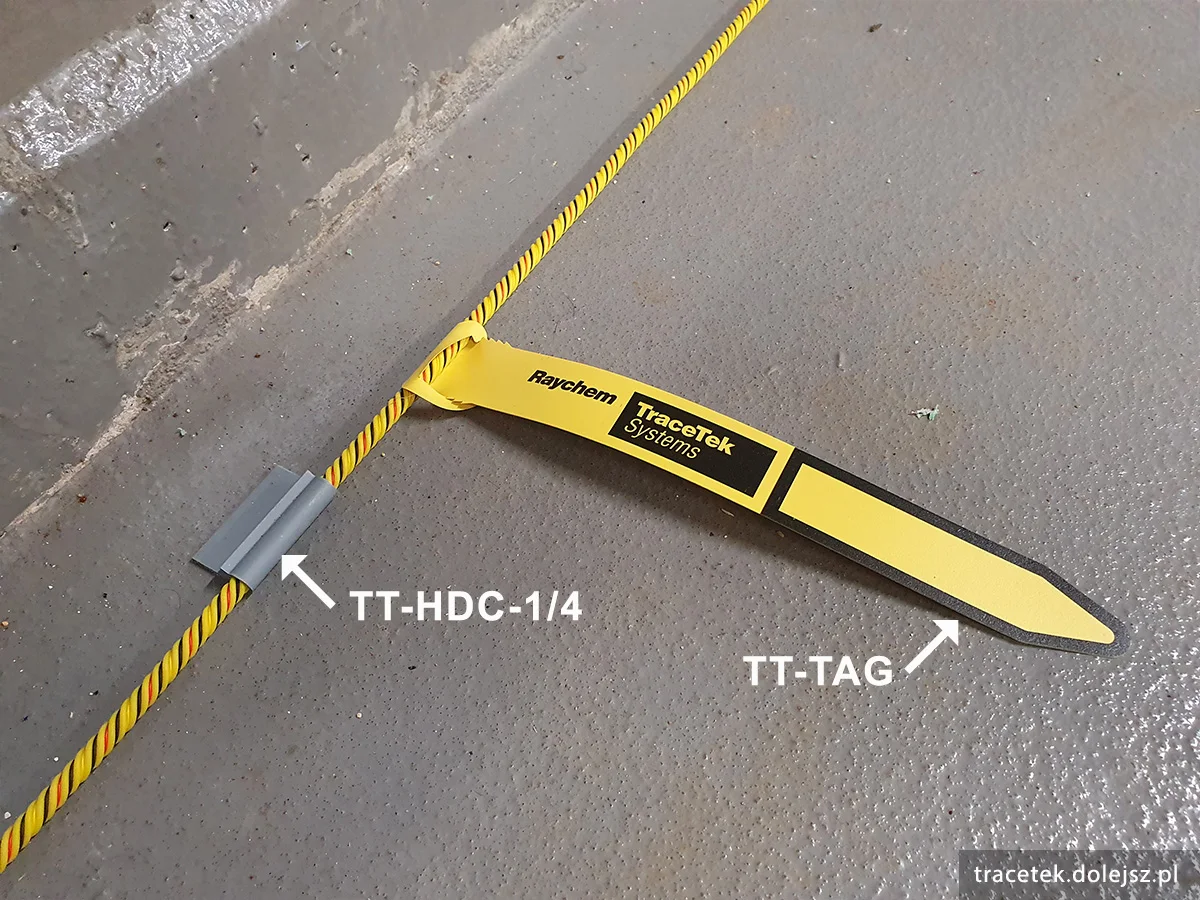

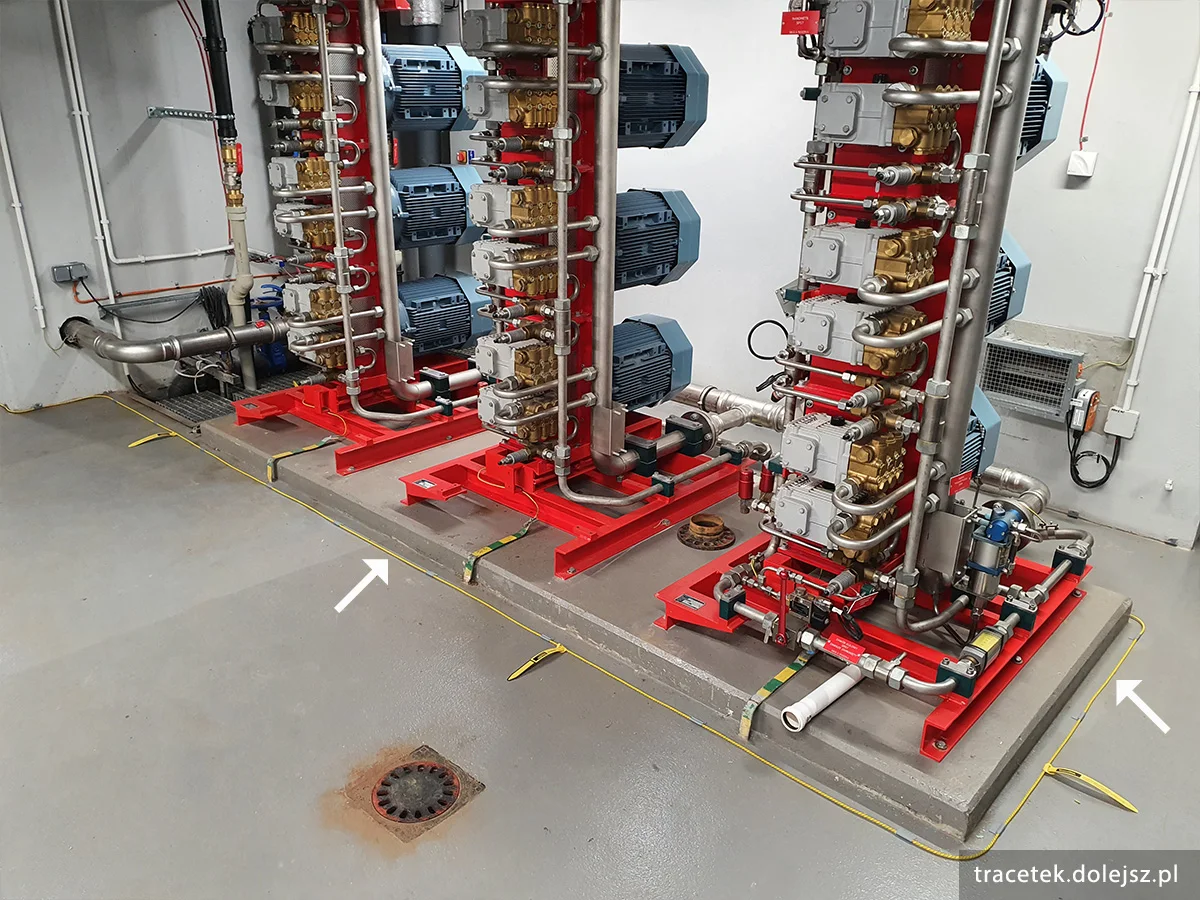

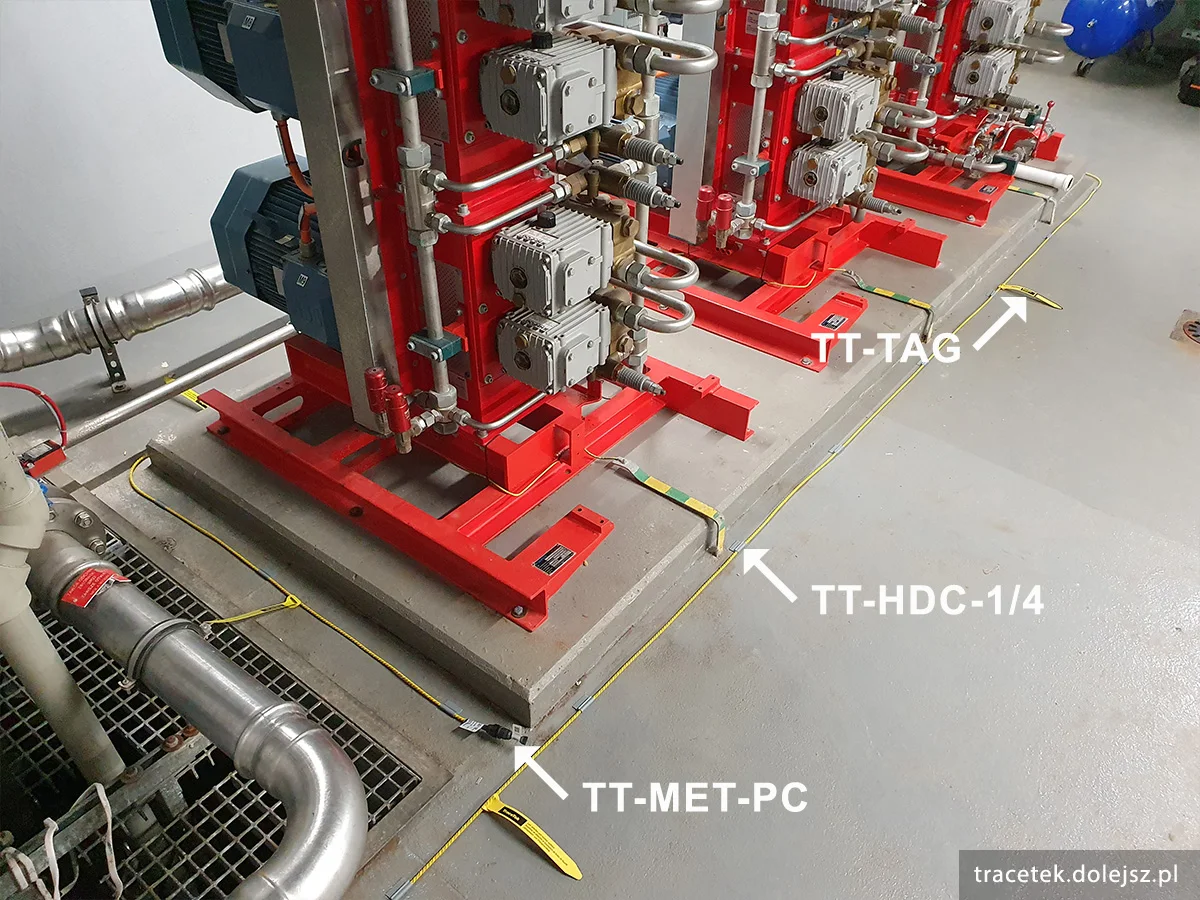

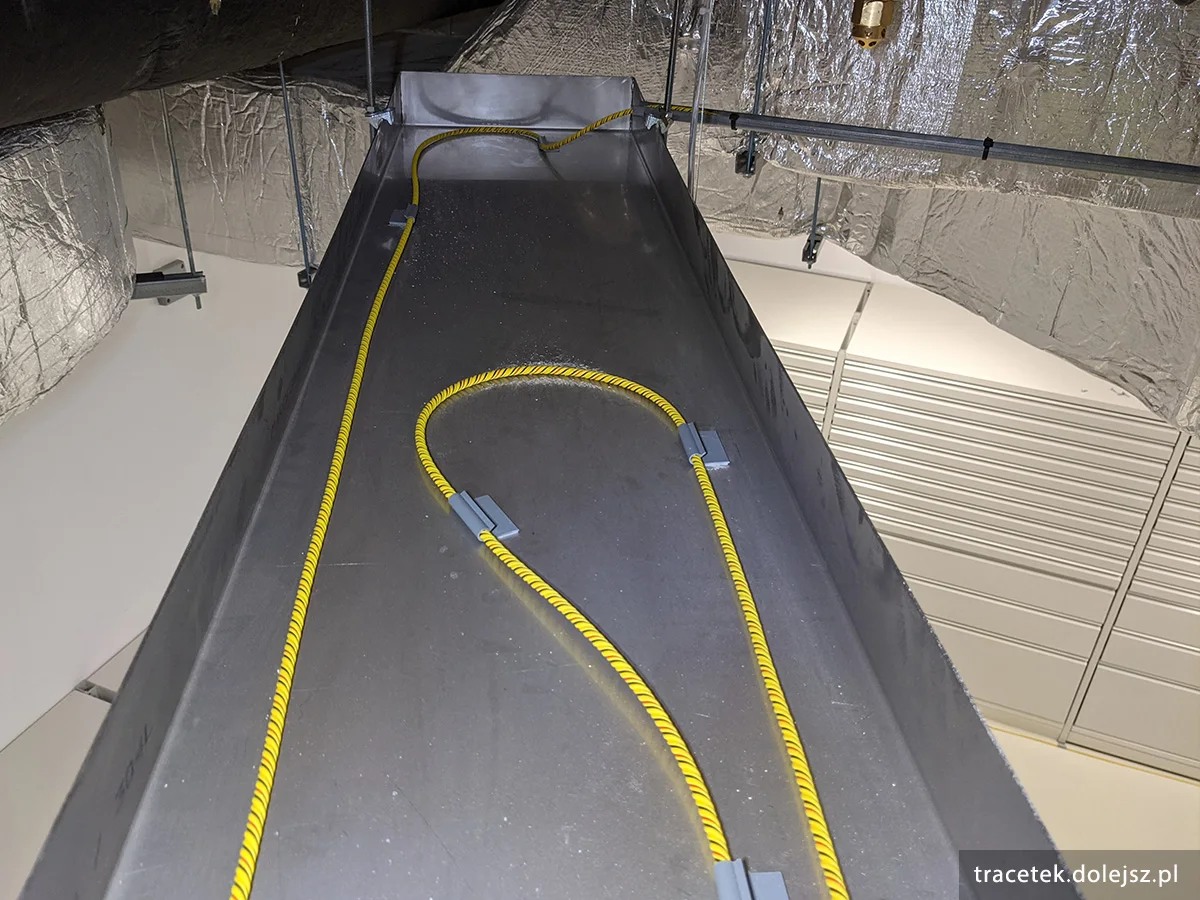

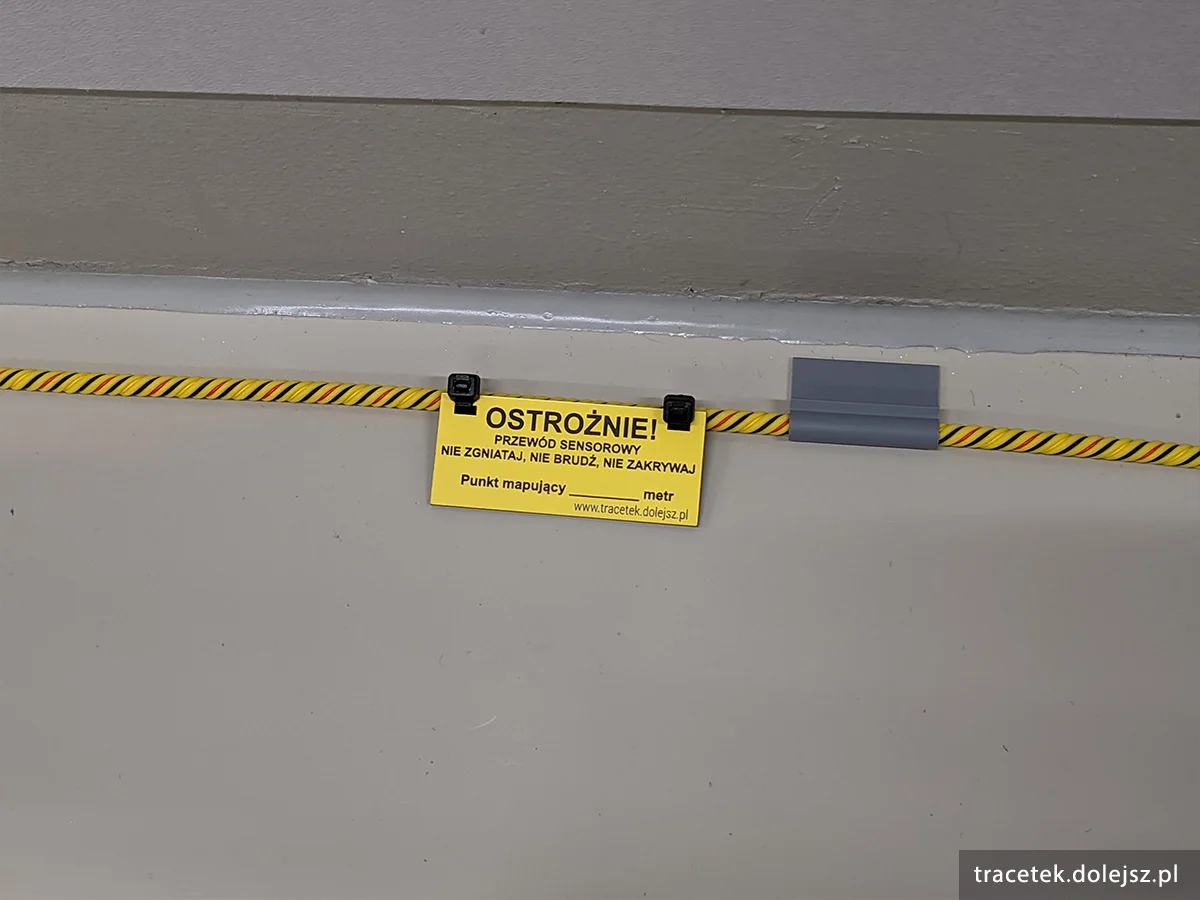

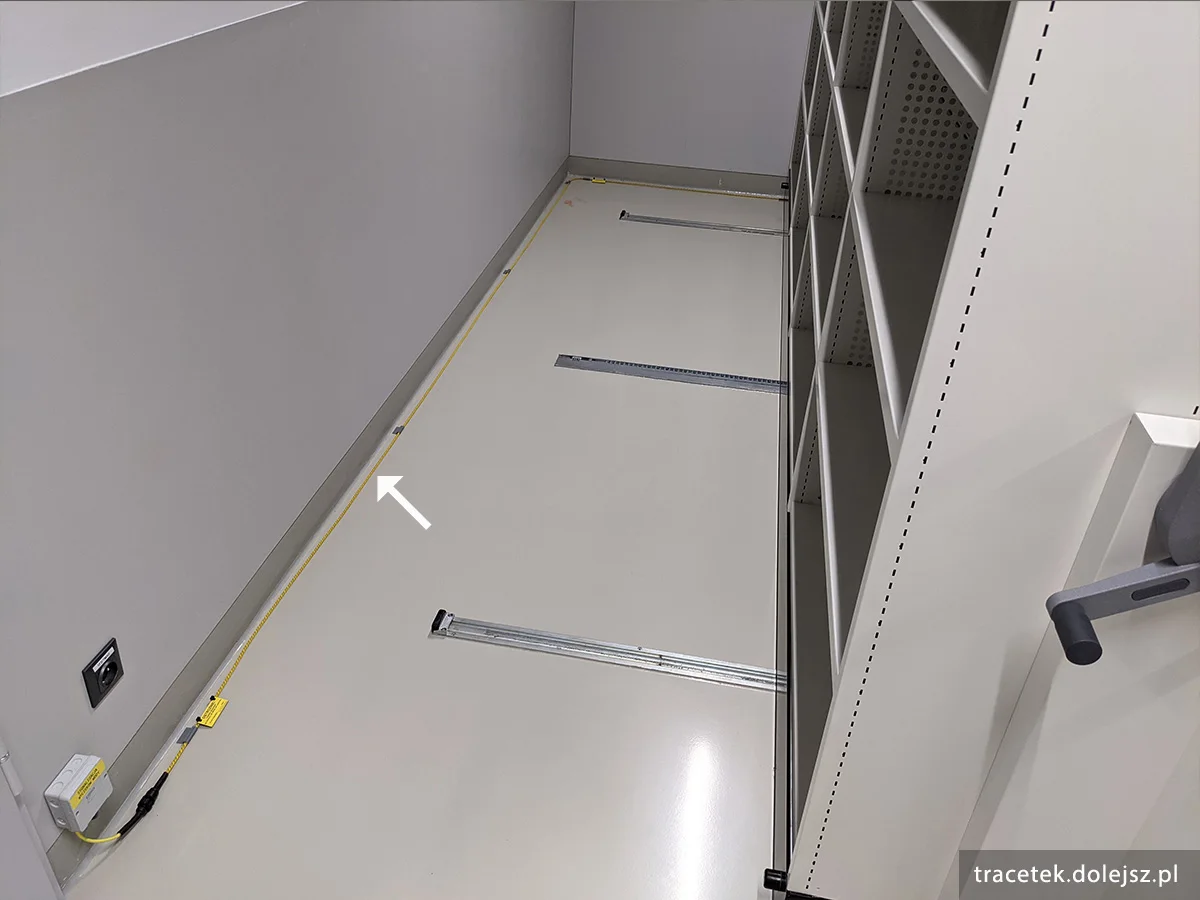

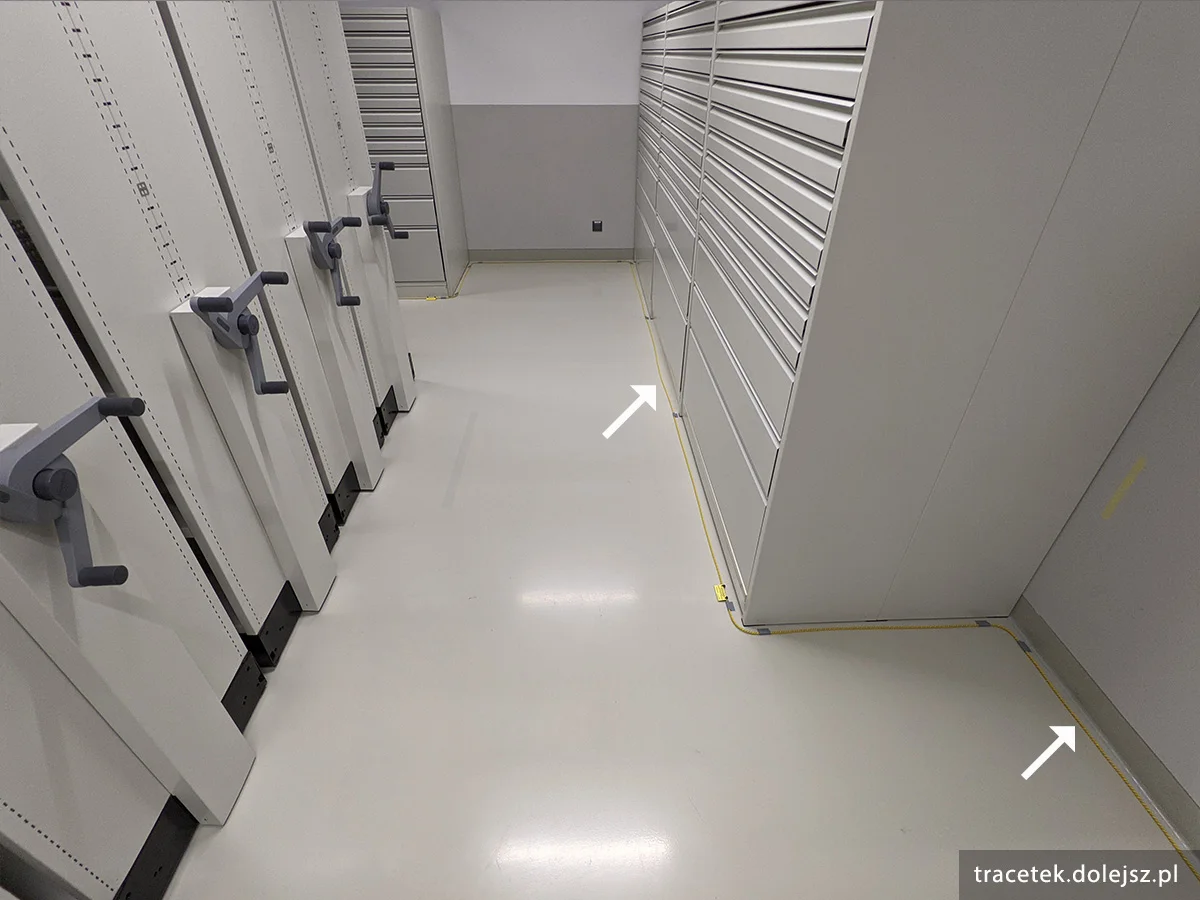

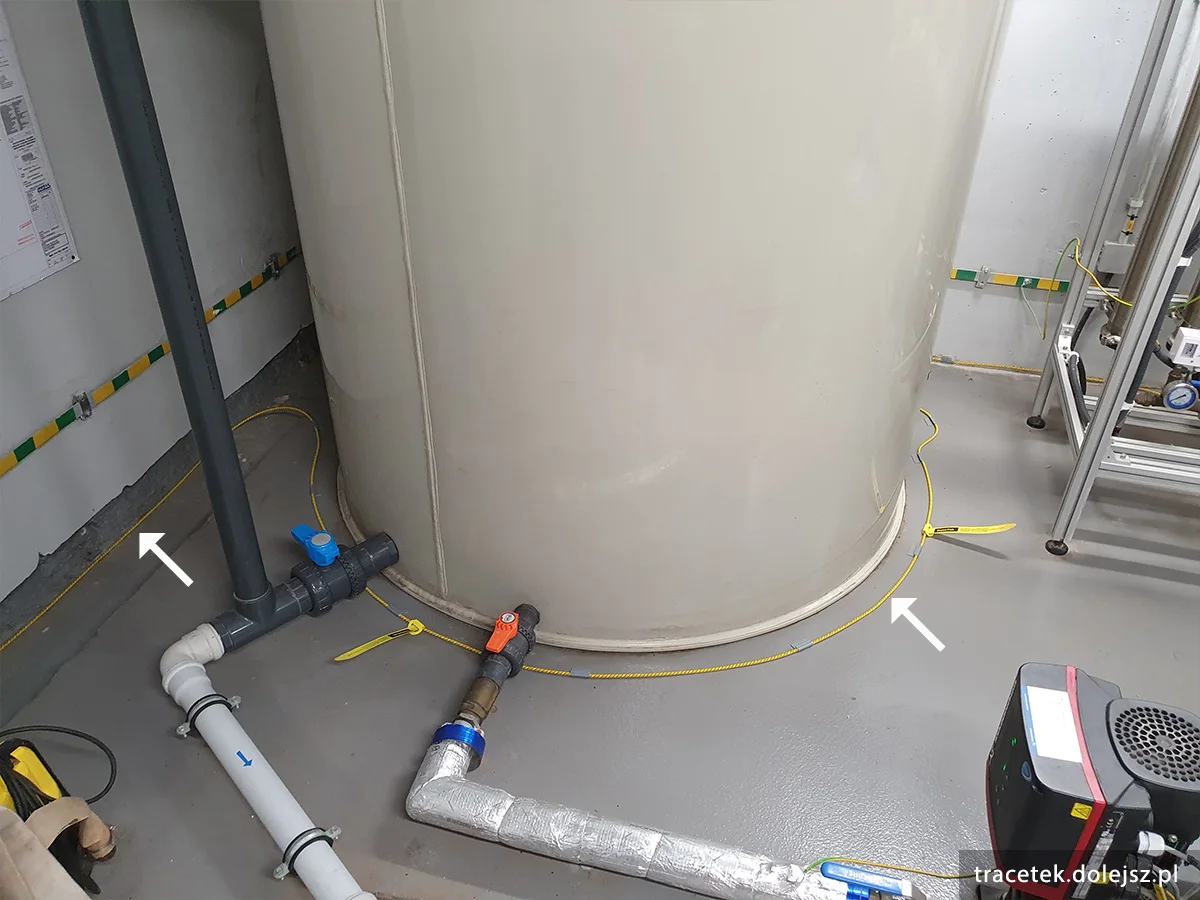

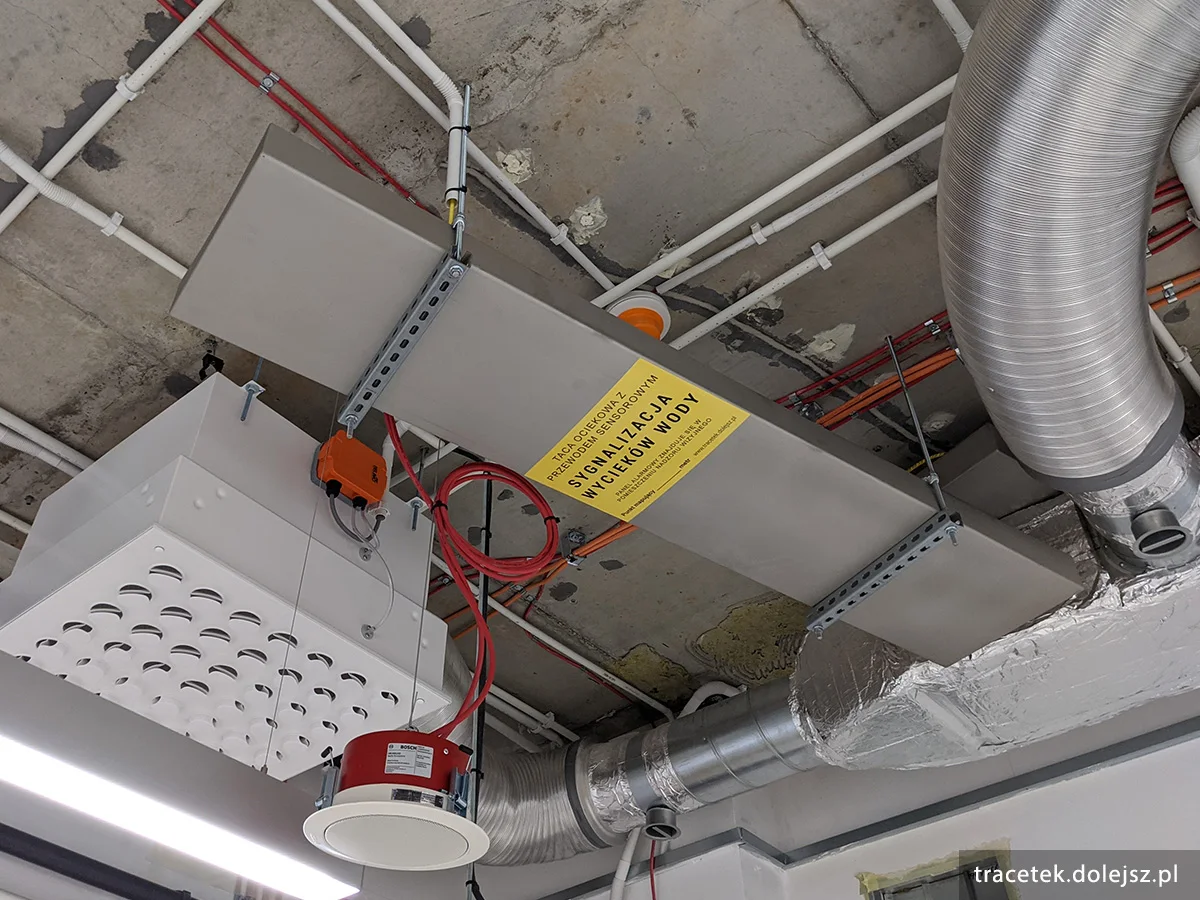

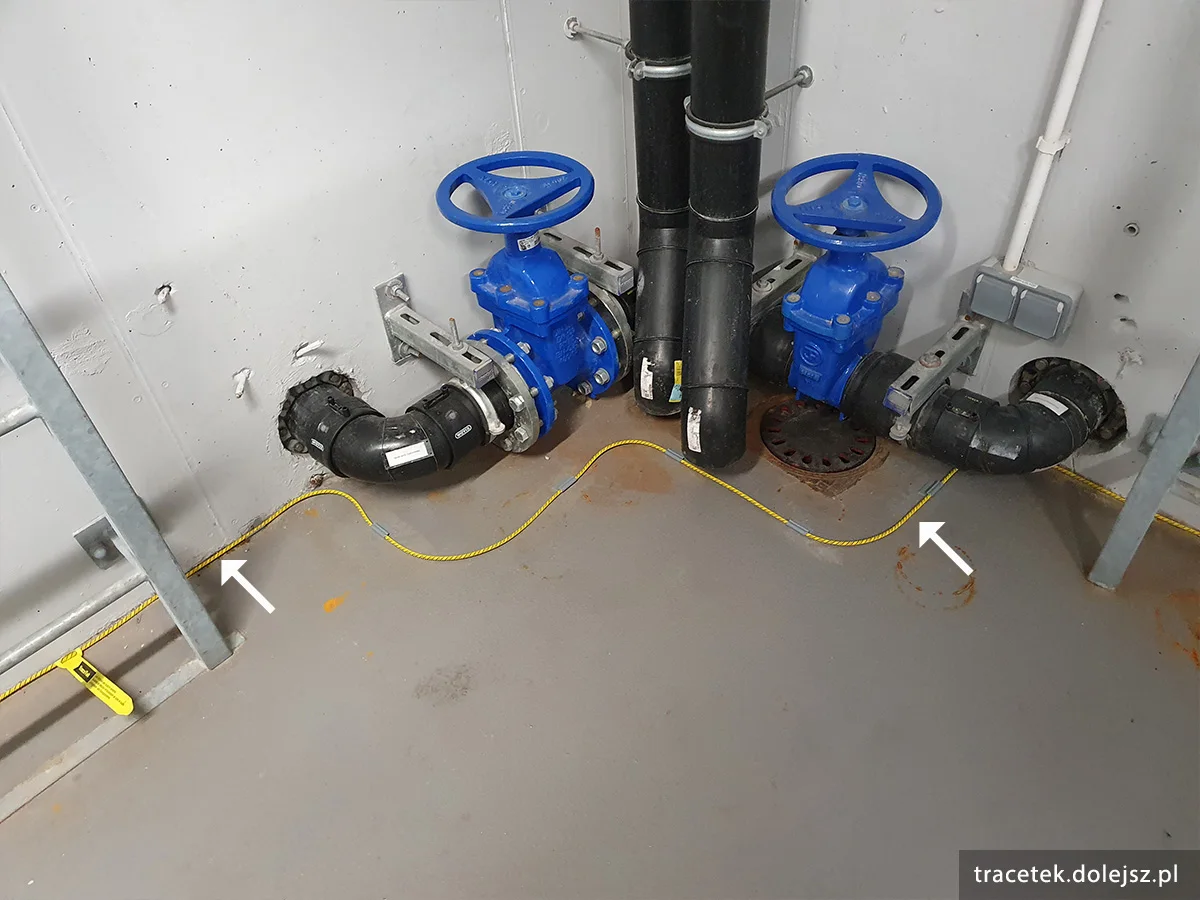

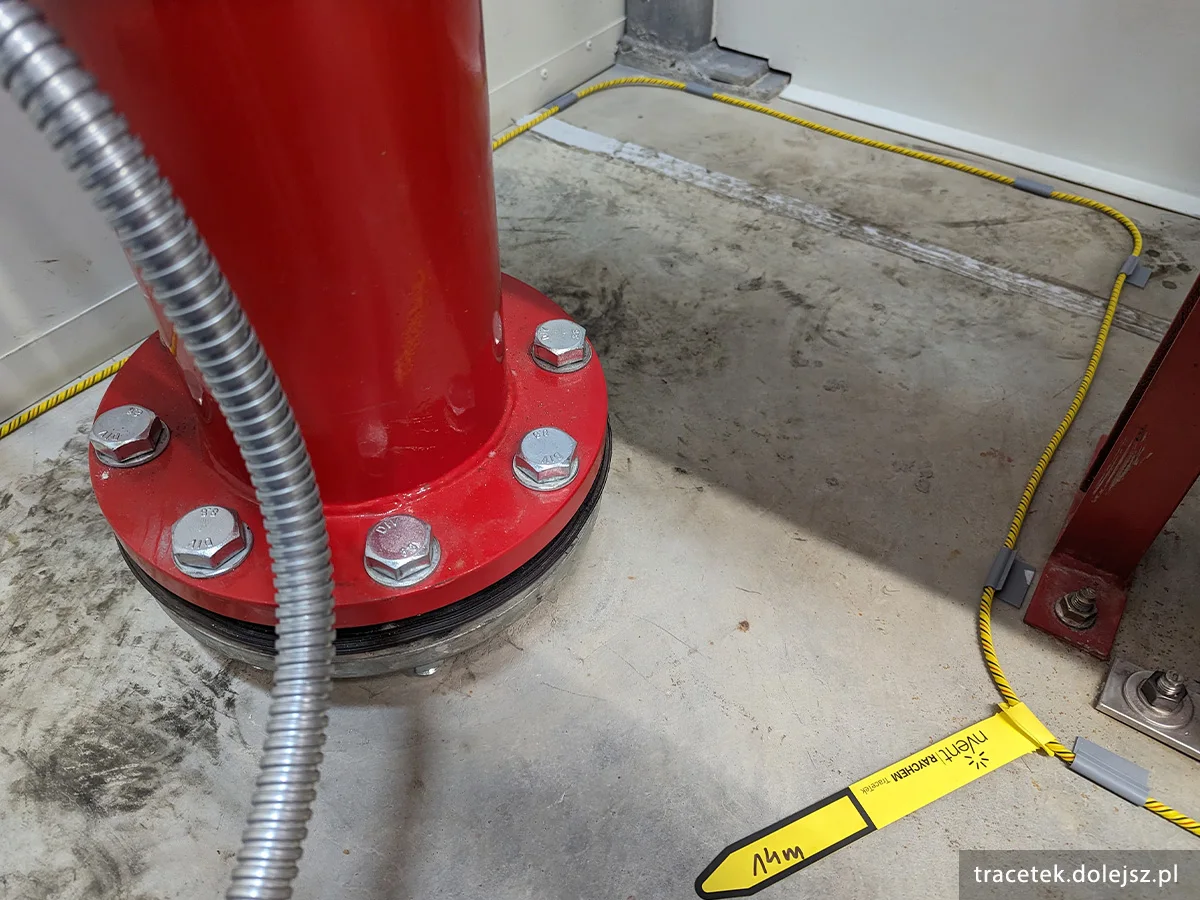

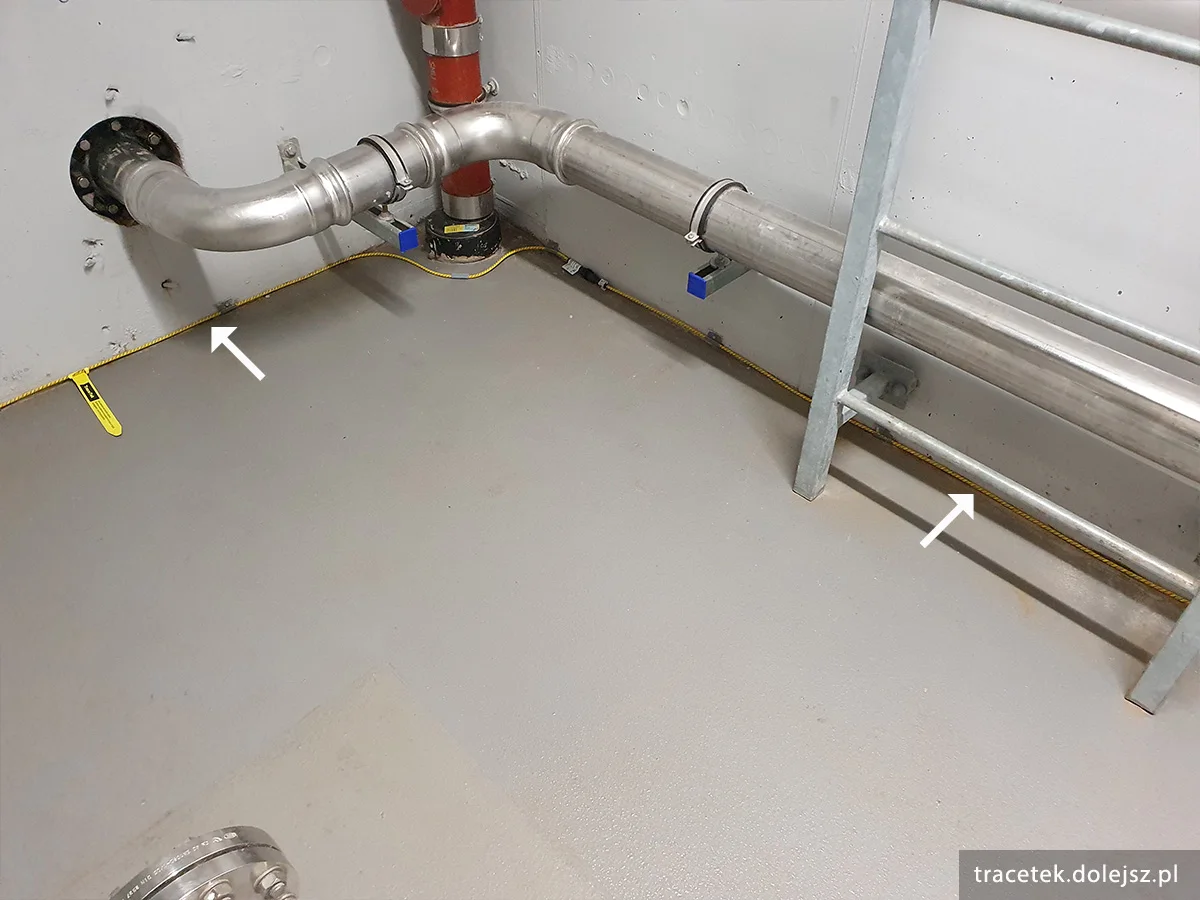

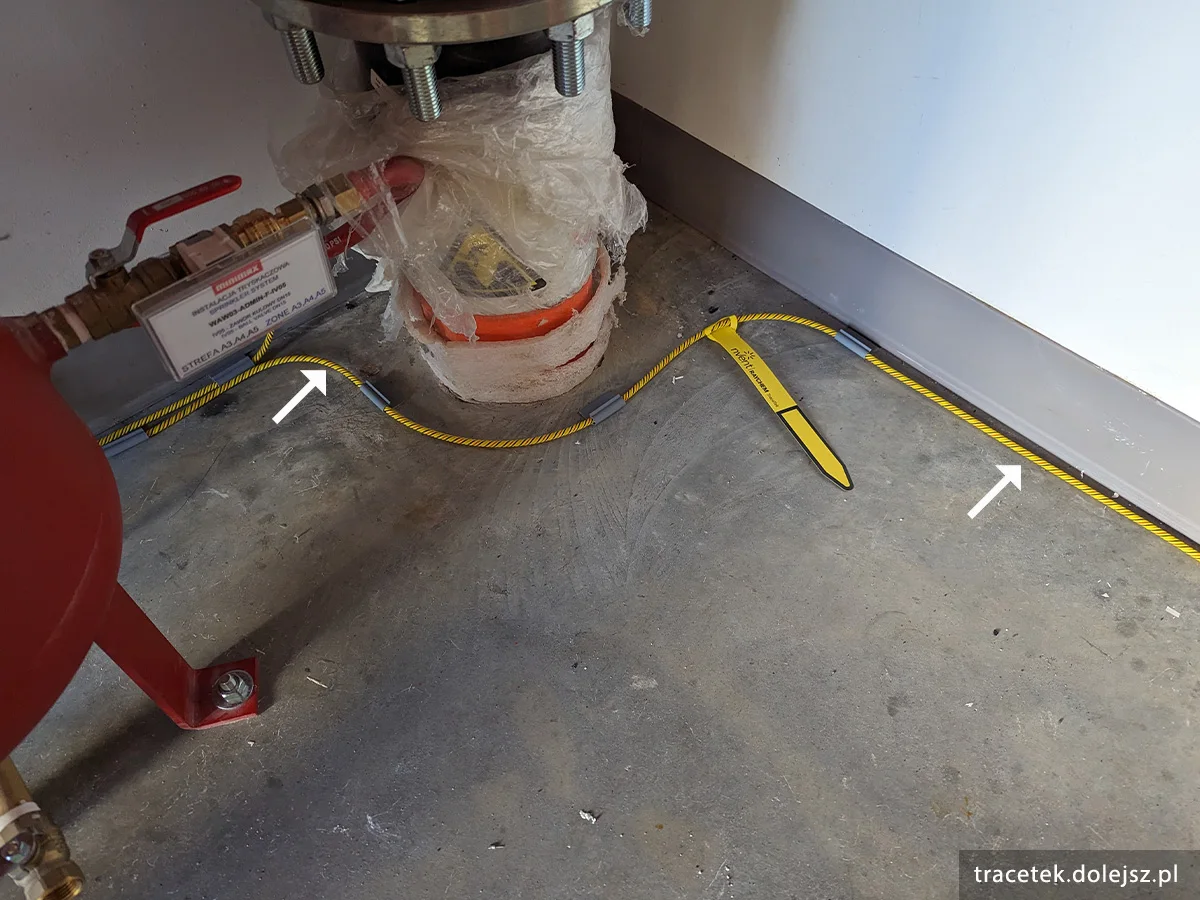

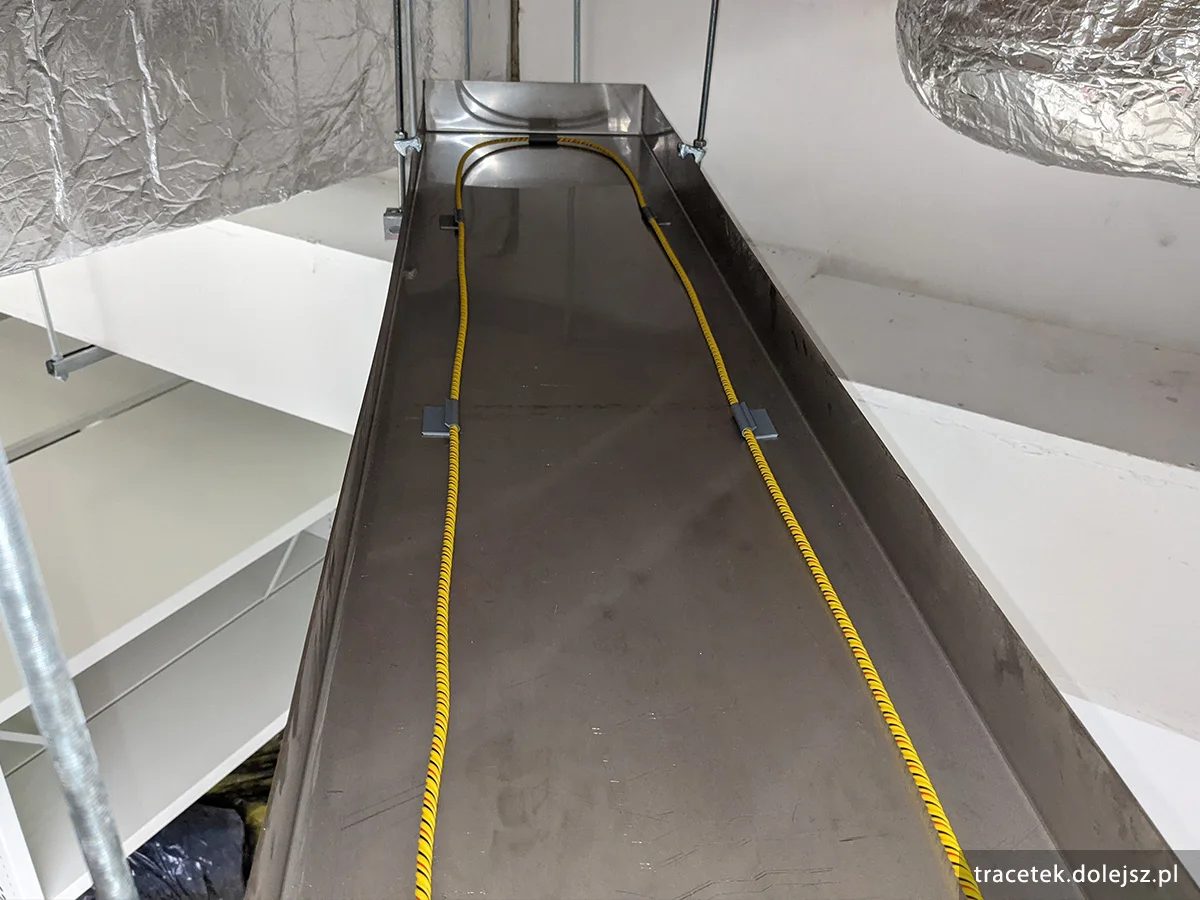

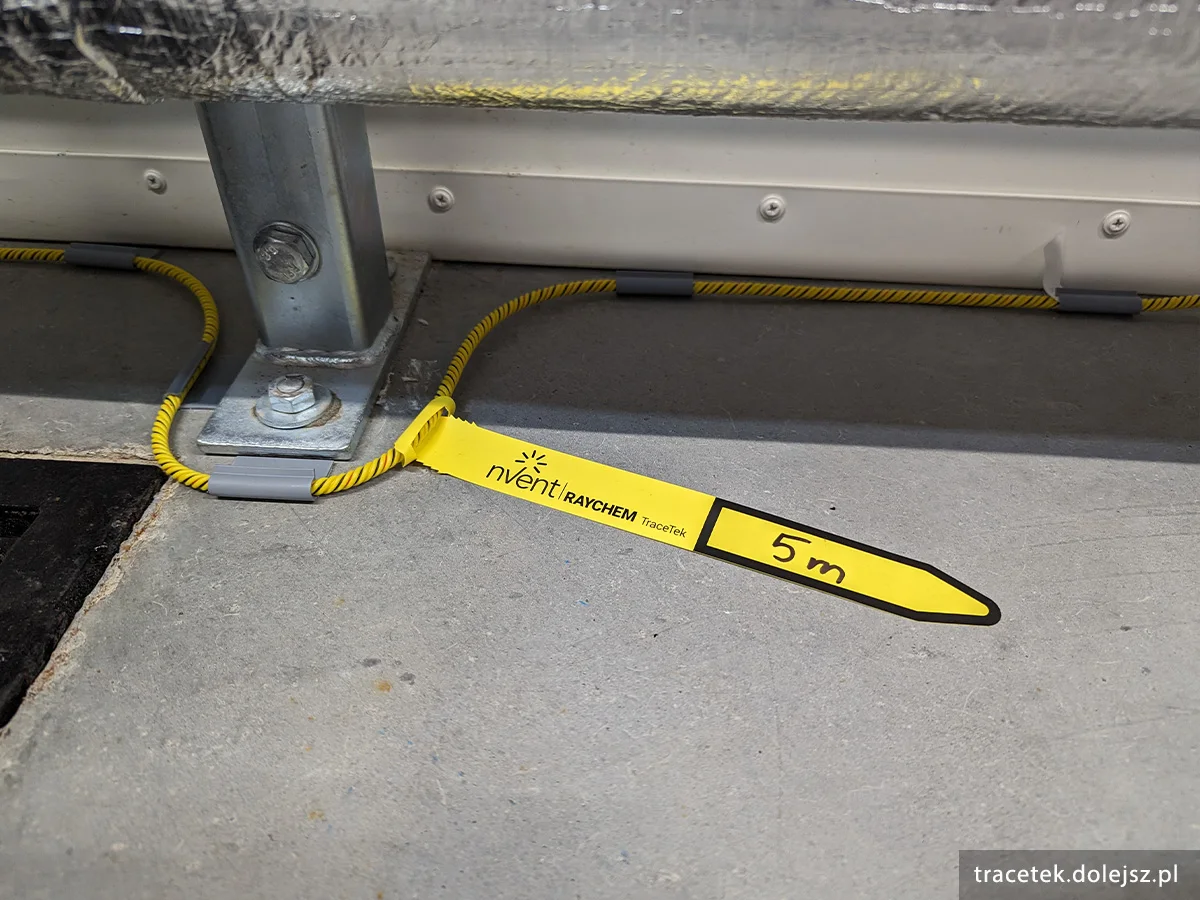

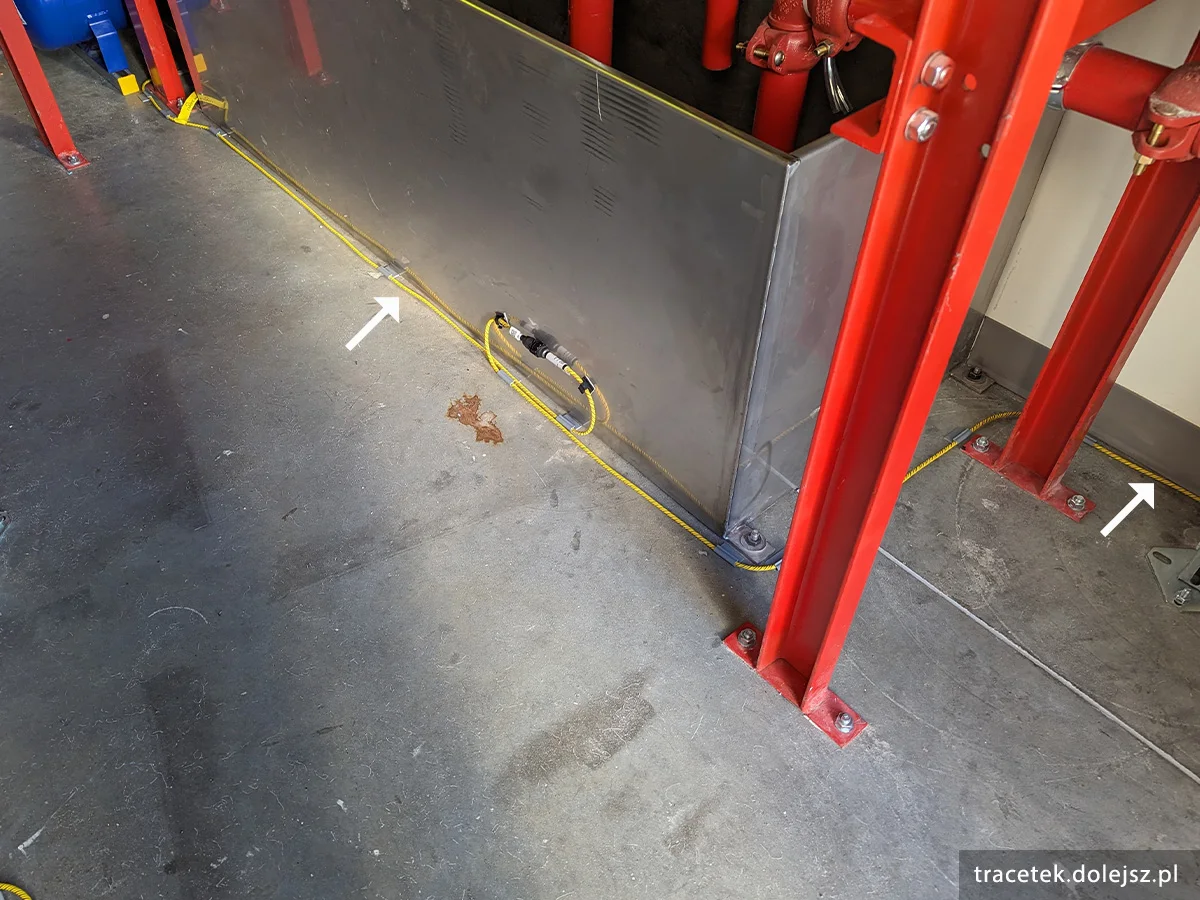

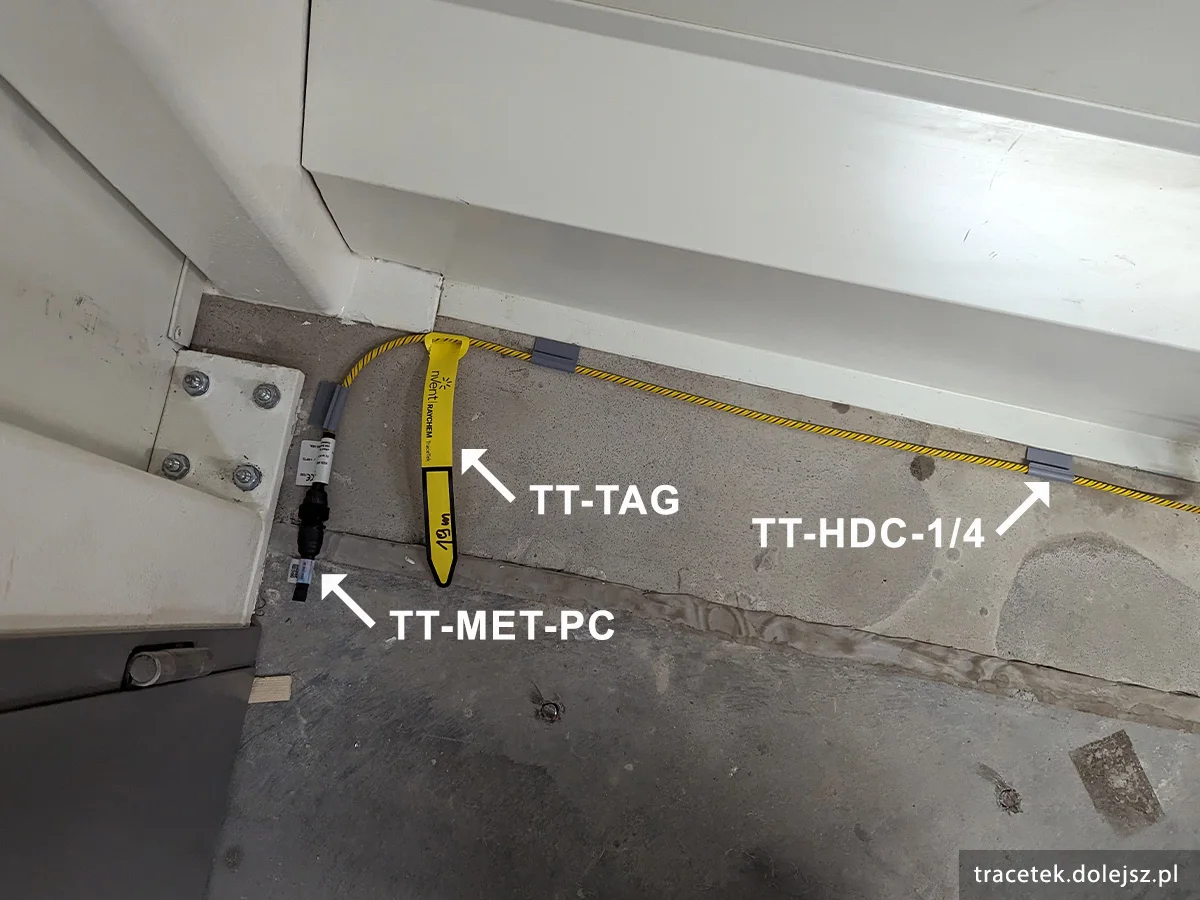

Przykładowe zdjęcia z montażu
Pliki
Dane techniczne
- Dokładność lokalizacji wycieku: +/- 1 m.
- Detekcja cieczy: woda.
- Miejsce montażu: płaskie powierzchnie, podłoga, tace ociekowe, pod podłogą techniczną, dookoła zbiorników i pomp.
- Wielkość wycieku uruchamiająca alarm: maksymalnie 50 mm w dowolnym punkcie kabla sensorowego.
- Czas schnięcia przewodu / resetowalność: wysycha i resetuje się w ciągu 15 sekund od wyjęcia go z wody.
- Sposób czyszczenia: wytrzyj czystą, wilgotną szmatką.
- Złącze: PC – plastikowe.
- Średnica kabla: 6,0 mm.
- Średnica złącza: 23 mm.
- Rdzeń: fluoropolimer zmniejszający palność.
- Minimalny promień gięcia kabla: 50 mm.
- Maksymalna temperatura pracy: 75°C.
- Odporność na ogień: UL CL2P, wymagania NFPA 262.
- Waga kabla: 1 kg / 15 m.
Zamawianie
| Kod produktu | Nazwa produktu | Opis produktu |
|---|---|---|
| 409271-000 | TT1000-1M-PC | Modułowy kabel sensorowy, 1 metr, złącza PC |
| 391887-000 | TT1000-3M-PC | Modułowy kabel sensorowy, 3 metry, złącza PC |
| 072827-000 | TT1000-5M-PC | Modułowy kabel sensorowy, 5 metrów, złącza PC |
| P000001222 | TT1000-6M-PC | Dostępny wkrótce |
| 017859-000 | TT1000-7.5M-PC | Modułowy kabel sensorowy, 7.5 metra, złącza PC |
| P000001223 | TT1000-10M-PC | Dostępny wkrótce |
| P000001224 | TT1000-12M-PC | Dostępny wkrótce |
| 805147-000 | TT1000-15M-PC | Modułowy kabel sensorowy, 15 metrów, złącza PC |
| P000000864 | TT1000-25M-PC | Modułowy kabel sensorowy, 25 metrów, złącza PC |
| 396807-000 | TT1000-30M-PC | Modułowy kabel sensorowy, 30 metrów, złącza PC |
| P000000873 | TT1000–50M/165FT–PC | Niedostępny. |

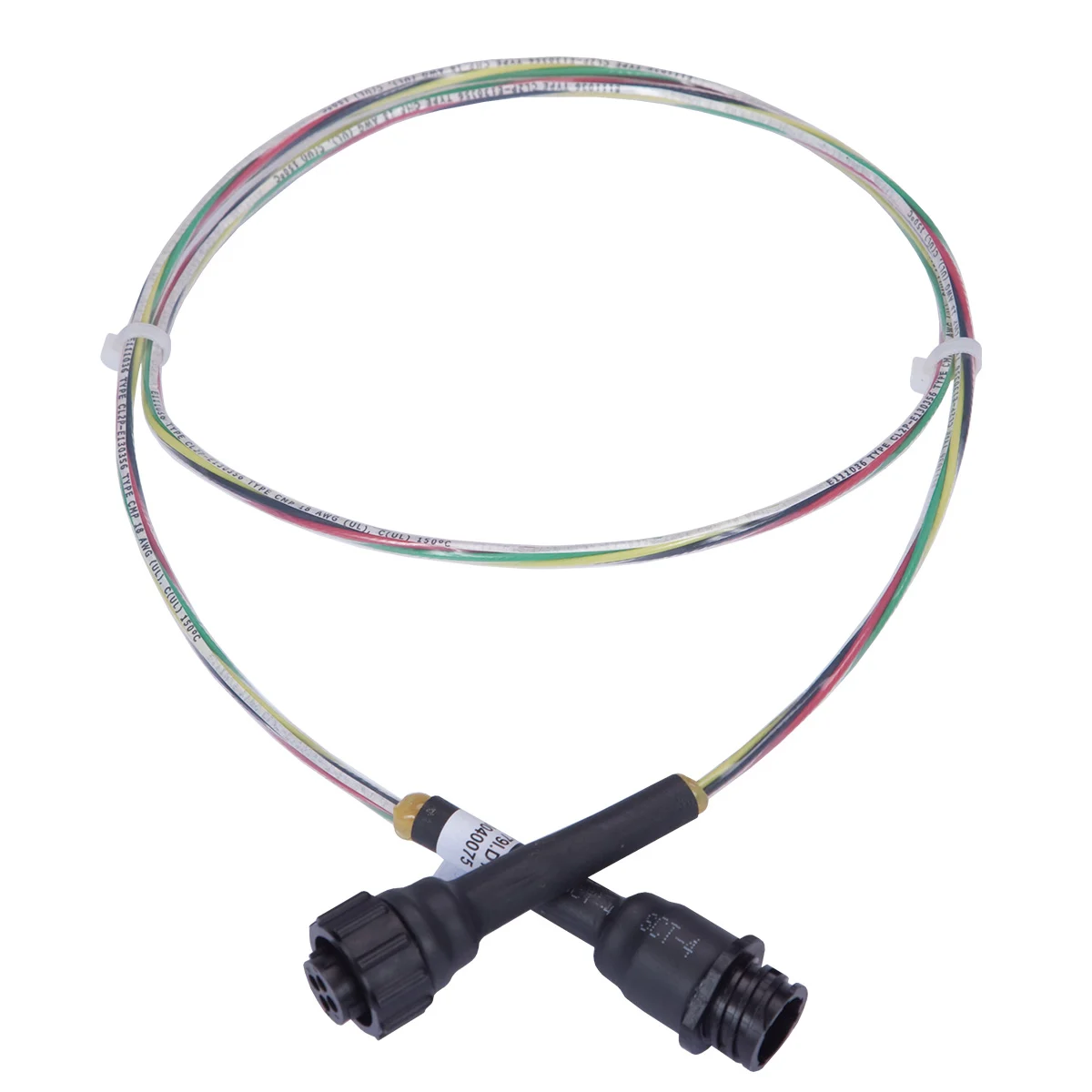

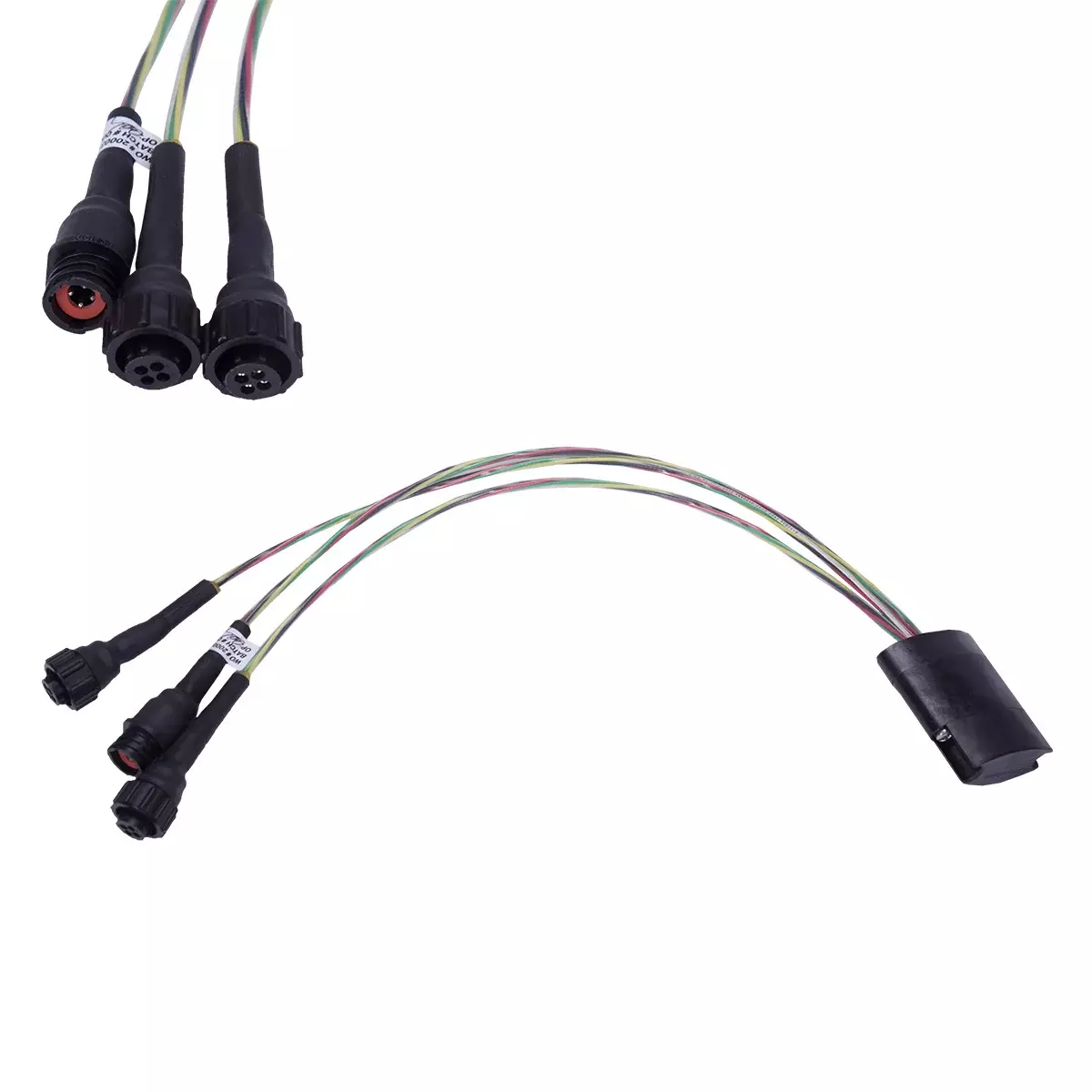

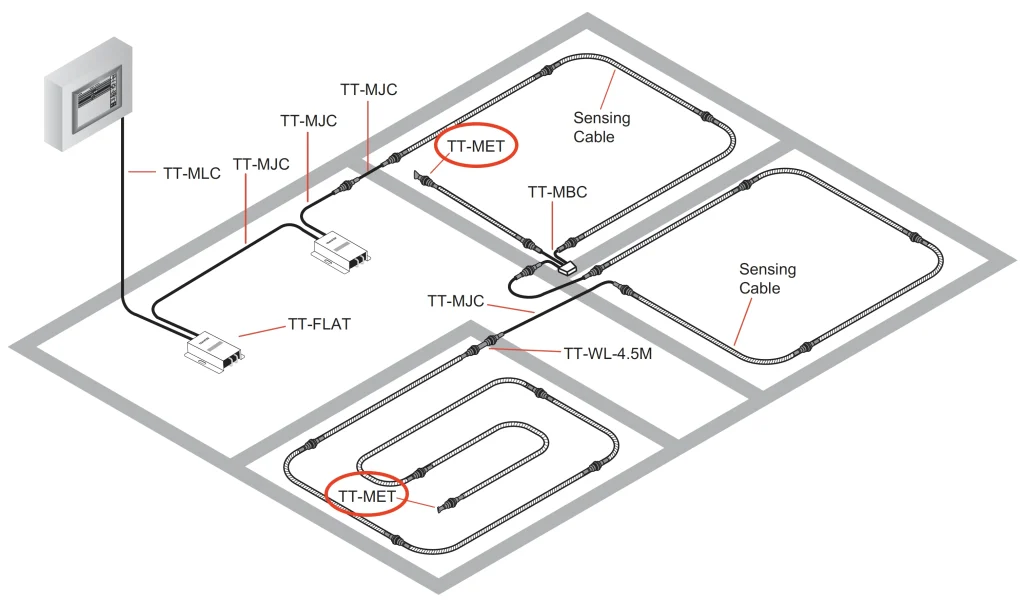

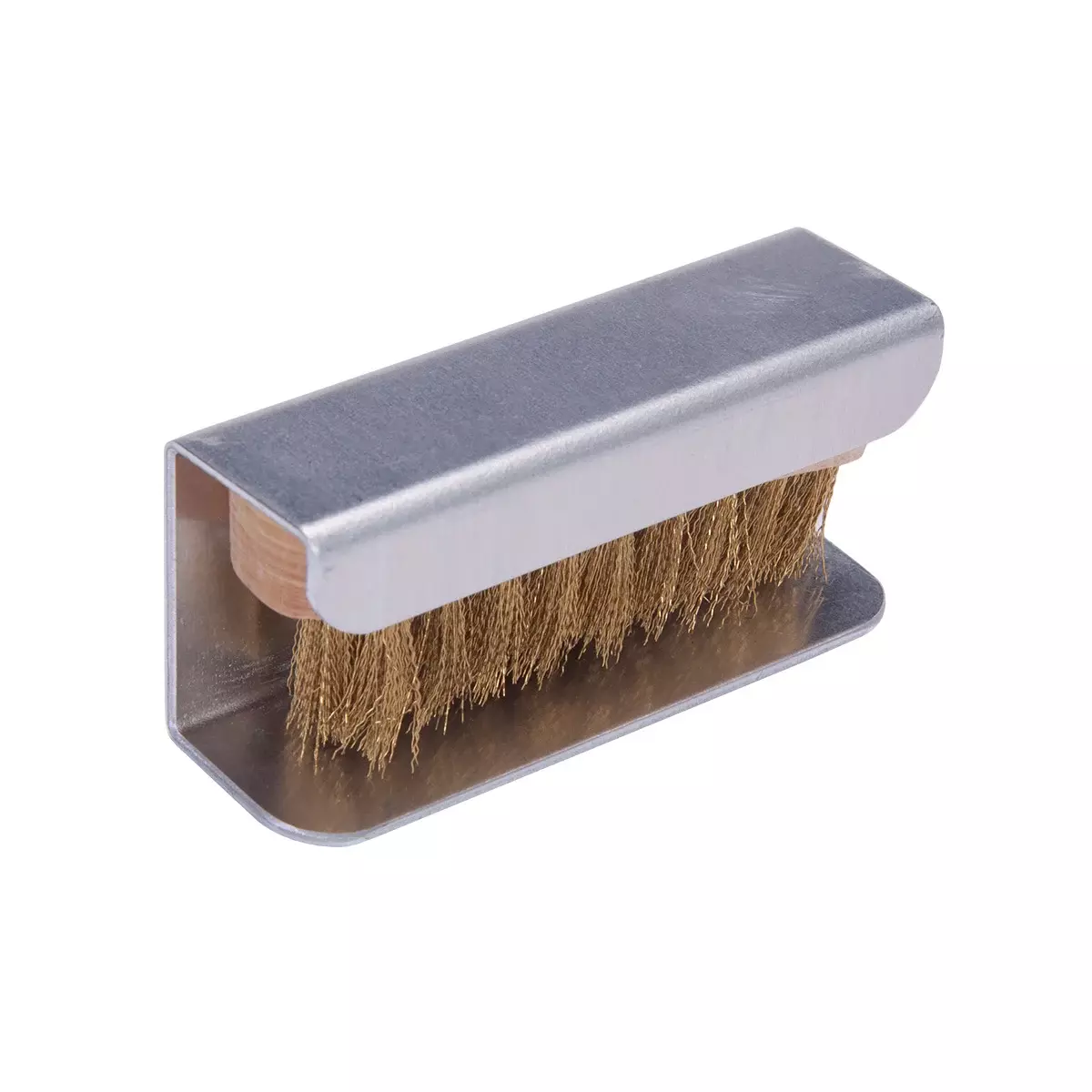

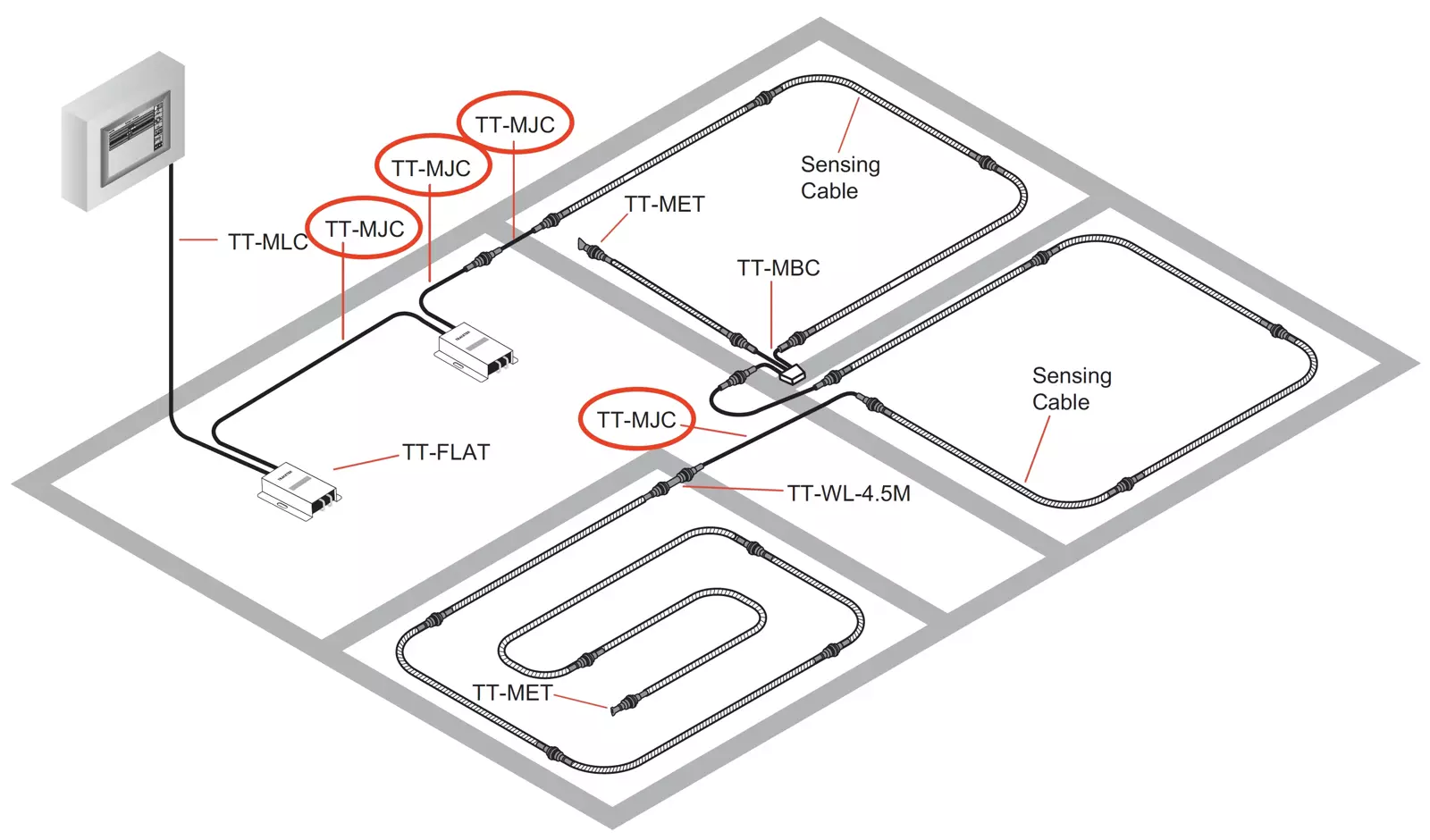

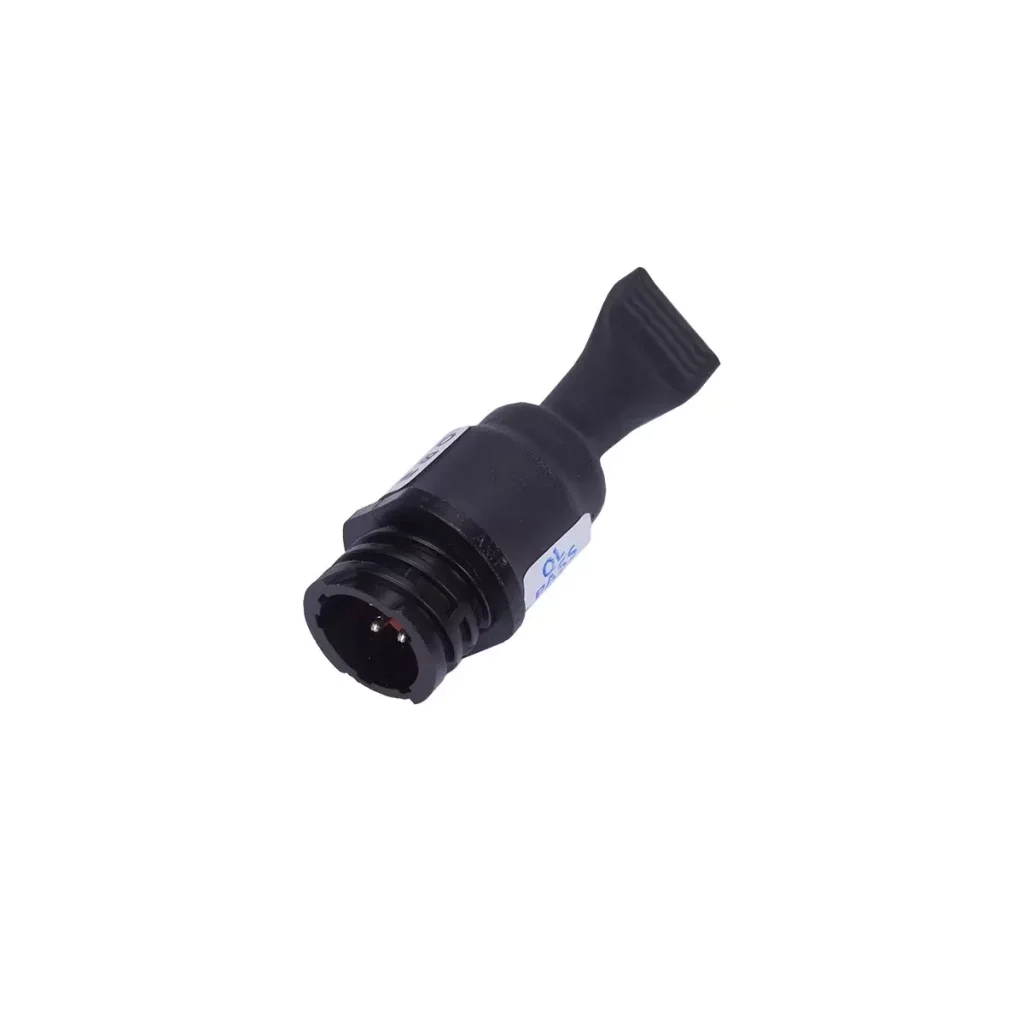

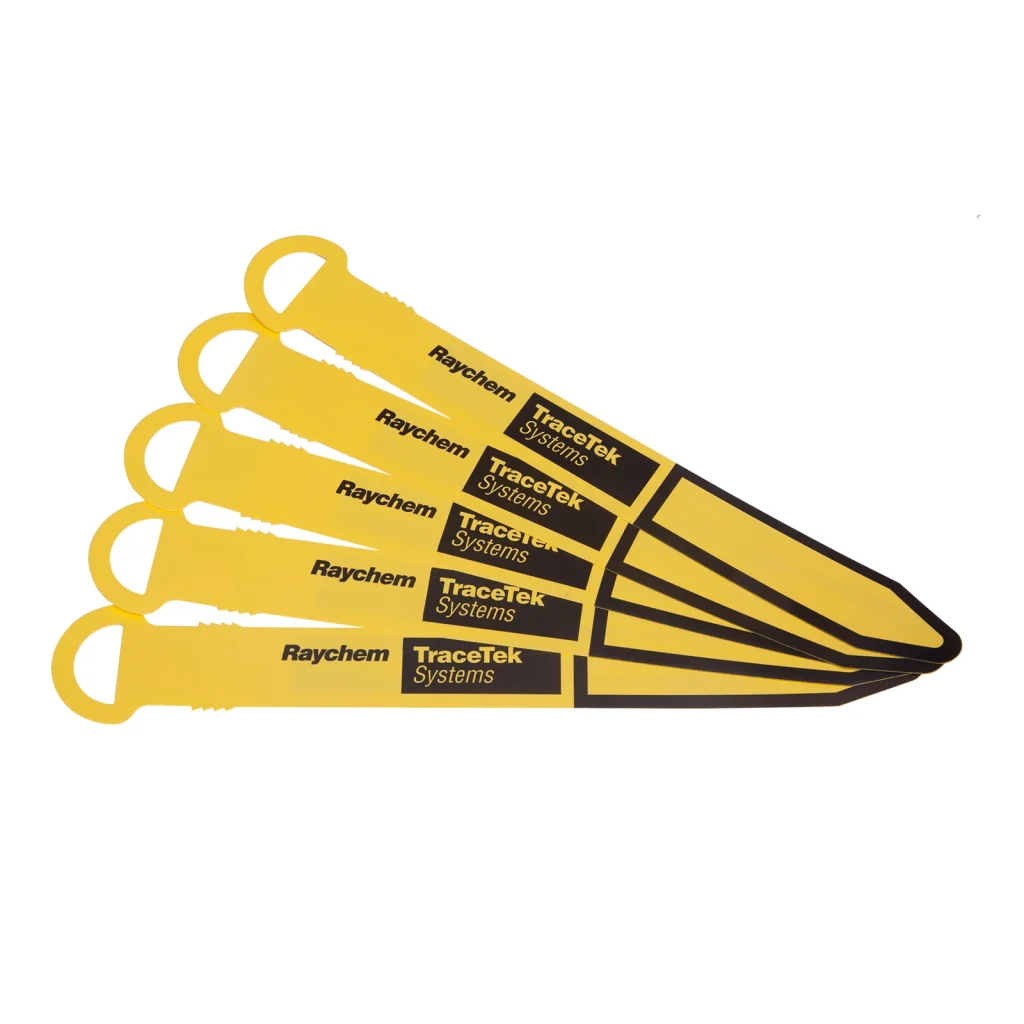

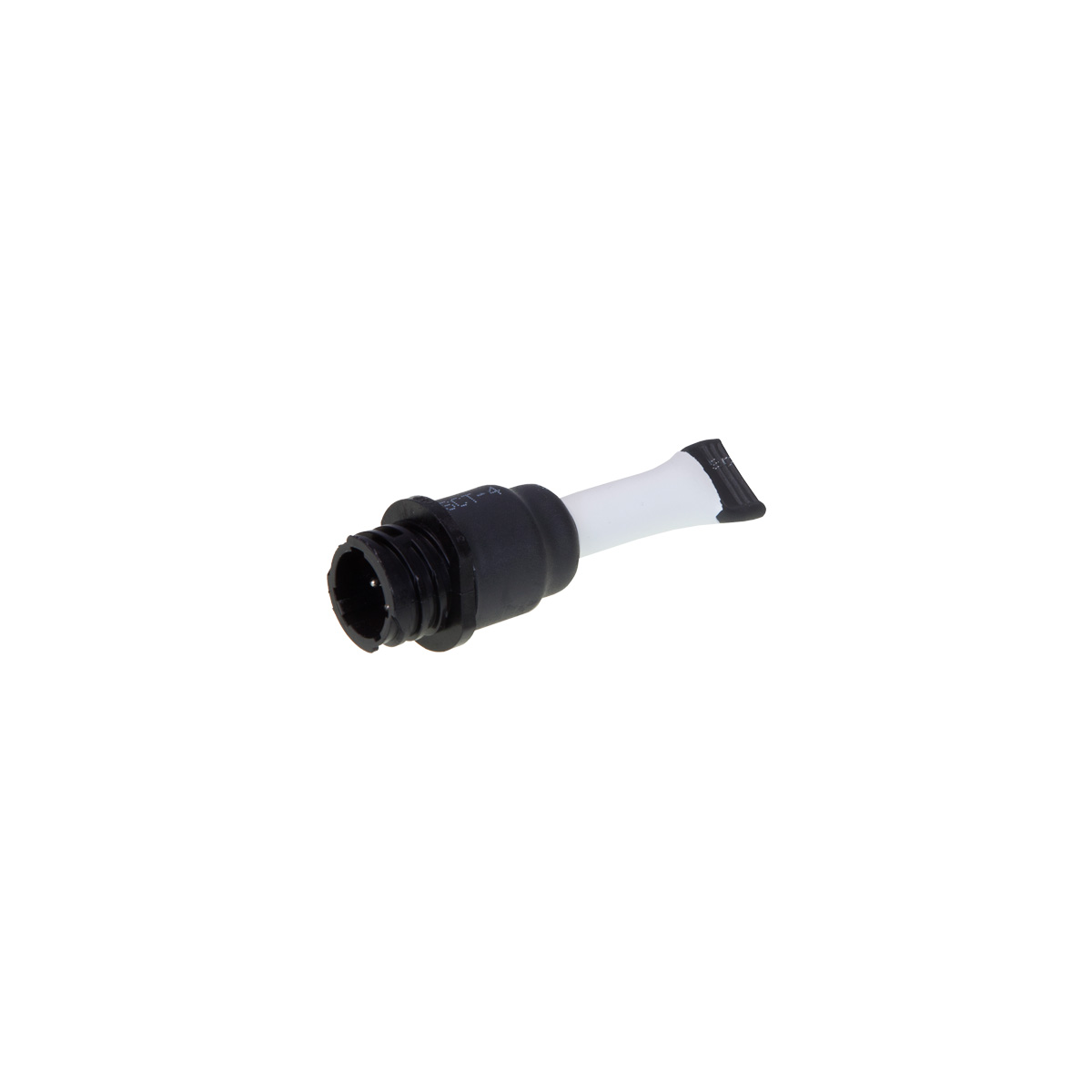

Kompatybilne komponenty i akcesoria

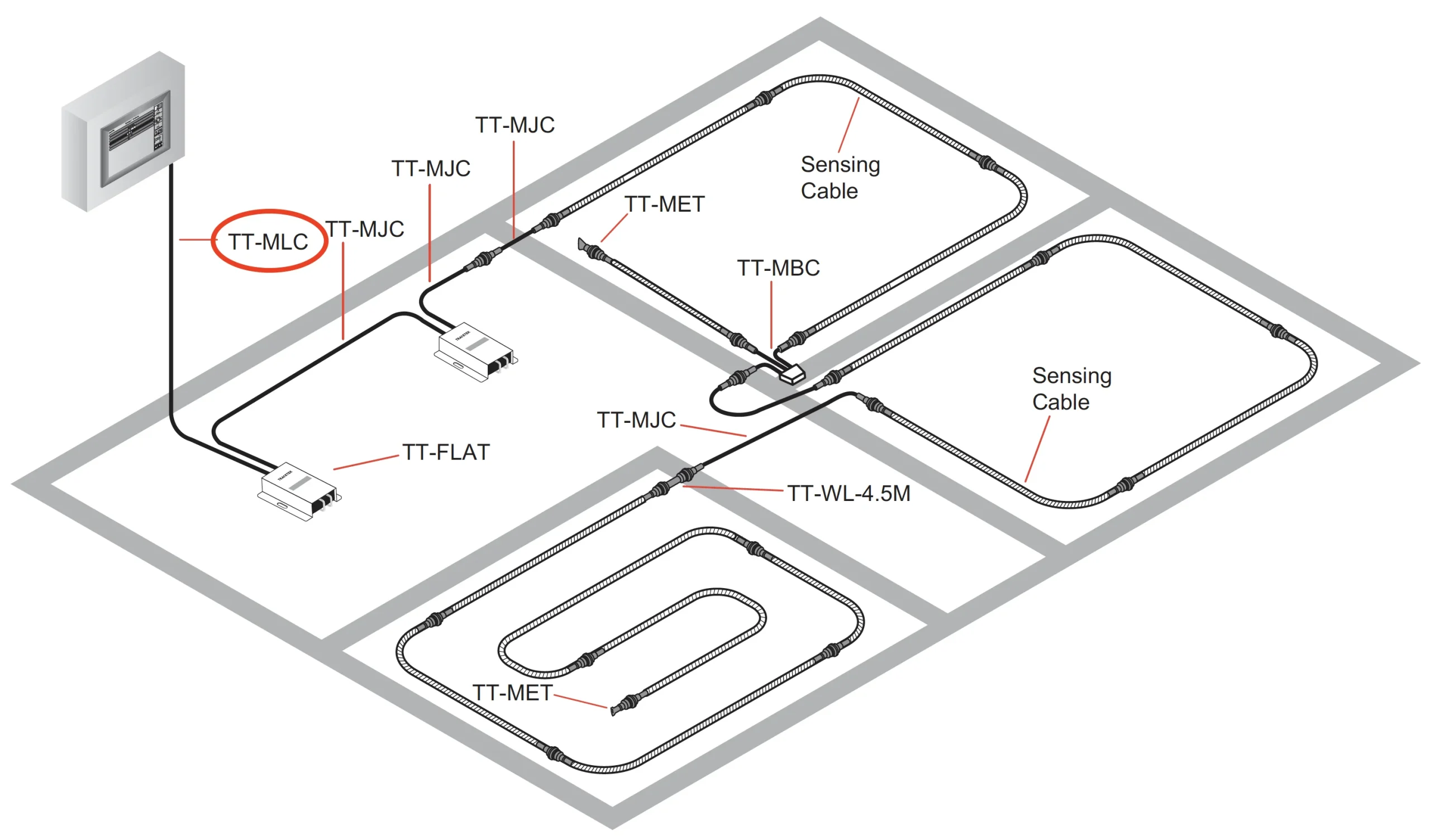

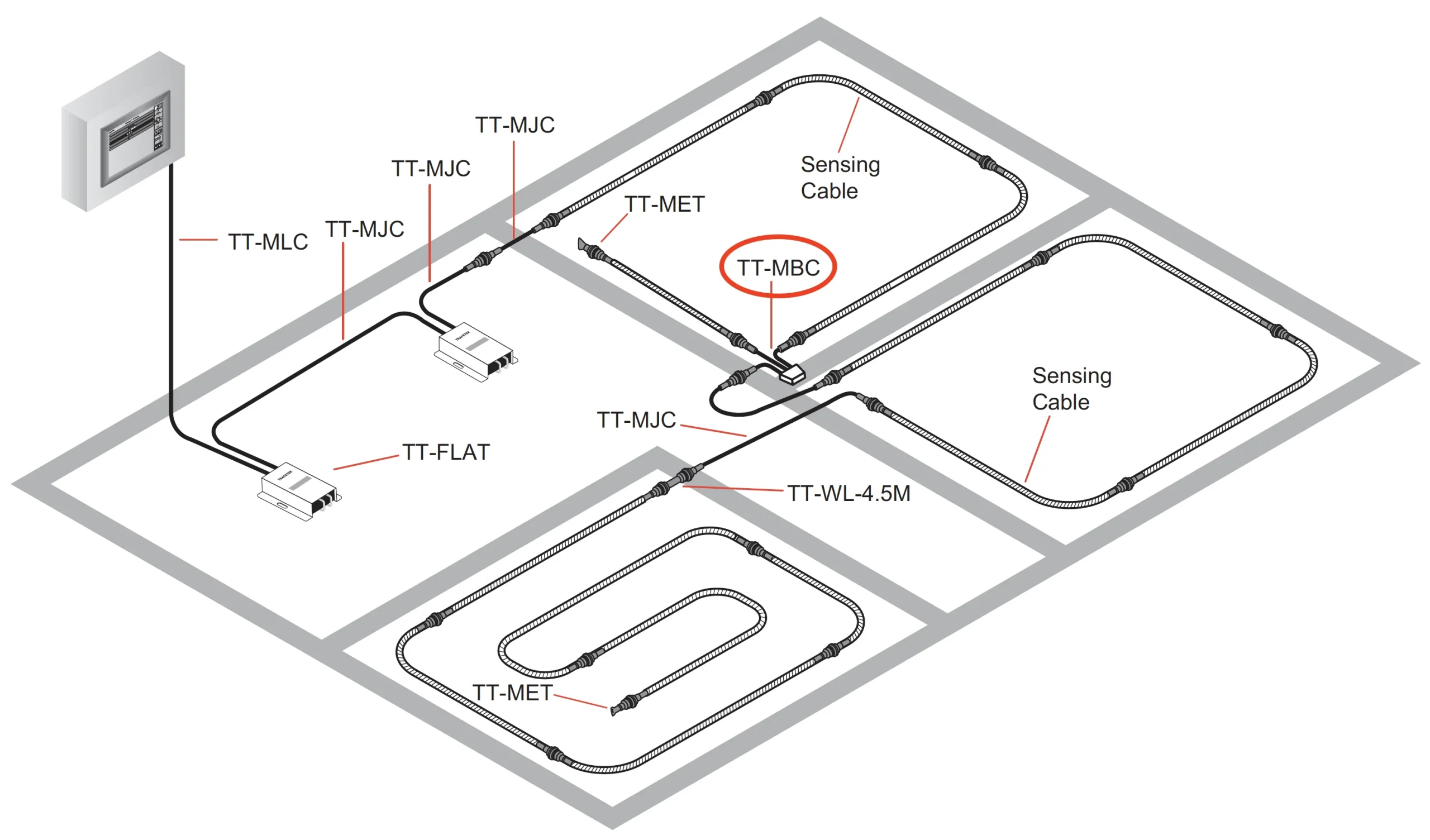

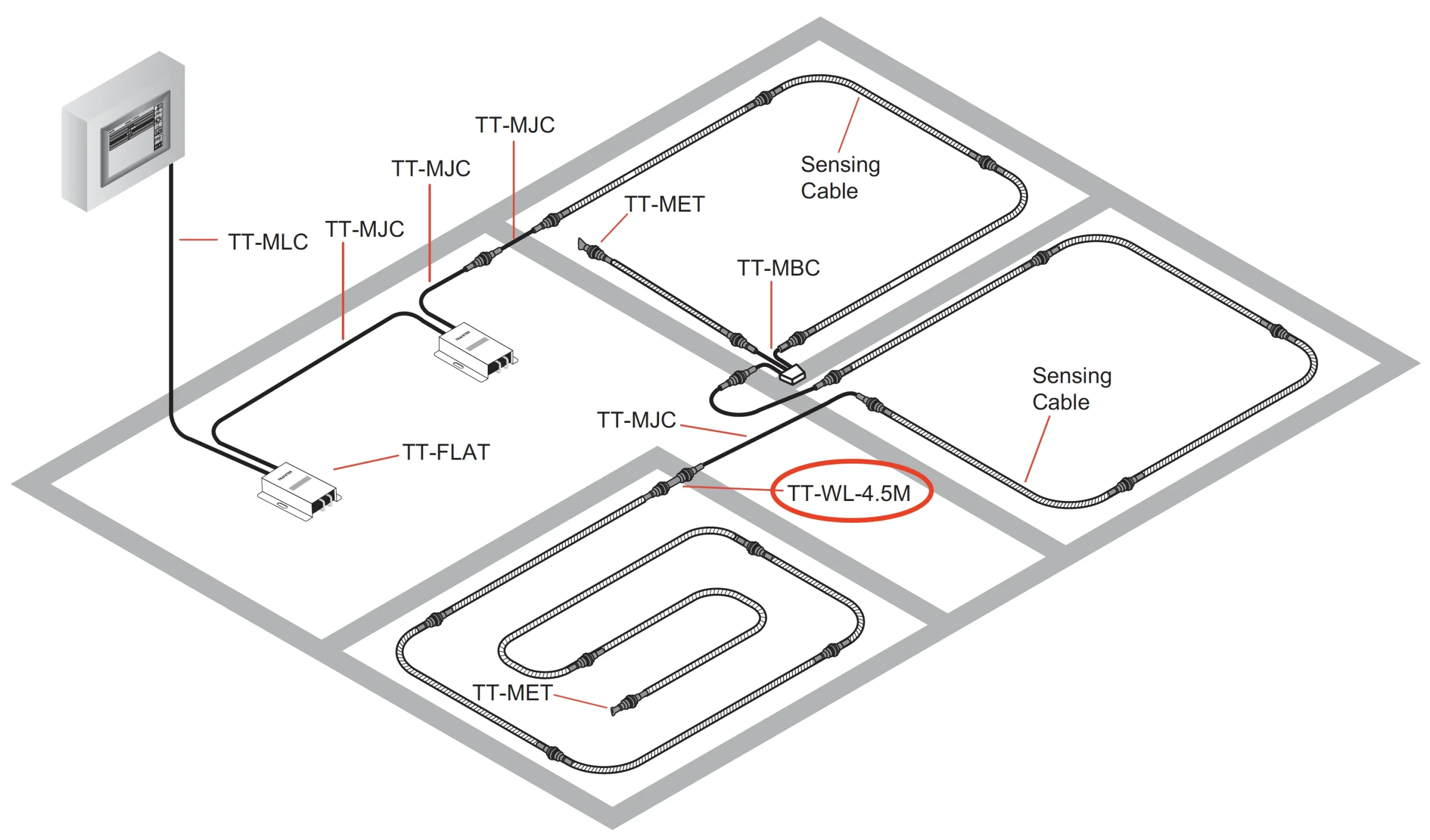

Do kabla sensorowego TT1000 pasują komponenty ze złączem plastikowym „PC” (Plastic Connector), opisane na tej stronie.
