Kabel sensorowy TraceTek TT3000 to zaawansowane rozwiązanie do wykrywania cieczy przewodzących na całej długości przewodu. Jest w stanie wykrywać większość kwasów, zasad, a nawet wodę dejonizowaną, precyzyjnie lokalizując miejsce wycieku. Zintegrowany z modułem alarmowo-lokalizacyjnym TraceTek, przewód TT3000 natychmiast informuje o wycieku, wyzwalając alarm oraz wskazując dokładną lokalizację z precyzją do jednego metra.
Kabel TT3000 jest modułowy i wyposażony w prefabrykowane złącza dostępne w standardowych długościach, co ułatwia instalację i konfigurację systemu. Niezależnie od przewodności wyciekającego płynu, obwód pomiarowy zapewnia skuteczne wykrywanie różnych cieczy bez konieczności dodatkowej kalibracji czy modyfikacji konstrukcyjnych.
Dzięki swojej lekkiej, cienkiej i elastycznej budowie, kabel TT3000 idealnie nadaje się do instalacji w różnych miejscach, takich jak podłogi, przestrzenie pod urządzeniami, wokół rur, zbiorników magazynowych oraz w tacach ociekowych. Gładka powierzchnia przewodu ułatwia szybkie schnięcie po wykryciu wycieku, co czyni go wszechstronnym i efektywnym rozwiązaniem do monitorowania wycieków cieczy
Kabel sensorowy TT3000 przeznaczony jest do wykrywania wycieków niebezpiecznych cieczy przewodzących i cieczy innych niż czysta woda, takich jak: ścieki, kwasy, wodne roztwory chemiczne; Kwas fosforowy, woda amoniakalna, chlorek 2-etyloheksanoilu, chlorek izobutyroilu, chlorek izononanoilu, chlorek neodekanoilu, chlorek neoheptanoilu, chlorek oktanoilu, chlorek piwaloilu, ureum („Ad Bleu”), kwas octowy 25%/CH3CO-OH, kwas octowy 50%~99. 4% / CH3COOH, chlorek żelazowy / FeCI3, kwas fluorowodorowy 49% / HF, kwas azotowy 15~65% / HNO3, kwas siarkowy 25~98% / H2SO4, etanol (95% w H2O) / CH3-CH2-OH, izopropanol, metanol (do 95% w H2O), wodorotlenek sodu (stężony) /NaOH, Podchloryn sodu / NaOCl, wodorotlenek tetrametyloamonu (TMAH) / (CH3) 4NOH, wodorotlenek amonu NH4OH, anizol, dimetyloformamid, glikol etylenowy, formalina, nadtlenek wodoru / H2O2, środek przeciw zamarzaniu Prestone, aceton (30% w H2O), aceton (50% w H2O). Czas zadziałania zależy od rodzaju, stężenia cieczy i temperatury otoczenia – zapytaj o szczegóły.
Pliki
Dane techniczne
- Dokładność lokalizacji wycieku: +/- 1 m.
- Detekcja cieczy: Woda, kwasy, niebezpieczne ciecze przewodzące prąd.
- Miejsce montażu: płaskie powierzchnie, podłoga, tace ociekowe, pod podłogą techniczną, dookoła zbiorników i pomp.
- Wielkość wycieku uruchamiająca alarm: min. 50 mm w dowolnym punkcie kabla sensorowego.
- Czas schnięcia kabla / resetowalność: wysycha i resetuje się w ciągu 15 sekund od wyjęcia go z wody.
- Sposób czyszczenia: wytrzyj czystą, wilgotną szmatką.
- Złącze: PC – plastikowe.
- Średnica kabla: 6,0 mm.
- Średnica złącza: 13 mm.
- Rdzeń: fluoropolimer zmniejszający palność.
- Minimalny promień gięcia kabla: 50 mm.
- Maksymalna temperatura pracy: 85°C.
- Odporność na ogień: spełnia wymagania NFPA 262.
- Waga kabla: 1 kg / 15 m.
Odporność chemiczna
- Trichloroetylen (100%)
- Kwas siarkowy (98%)
- Kwas chlorowodorowy (37%)
- Heksan (100%)
- Metanol (100%)
- Sodu wodorotlenek (10%)
- Ksylen (100%)
- Aqua regia
Kable działają normalnie po wystawieniu na działanie zgodnie z ASTM D543 w 23°C przez siedem dni. Uwaga: Długotrwała ekspozycja na stężone ketony może spowodować przejściowe zmniejszenie wrażliwości; skonsultować się z przedstawicielem.

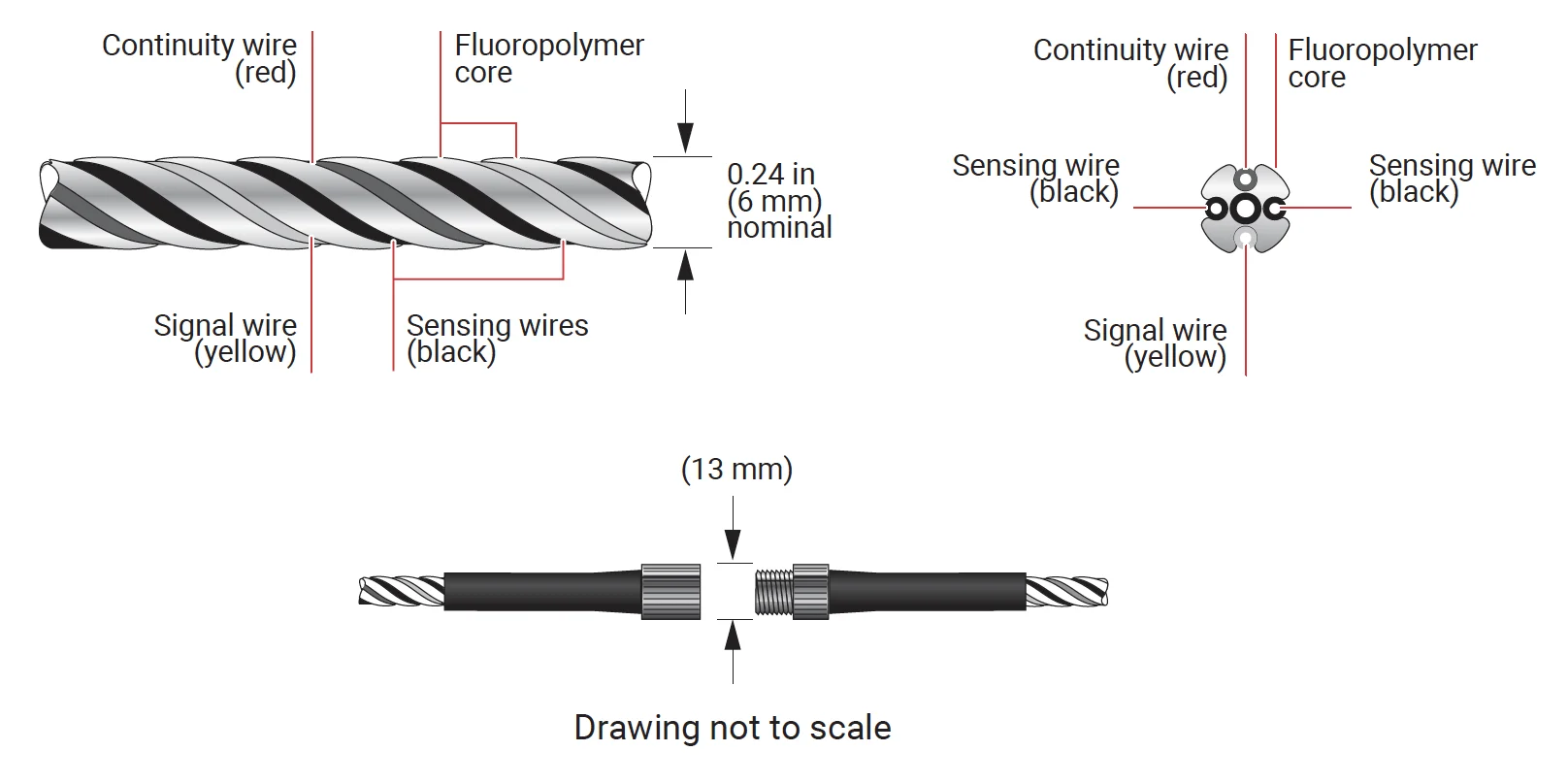

Budowa
Technologia przewodząco-polimerowa TraceTek oraz konstrukcja z fluoropolimeru sprawiają, że kabel sensorowy TT3000 jest wytrzymały mechanicznie i odporny chemicznie. Kabel jest zbudowany z dwóch przewodów sensorowych, przewodu sygnału alarmowego i przewodu ciągłości osadzonych w fluoropolimerowym pręcie nośnym. Ta wytrzymała konstrukcja nie odsłania żadnego metalu i umożliwia ponowne użycie kabla nawet w środowiskach korozyjnych.
Przykładowy schemat
Komponenty
| Kod produktu | Nazwa produktu | Opis produktu |
|---|---|---|
| 148983-000 | TT3000-0.3M-MC | Modułowy kabel sensorowy, 0.3 metra, złącza MC |
| 262789-000 | TT3000-1.5M-MC | Modułowy kabel sensorowy, 1.5 metra, złącza MC |
| 842667-000 | TT3000-3M-MC | Modułowy kabel sensorowy, 3 metry, złącza MC |
| 792293-000 | TT3000-4.5M-MC | Modułowy kabel sensorowy, 4,5 metra, złącza MC |
| 103619-000 | TT3000-7.5M-MC | Modułowy kabel sensorowy, 7.5 metra, złącza MC |
| 048179-000 | TT3000-15M-MC | Modułowy kabel sensorowy, 15 metrów, złącza MC |
| 301795-000 | TT3000-30M-MC | Modułowy kabel sensorowy, 30 metrów, złącza MC |
TraceTek TT-MLC-MC modułowy kabel startujący służy do podłączenia kabla sensorowego lub sondy punktowej do centralki. Jeden koniec kabla jest przygotowany do podłączenia do zacisków w panelu alarmowym, a drugi zakończony metalowym złączem żeńskim. Długość kabla wynosi 4 m.
| Kod produktu | Nazwa produktu | Opis produktu |
|---|---|---|
| 330065-000 | TT-MLC-MC | Modułowy kabel startujący, 4 metry, z jednej strony zakończony złączem żeńskim MC, z drugiej strony przygotowany pod zaciski śrubowe. |

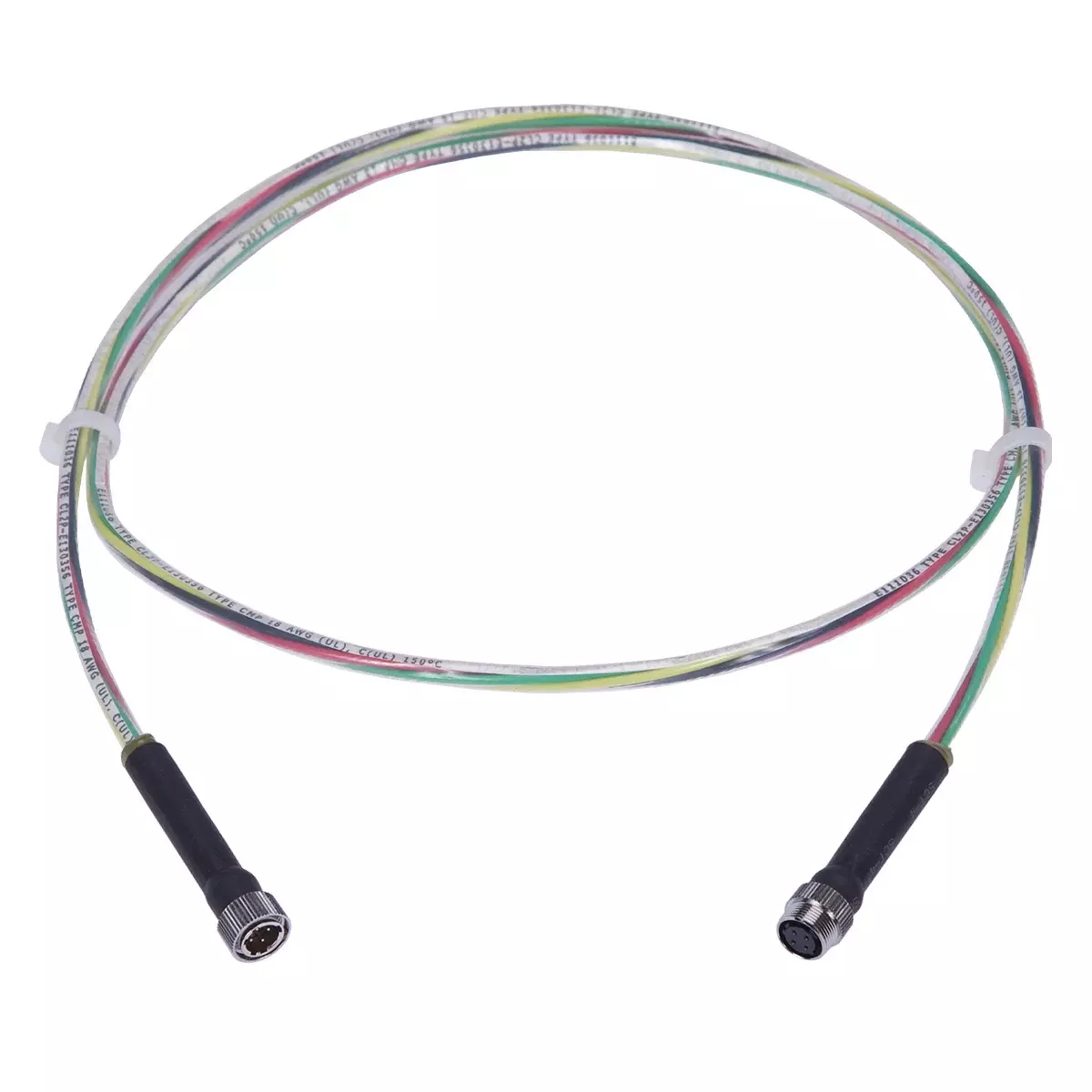

TraceTek TT-MJC-MC zapewnia ciągłość elektryczną pomiędzy kablem startującym, kablami sensorowymi, rozgałęzieniami modułowymi, sondami punktowymi oraz innymi komponentami TraceTek. Wyposażony w złącze metalowe męskie i żeńskie.
| Kod produktu | Nazwa produktu | Opis produktu |
|---|---|---|
| 013247-000 | TT-MJC-1M-MC | Modułowy kabel połączeniowy, 1 metr, złącza MC. |
| 078783-000 | TT-MJC-3M-MC | Modułowy kabel połączeniowy, 3 metry, złącza PC. |
| 169643-000 | TT-MJC-7M-MC | Modułowy kabel połączeniowy, 7 metrów, złącza MC. |
| 057111-000 | TT-MJC-15M-MC | Modułowy kabel połączeniowy, 15 metrów, złącza MC. |
| 935637-000 | TT-MJC-30M-MC | Modułowy kabel połączeniowy, 30 metrów, złącza MC. |

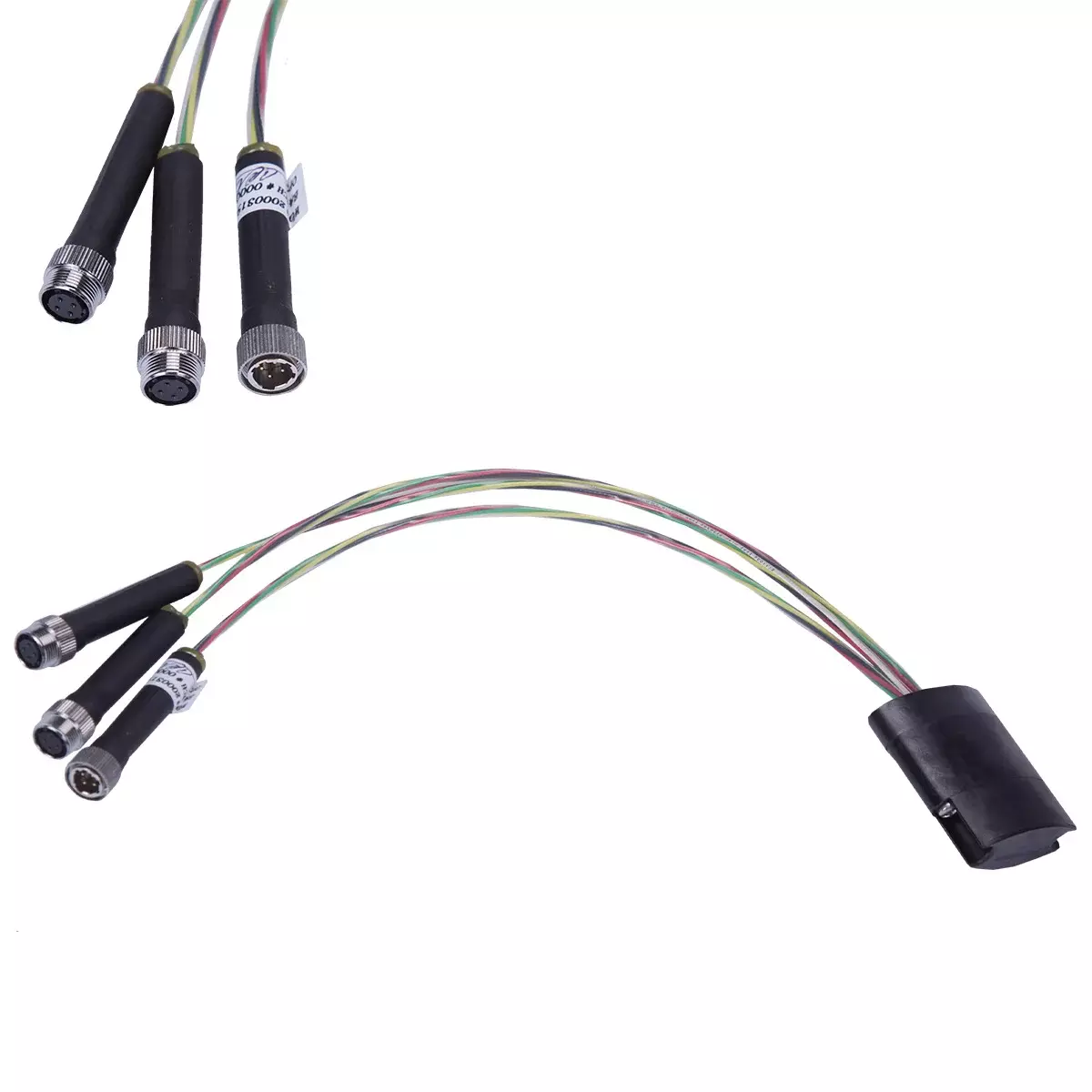

TarceTek TT-MBC-MC modułowe rozgałęzienie obwodu ze złączem metalowym MC. Posiada jedno złącze męskie (wejście) i dwa złącza żeńskie (wyjścia). Dla lepszego i wyraźnego wydzielenia obszarów podczas mapowania każda odnoga symuluje 4,5 m kabla sensorowego, taką wartość należy odliczyć projektując obwód sensorowy.
| Kod produktu | Nazwa produktu | Opis produktu |
|---|---|---|
| 433615-000 | TT-MBC-MC | Rozgałęzienie modułowe z separatorem obszaru, każda odnoga symuluje 4.5 m dla wyraźnego podziału strefy, złącza MC. |

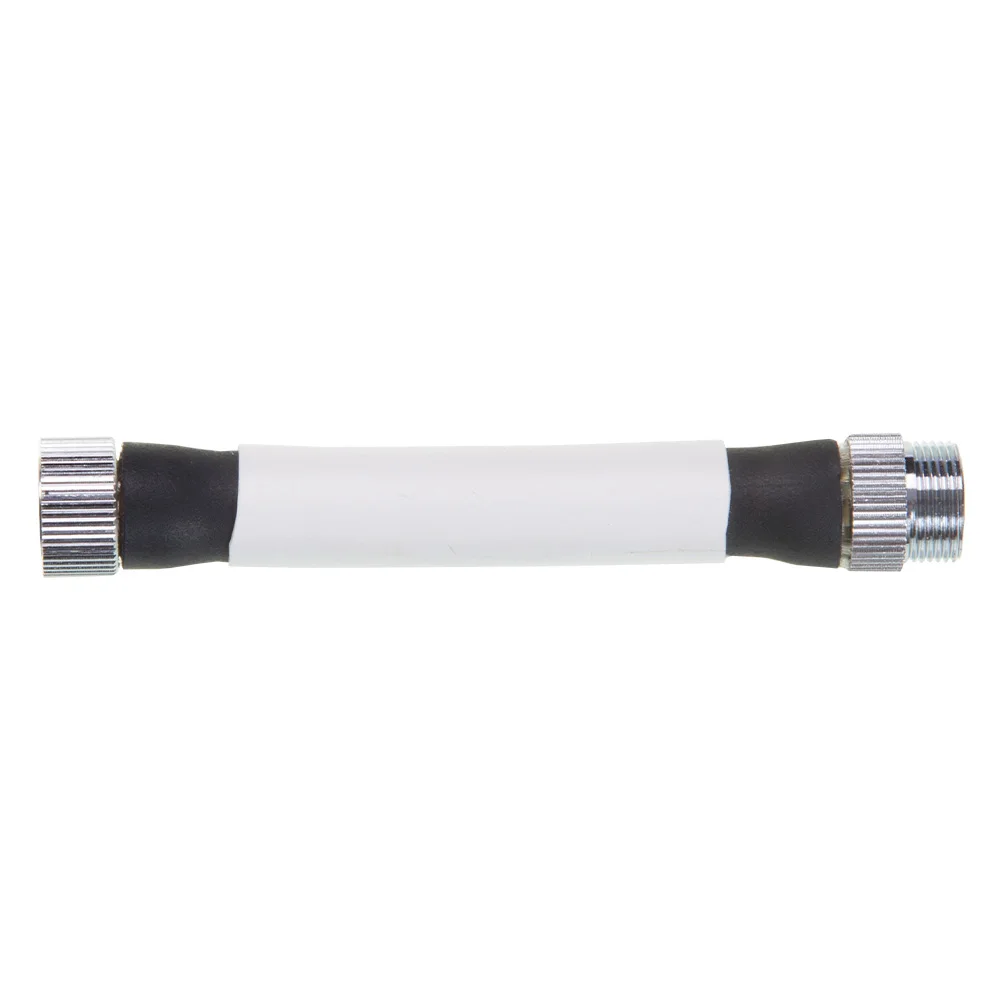

TarceTek TT-WL-4.5M-MC separator obszaru umożliwia wyraźny podział obszarów w obwodzie sensorowym. Symuluje 4,5 m kabla sensorowego, taką wartość należy odliczyć projektując obwód sensorowy. Posiada męskie złącze po jednej stronie i żeńskie złącze po drugiej. Złącze metalowe MC.
Używany (lecz nie jest wymagany) np. w przypadku gdy mamy dwa sąsiadujące obok siebie pomieszczenia przez które przechodzi ten sam obwód detekcyjny i chcemy mieć wyraźny podział w obwodzie na mapie systemu.
| Kod produktu | Nazwa produktu | Opis produktu |
|---|---|---|
| 040821-000 | TT-WL-4.5M/15FT-MC | Separator obszaru dla wyraźnego podziału strefy, symuluje 4.5 m, złącza MC. |
TraceTek TT-MET-MC zakończenie modułowe ze złączem metalowym męskim. Wymagane jest na końcu każdego obwodu sensorowego we wszystkich odgałęzieniach kabli sensorowych TT3000.
| Kod produktu | Nazwa produktu | Opis produktu |
|---|---|---|
| 571293-000 | TT-MET-MC | Zakończenie modułowe męskie, złącze MC. |
TraceTek TT-HDC uchwyty do mocowania kabli sensorowych TT3000 do podłogi, w tacy ociekowej lub do innych płaskich powierzchni.
| Kod produktu | Nazwa produktu | Opis produktu |
|---|---|---|
| 590645-000 | TT-HDC-1/4 | Uchwyty z warstwą klejącą, 50 szt. |
| 168769-000 | TT-HDC-1/4-200-NA | Uchwyty bez kleju do mocowania, 200 szt. |
TraceTek TT-TAG znaczniki służą do identyfikacji odcinków kabli sensorowych i zapisu odległości. Znaczniki mocuje się do przewodu sensorowego poprzez zaciśnięcie (podobnie jak opaskę kablową). Zestaw zawiera 50 żółtych, dobrze widocznych znaczników i pisak permanentny. Znaczniki należy stosować co 4 – 5 metrów oraz w punktach mapowania. Przeczytaj jak używać.
| Kod produktu | Nazwa produktu | Opis produktu |
|---|---|---|
| 407347-000 | TT-TAG | Znaczniki do mapowania, kolor żółty, 50 sztuk. |
Narzędzie do mapowania kabla sensorowego TT1000 i TT3000. Zapewnia alternatywną metodę symulacji wycieków na segmentach kabla sensorowego bez oplotu. Przeczytaj jak używać.
| Kod produktu | Nazwa produktu | Opis produktu |
|---|---|---|
| E43135-000 | TT-MAP-TOOL | Narzędzie do mapowania kabla sensorowego TT1000 i TT3000. |
TraceTek TT-MAPPING-CAP-MC terminal zakończeniowy symulujący wyciek, używany do mapowania kabli sensorowych: TT1000, TT1100-OHP. Przeczytaj jak używać.
| Kod produktu | Nazwa produktu | Opis produktu |
|---|---|---|
| P000000871 | TT-MAPPING-CAP-MC | Terminal zakończeniowy symulujący wyciek, używany do mapowania TT1000, TT3000, złącze MC |
