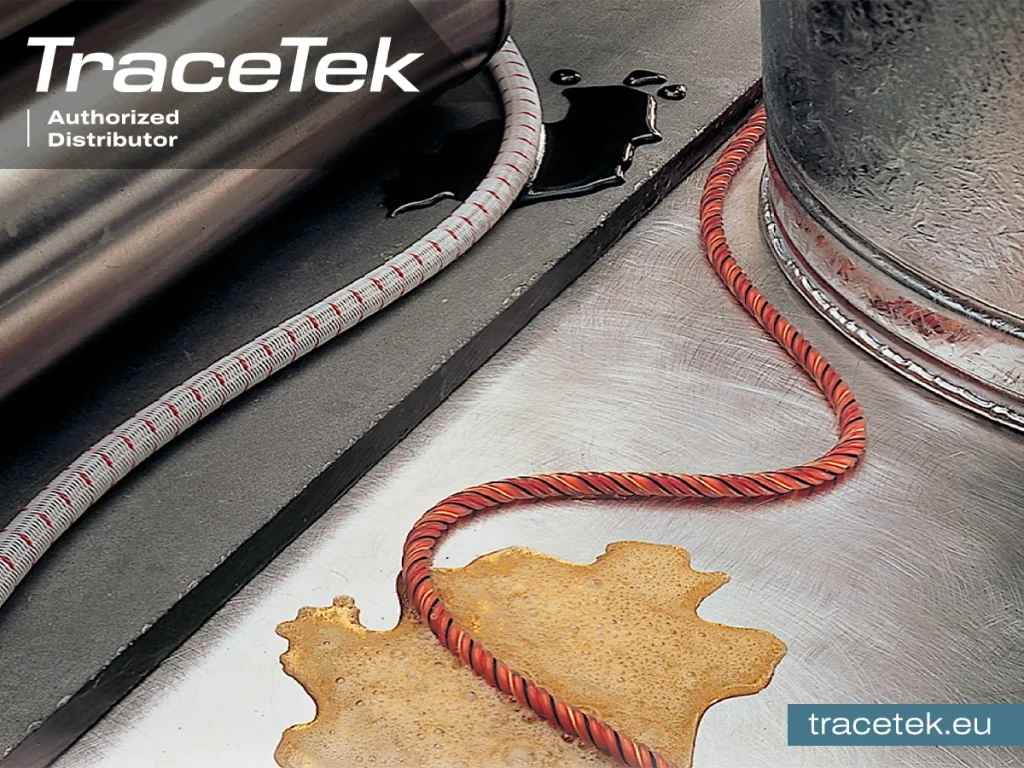

Wyciek rozpuszczalników organicznych stanowi jedno z największych zagrożeń w instalacjach przemysłowych, chemicznych i paliwowych. Szybka detekcja oraz dokładna lokalizacja miejsca awarii decydują o ograniczeniu strat i bezpieczeństwie obiektu. Kable sensorowe TraceTek TT5001, TT5000-HS oraz TT5000-HUV rozwiązują ten problem poprzez ciągły monitoring na całej swojej długości i natychmiastową reakcję na kontakt z cieczą.
Jak działa kabel sensorowy do rozpuszczalników
Kabel sensorowy wykrywa ciecz w dowolnym punkcie swojej długości. Po kontakcie z rozpuszczalnikiem zmienia swoje właściwości elektryczne, co system monitorujący interpretuje jako alarm. Jednocześnie system wskazuje miejsce wycieku z dokładnością do około 1 metra . Kluczową cechą jest brak reakcji na wodę, co eliminuje fałszywe alarmy i pozwala stosować rozwiązanie w środowiskach o podwyższonej wilgotności .
Jakie rozpuszczalniki organiczne wykrywają czujniki serii TT5001?
Przykładowy czas reakcji dla kabli sensorowych przy 20°C:
- Toluen – 10 min
- Dichlorometan (chlorek metylenu) – 5 min
- 1, 1, 1-trichloroetylen (TCE) – 8 min
- Trichloroetan (TCA) – 20 min
- Keton metyloetylowy (MEK)† – 10 min†
- Aceton† – 10 min†
- N-metylopirolidon (NMP)† – 60 min†
- Alkohol izopropylowy (bezwodny) – 90 min
- Inne prosimy o kontakt.
†Dłuższe zanurzenie w ketonach obniża wydajność kabla sensorycznego.
Czujniki z tej serii nie reagują na wodę.
Uwaga: Podane czasy reakcji mają charakter wyłącznie poglądowy i nie są gwarantowanymi czasami reakcji. Należy przetestować swój konkretny płyn, aby ustalić, czy czas reakcji kabla sensorowego spełnia potrzeby w konkretnym zastosowaniu. Skontaktuj się z dystrybutorem.
TT5001 – uniwersalny czujnik / kabel do rozpuszczalników
TT5001 stanowi podstawowe rozwiązanie do wykrywania szerokiej gamy rozpuszczalników organicznych. Kabel pracuje w sposób liniowy, dzięki czemu monitoruje duże powierzchnie bez konieczności stosowania punktowych czujników.
Jego konstrukcja opiera się na technologii polimerów przewodzących oraz wzmocnionej osłonie fluoropolimerowej, co zapewnia wysoką odporność mechaniczną i chemiczną . Kabel można dowolnie konfigurować, docinać na miejscu i łączyć w dłuższe odcinki, co pozwala dopasować system do konkretnej instalacji .
W praktyce TT5001 stosuje się:
- w wannach wychwytowych i pod zbiornikami,
- w kanałach technicznych,
- w instalacjach podwójnych rurociągów,
- w przestrzeniach technologicznych i magazynowych.
Dodatkową zaletą jest określony czas reakcji dla różnych substancji, np. kilka minut dla dichlorometanu czy około 10 minut dla toluenu . Pozwala to projektować systemy dopasowane do konkretnych mediów.
TT5000-HS – czujnik / kabel do instalacji podziemnych
TT5000-HS zaprojektowano do pracy w instalacjach podziemnych, szczególnie w rurociągach prowadzonych w osłonach PVC. Konstrukcja zewnętrzna z włókien polietylenowych zwiększa wytrzymałość mechaniczną oraz znacząco redukuje tarcie podczas przeciągania kabla. Przewodnik instalacji kabli sensorowych na rurociągach napowietrznych.
Kabel wytrzymuje siły ciągnięcia przekraczające 100 kg, co umożliwia instalację na długich odcinkach bez ryzyka uszkodzenia . Można tworzyć obwody o długości nawet kilkuset metrów, a kilka odcinków łączyć w jeden system monitorowany z jednego miejsca .
TT5000-HS sprawdza się w:
- rurociągach paliwowych,
- instalacjach podziemnych,
- systemach przesyłu chemikaliów,
- infrastrukturze rozległej, gdzie wymagany jest monitoring na dużych dystansach.
Rdzeń detekcyjny pozostaje taki sam jak w TT5001, dlatego kabel zachowuje identyczną czułość na rozpuszczalniki, ale zyskuje znacznie większą odporność mechaniczną i trwałość w gruncie .
TT5000-HUV – czujnik / kabel do instalacji naziemnych
TT5000-HUV przeznaczono do pracy na zewnątrz, gdzie kabel narażony jest na promieniowanie UV, opady i zmienne temperatury. Zewnętrzna warstwa ochronna wykonana z włókien o wysokiej odporności chroni kabel przed degradacją i uszkodzeniami mechanicznymi .
Kabel można montować:
- wzdłuż rurociągów naziemnych,
- wokół zaworów i pomp,
- pod instalacjami, gdzie może dochodzić do wycieków powierzchniowych,
- na płaskich powierzchniach technologicznych.
Elastyczna konstrukcja pozwala owijać kabel wokół rur lub prowadzić go liniowo pod instalacją. System można rozbudowywać i dostosowywać do skomplikowanych układów rurociągów .
Kluczowe cechy kabli TraceTek
Wszystkie trzy typy kabli mają wspólne cechy, które decydują o ich skuteczności:
- wykrywanie rozpuszczalników na całej długości kabla,
- brak reakcji na wodę,
- precyzyjna lokalizacja wycieku,
- możliwość budowy długich ciągów detekcyjnych,
- wysoka odporność chemiczna i mechaniczna,
- praca w zakresie temperatur od –20°C do 60°C .
Istotną cechą jest również fakt, że po kontakcie z rozpuszczalnikiem kabel wymaga wymiany, co wynika z charakteru detekcji i zapewnia wysoką wiarygodność pomiaru .
Gdzie system daje największe korzyści
Systemy oparte na kablach sensorowych sprawdzają się tam, gdzie klasyczne czujniki punktowe nie zapewniają pełnego pokrycia. Dotyczy to szczególnie:
- dużych instalacji przemysłowych,
- baz paliw i terminali,
- laboratoriów chemicznych,
- zakładów produkcyjnych,
- infrastruktury przesyłowej.
Stały monitoring eliminuje konieczność ręcznej kontroli i pozwala reagować natychmiast po pojawieniu się wycieku.
Podsumowanie
Kable sensorowe TT5001, TT5000-HS oraz TT5000-HUV tworzą spójny system wykrywania wycieków rozpuszczalników organicznych. Każdy z nich odpowiada innym warunkom pracy: uniwersalnym, podziemnym i naziemnym. Dzięki temu możliwe jest zabezpieczenie całej instalacji jednym standardem technologii. Precyzyjna detekcja, odporność na środowisko oraz możliwość dowolnej konfiguracji sprawiają, że rozwiązanie to stanowi skuteczne narzędzie w ochronie instalacji i środowiska pracy.
