Czujniki detekcji wycieków wody oraz mieszanin wody z glikolem o maksymalnym stężeniu 40%. Broszura – Water Leak Detection (EN).

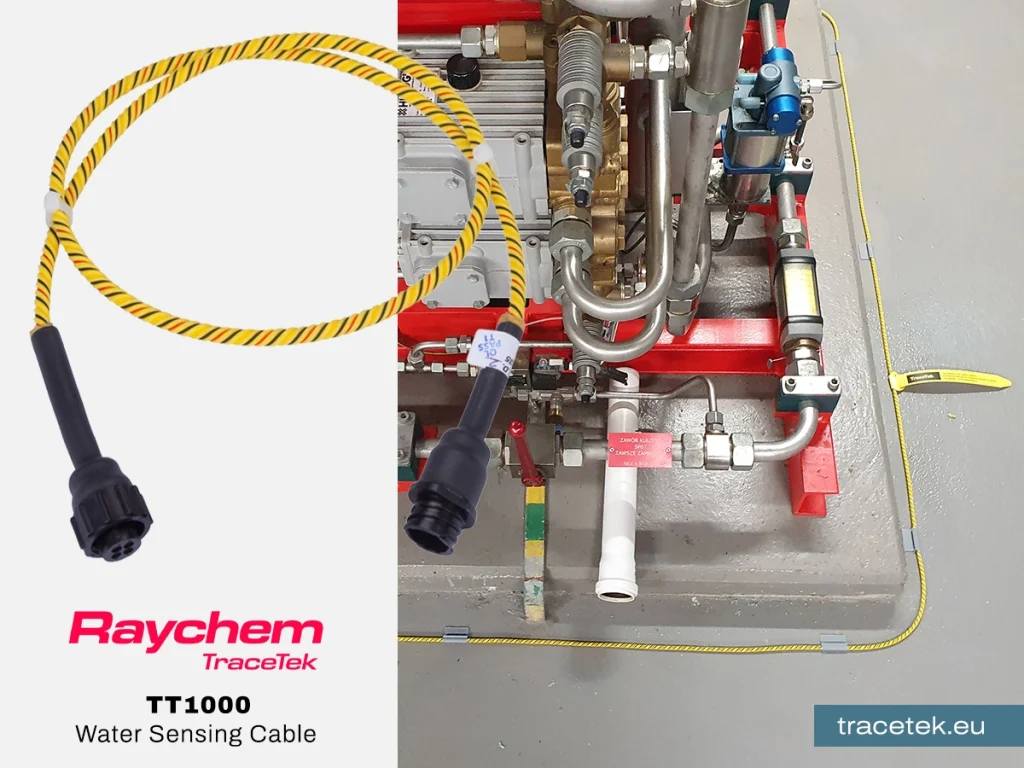

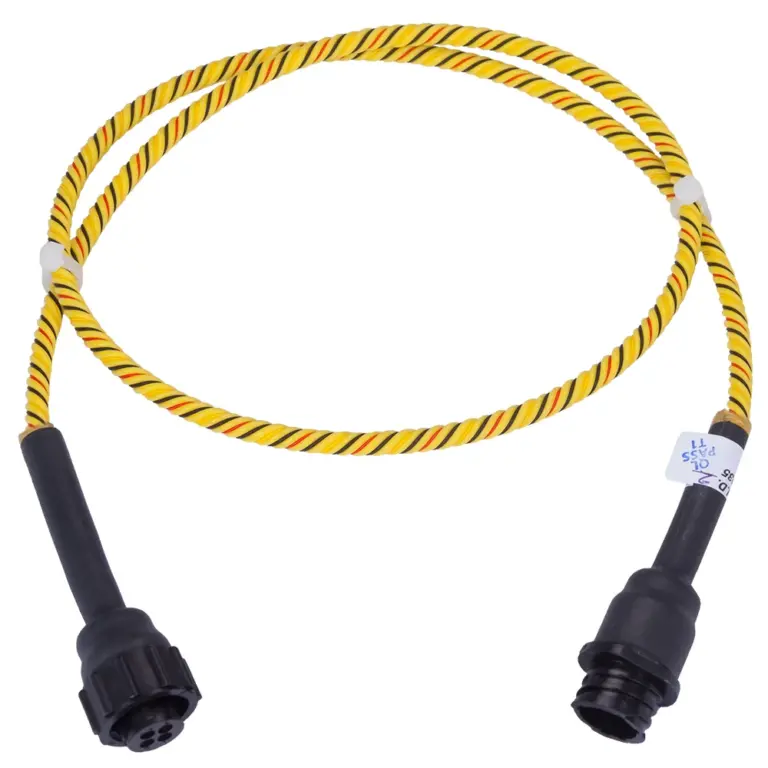

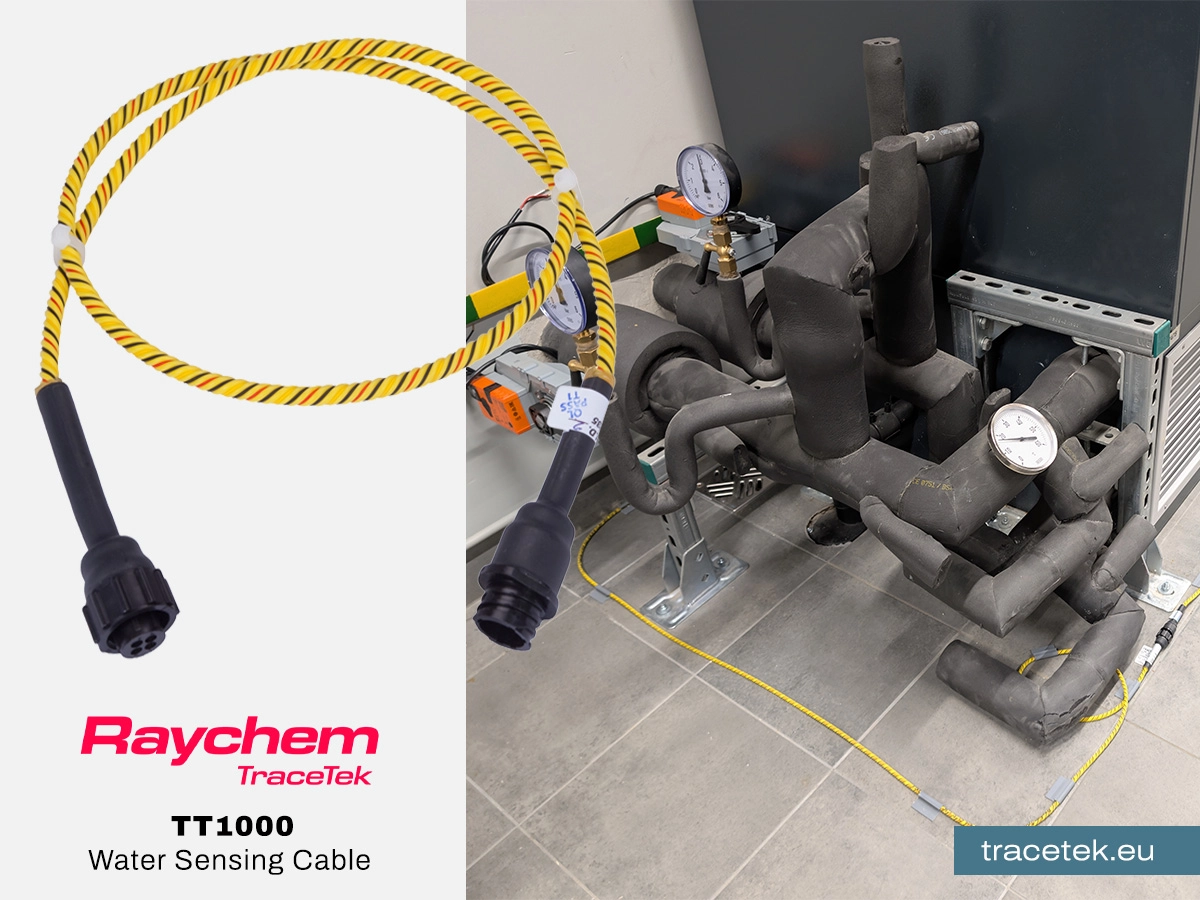

Kabel sensorowy TraceTek TT1000 służy do ciągłej detekcji wycieków wody na podłogach i innych płaskich powierzchniach, zapewniając wykrycie w dowolnym punkcie swojej długości. Współpracuje z modułami alarmowo-lokalizacyjnymi TraceTek, które wskazują miejsce wycieku z dokładnością do 1 m, umożliwiając szybkie działanie. Konstrukcja z polimerów przewodzących i fluoropolimerów zapewnia wysoką odporność mechaniczną, na korozję i ścieranie. TT1000 jest cienki, lekki, elastyczny, szybko schnie i posiada fabryczne złącza ułatwiające łączenie odcinków.

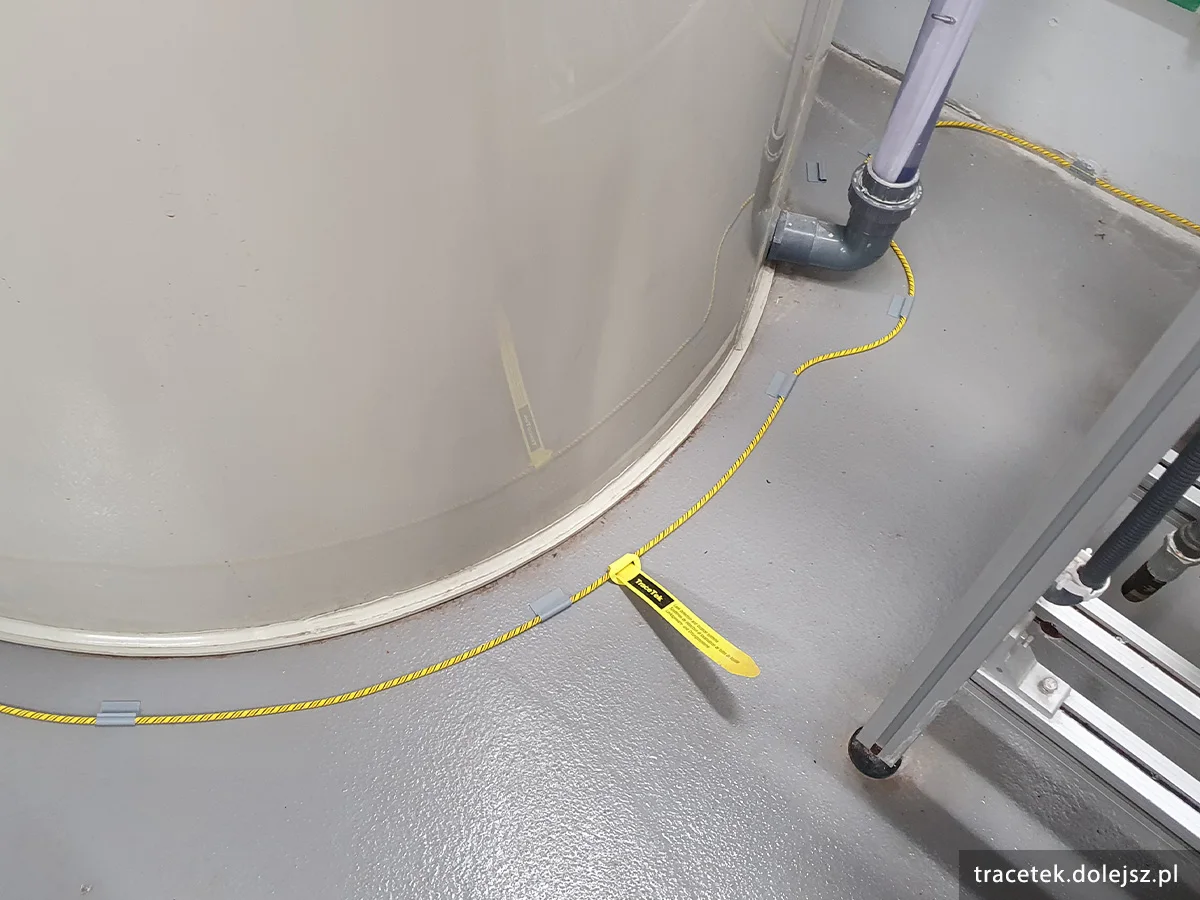

Stosowany pod podłogami technicznymi, w tacach ociekowych, pod rurociągami i grzejnikami, wokół zbiorników oraz w piwnicach i pomieszczeniach wymagających ochrony przed zalaniem. Sprawdza się także w trudno dostępnych przestrzeniach, gdzie kontrola manualna jest ograniczona.
- Dostępne długości: 1, 3, 5, 7.5, 15, 25, 30 m
- Wielkość wycieku uruchamiająca alarm: min. 50 mm w dowolnym punkcie kabla sensorowego.
- Czas schnięcia kabla / resetowalność: wysycha i resetuje się w ciągu 15 sekund od wyjęcia go z wody.
- Sposób czyszczenia: wytrzyj czystą, wilgotną szmatką.
- Złącze: PC – plastikowe.
- Średnica kabla: 6,0 mm.
- Średnica złącza: 23 mm.
- Rdzeń: fluoropolimer zmniejszający palność.
- Minimalny promień gięcia kabla: 50 mm.
- Maksymalna temperatura pracy: 75°C.
- Odporność na ogień: spełnia wymagania NFPA 262.
- Waga kabla: 1 kg / 15 m.

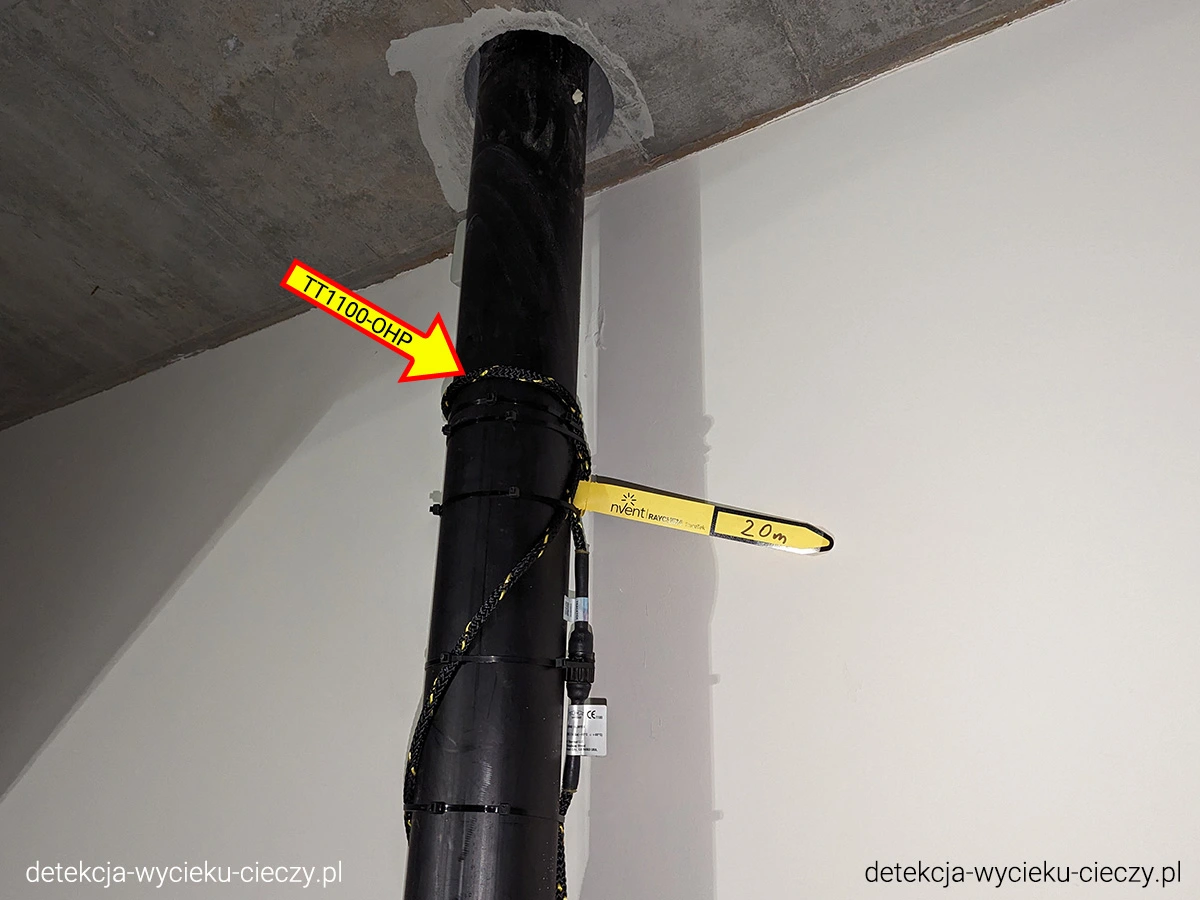

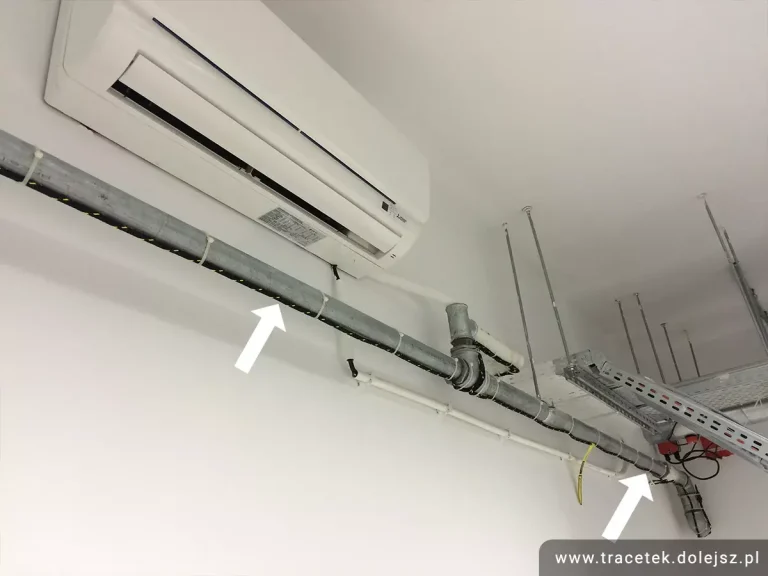

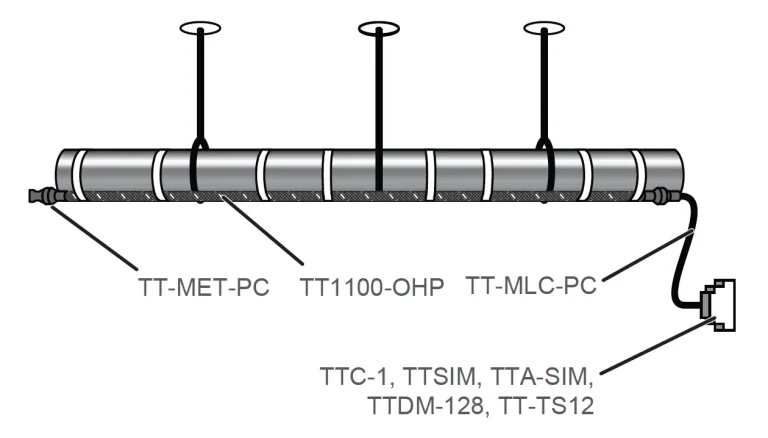

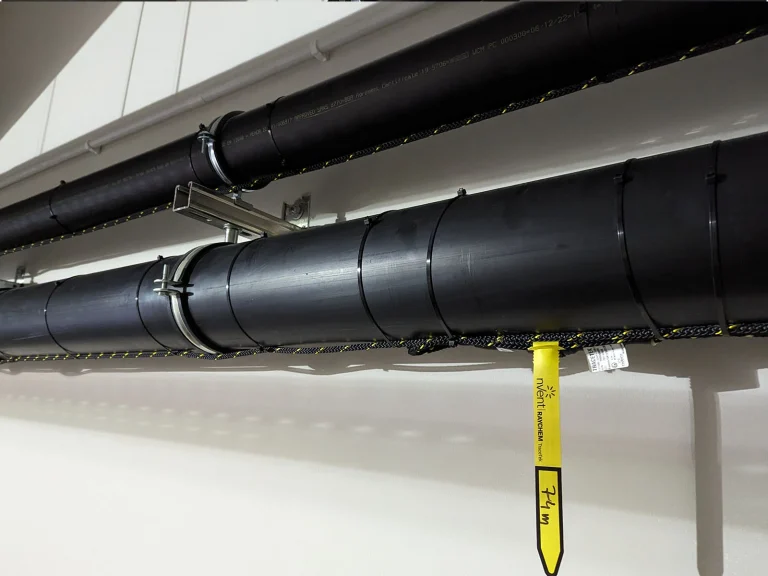

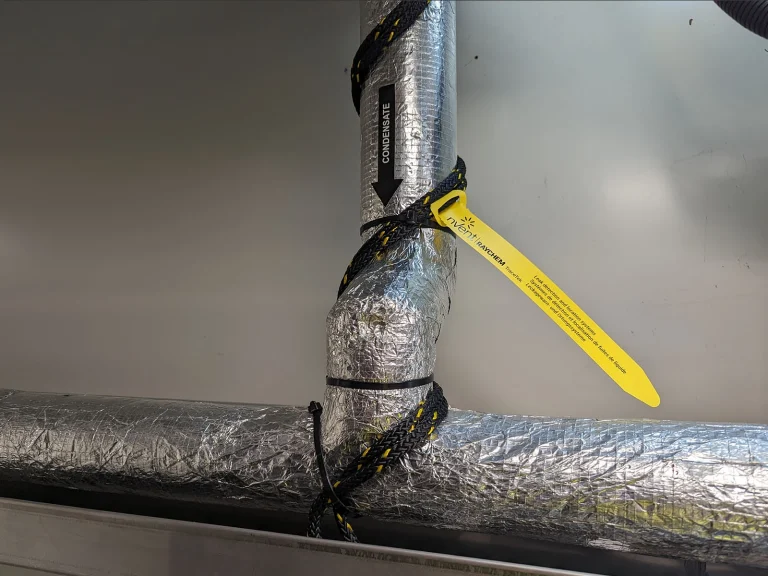

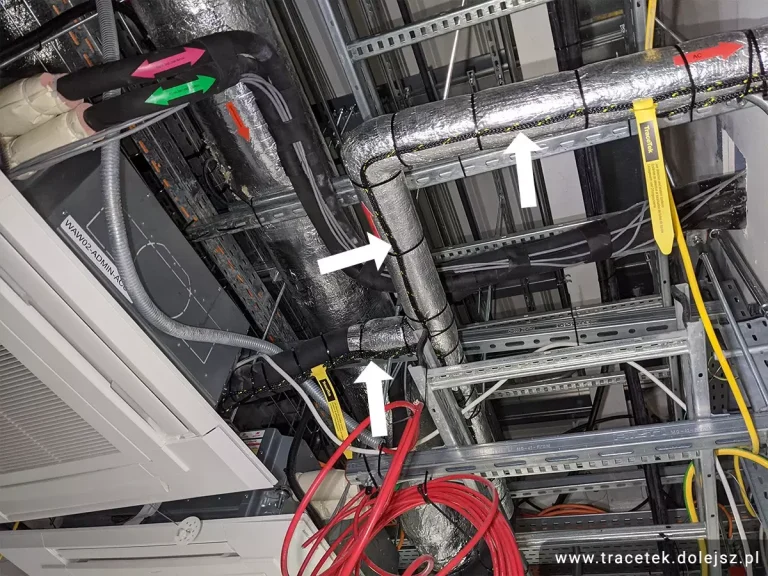

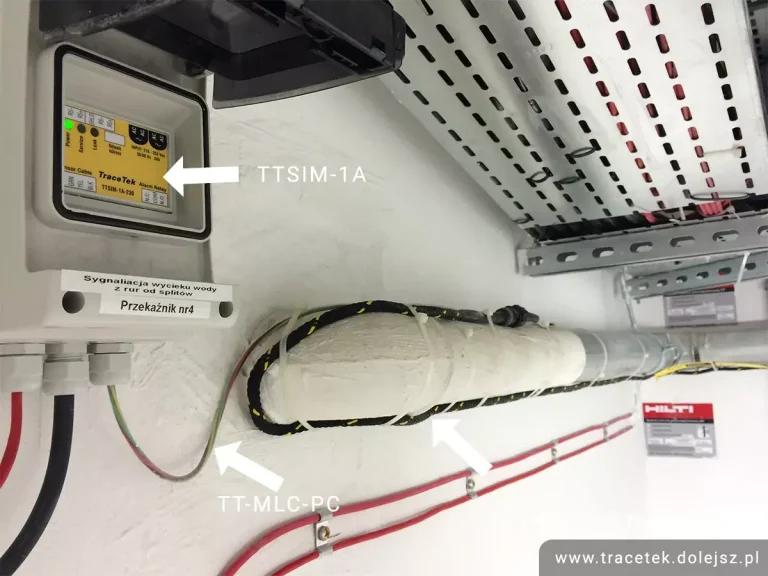

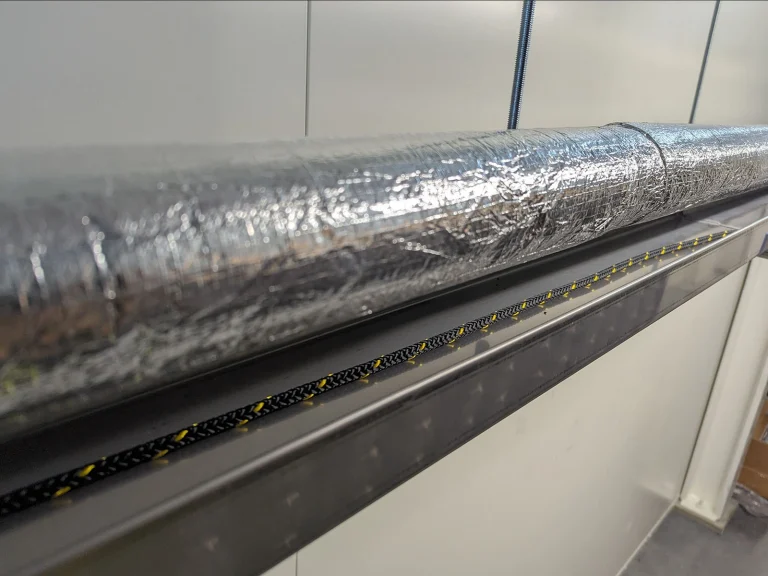

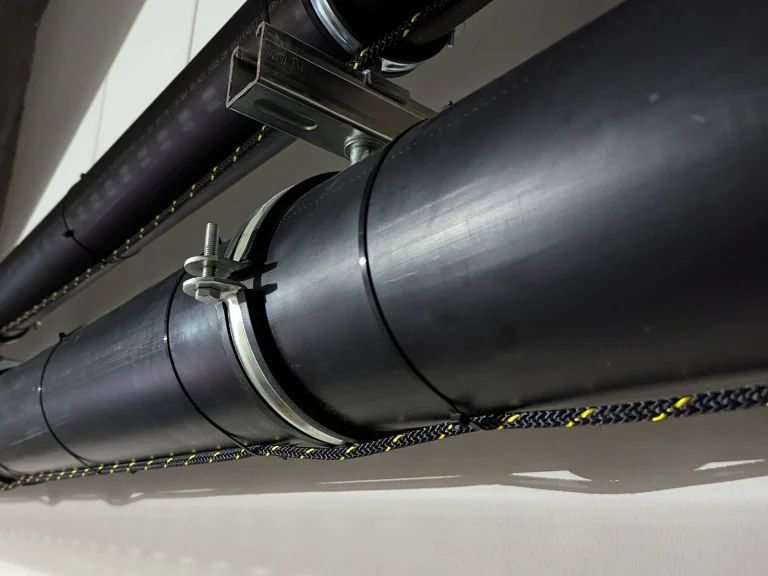

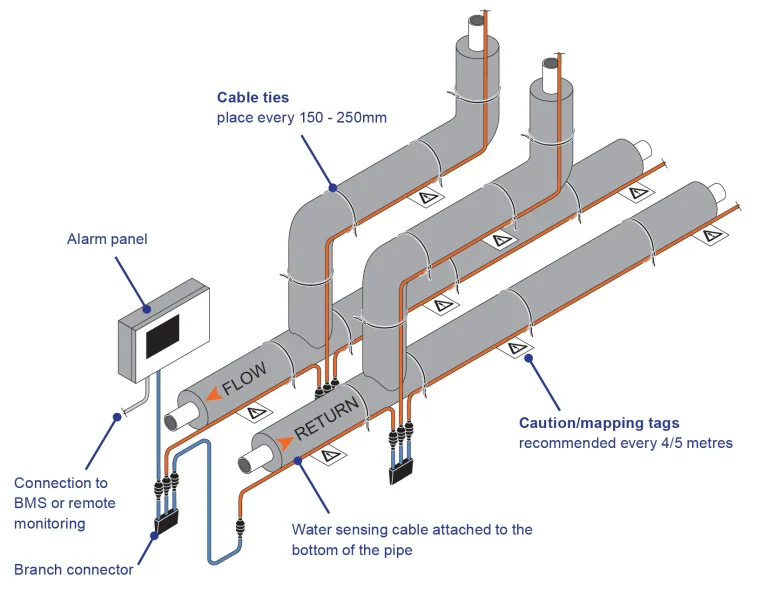

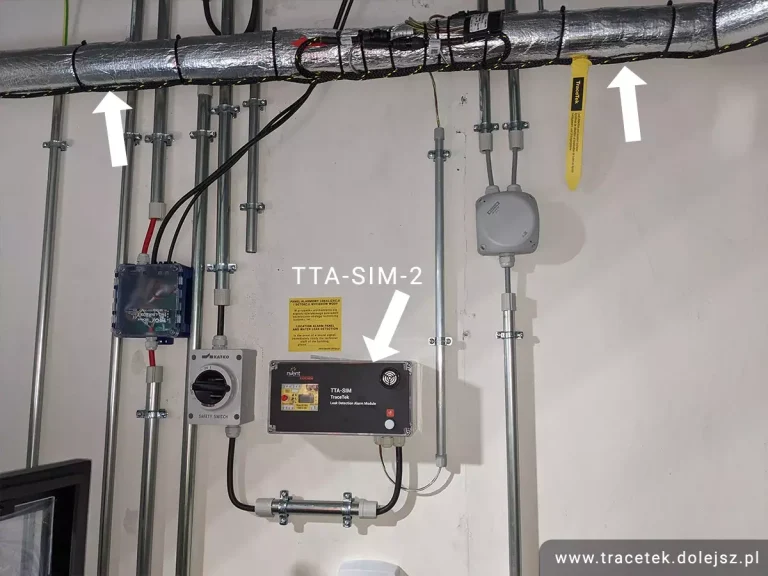

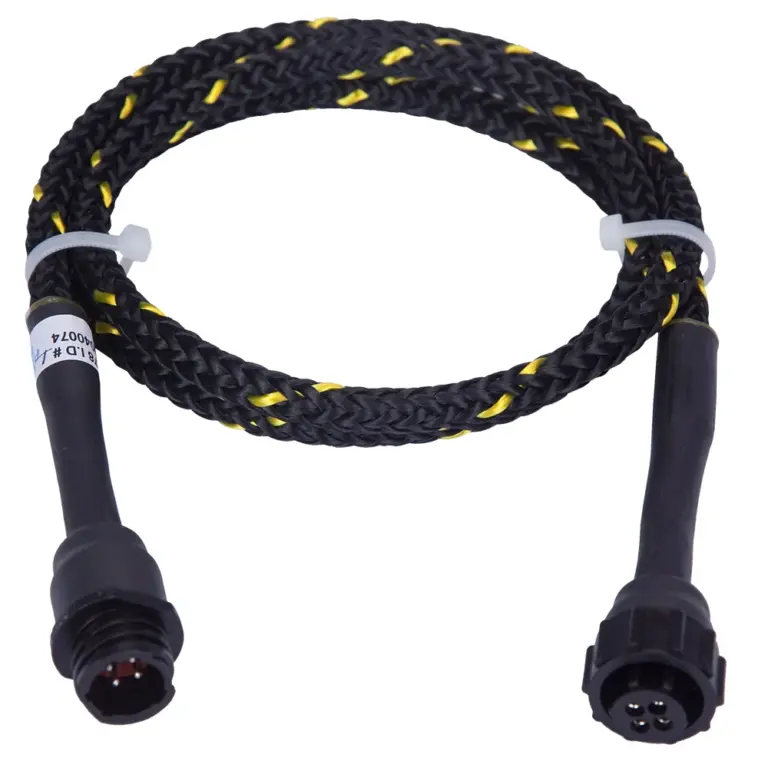

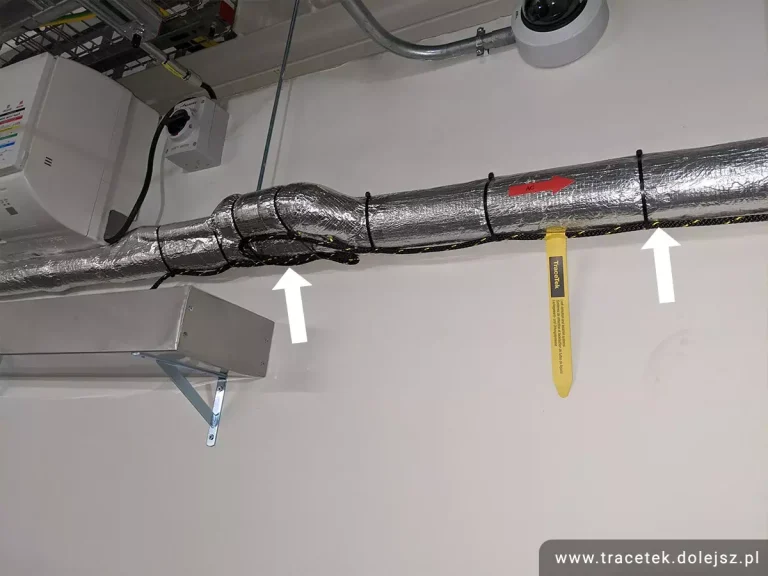

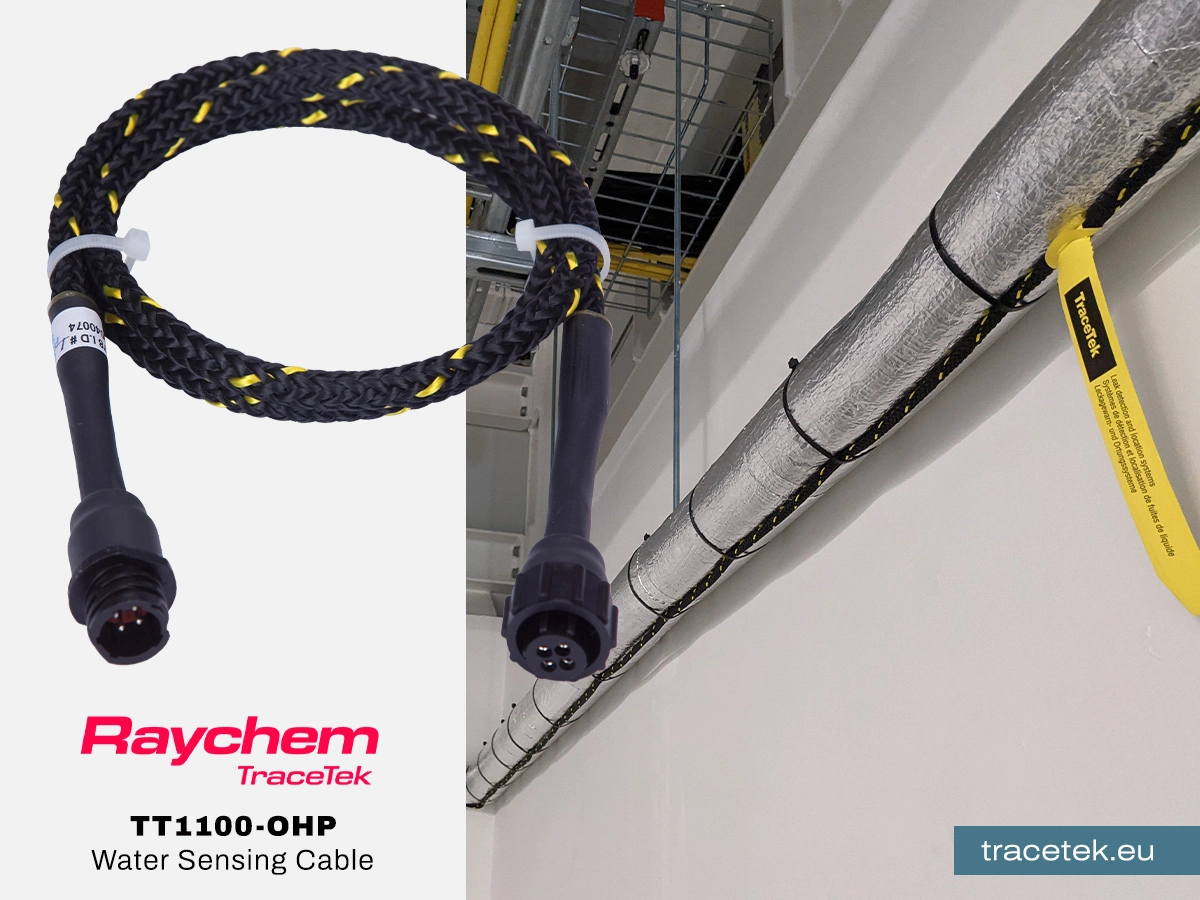

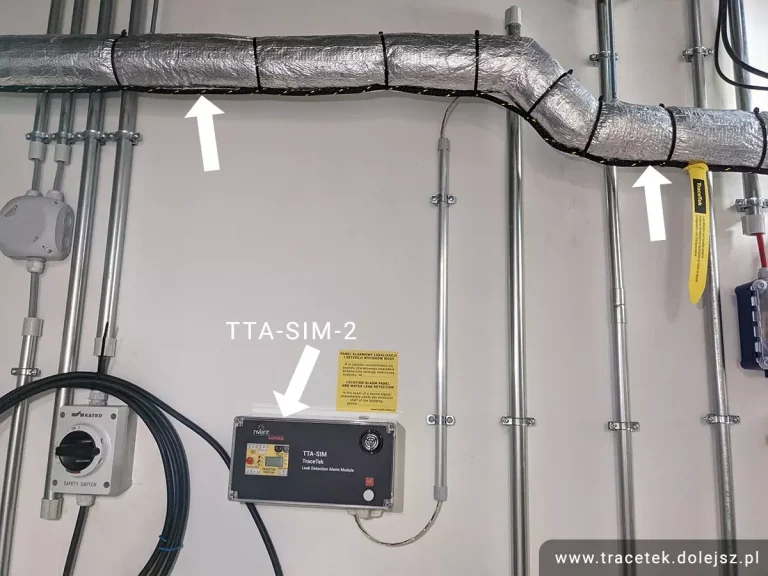

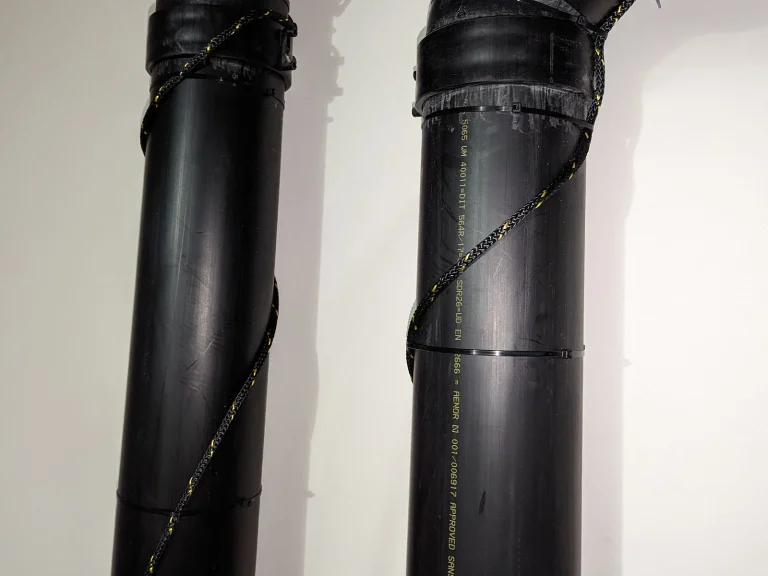

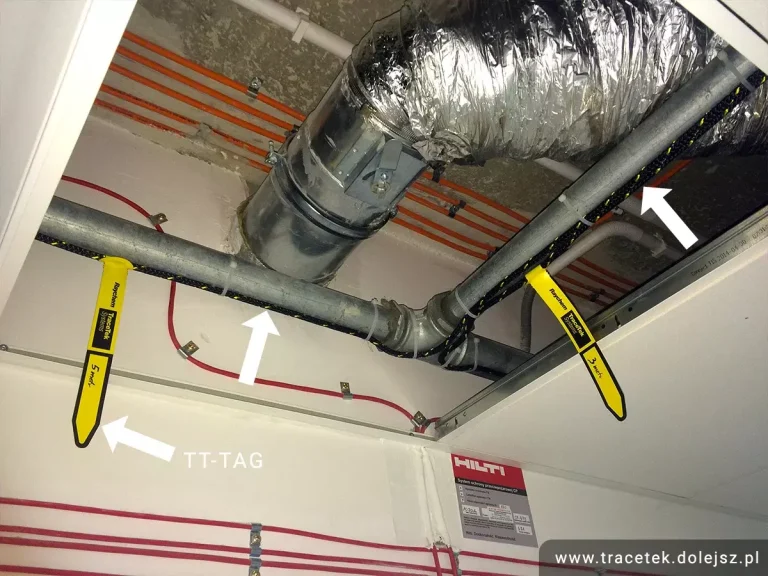

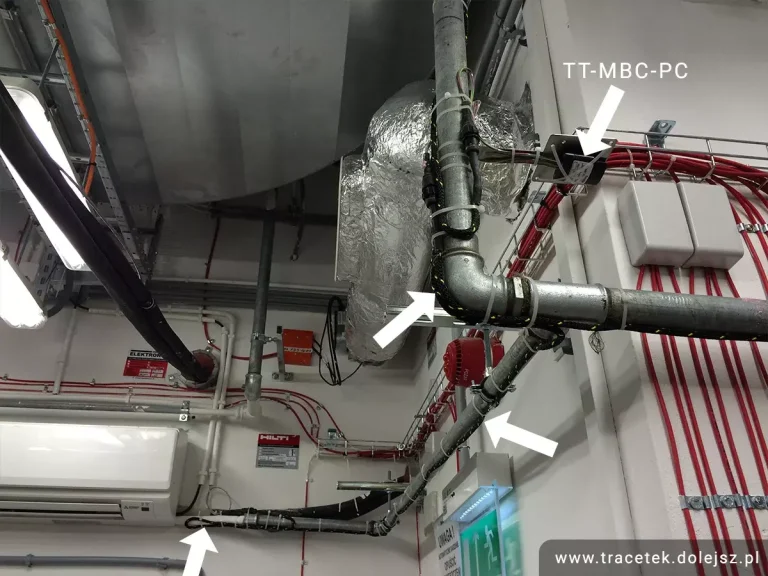

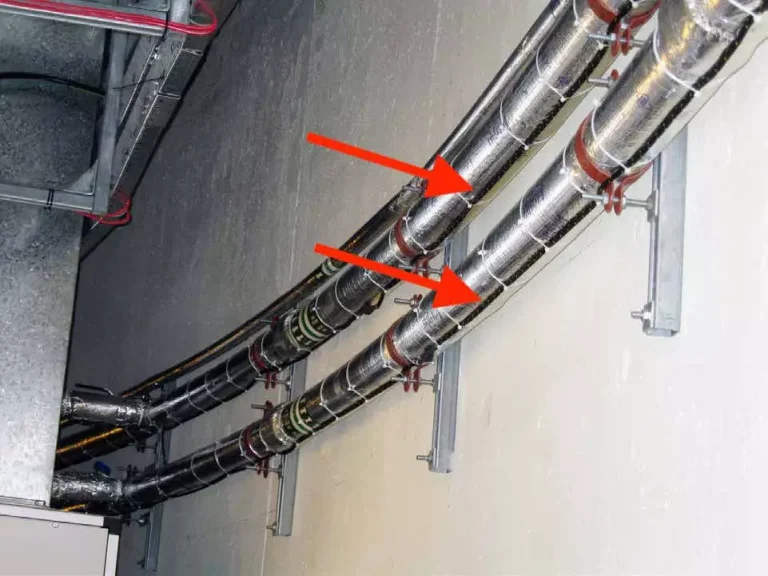

Kabel sensorowy TraceTek TT1100-OHP przeznaczony jest do detekcji wycieków z podwieszanych rurociągów: przeciwpożarowych, kanalizacyjnych, odprowadzających skropliny, instalacji C.O. oraz rur z ciepłą i zimną wodą. Stosowany nad sufitami podwieszanymi pozwala monitorować instalacje wodne i HVAC w miejscach krytycznych, takich jak Data Center czy serwerownie.

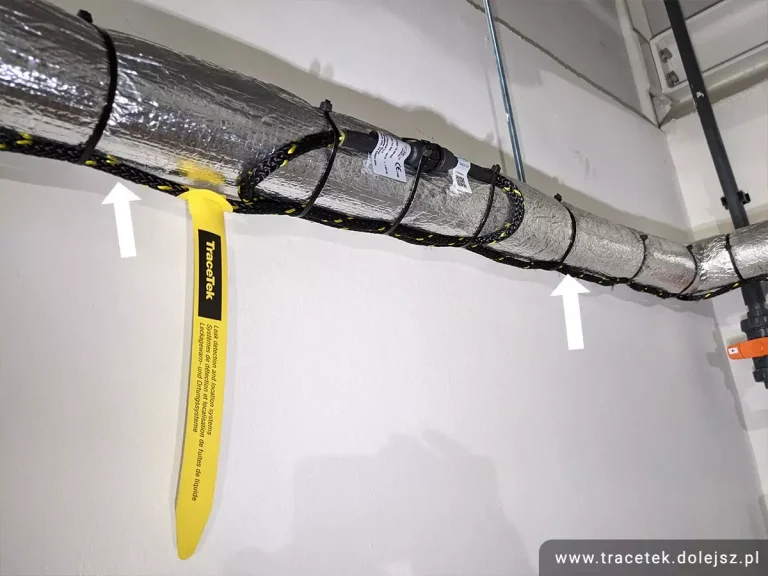

Wykrywa wodę na całej długości i współpracuje z modułami alarmowo-lokalizacyjnymi TraceTek, określając miejsce wycieku z dokładnością do 1 m. Mocowany nylonowymi opaskami bez konieczności tacy ociekowej. Chłonny oplot z włókien syntetycznych działa jak knot, wykrywając nawet małe wycieki wielkości kałuży ok. 50 mm i kierując wodę do elementu detekcyjnego. Oplot zwiększa odporność mechaniczną, ułatwia montaż i szybko schnie po kontakcie z wodą.

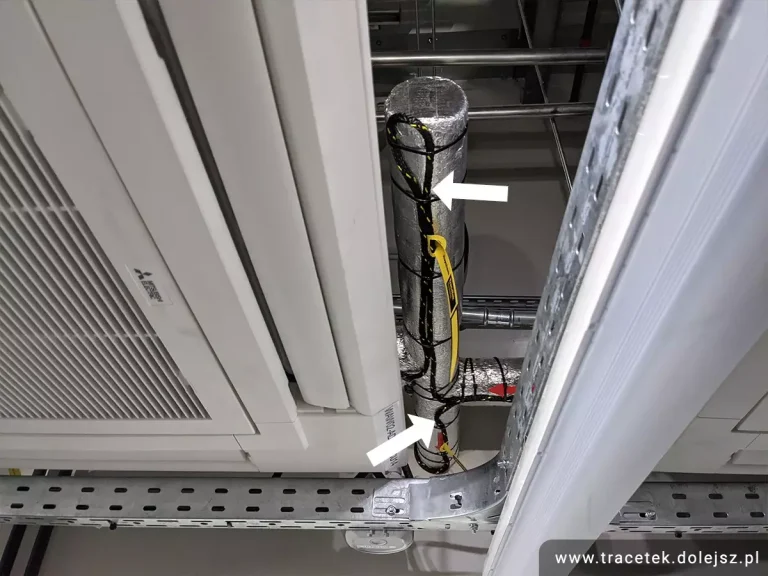

Elastyczna konstrukcja umożliwia instalację w trudnych miejscach: nad przestrzeniami roboczymi, w pionach technicznych, kanałach i przestrzeniach podpodłogowych. Kabel zapewnia wczesną i precyzyjną detekcję wycieków, chroniąc budynek przed uszkodzeniami wynikającymi z niewidocznych lub trudno dostępnych nieszczelności.
- Dostępne długości: 1, 3, 5, 7.5, 15, 25, 30 m.
- Wielkość wycieku uruchamiająca alarm: min. 50 mm w dowolnym punkcie kabla sensorowego.
- Czas schnięcia kabla / resetowalność: wysycha i resetuje się w ciągu 15 sekund od wyjęcia go z wody.
- Sposób czyszczenia: wytrzyj czystą, wilgotną szmatką.
- Złącze: PC – plastikowe.
- Średnica kabla: 8,2 mm.
- Średnica złącza: 23 mm.
- Rdzeń: fluoropolimer zmniejszający palność.
- Minimalny promień gięcia kabla: 50 mm.
- Maksymalna temperatura pracy: 80°C.
- Odporność na ogień: spełnia wymagania NFPA 262.
- Waga kabla: 5.86 kg / 100 m.

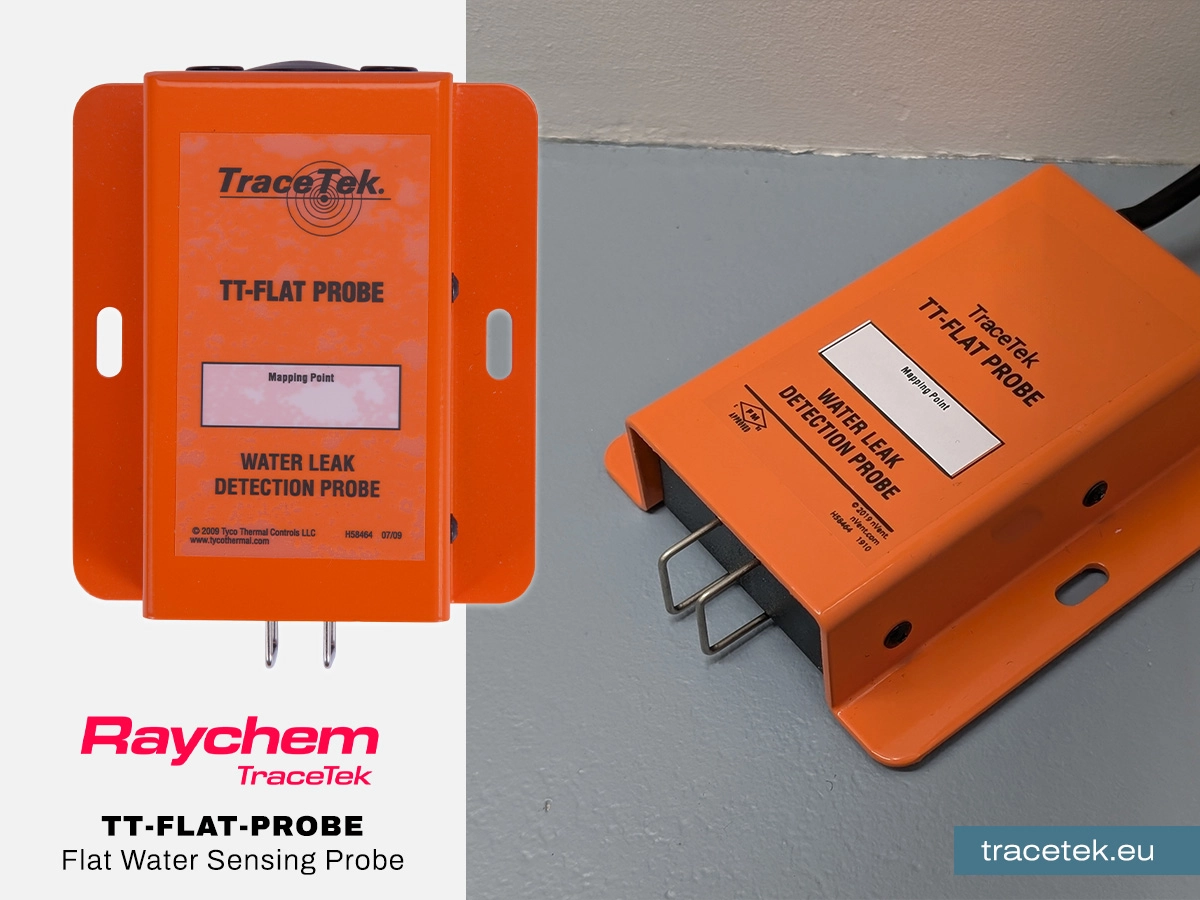

Czujnik punktowy TraceTek TT-FLAT-PROBE służy do detekcji wycieków wody, cieczy niebezpiecznych oraz kwasów przewodzących prąd. Montuje się go w ściśle określonych miejscach: na podłodze, w tacach ociekowych lub na ścianie na wysokości krytycznej, przy użyciu śrub albo kleju. Obudowa wykonana jest z aluminium powlekanego żywicą epoksydową, a pomarańczowy kolor ułatwia optyczną identyfikację miejsca instalacji. Sondy czujnika wykonane są ze stali nierdzewnej 363 i wykrywają ciecz przy minimalnej głębokości około pięciu milimetrów.
Czujnik sprawdza się tam, gdzie zastosowanie kabli sensorowych jest nieodpowiednie, a także w pomieszczeniach o podwyższonej wilgotności.
Posiada listwy zaciskowe i rezystory symulujące długość kabla sensorowego: pierwszy TT-FLAT-PROBE w obwodzie odpowiada długości 8 m kabla, każdy kolejny 16 m. Pracuje w obwodach systemu TraceTek, z możliwością instalacji wielu sond zgodnie z limitem modułu (SIM-1 – maks. 90 sond; SIM-1A, SIM-2 – maks. 9 sond; TTC-1 maks. 5 sond).
- Minimalna wysokość cieczy wzbudzająca sygnał: 5 mm na powierzchni metalowej; 12,7 mm na powierzchni izolacyjnej.
- Obudowa: Aluminium powlekane żywicą epoksydową, kolor pomarańczowy.
- Wnętrze: Czarny plastik ABS, klasa palności UL 94 HB.
- Sonda: Stal nierdzewna 363.
- Zaciski: Sprężynowe.
- Temperatura pracy: 0°C / +50°C.
- Wymiary (sz x w x gł): 98 x 32 x 120 mm.
Komponenty

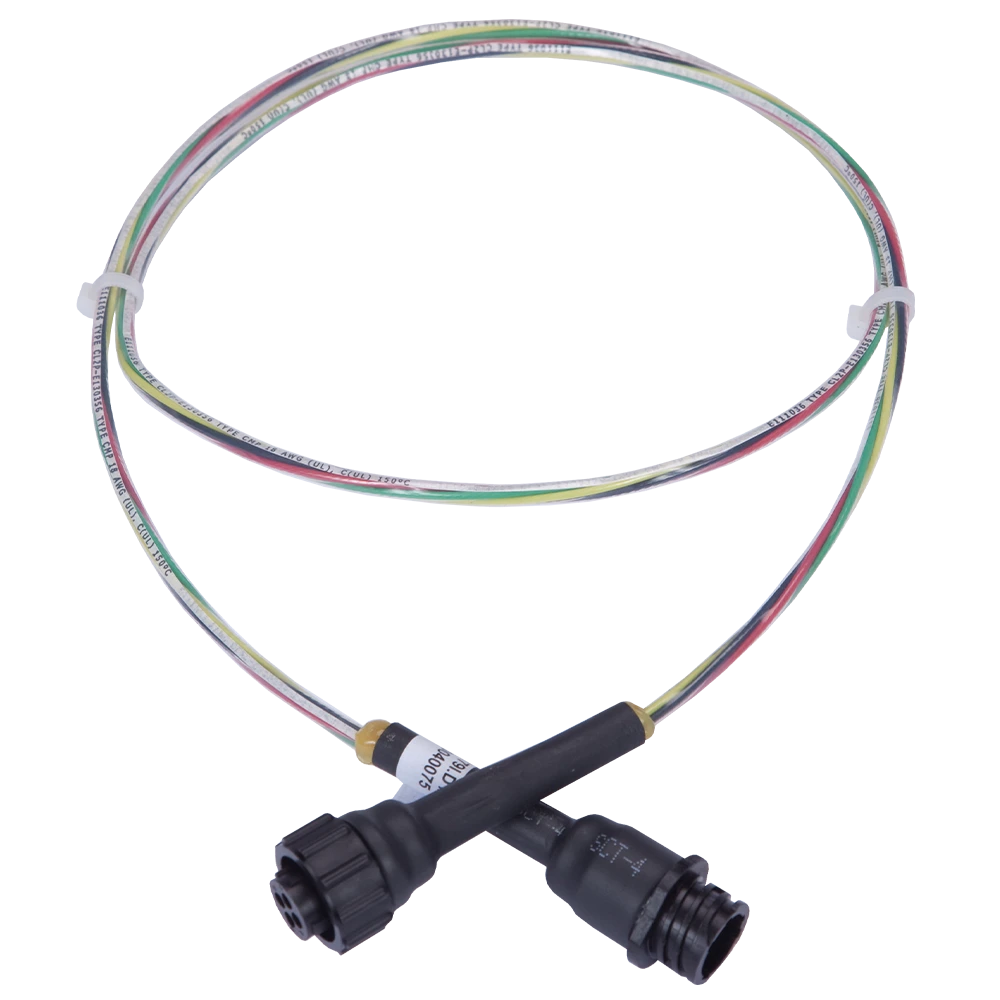

Modułowy kabel startujący służy do podłączenia kabla sensorowego do centralki. Jeden koniec kabla jest przygotowany do podłączenia do zacisków w panelu alarmowym, a drugi zakończony plastikowym złączem żeńskim. Długość kabla wynosi 4,5 m.
Zapewnia ciągłość elektryczną pomiędzy kablem startującym, kablami sensorowymi, rozgałęzieniami modułowymi, sondami punktowymi oraz innymi komponentami TraceTek. Wyposażony w złącze plastikowe męskie i żeńskie. Dostępny w długościach: 1, 3, 7.5, 15, 30 metrów.

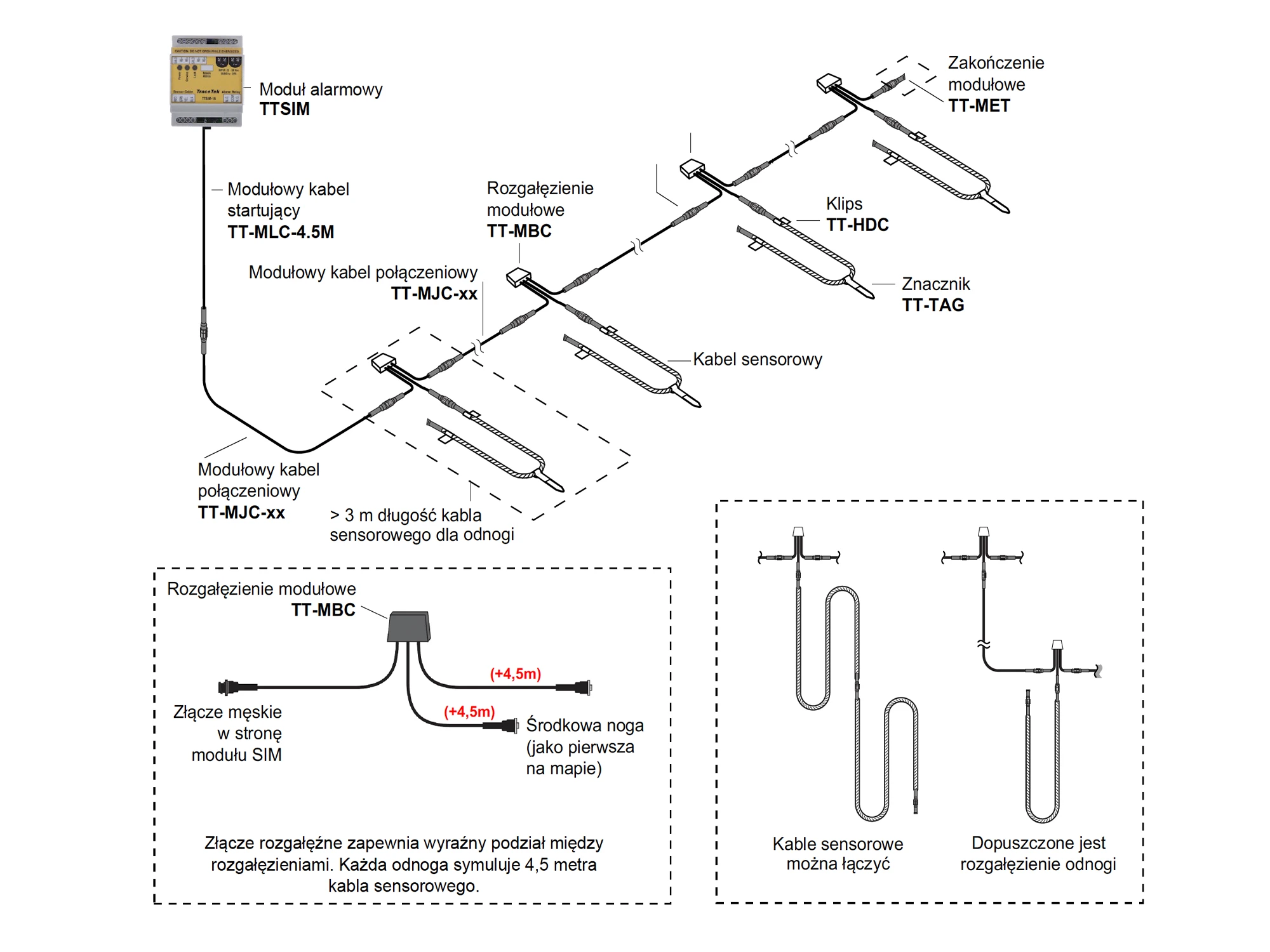

Modułowe rozgałęzienie obwodu ze złączem plastikowym PC. Posiada jedno złącze męskie (wejście) i dwa złącza żeńskie (wyjścia). Dla lepszego i wyraźnego wydzielenia obszarów podczas mapowania każda odnoga symuluje 4,5 m kabla sensorowego, taką wartość należy odliczyć projektując obwód sensorowy.

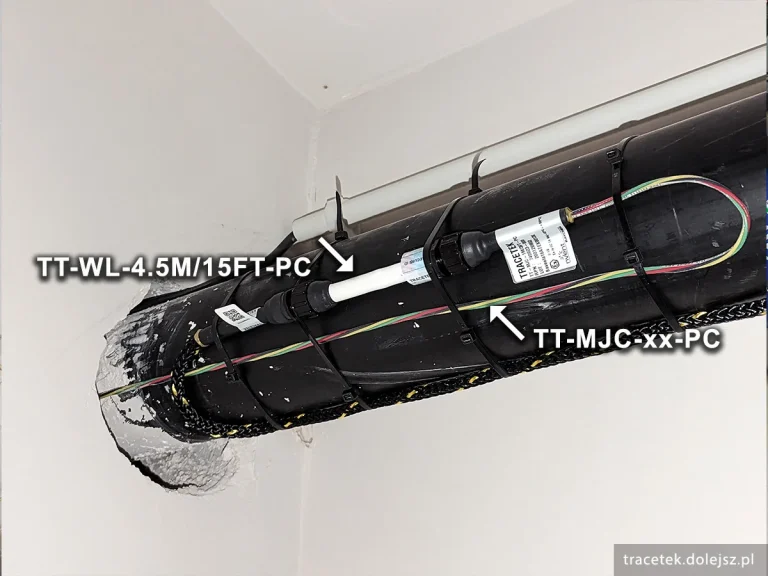

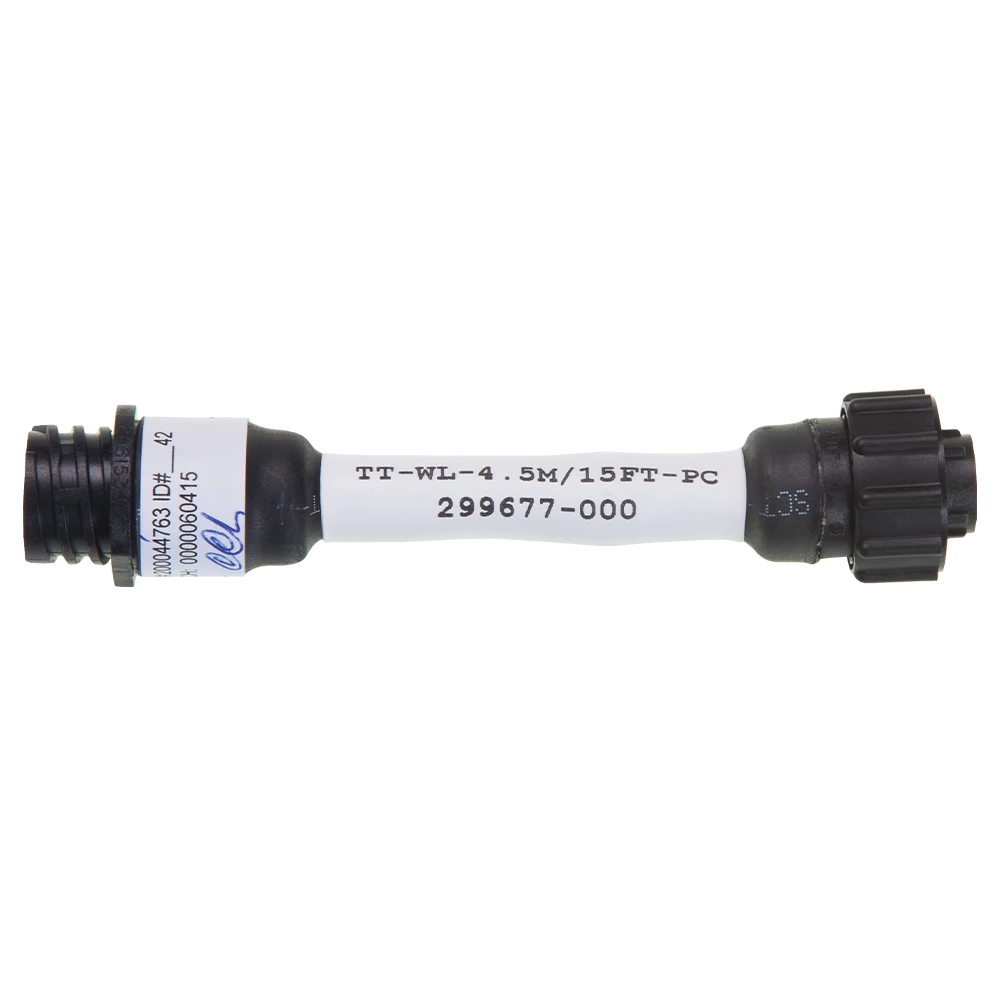

Separator obszaru umożliwia wyraźny podział obszarów w obwodzie sensorowym. Symuluje 4,5 m kabla sensorowego, taką wartość należy odliczyć projektując obwód sensorowy. Posiada męskie złącze po jednej stronie i żeńskie złącze po drugiej. Złącze plastikowe PC.
Używany (lecz nie jest wymagany) np. w przypadku gdy mamy dwa sąsiadujące obok siebie pomieszczenia przez które przechodzi ten sam obwód detekcyjny i chcemy mieć wyraźny podział w obwodzie na mapie systemu.

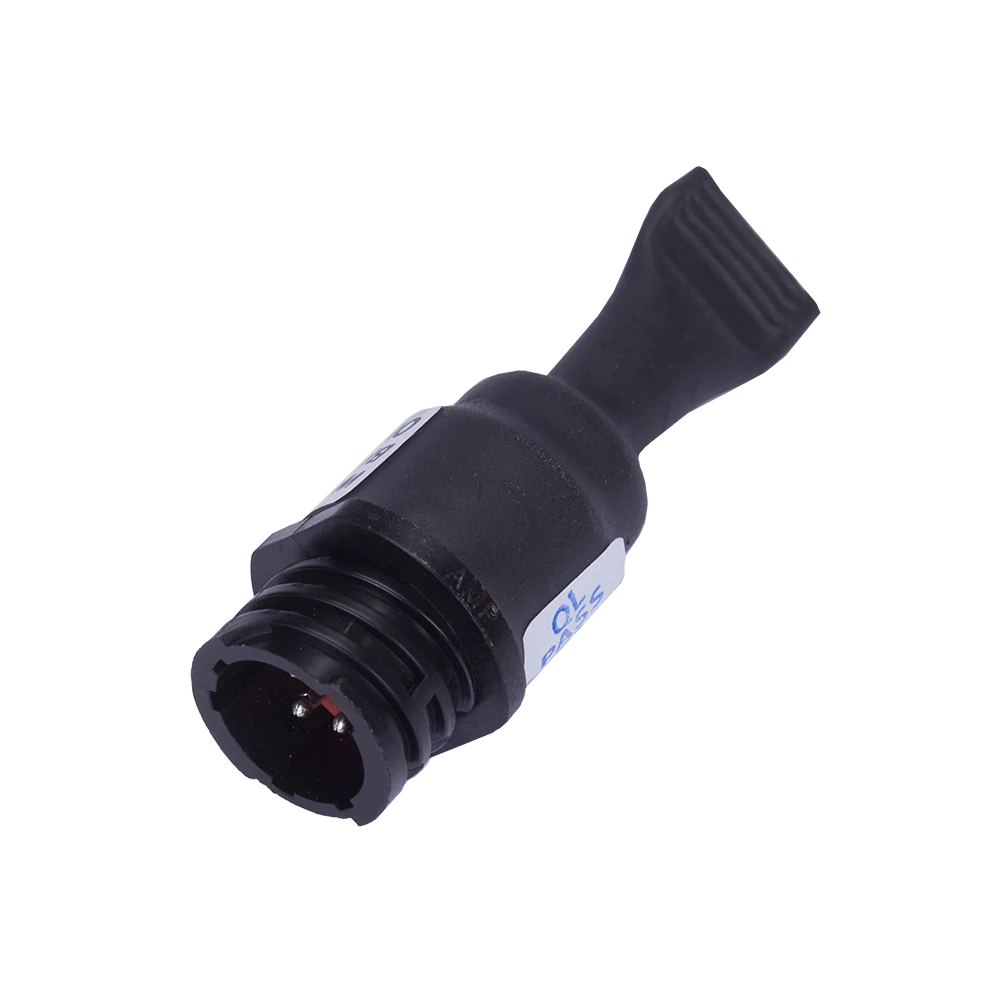

Zakończenie modułowe ze złączem plastikowym męskim. Wymagane jest na końcu każdego obwodu sensorowego we wszystkich odgałęzieniach kabli sensorowych: TT1000, TT1100-OHP.

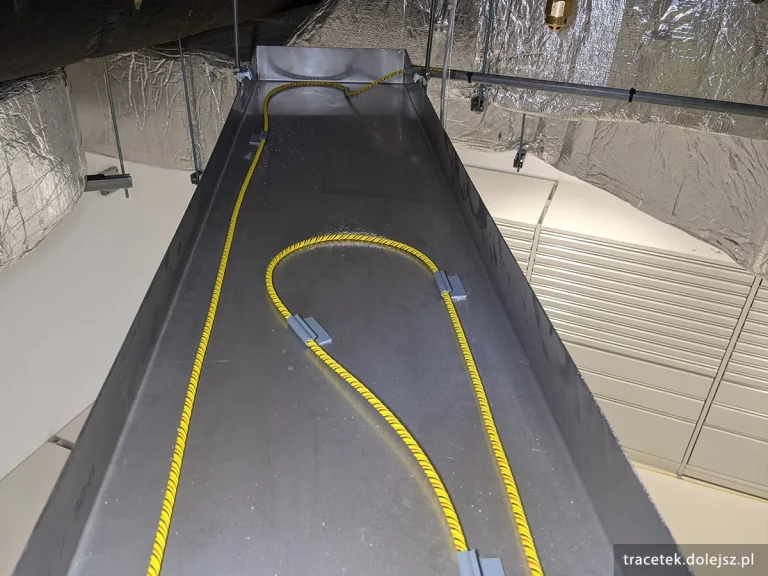

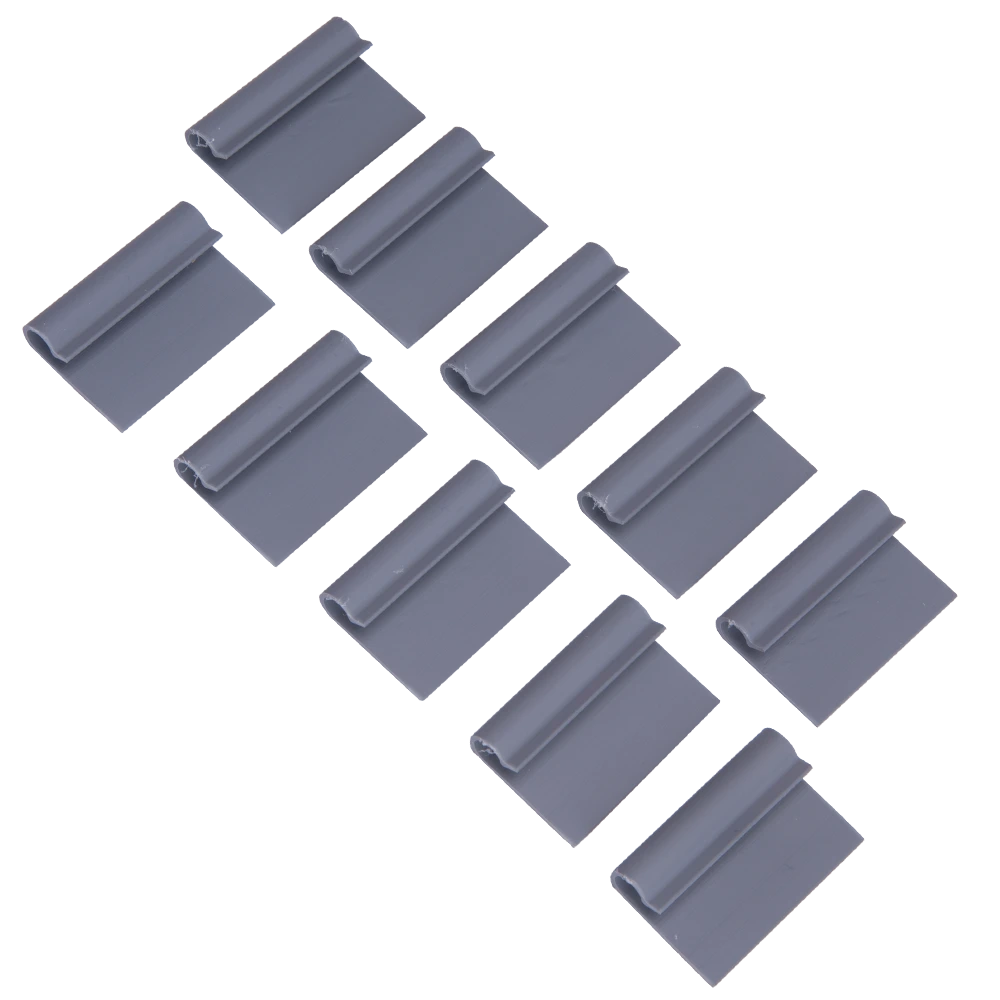

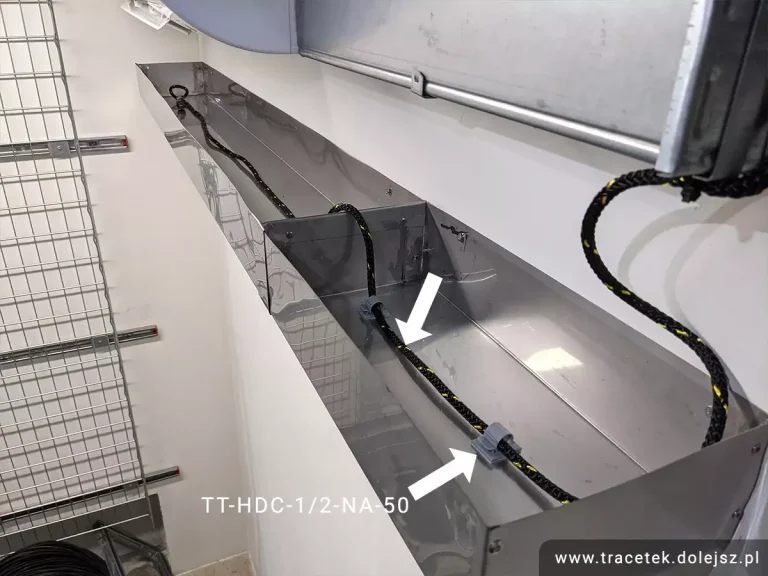

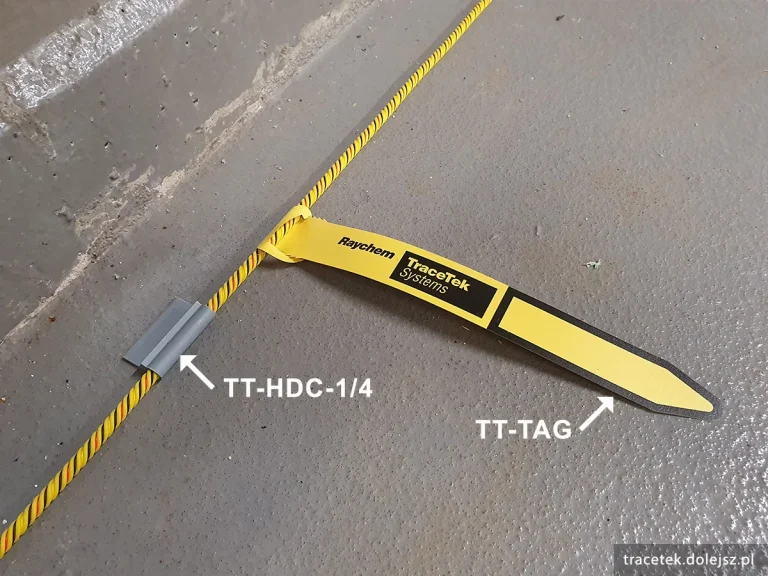

Uchwyty do mocowania kabli sensorowych TT1000 do podłogi, w tacy ociekowej lub do innych płaskich powierzchni.

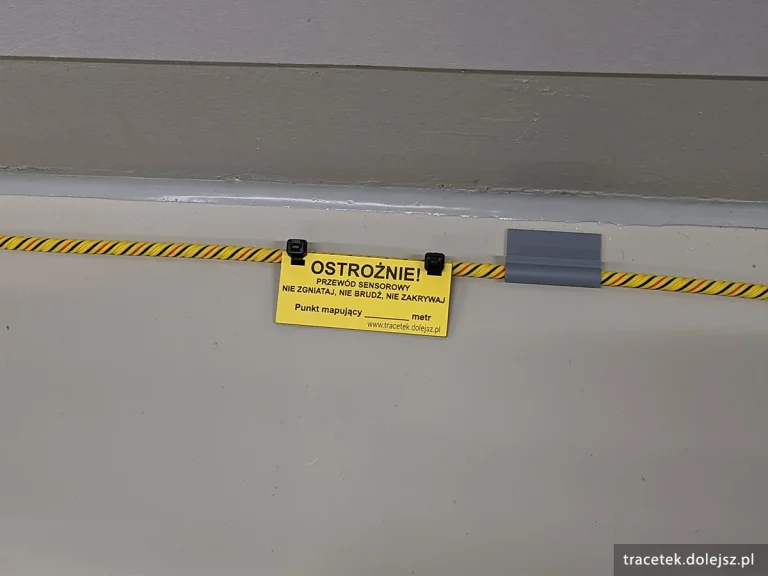

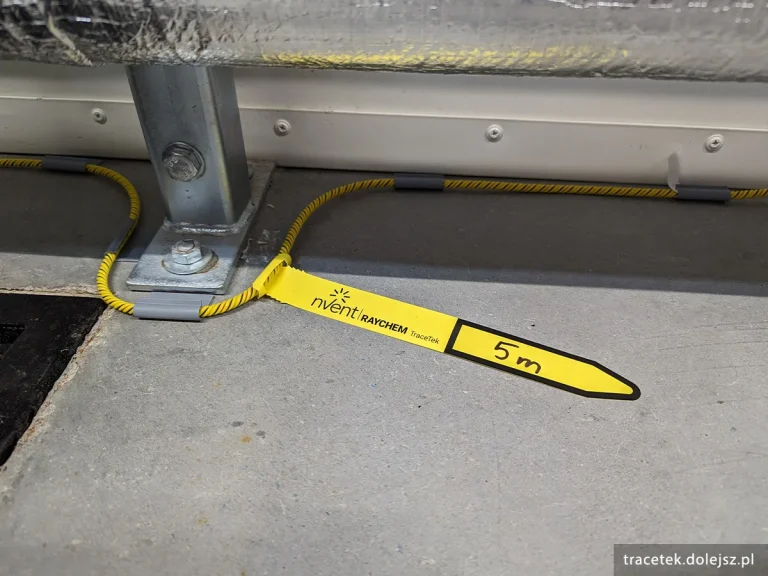

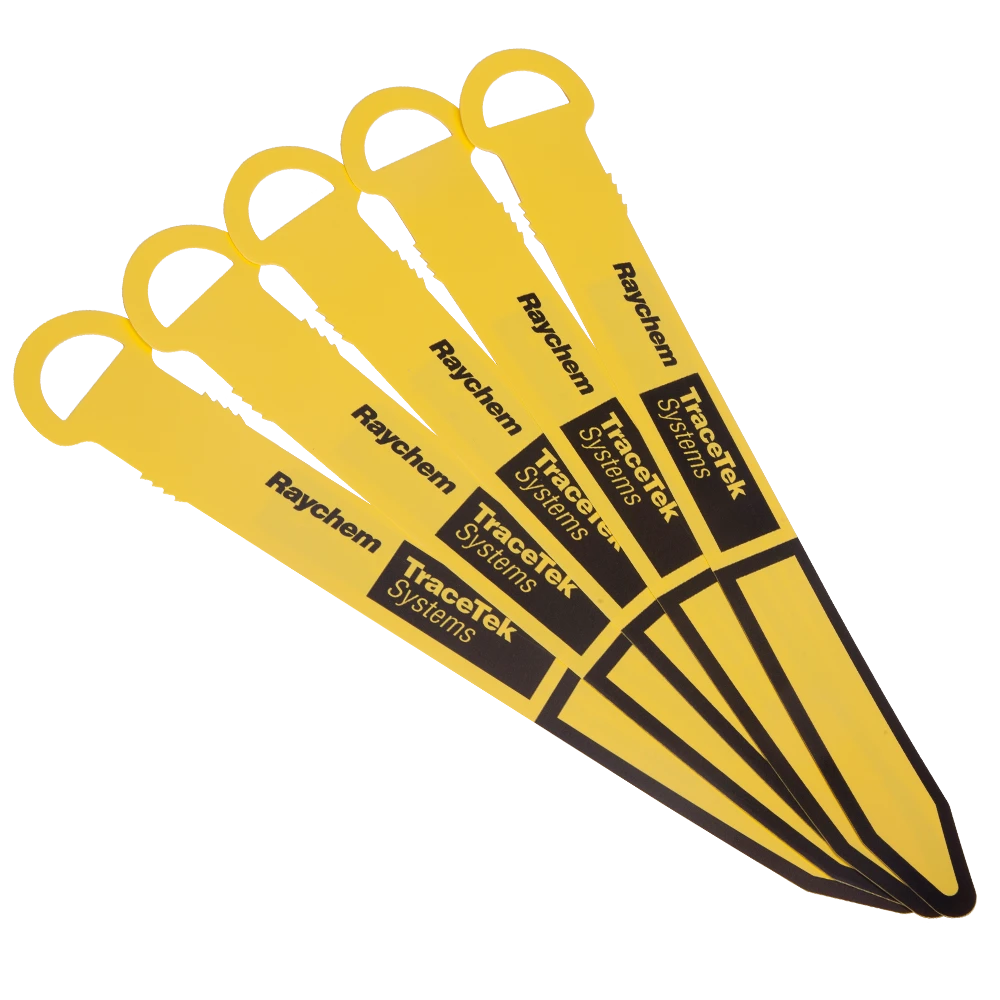

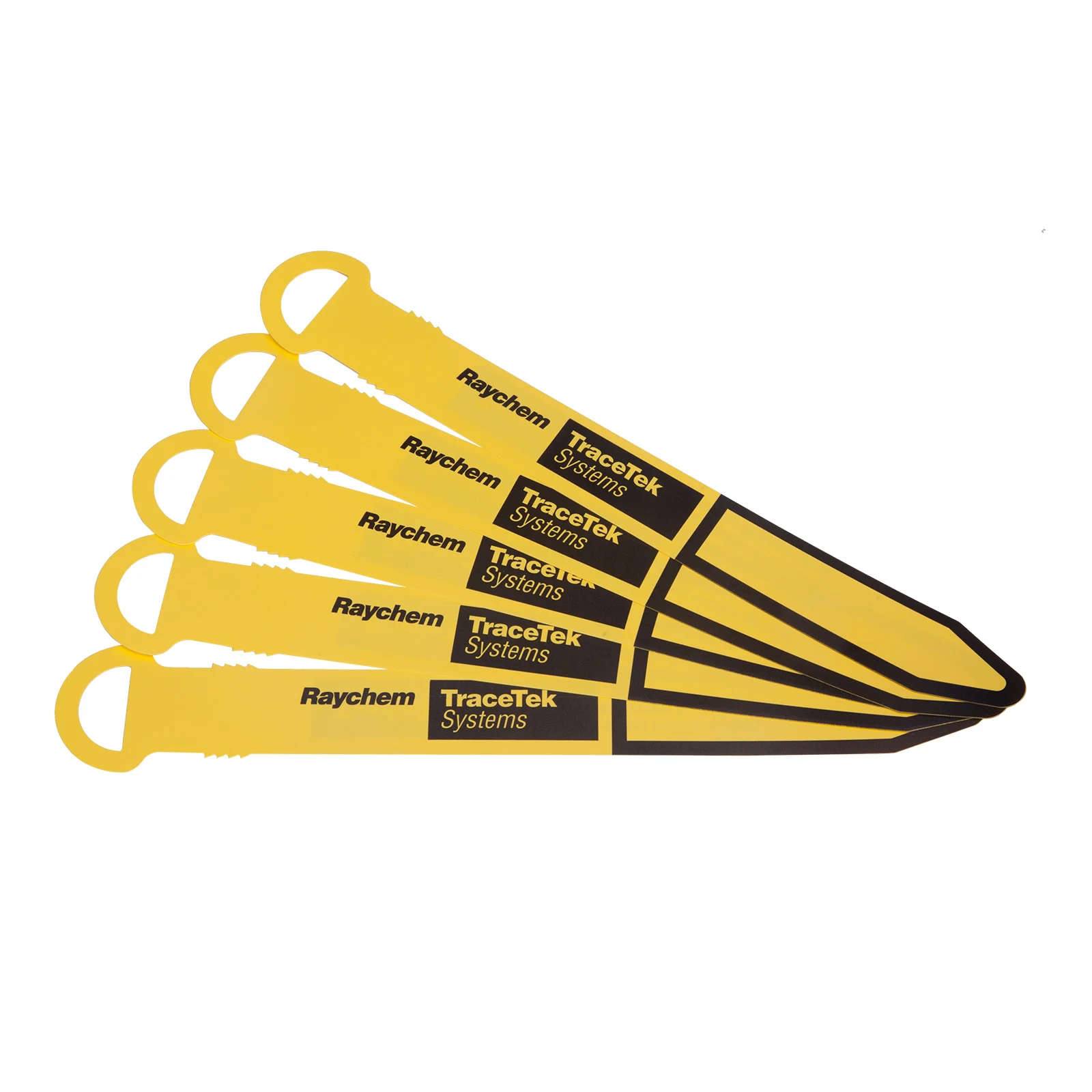

Znaczniki służą do identyfikacji odcinków kabli sensorowych i zapisu odległości. Znaczniki mocuje się do kabla sensorowego poprzez zaciśnięcie (podobnie jak opaskę kablową). Zestaw zawiera 50 żółtych, dobrze widocznych znaczników i pisak permanentny. Znaczniki należy stosować co 4 – 5 metrów oraz w punktach mapowania. Przeczytaj jak używać.

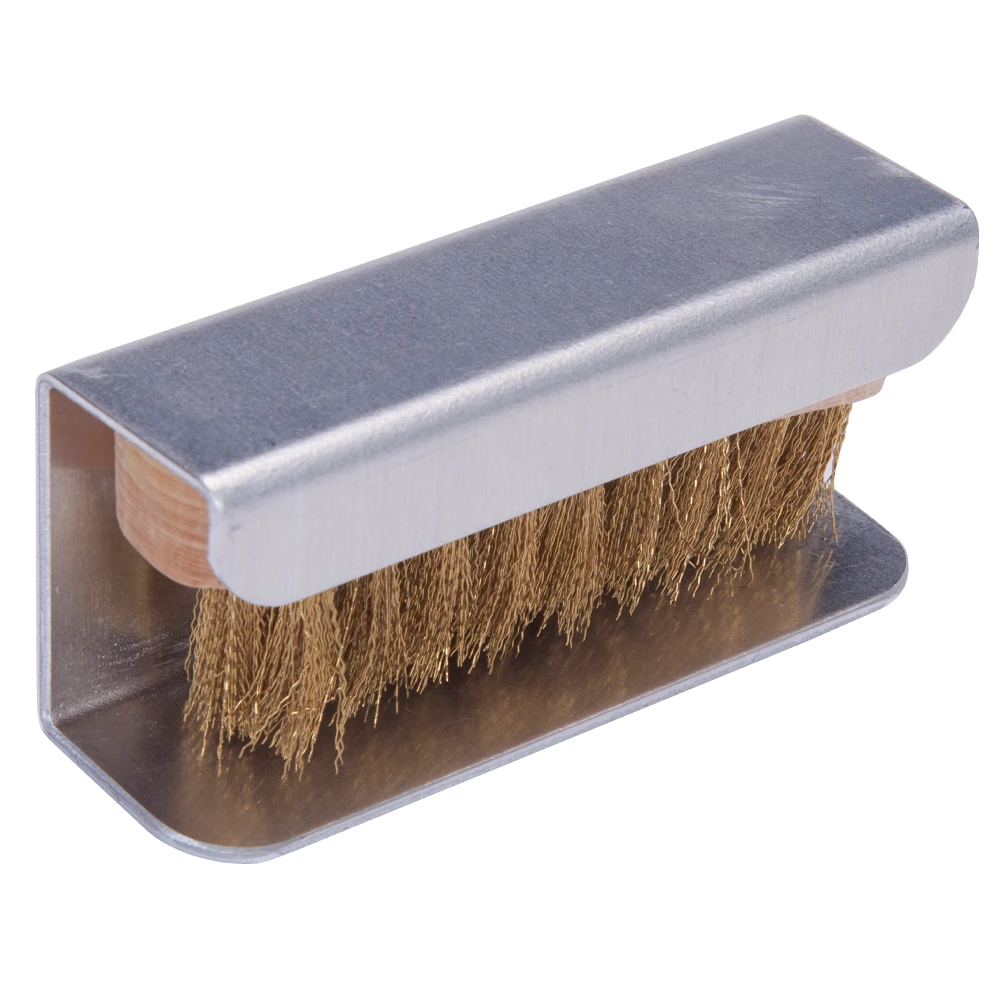

Narzędzie do mapowania kabla sensorowego TT1000 i TT3000. Zapewnia alternatywną metodę symulacji wycieków na segmentach kabla sensorowego bez oplotu. Przeczytaj jak używać.

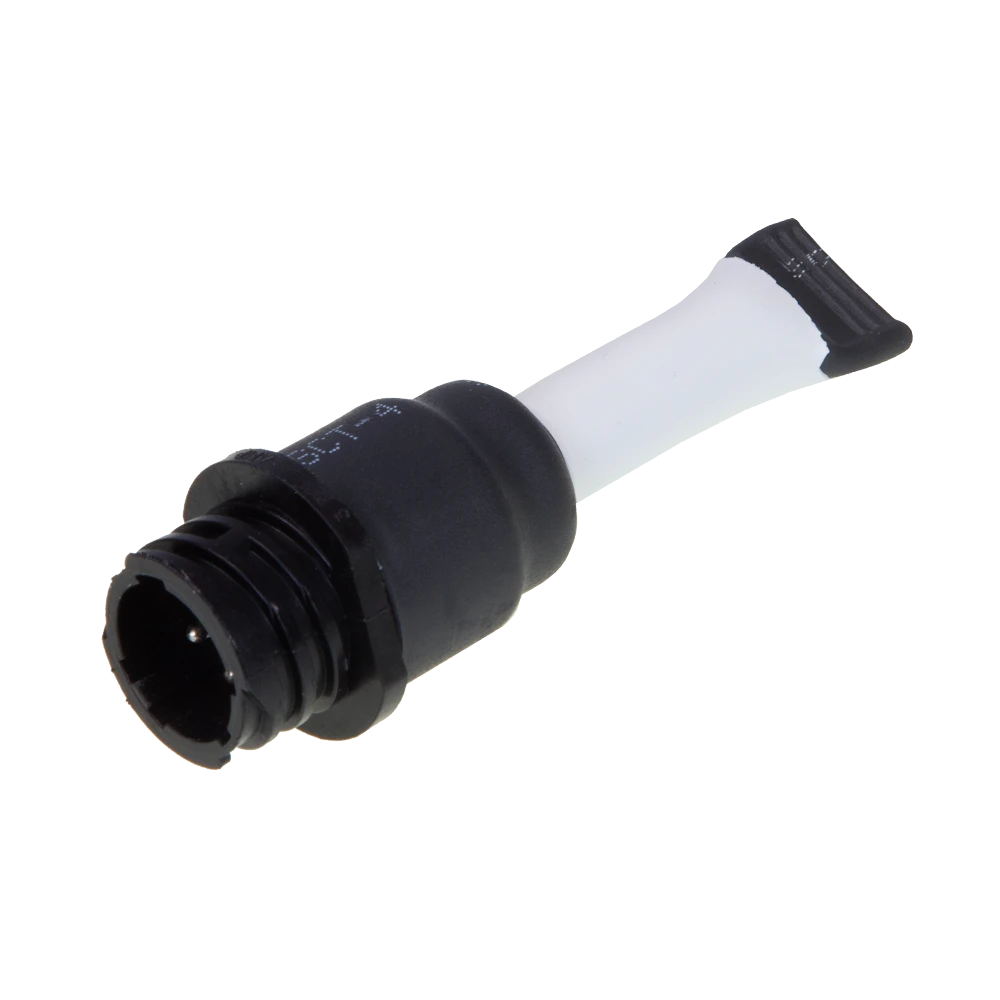

TraceTek TT-MAPPING-CAP-PC terminal zakończeniowy symulujący wyciek, używany do mapowania kabli sensorowych: TT1000, TT1100-OHP. Przeczytaj jak używać.
