Raychem TraceTek TT1100-OHP to liniowy czujnik w postaci kabla sensorowego przeznaczony do ciągłego wykrywania wycieków wody z podwieszanych i prowadzonych nad chronioną przestrzenią rurociągów. Kabel montuje się bezpośrednio pod rurą, dzięki czemu pierwsze krople z nieszczelności trafiają na chłonny oplot sensora i są szybko wykrywane.

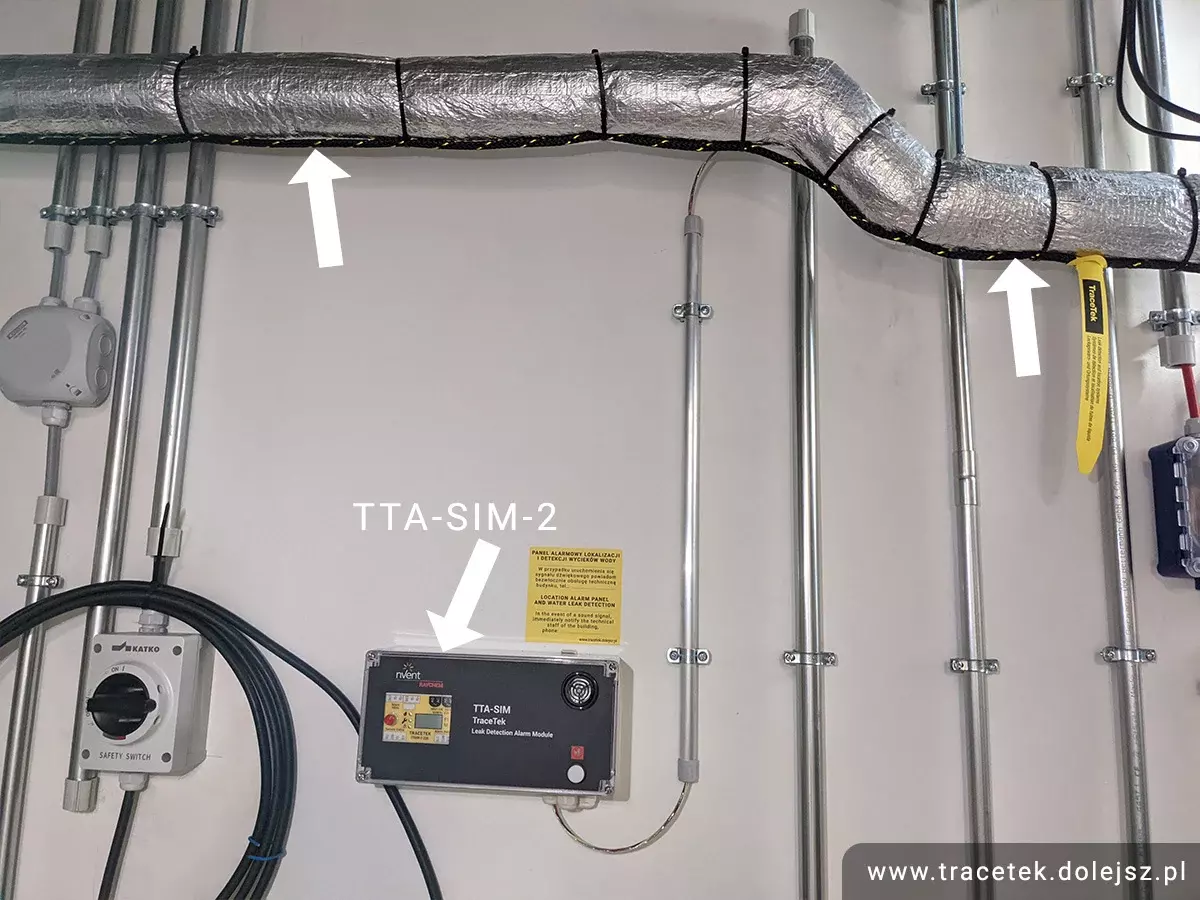

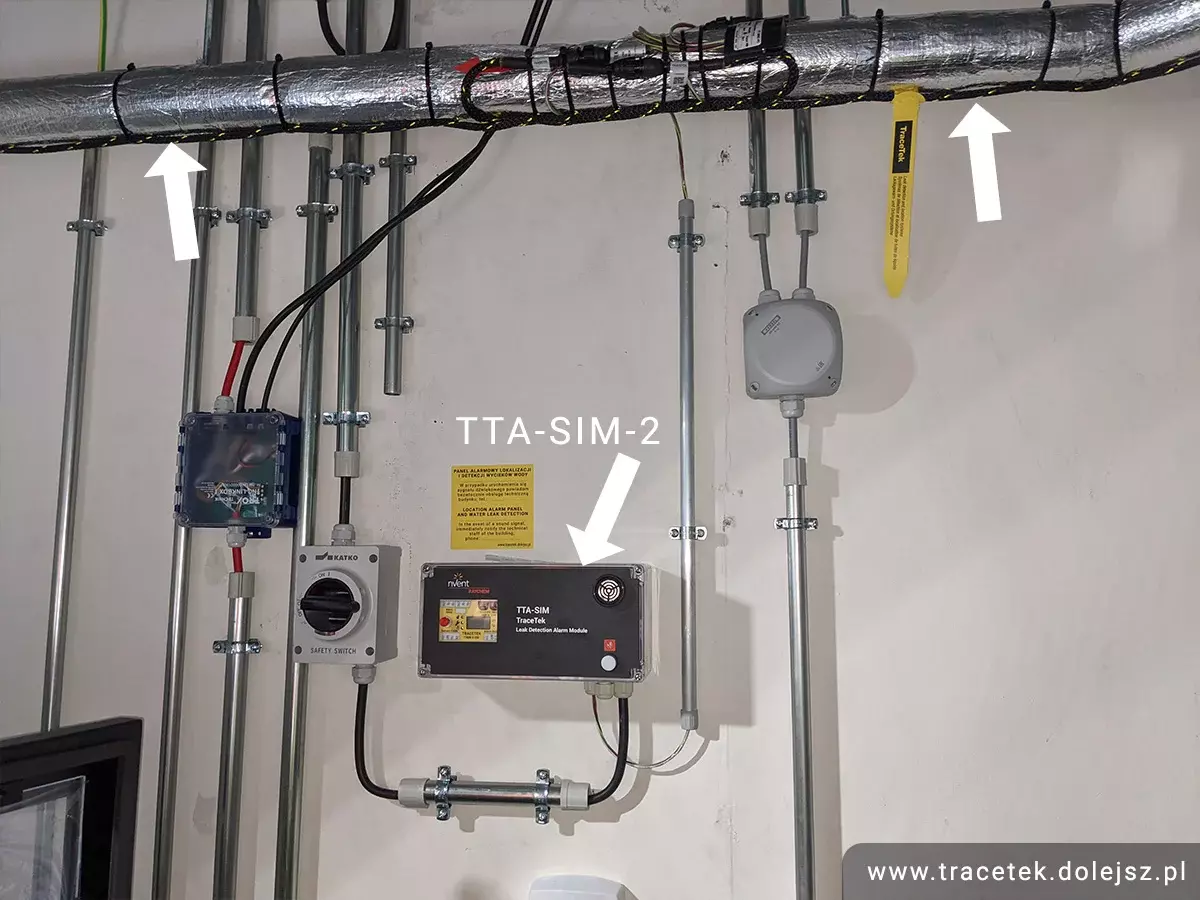

TT1100-OHP wykrywa wodę w dowolnym miejscu na całej swojej długości. Po podłączeniu do modułu alarmowo-lokalizacyjnego TraceTek system uruchamia alarm oraz wskazuje miejsce wycieku z dokładnością do ±1 metra kabla sensorowego. Pozwala to szybko odnaleźć nieszczelność nawet na długich i trudno dostępnych odcinkach instalacji.
Kabel sensorowy TT1100-OHP stosuje się m.in. do monitorowania rurociągów z wodą zimną i ciepłą, instalacji C.O., rur przeciwpożarowych, kanalizacyjnych, instalacji wody lodowej oraz rur odprowadzających skropliny z klimatyzatorów i klimakonwektorów. Szczególnie dobrze sprawdza się nad sufitami podwieszanymi, w szachtach technicznych, Data Center, serwerowniach i innych miejscach, w których wyciek z rurociągu może zagrozić urządzeniom lub wyposażeniu.

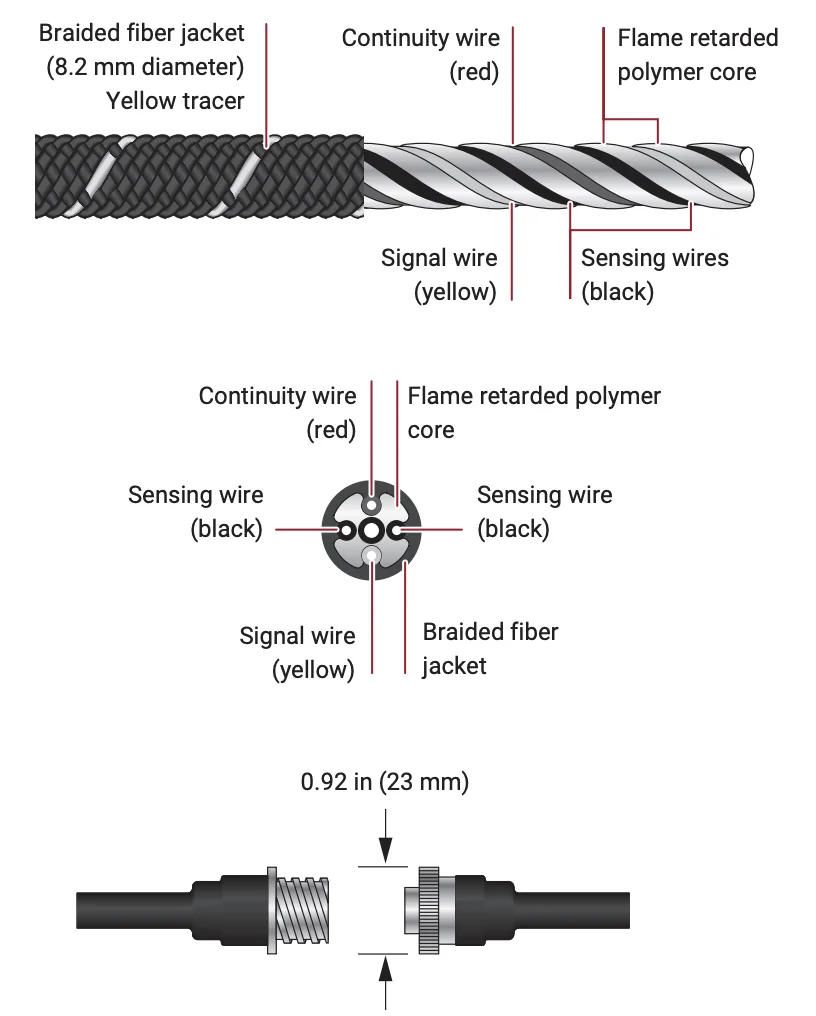

TT1100-OHP posiada zewnętrzny oplot z włókien syntetycznych, który pochłania i rozprowadza wodę w kierunku elementu sensorowego. Dzięki temu nawet niewielki wyciek z drobnego pęknięcia, połączenia lub nieszczelności może zostać wykryty zanim woda zacznie swobodnie kapać na znajdujące się poniżej urządzenia.
Kabel działa jako czujnik liniowy. Oznacza to, że nie monitoruje jednego punktu, lecz cały chroniony odcinek rurociągu. Po połączeniu z modułem lokalizacyjnym TraceTek system może określić odległość do miejsca wycieku z dokładnością do ±1 m.
Szybkoschnący oplot umożliwia ponowne użycie kabla po usunięciu nieszczelności i wysuszeniu sensora.

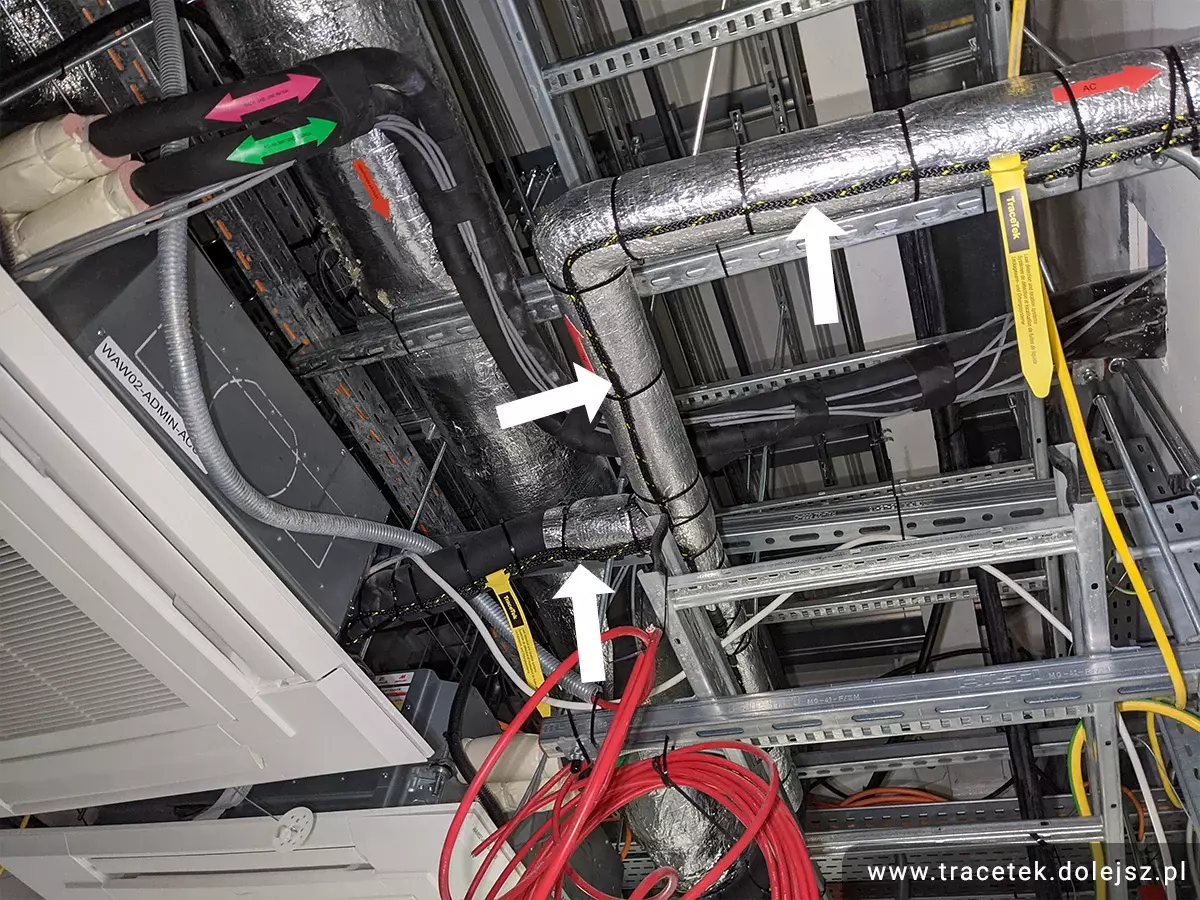

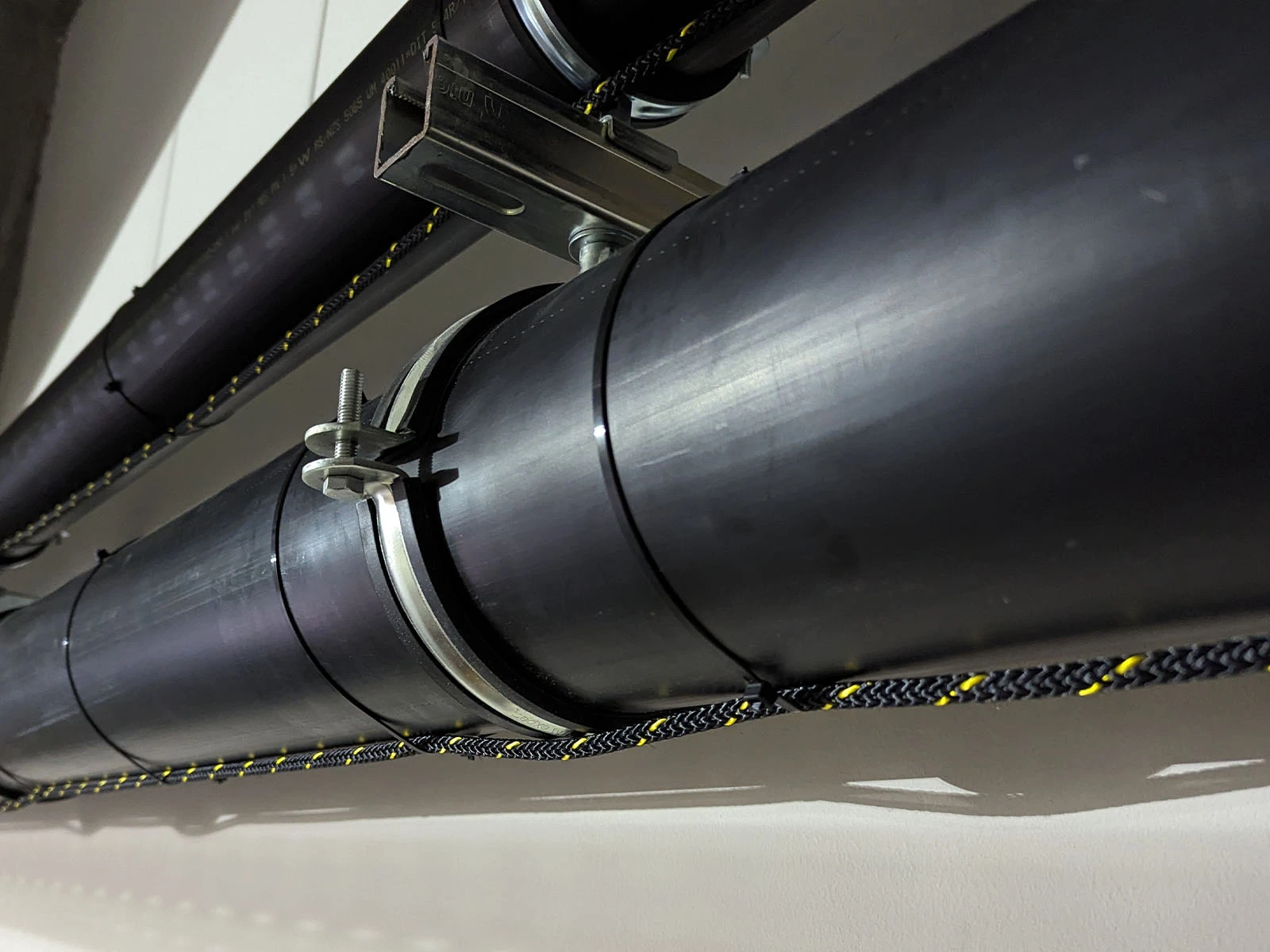

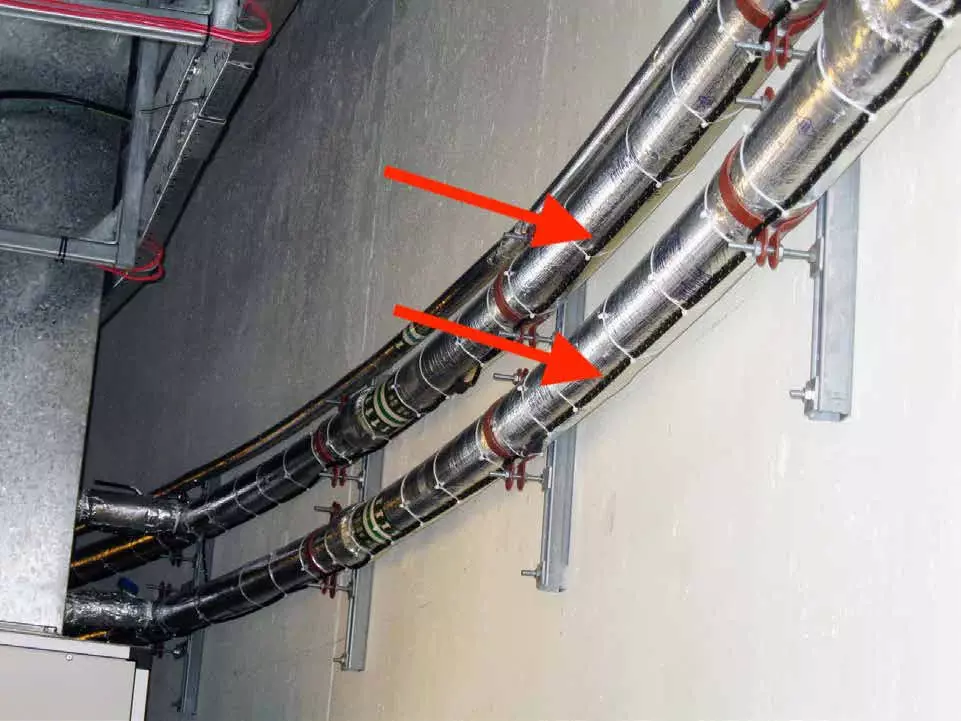

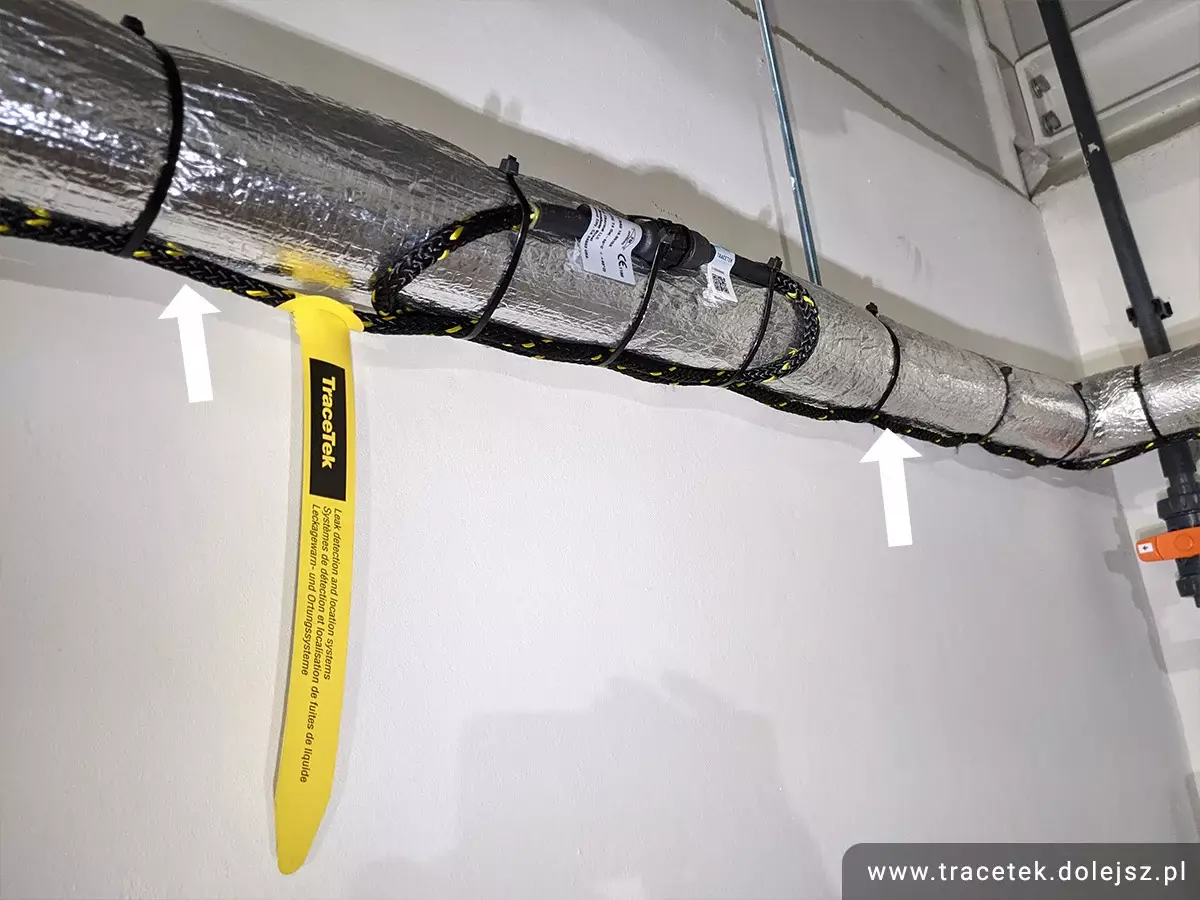

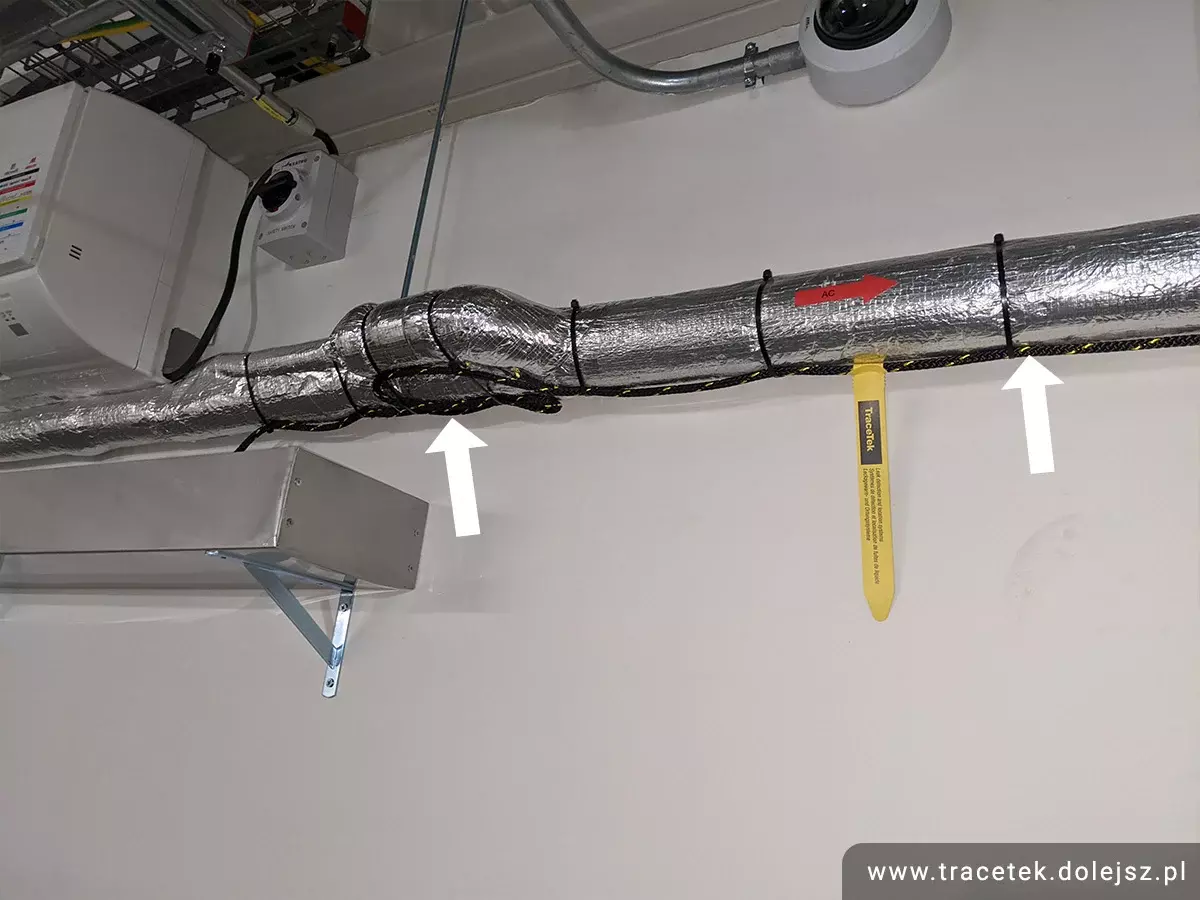

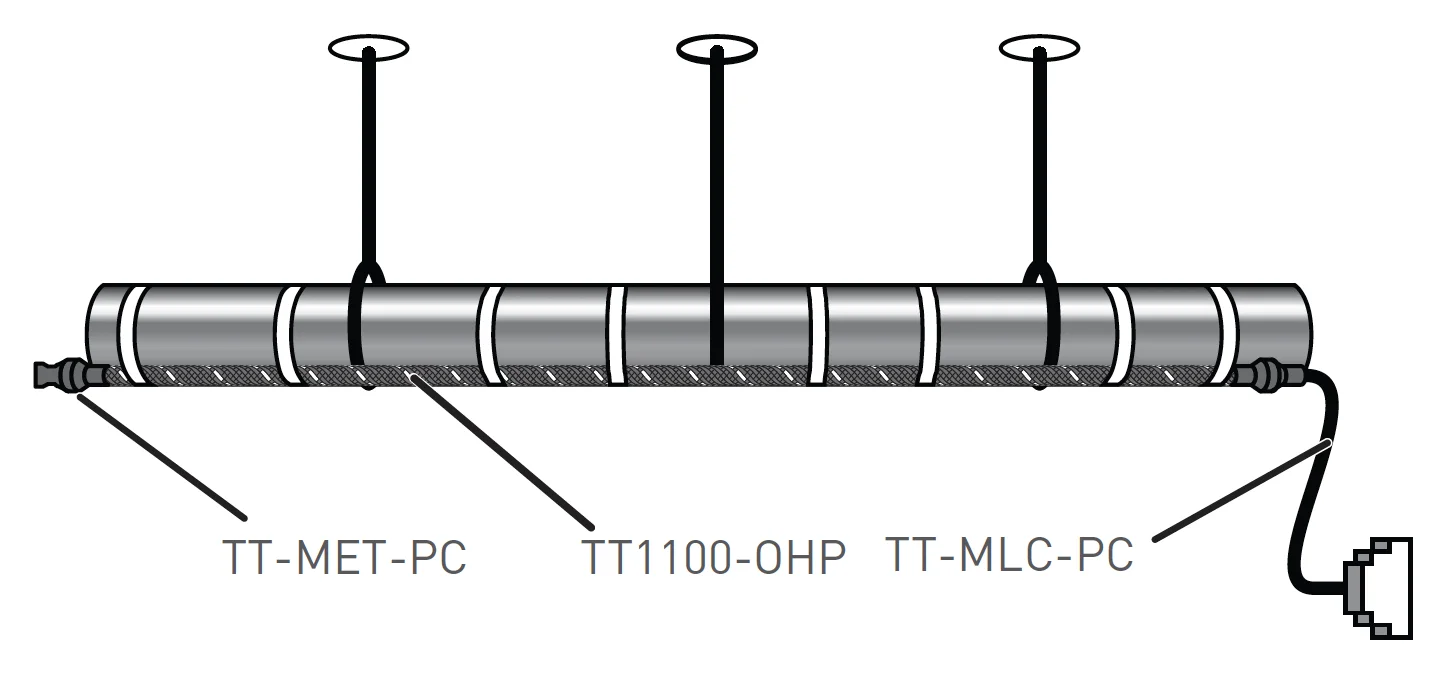

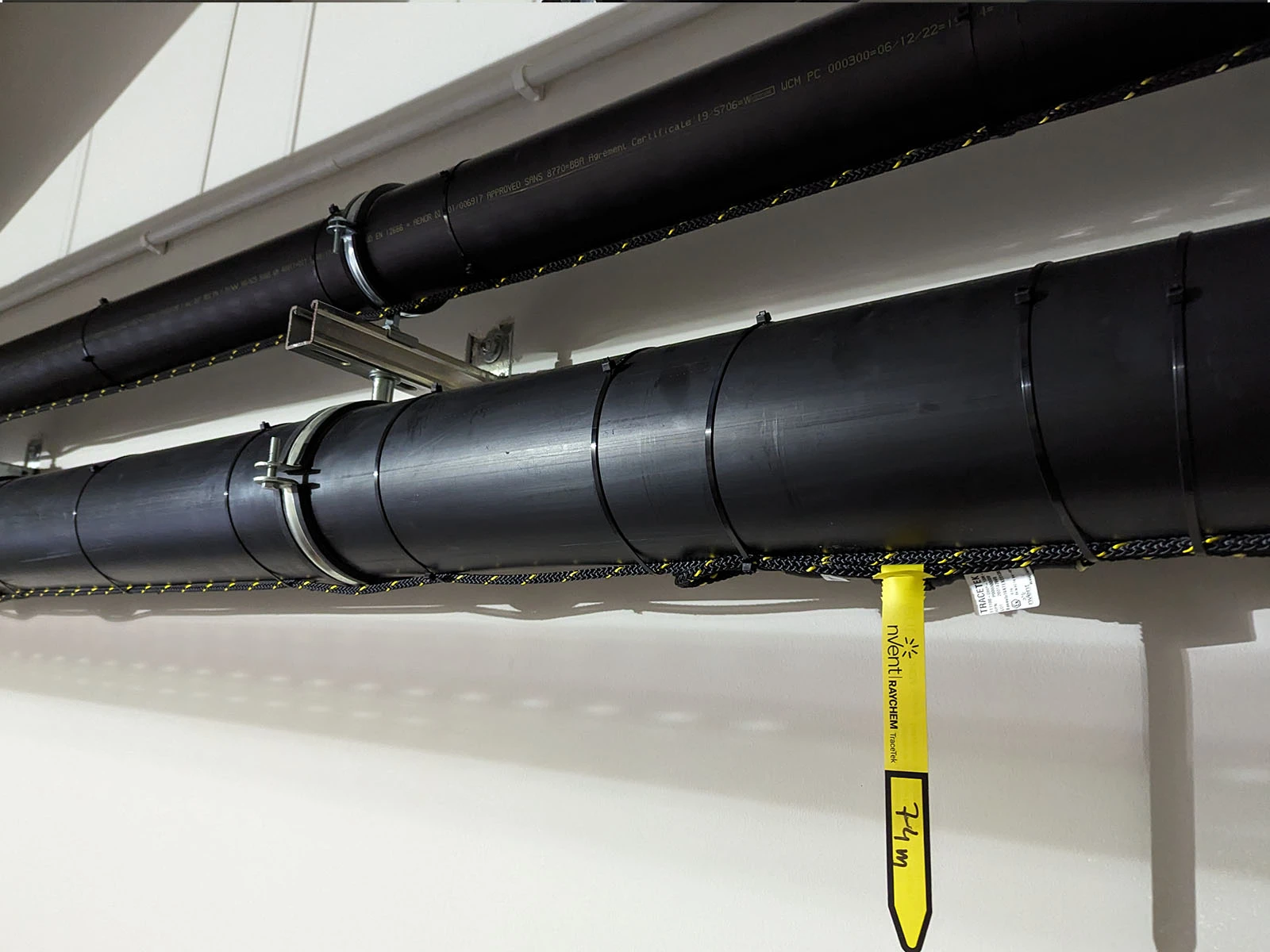

Na poziomych odcinkach rurociągu kabel TT1100-OHP montuje się od spodu rury, w pozycji odpowiadającej godzinie 6:00. Takie ułożenie wykorzystuje naturalny kierunek spływania wody po powierzchni rury i pozwala wykryć pierwsze krople pojawiające się w miejscu nieszczelności.

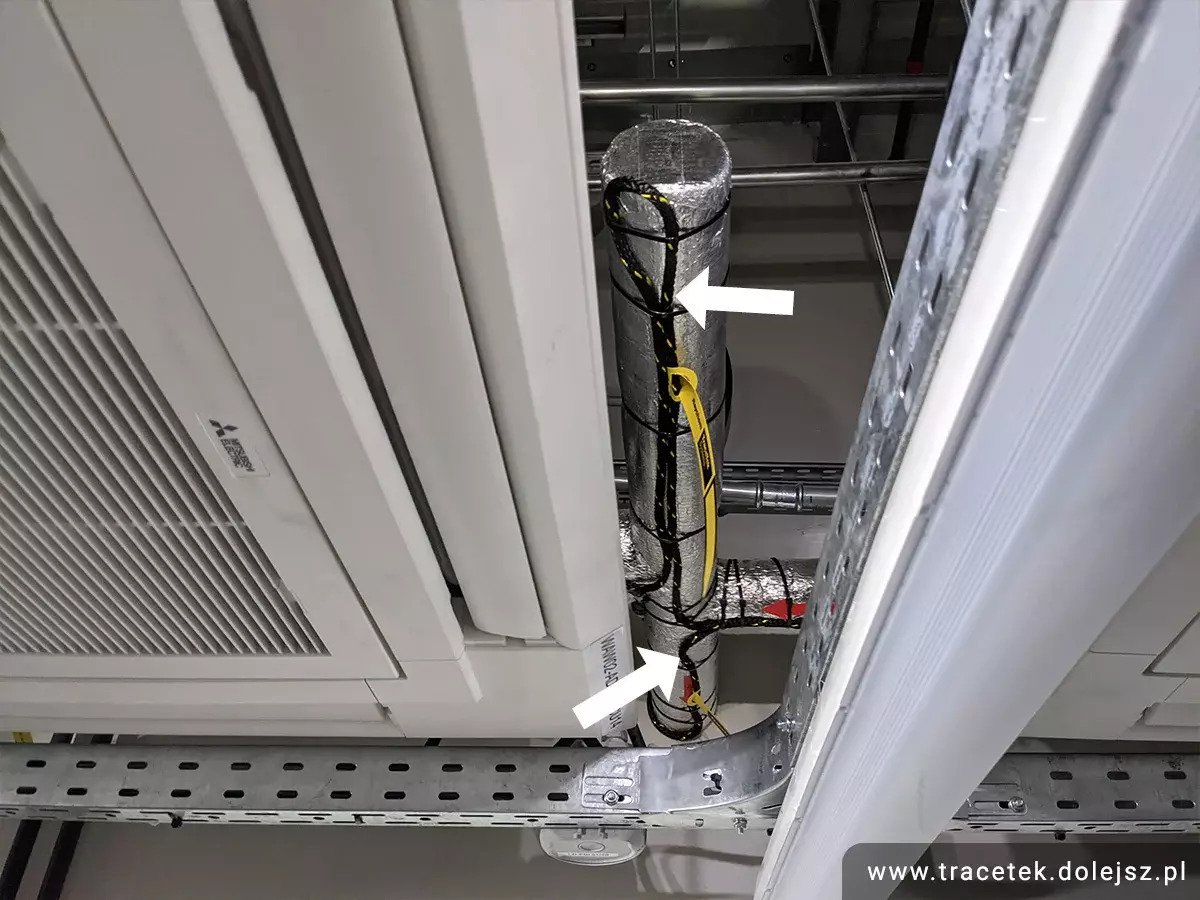

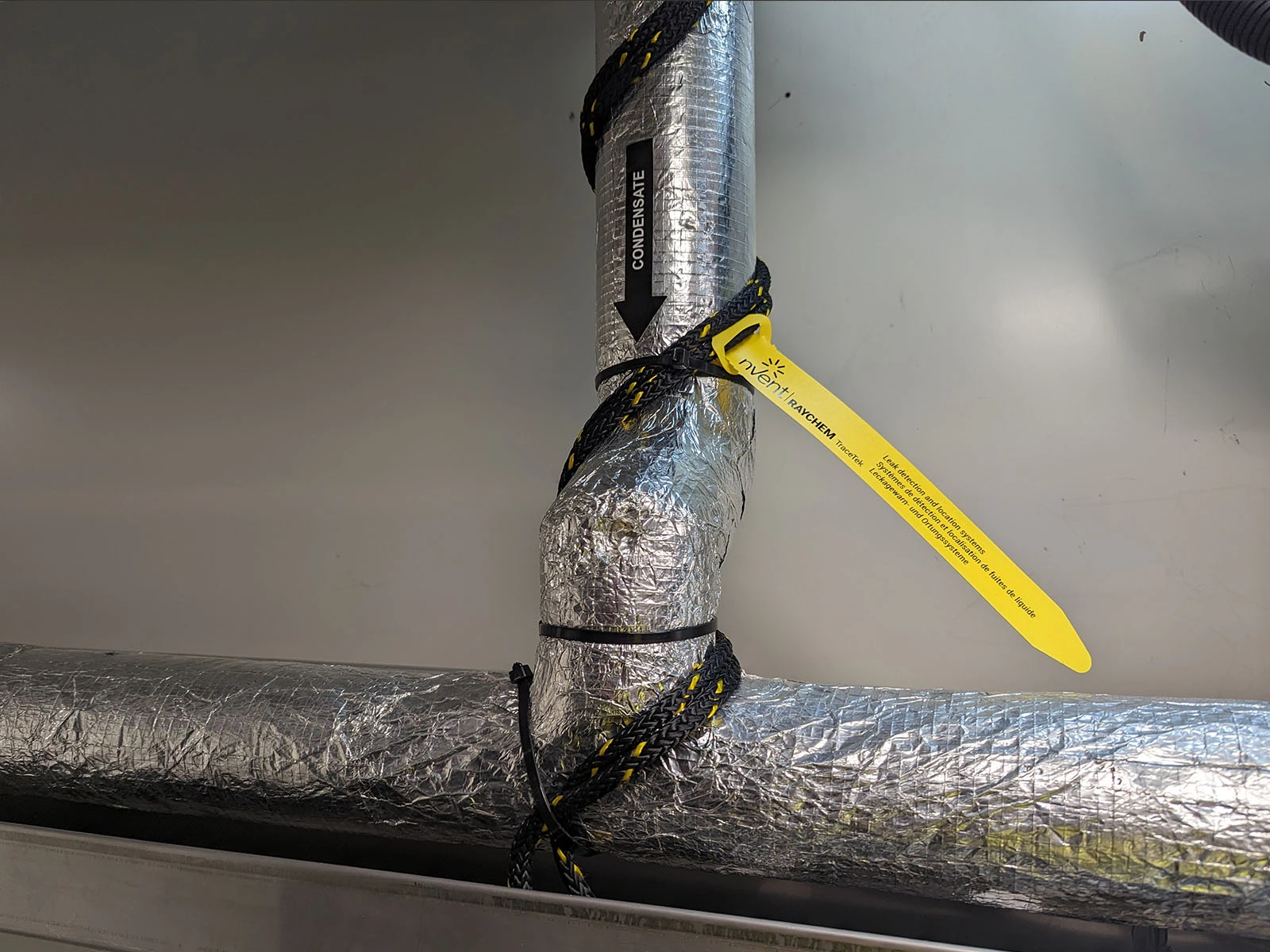

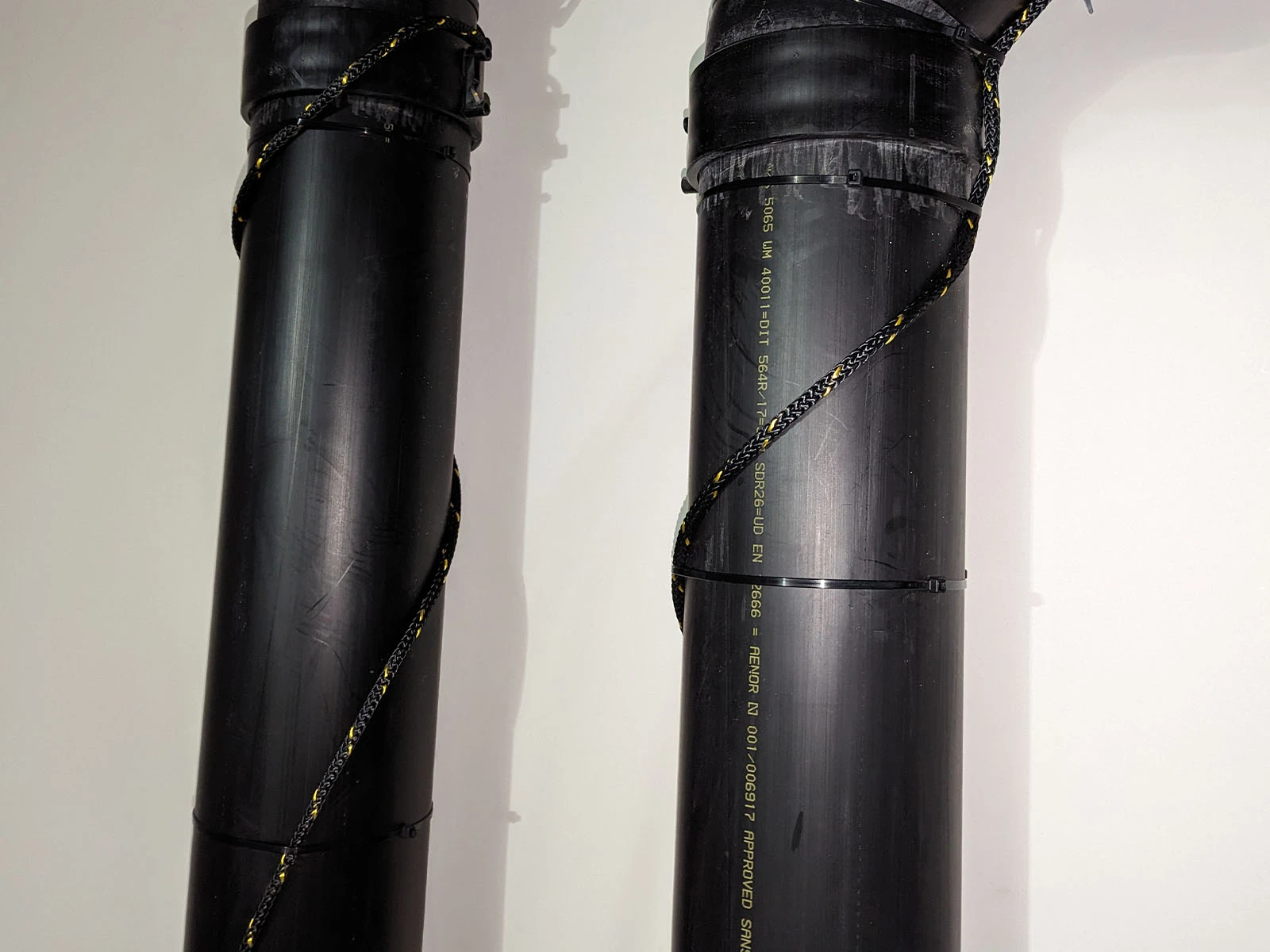

Kabel mocuje się do rurociągu za pomocą odpowiednich opasek. Na odcinkach pionowych może być prowadzony spiralnie wokół rury, aby przechwycić wodę spływającą po jej powierzchni.

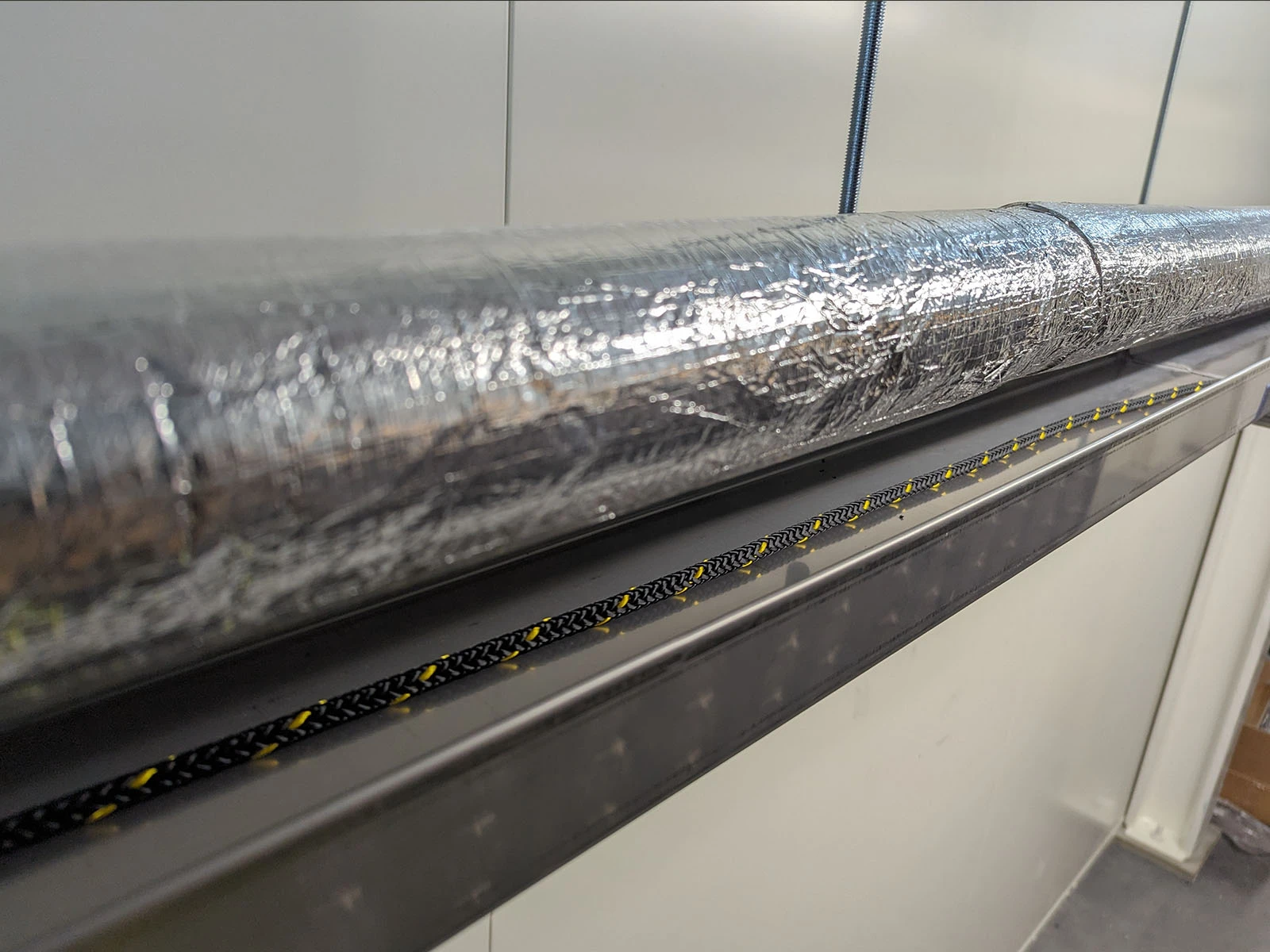

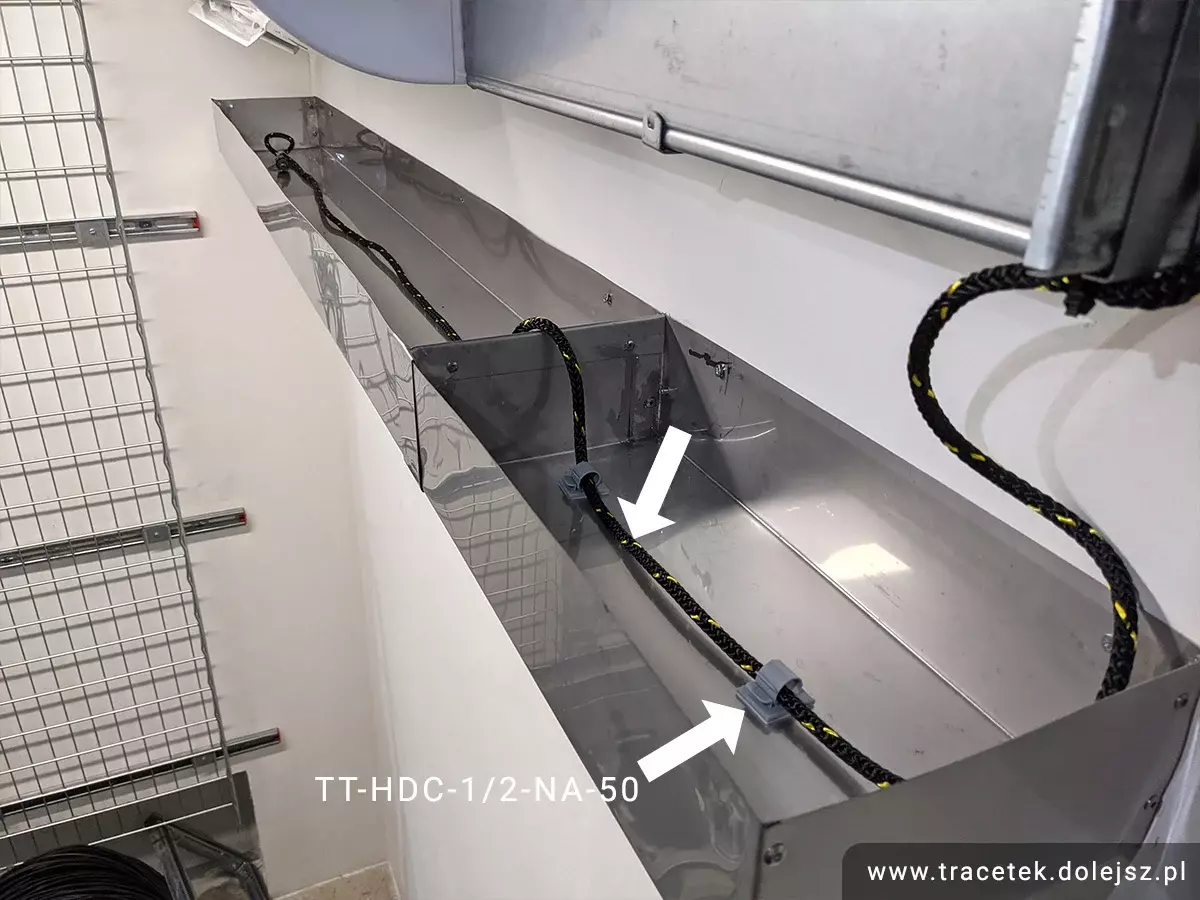

Bezpośredni montaż sensora na rurociągu pozwala w wielu instalacjach wyeliminować konieczność wykonywania dodatkowej tacy ociekowej wyłącznie w celu doprowadzenia wyciekającej wody do czujnika.

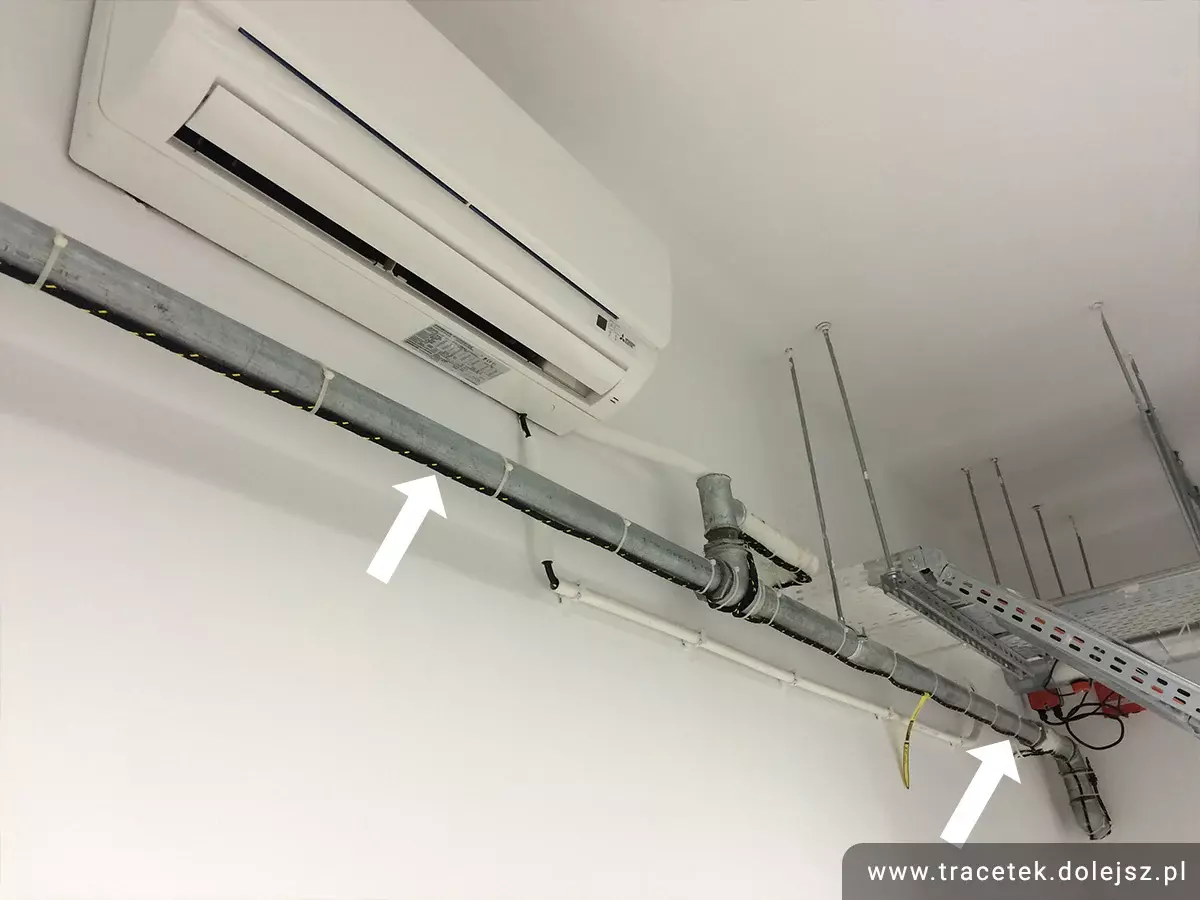

TT1100-OHP jest przeznaczony przede wszystkim do ciągłego monitorowania instalacji rurowych znajdujących się nad chronionymi pomieszczeniami, urządzeniami lub wyposażeniem. Typowe zastosowania obejmują rurociągi wody lodowej, instalacje ciepłej i zimnej wody, C.O., instalacje przeciwpożarowe, rury kanalizacyjne oraz odpływy skroplin z klimatyzatorów i klimakonwektorów.

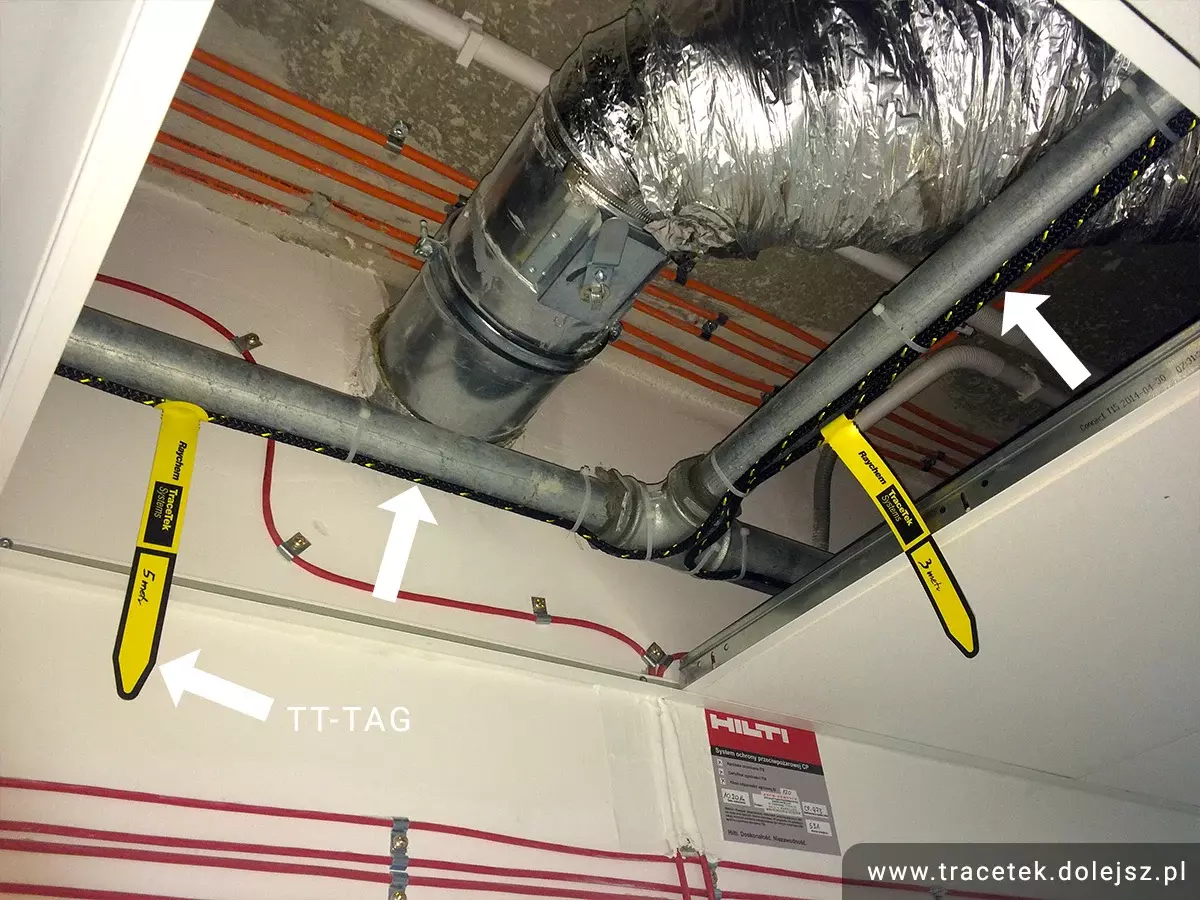

Kabel jest szczególnie przydatny w przestrzeniach nad sufitami podwieszanymi, szachtach i kanałach technicznych, Data Center, serwerowniach, obiektach komercyjnych oraz wszędzie tam, gdzie rurociągi są trudne do regularnej kontroli wzrokowej.
- Dokładność lokalizacji wycieku: +/- 1 m.
- Detekcja cieczy: woda.
- Miejsce montażu: bezpośrednio pod rurociągami.
- Wielkość wycieku uruchamiająca alarm: min. 50 mm w dowolnym punkcie kabla sensorowego.
- Czas schnięcia kabla / resetowalność: wysycha i resetuje się w ciągu 15 sekund od wyjęcia go z wody.
- Sposób czyszczenia: wytrzyj czystą, wilgotną szmatką.
- Złącze: PC – plastikowe.
- Średnica kabla: 8,2 mm.
- Średnica złącza: 23 mm.
- Rdzeń: fluoropolimer zmniejszający palność.
- Minimalny promień gięcia kabla: 50 mm.
- Maksymalna temperatura pracy: 80°C.
- Odporność na ogień: spełnia wymagania NFPA 262.
- Waga kabla: 5.86 kg / 100 m.
| Numer katalogowy | Symbol produktu | Opis produktu |
|---|---|---|
| P000000812 | TT1100-OHP-1M-PC | Modułowy kabel sensorowy, 1 metr, złącza PC |
| P000000811 | TT1100-OHP-3M-PC | Modułowy kabel sensorowy, 3 metry, złącza PC |
| P000001378 | TT1100-OHP-5M-PC | Modułowy kabel sensorowy, 5 metrów, złącza PC |
| P000000810 | TT1100-OHP-7.5M-PC | Modułowy kabel sensorowy, 7.5 metra, złącza PC |
| P000000809 | TT1100-OHP-15M-PC | Modułowy kabel sensorowy, 15 metrów, złącza PC |
| P000000808 | TT1100-OHP-30M-PC | Modułowy kabel sensorowy, 30 metrów, złącza PC |

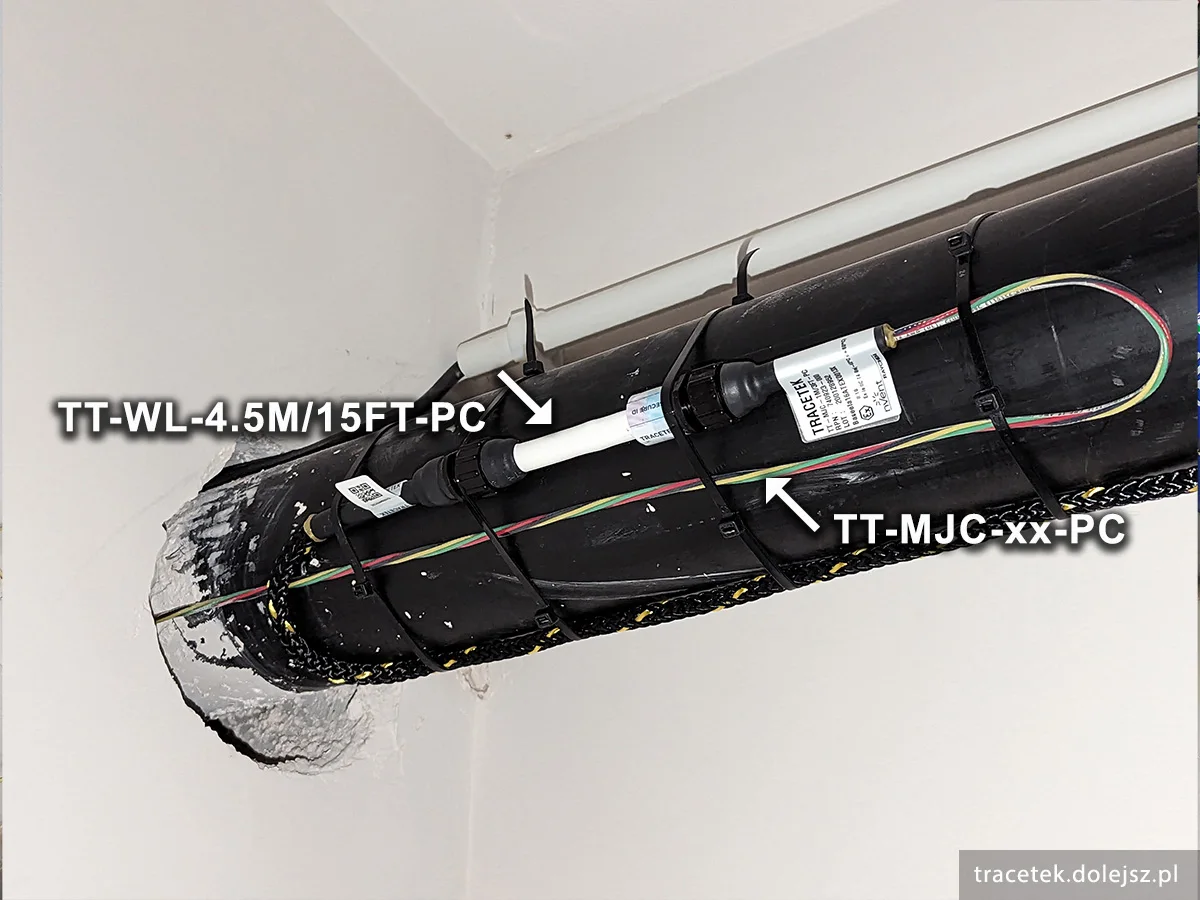

- Do kabla sensorowego TT1100-OHP pasują komponenty ze złączem plastikowym „PC” (Plastic Connector), opisane na tej stronie.
