Detekcja wycieków wody z ukrytych rurociągów napowietrznych to kluczowy element ochrony infrastruktury budynków przed zalaniem. W wielu obiektach instalacje wodne prowadzone są w przestrzeniach trudno dostępnych – nad sufitami podwieszanymi, w pionowych szachtach instalacyjnych, w podwójnych podłogach czy podsufitowych trasach rurociągów w piwnicach. Wyciek w takim ukrytym miejscu może długo pozostać niezauważony, powodując poważne szkody zanim zostanie wykryty. Dlatego nowoczesne systemy detekcji wycieków wykorzystujące kable sensorowe stają się standardem jako aktywna ochrona przed zalaniem i monitoring wycieków wody 24/7 w newralgicznych obszarach budynków. W niniejszym artykule omówimy rozwiązania do wykrywania wycieków z napowietrznych rurociągów w przestrzeniach ukrytych – w szczególności kabel detekcyjny TraceTek TT1100-OHP, jego zastosowania, korzyści technologiczne oraz przykłady wykorzystania w różnych obiektach.
Wyzwania wycieków wody w przestrzeniach ukrytych
Instalacje wodne poprowadzone ponad sufitami lub w innych zamkniętych przestrzeniach niosą ryzyko trudnych do zauważenia awarii. Nawet niewielki przeciek (np. z korozji rury czy nieszczelnej uszczelki) może z czasem doprowadzić do zalania pomieszczeń poniżej, uszkodzenia sprzętu czy przerwania działalności obiektu. Szczególnie groźne są wycieki nad cennym sprzętem – np. nad serwerownią, rozdzielniami elektrycznymi, aparaturą medyczną czy nad zbiorami muzealnymi. Tradycyjne przeglądy okresowe instalacji nie zawsze wychwycą natychmiast drobnej nieszczelności, która może pojawić się w dowolnym momencie pomiędzy inspekcjami. Dlatego konieczny jest ciągły monitoring wycieków wody, który zapewnia błyskawiczne wykrycie nawet małego przecieku zaraz po jego wystąpieniu. Systemy wczesnego ostrzegania przed zalaniem potrafią natychmiast zaalarmować obsługę techniczną o awarii, zanim szkody zdążą się rozprzestrzenić, chroniąc mienie i infrastrukturę obiektu.
Systemy detekcji wycieków wody – zasada działania
Współczesne systemy detekcji wycieków wody składają się z czujników rozmieszczonych w chronionych strefach oraz centrali monitorującej alarmy. Najczęściej stosowanym rozwiązaniem w rozległych przestrzeniach jest liniowy kabel sensorowy, inaczej kabel detekcyjny, który może wykrywać obecność wody na całej swojej długości. Taki przewód układa się wzdłuż chronionego rurociągu lub obszaru – gdy w dowolnym punkcie dojdzie do kontaktu z wodą, obwód czujnika ulega zmianie i wyzwala alarm. Centrala alarmowa natychmiast sygnalizuje zdarzenie (akustycznie i wizualnie), a w zaawansowanych systemach wyświetla dokładną lokalizację wycieku z precyzją do około 1 metra. Umożliwia to personelowi szybkie znalezienie miejsca awarii i podjęcie działań naprawczych. Co istotne, moduły alarmowe kontynuują monitorowanie nawet po wykryciu jednego wycieku – jeśli pojawi się kolejny przeciek w innym miejscu, system ponownie wyśle alarm. Dostępne są także przekaźniki wyjściowe lub interfejsy sieciowe, które można wykorzystać do integracji z innymi systemami (np. automatycznie zamykając zawory, włączając pompy odwadniające czy wysyłając powiadomienia).
W odróżnieniu od pojedynczych czujników punktowych, liniowe kable sensorowe zapewniają ciągłą ochronę na całej długości rurociągu lub strefy. Są lekkie, elastyczne i modułowe – dostępne w różnych długościach (np. 1–30 m) i wyposażone w szybkozłącza, dzięki czemu można je łączyć w dłuższe odcinki dopasowane do potrzeb. Po wyschnięciu po incydencie czujnikowym przewód nadaje się do ponownego użytku, co obniża koszty eksploatacji. Takie systemy działają w trybie ciągłym (24/7), nieprzerwanie czuwając nad instalacją. Jeśli dojdzie do nawet niewielkiego przecieku, alarm uruchamia się natychmiast – znacznie szybciej niż byłoby to możliwe przy rutynowych kontrolach manualnych.
TraceTek TT1100-OHP – kabel sensorowy do rurociągów napowietrznych
Jednym z wiodących rozwiązań dedykowanych do wykrywania wycieków z napowietrznych rurociągów jest kabel sensorowy TraceTek TT1100-OHP. Został on zaprojektowany specjalnie z myślą o montażu bezpośrednio pod podwieszonymi rurami i rurociągami prowadzonymi nad pomieszczeniami. Kabel TraceTek TT1100-OHP umożliwia detekcję wycieków wody z różnych typów instalacji wodnych prowadzonych nad głową – sprawdzi się przy rurach tryskaczowych (przeciwpożarowych), rurach odprowadzających skropliny z klimatyzacji (HVAC), rurach kanalizacyjnych, a także przy przewodach z ciepłą i zimną wodą użytkową czy magistralach centralnego ogrzewania. Takie rurociągi często biegną właśnie w przestrzeniach nad sufitami podwieszanymi, w korytarzach technicznych pod stropem lub w szachtach instalacyjnych – TT1100-OHP pozwala efektywnie monitorować te ukryte odcinki, natychmiast wykrywając przecieki nawet z niewielkich pęknięć czy nieszczelności. System ten znalazł zastosowanie m.in. w Data Center i serwerowniach, gdzie liczne rurociągi chłodnicze przebiegają nad sprzętem komputerowym – ciągły nadzór nad nimi jest krytyczny dla bezpieczeństwa infrastruktury IT.

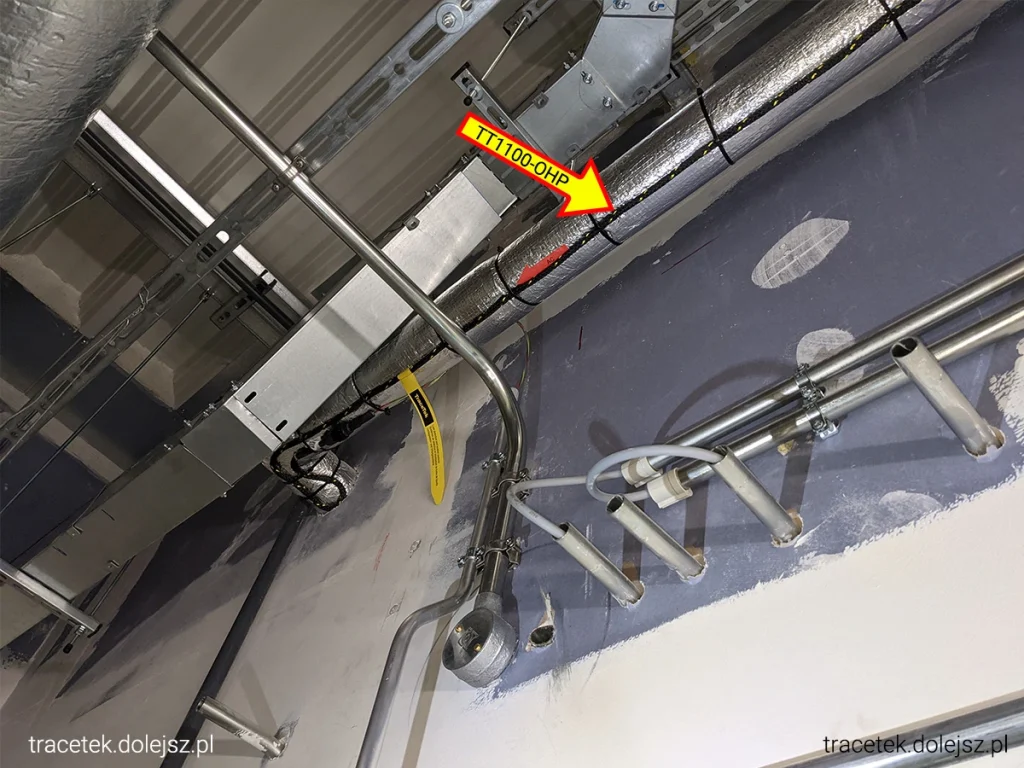

Konstrukcja TT1100-OHP przewiduje montaż kabla tuż pod rurą, przy użyciu zwykłych opasek kablowych (zipów). Instalacja jest bardzo prosta: przewód mocuje się równolegle do rurociągu, na „godzinie 6” (czyli na samym spodzie), tak aby pierwsze krople ewentualnego wycieku spadały bezpośrednio na czujnik. Eliminuje to konieczność stosowania tac ociekowych czy korytek odprowadzających wodę – tradycyjnie używanych pod sufitami do wychwytywania wycieków. Tutaj kabel detekcyjny sam pełni rolę takiej „linii detekcyjnej” na całej długości rury. TT1100-OHP wyposażono w unikalny oplot z włókien poliestrowych (widoczny jako zewnętrzna plecionka), który pełni podwójną rolę: po pierwsze działa jak włóknisty absorber i dyfuzor wody – gdy tylko pojawią się pierwsze krople, są one wchłaniane i rozprowadzane wzdłuż kabla, co gwarantuje szybkie zwilżenie elementu czujnikowego i wygenerowanie alarmu. Dzięki temu system wykryje nawet niewielki wyciek punktowy, np. pojedyncze kapanie z małej dziurki w rurze, które tworzy kałużę o średnicy zaledwie ~50 mm. Po drugie, oplot ten zapewnia ochronę mechaniczną czujnika – zwiększa odporność przewodu na przetarcia o ostre krawędzie i umożliwia bezpieczne funkcjonowanie w zapylonych czy brudnych przestrzeniach technicznych. Sam czujnik wykorzystuje technologię przewodzących polimerów zamiast odsłoniętych metalowych żył, co czyni go odpornym na korozję i ścieranie oraz gwarantuje trwałość nawet w wilgotnym środowisku. Dodatkowo zastosowane materiały są samogasnące (rdzeń z fluoropolimeru spełnia normy ognioodporności) i szybkoschnące – kabel po usunięciu źródła wody szybko odzyskuje pełnię właściwości detekcyjnych, zwykle w ciągu kilkunastu sekund.
Detekcja wycieków wody w sufitach podwieszanych i innych ukrytych przestrzeniach z użyciem TT1100-OHP przekłada się na wysoką skuteczność i niezawodność. Przewód działa w sposób ciągły, natychmiast sygnalizując wyciek na całej swej długości. W połączeniu z modułem alarmowo-lokalizacyjnym TraceTek potrafi on precyzyjnie wskazać miejsce wycieku z dokładnością do 1 metra, co ogromnie usprawnia akcję serwisową. System może nadzorować jednocześnie wiele odcinków instalacji – kable sensorowe można łączyć w sieć pokrywającą setki metrów rurociągów, a centralka obsłuży wiele stref alarmowych jednocześnie. Ponieważ TT1100-OHP pracuje automatycznie przez całą dobę, nawet w nocy czy w dni wolne wykryje awarię od razu, dając służbom technicznym szansę na natychmiastową interwencję zanim dojdzie do zalania pomieszczeń poniżej.
Kluczowe korzyści technologiczne systemu TraceTek TT1100-OHP
Wdrożenie systemu detekcji wycieków wody opartego o kabel TT1100-OHP zapewnia szereg korzyści istotnych z punktu widzenia bezpieczeństwa obiektu i utrzymania ruchu:
- Szybka lokalizacja wycieku: Dzięki funkcji precyzyjnego pomiaru, system wskazuje miejsce wycieku z dokładnością do ok. 1 metra na przewodzie. Personel otrzymuje jasną informację, gdzie doszło do awarii, co pozwala natychmiast skierować się we właściwe miejsce i usunąć usterkę. Minimalizuje to czas przestoju i ogranicza zakres zniszczeń spowodowanych przez wodę.
- Ciągły monitoring 24/7: System działa w trybie ciągłym, niezależnie od pory dnia czy obecności personelu. Każdy przeciek jest wykrywany natychmiast, nawet jeśli wystąpi między planowanymi inspekcjami czy w nocy. To ważne, ponieważ okresowe testy szczelności instalacji (np. roczne przeglądy) nie są w stanie wychwycić nagłego wycieku w momencie jego powstania. Ciągły nadzór oznacza, że obiekt jest chroniony non-stop, a reakcja na awarię jest natychmiastowa.
- Odporność na korozję i niezawodność: Kable TraceTek wykonane są z materiałów polimerowych (m.in. fluoropolimery) i posiadają konstrukcję pozbawioną odsłoniętych elementów metalowych, dzięki czemu są odporne na korozję oraz warunki środowiskowe. Mogą pracować w wilgotnych czy zapylonych przestrzeniach przez długie lata bez utraty czułości. Dodatkowy oplot ochronny zwiększa odporność mechaniczną na ścieranie czy uszkodzenia podczas instalacji. System cechuje się dzięki temu wysoką trwałością i niskimi kosztami utrzymania – czujniki po incydencie wystarczy osuszyć i nadal spełniają swoją funkcję.
- Integracja z BMS i systemami alarmowymi: Moduły alarmowe TraceTek można łatwo zintegrować z nadrzędnymi systemami BMS (Building Management System) lub innymi systemami monitoringu/alarms. Centrale posiadają wyjścia przekaźnikowe oraz opcjonalne interfejsy komunikacyjne (Modbus TCP/IP, BACnet, SNMP itp.), co umożliwia przekazywanie sygnałów o alarmie do systemu zarządzania budynkiem. Dzięki temu informacja o wycieku może automatycznie wywołać szereg akcji: od wyświetlenia ostrzeżenia na ekranie stanowiska BMS, przez uruchomienie alarmu dźwiękowego, po wysłanie powiadomień (e-mail/SMS) do obsługi technicznej. Integracja z BMS pozwala też łączyć detekcję wycieków z innymi zabezpieczeniami – na przykład automatycznie wyłączyć urządzenia elektryczne w strefie zalania lub zamknąć elektrozawór wody. Takie połączenie zapewnia pełną kontrolę nad sytuacją awaryjną i minimalizuje ryzyko eskalacji szkód.
Przykładowe zastosowania w obiektach komercyjnych i technicznych
Systemy monitoringu wycieków wody z wykorzystaniem kabli sensorowych typu TraceTek znajdują zastosowanie w wielu branżach. Poniżej przedstawiamy wybrane przykłady obiektów, w których detekcja wycieków w przestrzeniach ukrytych przynosi szczególne korzyści:
- Biurowce i hotele: W nowoczesnych budynkach biurowych oraz hotelowych coraz częściej wdraża się systemy detekcji zalania jako element podnoszący standard bezpieczeństwa. Zalanie pomieszczeń biurowych czy pokoi hotelowych może generować olbrzymie straty finansowe i logistyczne. Inwestorzy montują więc kable sensorowe na krytycznych odcinkach instalacji wodnych – np. w szachtach instalacyjnych, nad serwerowniami czy centralami teletechnicznymi – aby natychmiast wykryć awarię rurociągu (choćby spowodowaną korozją lub pęknięciem uszczelki) i zapobiec rozprzestrzenianiu się szkód. To rekomendowana dobra praktyka chroniąca mienie przed skutkami awarii instalacji wodnych. Dodatkowo obecność takiego systemu może wspierać starania o certyfikaty LEED/BREEAM, które premiują rozwiązania zapobiegające zalaniu budynku.
- Centra danych i serwerownie: W centrach danych wymagana jest najwyższa niezawodność infrastruktury – nawet krótkotrwałe zalanie może spowodować przerwanie usług i uszkodzenie kosztownego sprzętu IT. Dlatego normy branżowe (m.in. ANSI/TIA-942 dla data center) wprost wymagają instalacji systemów wykrywania wycieków w kluczowych miejscach, np. pod podniesioną podłogą czy w pobliżu urządzeń chłodzenia w serwerowniach Tier III/IV. Liniowe kable sensorowe układa się wzdłuż rzędów szaf serwerowych oraz przy rurociągach wody lodowej, aby natychmiast wychwycić nawet niewielkie nieszczelności. Organizacja Uptime Institute zaleca czujniki zalania również w węzłach chłodniczych, przy pompach i na magistralach doprowadzających wodę – czyli wszędzie tam, gdzie wyciek mógłby zagrozić ciągłości działania systemów. Dzięki temu reakcja obsługi może być błyskawiczna, co ma kluczowe znaczenie w obiektach o krytycznym znaczeniu.
- Szpitale i obiekty służby zdrowia: Placówki medyczne pełne są drogiej i wrażliwej aparatury (tomografy, angiografy, urządzenia laboratoryjne, serwery medyczne itp.), która może ulec uszkodzeniu nawet przez niewielki wyciek wody. Choć przepisy nie nakazują explicite montażu czujników zalania w szpitalach, wielu administratorów traktuje detekcję wycieków jako standardowy element systemu bezpieczeństwa infrastruktury medycznej. Czujniki liniowe montuje się często w przestrzeniach ukrytych nad salami operacyjnymi, w szybach instalacyjnych i w pomieszczeniach technicznych, gdzie przebiegają rurociągi wody czy klimatyzacji. System wczesnego ostrzegania o zalaniu natychmiast informuje personel techniczny o awarii instalacji, co umożliwia szybką interwencję zanim ucierpi sprzęt podtrzymujący życie pacjentów. Tego typu rozwiązania stają się elementem dobrej praktyki w nowoczesnej służbie zdrowia, redukując ryzyko przestojów oddziałów szpitalnych z powodu awarii wodnych.
- Muzea, galerie sztuki i archiwa: Obiekty kultury i przechowywania zbiorów (biblioteki, archiwa państwowe) wymagają szczególnej troski o środowisko przechowywania – zalanie mogłoby bezpowrotnie zniszczyć bezcenne eksponaty lub dokumenty. Dlatego w muzeach i archiwach coraz częściej wdraża się systemy detekcji wycieków wody jako zabezpieczenie przed tego typu katastrofą. Typowe zastosowania to monitoring przestrzeni pod dachami, gdzie biegną instalacje tryskaczowe przeciwpożarowe – montuje się tam kable sensorowe wewnątrz obudów sufitów czy pod izolacją rurociągów, tak by szybko wykryły nawet niewielkie nieszczelności w systemie gaśniczym. Często jest to wręcz wymagane przez ubezpieczycieli – np. firma FM Global zaleca ciągłe monitorowanie instalacji tryskaczowych pod kątem wycieków w obiektach o wysokiej wartości (centra danych, muzea, archiwa). Dzięki temu można chronić dziedzictwo kulturowe i zbiory przed zniszczeniem przez wodę.
- Obiekty infrastruktury krytycznej: Wszelkie obiekty, których funkcjonowanie ma kluczowe znaczenie (jak np. centra sterowania, węzły telekomunikacyjne, obiekty energetyczne, stacje uzdatniania wody, lotniska itp.) powinny być zabezpieczone przed niekontrolowanym zalaniem. Awaria wodociągowa w takim miejscu może spowodować efekt domina – przerwanie usług publicznych czy zagrożenie dla bezpieczeństwa. Systemy detekcji wycieków stosuje się więc w pomieszczeniach kontrolnych, centrach danych służb publicznych, przy aparaturze infrastrukturalnej i w korytarzach technicznych z ważnymi rurociągami. Przykładowo, w elektrowniach i zakładach przemysłowych czujniki wycieków instalowane są w halach z pompami, wymiennikami ciepła i innymi urządzeniami chłodzonymi wodą, aby natychmiast wykryć nieszczelność mogącą zagrozić ciągłości produkcji. W obiektach infrastruktury krytycznej często integruje się systemy TraceTek z centralnym systemem SCADA lub BMS, co umożliwia automatyczne powiadomienie obsługi o wycieku i podjęcie działań zapobiegawczych w trybie natychmiastowym. Taka prewencja jest kluczowa dla utrzymania ciągłości działania usług krytycznych.
Podsumowanie i rekomendacje
Ukryte w stropach i szybach rurociągi napowietrzne stanowią duży potencjalny hazard dla każdego obiektu – wyciek wody w niewidocznym miejscu może nie tylko zniszczyć mienie, ale też doprowadzić do długotrwałego wyłączenia kluczowych systemów. Jak wykazaliśmy, detekcja wycieków wody za pomocą kabli sensorowych to skuteczny sposób na eliminację tego ryzyka. Rozwiązania takie jak TraceTek TT1100-OHP pozwalają na ciągły monitoring instalacji i błyskawiczne wykrycie nawet najmniejszego przecieku, wraz z dokładną lokalizacją uszkodzenia. Dzięki temu służby techniczne mogą reagować natychmiast, minimalizując skutki awarii. Technologiczne atuty – takie jak odporność na korozję, praca 24/7, integracja z BMS/SCADA i alarmami – sprawiają, że system funkcjonuje niezawodnie w każdym środowisku, od biurowców po infrastrukturę krytyczną.
Z perspektywy zarządcy obiektu wdrożenie systemu detekcji wycieków TraceTek to inwestycja w prewencję szkód wodnych, która szybko się zwraca. Uniknięcie choćby jednej poważnej awarii zalaniowej może oszczędzić setki tysięcy złotych strat i uchronić przed przestojem operacyjnym. W dobie inteligentnych budynków i rosnących standardów bezpieczeństwa wodnego, systemy TraceTek stają się naturalnym elementem wyposażenia obiektów wyposażonych w rozległe instalacje wodne prowadzone w przestrzeniach ukrytych. Rekomendujemy rozważenie implementacji takiego systemu w ramach polityki utrzymania ruchu i ochrony majątku – jako nowoczesne, branżowe best practice zapewniające spokój ducha właścicielom budynków oraz bezpieczeństwo użytkownikom. Wczesne ostrzeganie o wycieku to najlepsza strategia, by zapobiec katastrofie zanim ta zdąży się rozwinąć. Detekcja wycieków za pomocą kabli sensorowych, jak TraceTek TT1100-OHP, to sprawdzone narzędzie, które powinno znaleźć się w arsenale każdego odpowiedzialnego zarządcy dbającego o bezpieczeństwo swojego obiektu.
