Dach obiektu Data Center należy traktować jako element infrastruktury technicznej, którego awaria może pośrednio zagrozić ciągłości pracy serwerowni. Zalegający śnieg, lód oraz zamarznięte wpusty mogą ograniczyć odprowadzanie wody, powodować jej spiętrzenie i zwiększać ryzyko przecieków. Dlatego ogrzewanie rynien i rur spustowych, ogrzewanie połaci dachu oraz ogrzewanie wpustów dachowych powinny być projektowane jako jeden kontrolowany i monitorowany system.

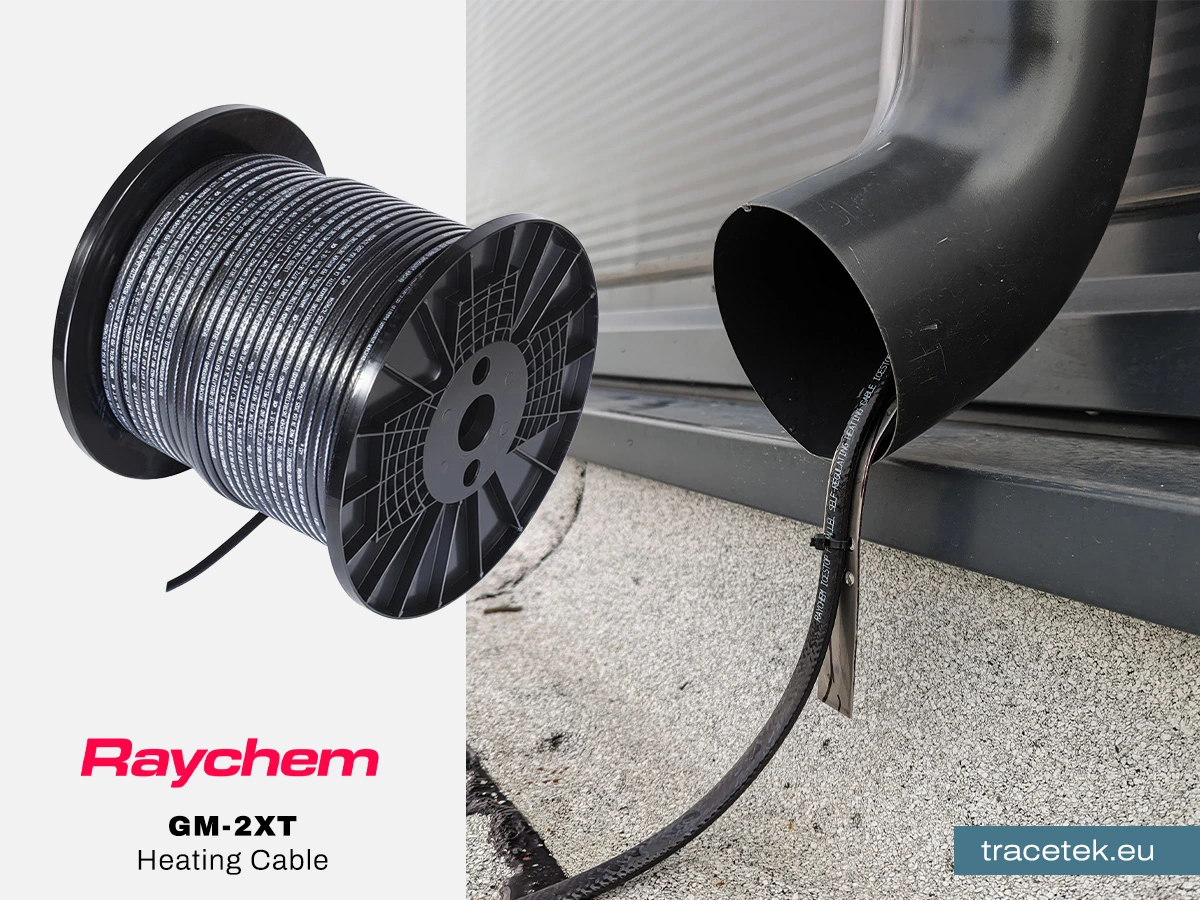

Samoregulujące kable grzejne RAYCHEM GM-2XT
Podstawowym elementem systemu jest samoregulujący kabel grzejny RAYCHEM GM-2XT, przeznaczony do ochrony dachów, rynien i rur spustowych przed śniegiem i lodem. Zasilany jest napięciem 230 V AC. Jego nominalna moc wynosi 36 W/m przy 0°C w wodzie z lodem oraz około 18 W/m przy 0°C w powietrzu.
Samoregulujący rdzeń zmienia moc lokalnie w zależności od temperatury. Nie oznacza to jednak, że kabel powinien pracować bez układu sterowania. W Data Center istotne są zarówno automatyczne załączanie instalacji w odpowiednich warunkach pogodowych, jak i kontrola stanu poszczególnych obwodów.
GM-2XT posiada zewnętrzną powłokę fluoropolimerową i może być stosowany między innymi na dachach bitumicznych. Minimalna temperatura montażu wynosi -18°C, minimalny promień gięcia 16 mm, a maksymalna długość pojedynczego obwodu może wynosić 80 m, zależnie od zastosowanego zabezpieczenia.
Dla napięcia 230 V producent określa maksymalne długości GM-2XT: 25 m dla 6 A, 40 m dla 10 A, 50 m dla 13 A, 60 m dla 16 A i 80 m dla 20 A. Przy projektowaniu nie należy więc dobierać zabezpieczenia wyłącznie na podstawie prostego obliczenia P/U. Trzeba uwzględnić charakterystykę rozruchową samoregulującego kabla grzejnego oraz tabelę doboru producenta.

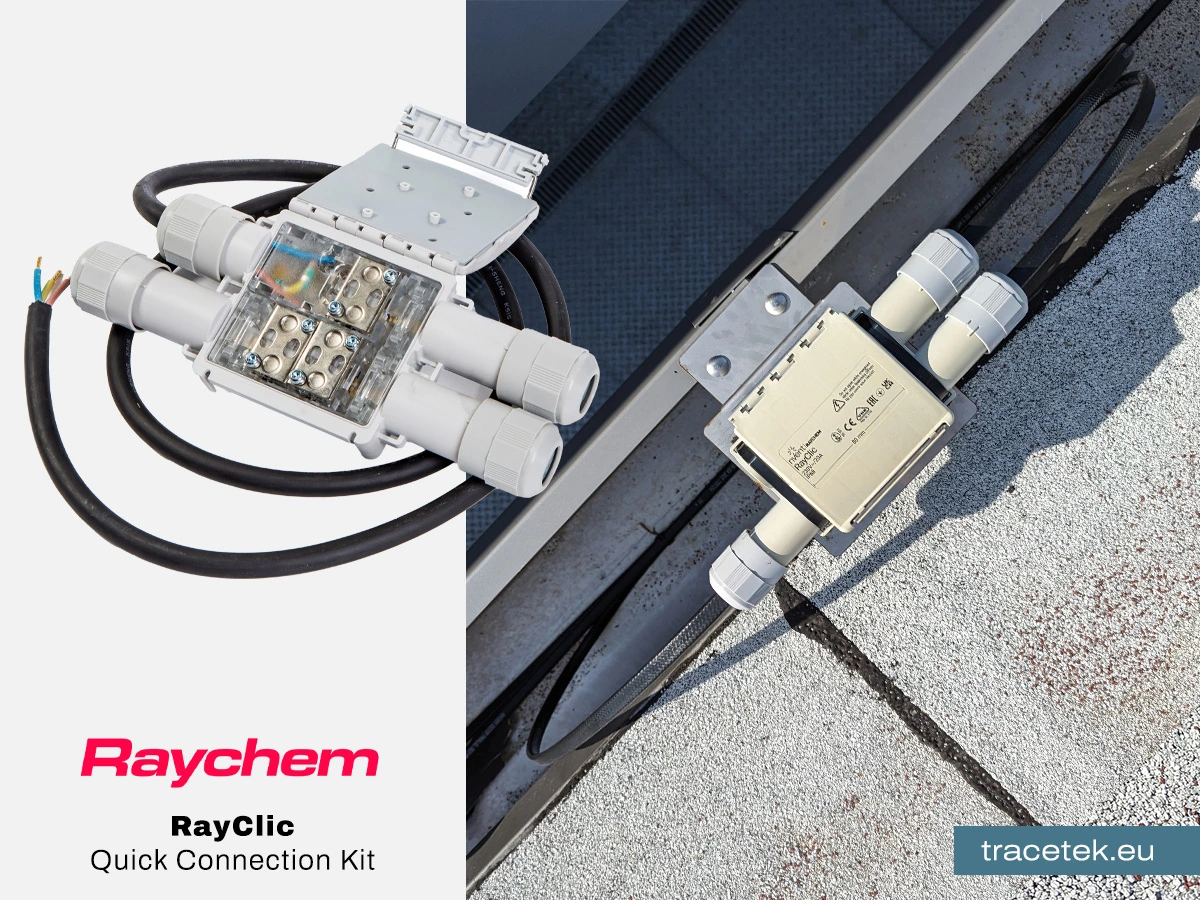

System połączeń RAYCHEM RayClic
W instalacjach ogrzewania rynien, rur spustowych i połaci dachowych istotne znaczenie ma nie tylko właściwy dobór kabli grzejnych, ale również sposób wykonania połączeń. W systemie RAYCHEM GM-2XT stosowane są szybkozłącza RAYCHEM RayClic, przeznaczone do wykonywania połączeń zasilających, przelotowych oraz rozgałęzień kabli grzejnych.
System RayClic wykorzystuje technologię połączeń przebijających izolację kabla. Dzięki temu podczas montażu nie ma potrzeby zdejmowania izolacji z żył zasilających ani wykonywania tradycyjnych połączeń przy użyciu zacisków. Kabel grzejny wprowadza się do odpowiedniego elementu RayClic, a konstrukcja złącza zapewnia wykonanie połączenia elektrycznego.
Dostępne elementy systemu umożliwiają wykonanie różnych konfiguracji instalacji. RayClic-CE służy do podłączenia zasilania, RayClic-S do łączenia dwóch odcinków kabla, RayClic-T pozwala wykonać rozgałęzienie typu T, natomiast RayClic-X umożliwia wykonanie rozgałęzienia czterokierunkowego. Uzupełnieniem systemu są zakończenia kabli grzejnych oraz akcesoria umożliwiające wykonanie kompletnej instalacji.
Zastosowanie RayClic jest szczególnie korzystne w rozbudowanych systemach ogrzewania dachu Data Center, gdzie instalacja może obejmować wiele rynien, rur spustowych, wpustów dachowych oraz stref ogrzewanych na połaci. Możliwość wykonywania rozgałęzień pozwala dopasować układ kabli GM-2XT do rzeczywistej geometrii dachu bez konieczności prowadzenia osobnego kabla zasilającego do każdego odcinka instalacji.
System RayClic upraszcza również montaż i późniejszy serwis instalacji. Ograniczenie liczby tradycyjnych połączeń wykonywanych na dachu skraca czas prac i pozwala zachować powtarzalny sposób wykonania poszczególnych punktów połączeniowych. W przypadku dużego obiektu ma to znaczenie zarówno na etapie budowy, jak i podczas późniejszych przeglądów systemu przeciwoblodzeniowego.
W połączeniu z samoregulującymi kablami grzejnymi RAYCHEM GM-2XT, systemem ogrzewania wpustów RIM-DRAINTRACE-KIT oraz sterowaniem i monitoringiem RAYCHEM ACS-30, RayClic stanowi ważny element kompletnego systemu ochrony dachu przed śniegiem i lodem.
Ogrzewanie połaci dachu, rynien i rur spustowych
Projektując ogrzewanie połaci dachu Data Center, należy przede wszystkim wyznaczyć miejsca, w których musi zostać zachowana droga odpływu wody. Nie zawsze oznacza to konieczność ogrzewania całej powierzchni. Ochroną obejmuje się przede wszystkim strefy odpływowe, krawędzie dachu, rynny, rury spustowe oraz miejsca prowadzące wodę do wpustów dachowych.

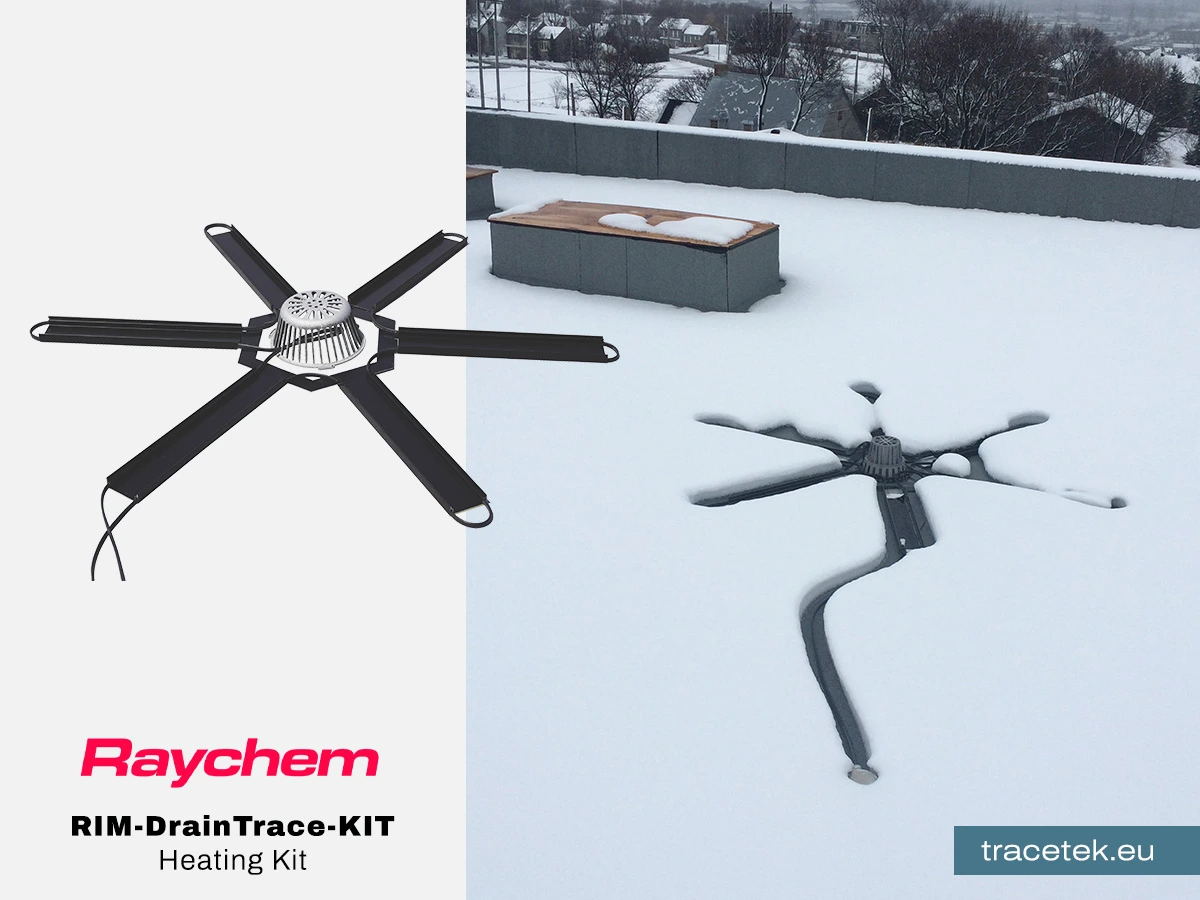

Ogrzewanie wpustów dachowych RIM-DRAINTRACE-KIT
Szczególnego zabezpieczenia wymagają wpusty. Nawet prawidłowo ogrzana połać nie zapewni skutecznego odwodnienia, jeżeli lód zablokuje punkt odpływu.
RAYCHEM RIM-DRAINTRACE-KIT jest modułowym systemem do odladzania wpustów dachowych. Zestaw wykorzystuje 16 m fabrycznie zakończonego kabla GM-2XT, centralny aluminiowy pierścień dla wpustu o średnicy do 355 mm oraz sześć paneli o długości 600 mm.
Elementy RIM-C pełnią jednocześnie funkcję ochrony mechanicznej kabla i tworzą kanały umożliwiające przepływ roztopionej wody w kierunku wpustu. Takie rozwiązanie łączy ogrzewanie wpustów dachowych z kontrolowanym odprowadzaniem wody z chronionej części połaci.

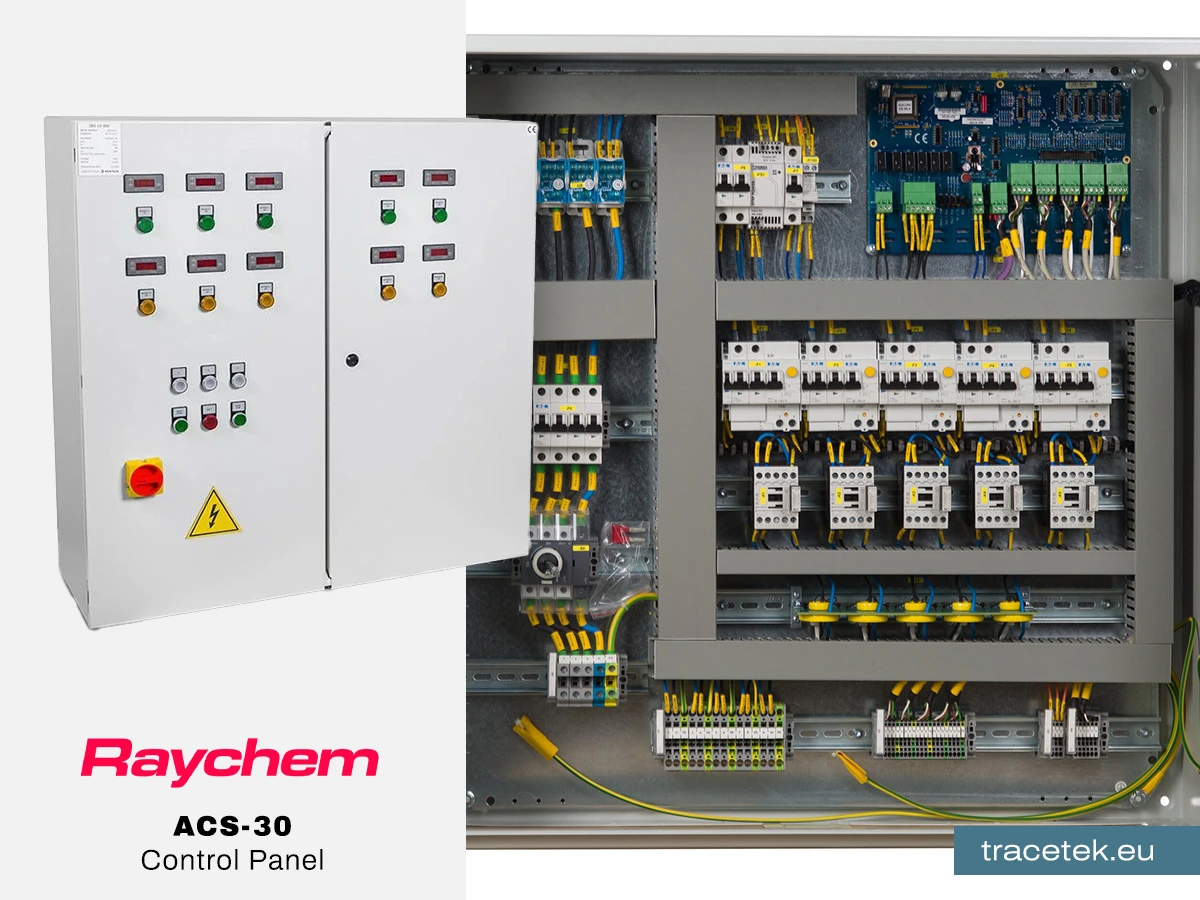

Sterowanie ogrzewaniem dachu Data Center przez ACS-30
W dużym obiekcie samo załączanie ogrzewania na podstawie temperatury jest niewystarczające. System RAYCHEM ACS-30 umożliwia wieloobwodowe sterowanie i monitoring instalacji. Jeden interfejs UIT może obsługiwać do 260 indywidualnych obwodów.
System pozwala monitorować między innymi temperaturę, pobór energii oraz prąd upływu i generować alarm z identyfikacją konkretnego obwodu. Komunikacja może zostać wykorzystana do integracji z BMS. Dostępne rozwiązania komunikacyjne pozwalają między innymi na wykorzystanie BACnet. Istotną cechą dla Data Center jest możliwość dalszej lokalnej pracy modułów sterujących PCM w przypadku utraty komunikacji z centralnym interfejsem UIT.
Projekt ogrzewania rynien i rur spustowych w Data Center powinien więc obejmować nie tylko moc kabli grzejnych, lecz również podział na strefy, zabezpieczenia, detekcję warunków atmosferycznych, monitoring oraz sygnalizację awarii. Dopiero połączenie GM-2XT, RayClic, RIM-DRAINTRACE-KIT i wieloobwodowego sterowania ACS-30 pozwala stworzyć kompletną architekturę ochrony dachu przed skutkami śniegu, lodu i zamarzania odpływów.
