Czujnik zalania wodą w postaci kabla sensorowego pozwala wykrywać wyciek na całej długości chronionej powierzchni, a nie tylko w jednym punkcie. System Raychem TraceTek wykorzystuje kable sensoryczne TT1000 oraz TT1100-OHP, które reagują na kontakt z wodą i umożliwiają lokalizację miejsca wycieku. Rozwiązanie sprawdza się w serwerowniach, Data Center, pomieszczeniach technicznych, pod podłogami podniesionymi oraz przy rurociągach.
Jak działa kabel sensorowy do wykrywania wody?
Kabel sensoryczny działa jako liniowy czujnik zalania. Oznacza to, że praktycznie każdy punkt na jego długości stanowi aktywną powierzchnię detekcji. Po kontakcie kabla sensorowego z wodą moduł monitorujący wykrywa zmianę jego parametrów elektrycznych, generuje alarm, a w systemach wyposażonych w funkcję lokalizacji wskazuje miejsce wystąpienia wycieku z dokładnością do ±1 metra wzdłuż kabla sensorowego.
Technologia Raychem TraceTek wykorzystuje elementy wykonane z polimeru przewodzącego. Dzięki temu elektrody czujnikowe nie wymagają odsłoniętych metalowych powierzchni podatnych na korozję. Po usunięciu przyczyny wycieku i wysuszeniu kabel może być ponownie wykorzystywany.
Czujnik zalania wodą na podłogę – TT1000

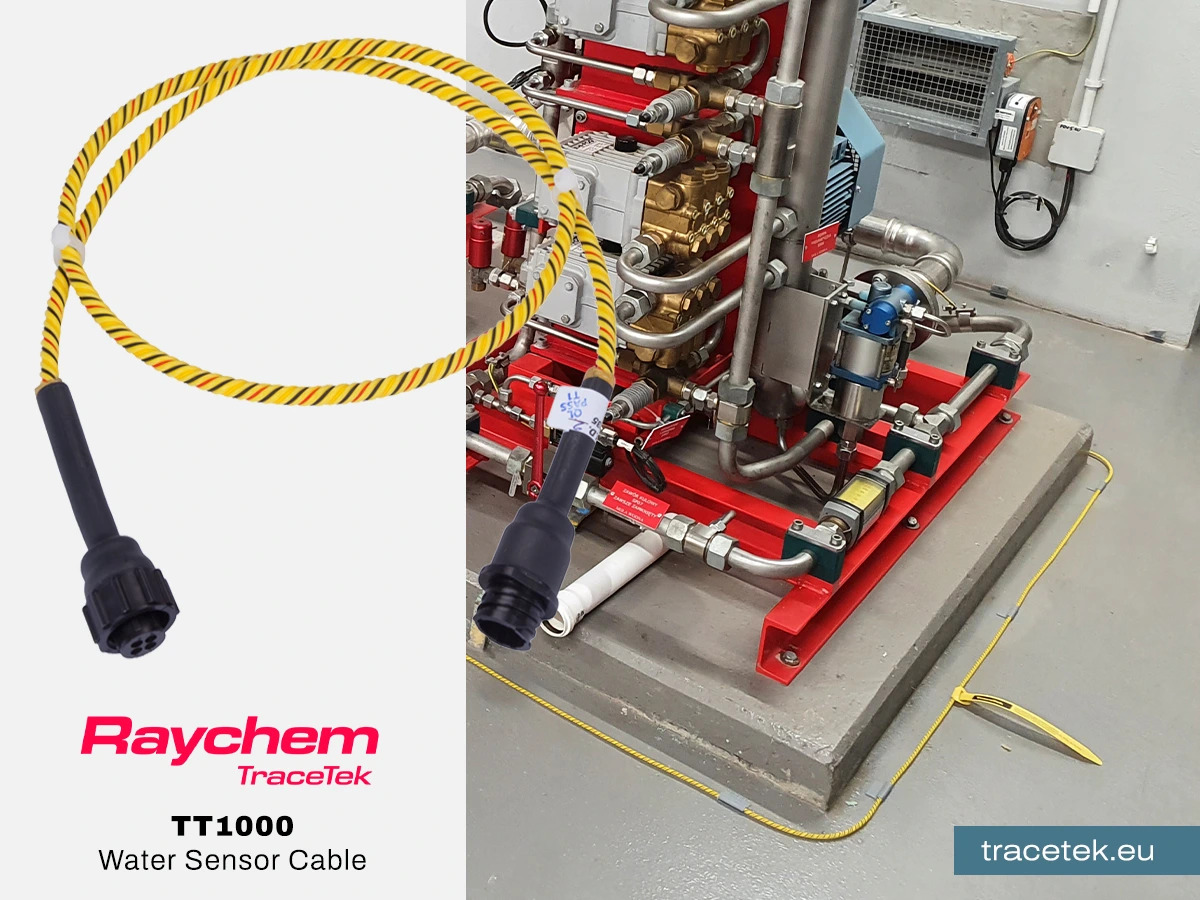

Foto: Widoczny żółty kabel sensorowy Raychem TraceTek TT1000, zainstalowany wokół zespołu pomp wodnych. (alt=”Czujnik zalania wodą na podłogę”)
Raychem TraceTek TT1000 jest przeznaczony do wykrywania wody na płaskich powierzchniach. Stosuje się go przede wszystkim pod podłogami technicznymi, w serwerowniach, Data Center, pomieszczeniach technicznych oraz w pobliżu urządzeń HVAC.
Kabel ma średnicę 6 mm, maksymalną temperaturę pracy 75°C i wykorzystuje technologię polimeru przewodzącego. Dostępne odcinki można łączyć w większe obwody detekcyjne. System wykrywa wodę w dowolnym miejscu wzdłuż aktywnej części kabla.
Czujnik wycieku wody do monitorowania rurociągów – TT1100-OHP

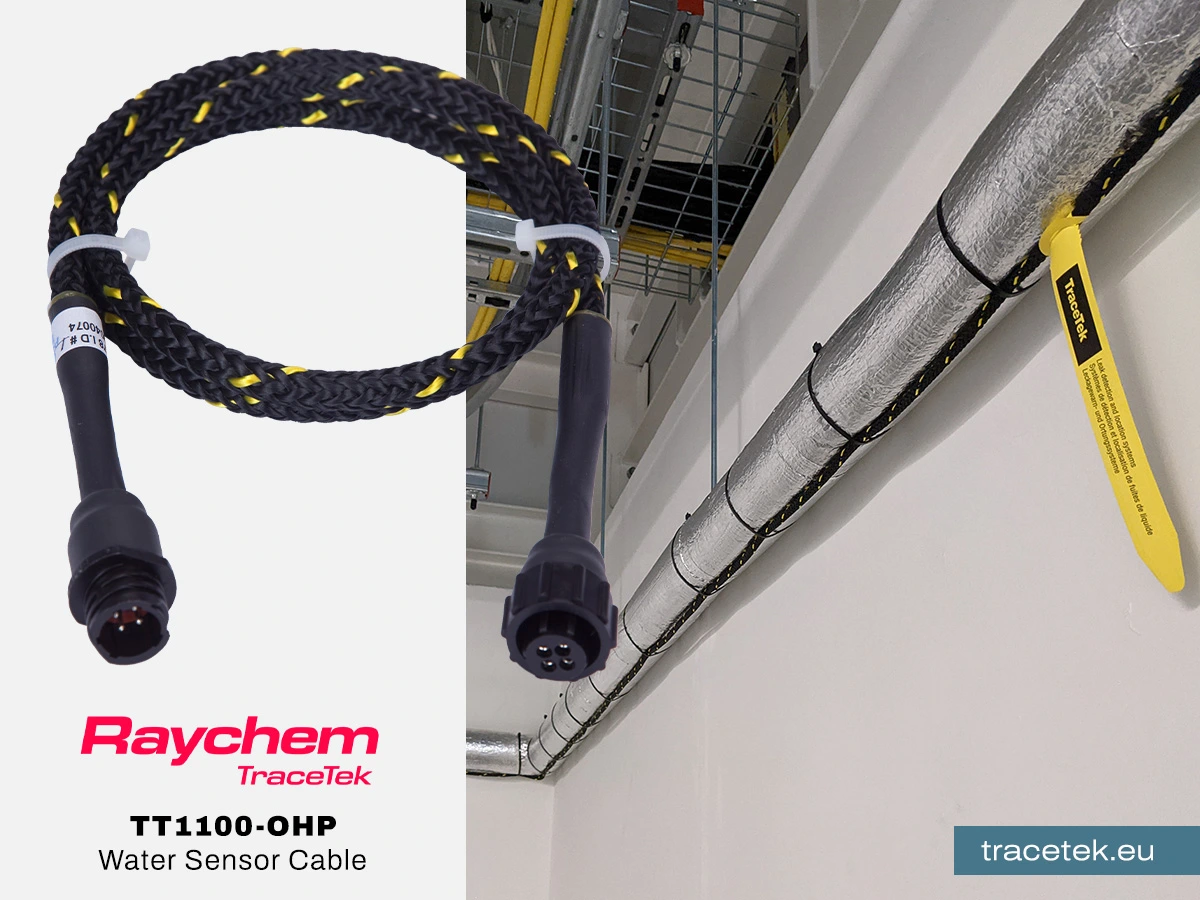

Foto: Widoczny czarny kabel sensorowy Raychem TraceTek TT1100-OHP, zainstalowany wzdłuż rury, w jej najniższym punkcie, na godzinie szóstej. (alt=”Czujnik wycieku wody do monitorowania rurociągów”)
W przypadku rurociągów lepszym rozwiązaniem jest kabel sensorowy TT1100-OHP. Montuje się go bezpośrednio wzdłuż dolnej części rury, czyli w miejscu, do którego naturalnie spływa woda.
TT1100-OHP posiada zewnętrzny oplot z włókna syntetycznego działający jak knot. Oplot przechwytuje nawet niewielką ilość wody pojawiającą się w miejscu nieszczelności i doprowadza ją do powierzchni czujnikowej kabla. Rozwiązanie szczególnie dobrze sprawdza się przy instalacjach wody lodowej i ciepłej, rurociągach podwieszanych oraz w miejscach narażonych na zabrudzenia.
Średnica TT1100-OHP wynosi 8,2 mm, a maksymalna temperatura ciągłej pracy 80°C.

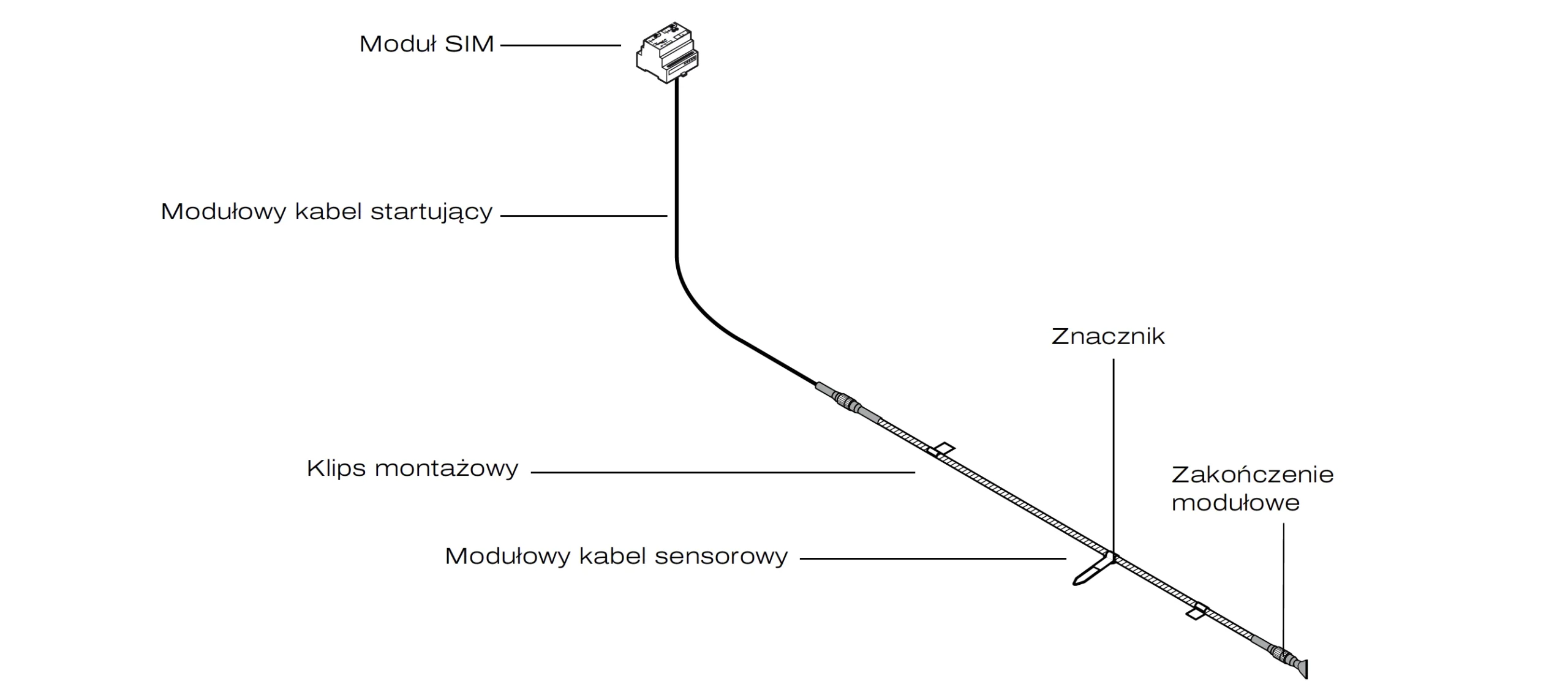

Moduły SIM – element kontrolujący kabel sensoryczny
Sam kabel sensorowy wymaga podłączenia do urządzenia monitorującego. W systemie Raychem TraceTek funkcję tę realizują moduły SIM, czyli Sensor Interface Module.
Moduł SIM zasila obwód pomiarowy, stale kontroluje parametry kabla i rozpoznaje wyciek, przerwę obwodu oraz stany wymagające obsługi. Moduły TTSIM-3 i TTSIM-4 mogą pracować samodzielnie lub komunikować się z nadrzędnym systemem. TTSIM-3 obsługuje do 350 m, natomiast TTSIM-4 do 1500 m kabla sensorowego Raychem TraceTek. Moduły posiadają również programowalne wyjścia przekaźnikowe umożliwiające przekazanie alarmu do innych instalacji.

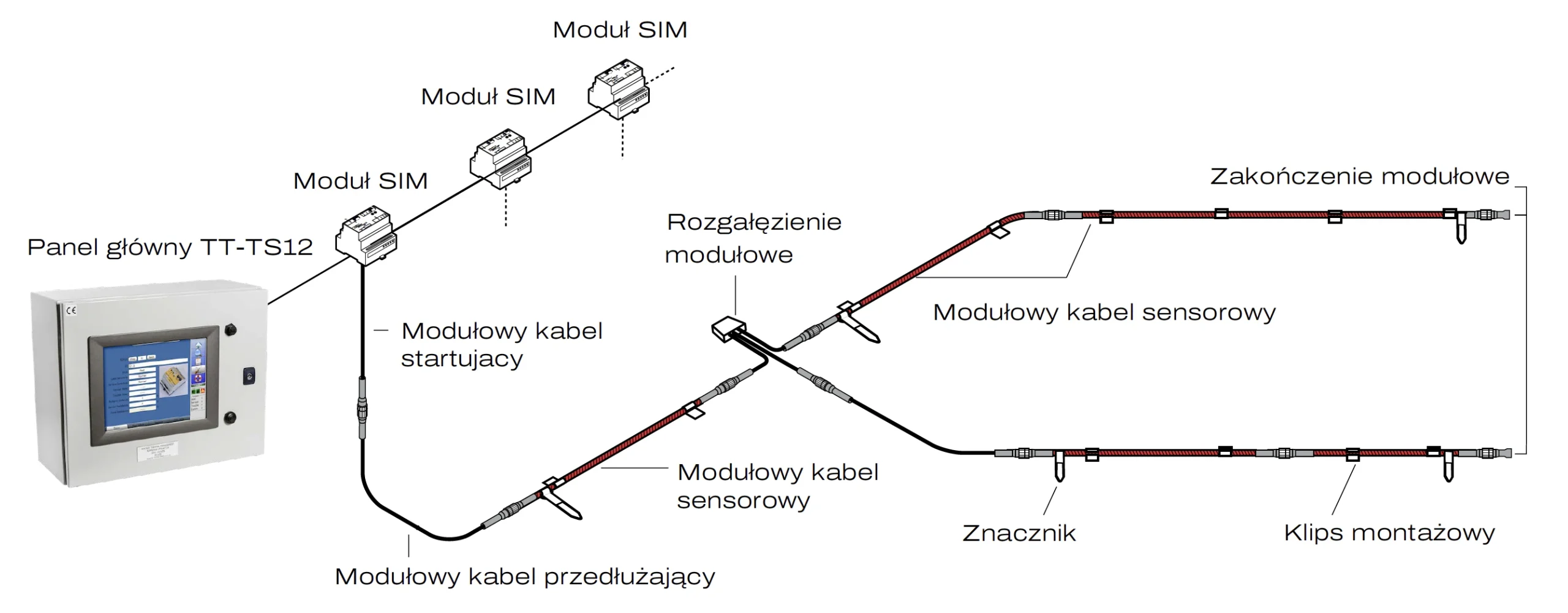

Panel alarmowy Raychem TraceTek TT-TS12
W większych systemach wiele obwodów detekcji można połączyć z centralnym panelem alarmowym TT-TS12. Panel obsługuje sieć do 250 modułów SIM i prezentuje stan poszczególnych obwodów na 12-calowym ekranie dotykowym.
TT-TS12 umożliwia graficzne przedstawienie miejsca wycieku na rzucie pomieszczenia, planie instalacji lub innej przygotowanej mapie. Panel rejestruje do 5000 zdarzeń, obsługuje alarmy dźwiękowe, wyjścia przekaźnikowe oraz komunikację z systemami nadrzędnymi.
Dzięki połączeniu kabli TT1000 lub TT1100-OHP, modułów SIM oraz panelu TT-TS12 czujnik zalania wodą staje się rozbudowanym systemem ciągłego monitorowania. Pozwala wykryć awarię na wczesnym etapie, wskazać jej lokalizację z dokładnością do jednego metra i szybko przekazać alarm do obsługi technicznej.
