W serwerowniach, gdzie każda kropla wody może doprowadzić do krytycznych awarii, coraz większe znaczenie zyskuje precyzyjny i szybki system detekcji wycieków TraceTek. Klimakonwektory, powszechnie stosowane w instalacjach chłodniczych nad serwerami, generują znaczne ilości skroplin. Wyciek z rury odprowadzającej kondensat może stanowić poważne zagrożenie dla sprzętu IT, a jego skutki mogą być katastrofalne – od awarii serwerów, przez przestoje w pracy systemów, aż po utratę danych.
Ochrona serwerowni przed wodą staje się więc priorytetem, dlatego detekcja wycieku wody w serwerowni musi następować natychmiast – zanim dojdzie do zalania sprzętu.
Dlaczego klimakonwektory to ryzyko zalania?
Klimakonwektory montowane w przestrzeniach nad szafami serwerowymi są niezbędne dla utrzymania odpowiednich warunków temperaturowych. Jednak każda ich awaria – zwłaszcza zatkanie odpływu skroplin lub rozszczelnienie rury – może doprowadzić do wycieku wody bezpośrednio nad urządzeniami krytycznymi. Skoro skropliny powstają niemal nieprzerwanie, detekcja ich nieszczelności musi być szybka, skuteczna i niezawodna. Brak odpowiednich zabezpieczeń naraża firmę na olbrzymie straty, dlatego tak ważne jest wdrożenie dedykowanego systemu zabezpieczenia przed zalaniem IT.

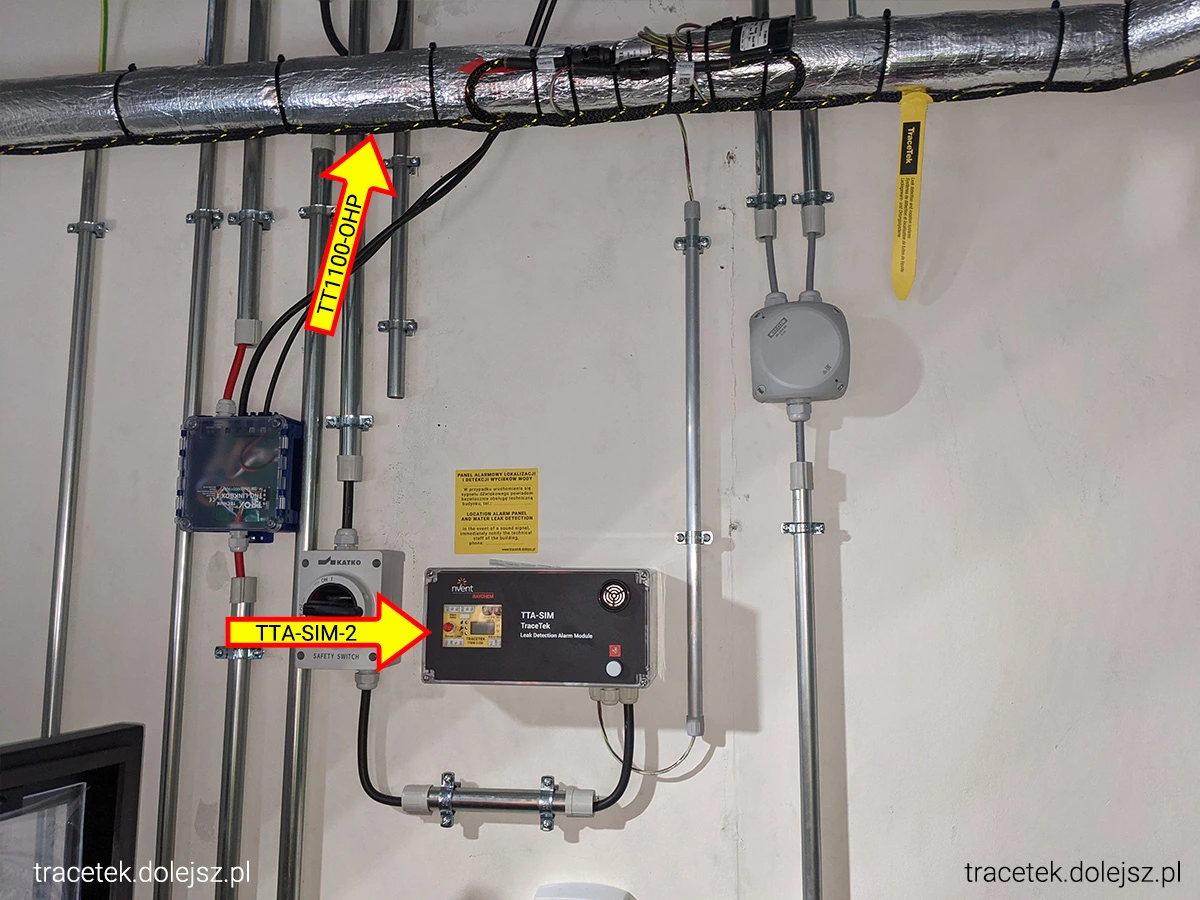

System detekcji oparty na kablu sensorowym TraceTek TT1100-OHP
W tego typu zastosowaniach idealnie sprawdza się kabel sensorowy TraceTek TT1100-OHP, specjalnie zaprojektowany do montażu podwieszanego bezpośrednio pod rurociągami. Dzięki swojej elastyczności i trwałości może być prowadzony wzdłuż rur odpływowych klimakonwektorów i wykrywa obecność wody w dowolnym punkcie na swojej długości. W praktyce takie przewody tworzą specjalne linie detekcyjne pod klimakonwektory, które natychmiast reagują na pojawienie się wody.
Kabel TT1100-OHP różni się od klasycznych kablem sensorowych tym, że jest przystosowany do pracy nad powierzchnią – np. w podwieszanych instalacjach nad sufitami technicznymi czy właśnie pod rurociągami klimatyzacyjnymi. Jego kluczową cechą jest zewnętrzny oplot kapilarny, który nie tylko chroni strukturę kabla, ale również aktywnie wciąga i zatrzymuje wodę. Oplot działa jak struktura chłonna – wystarczy niewielka ilość cieczy, by została zaabsorbowana i wykryta przez czujnik.
Dzięki temu nawet mały wyciek skroplin nie pozostaje niezauważony, a reakcja systemu następuje błyskawicznie. W momencie detekcji cieczy przewód przekazuje sygnał do modułu alarmowego, który natychmiast informuje o zagrożeniu.
Moduł alarmowy TTA-SIM-2 – precyzyjna sygnalizacja i automatyczne reakcje
Detekcja wycieku to dopiero pierwszy krok. System TraceTek wyposażony w moduł alarmowy TTA-SIM-2 umożliwia nie tylko zidentyfikowanie obecności wody, ale także precyzyjne określenie, na którym metrze kabla doszło do wycieku – z dokładnością do ±1 metra. To kluczowe w serwerowniach, gdzie czas reakcji i dokładność mają fundamentalne znaczenie.
Wyświetlacz LCD oraz sygnał dźwiękowy o natężeniu do 60 dB zapewniają natychmiastowe zaalarmowanie obsługi technicznej. Co więcej, system może być zintegrowany poprzez Modbus z systemami BMS, co pozwala na automatyczne wyłączenie zasilania urządzeń lub zamknięcie zaworów wody, zanim woda spowoduje poważniejsze szkody.
Stały nadzór nad klimakonwektorami w serwerowniach
W przeciwieństwie do czujników punktowych, które wykrywają wodę dopiero po jej zgromadzeniu w jednym miejscu, kabel TT1100-OHP działa liniowo. Oznacza to, że kontroluje każdy centymetr rurociągu pod względem nieszczelności. Taka forma ochrony jest nieporównywalnie skuteczniejsza w przestrzeniach nad serwerami, gdzie nie ma miejsca na opóźnienia ani niedokładność.
Instalacja systemu wykrywania wycieków wody w serwerowni jest możliwa nawet podczas pracy systemów IT, co sprawia, że można wdrożyć zabezpieczenie bez konieczności przerywania działania centrum danych. Dodatkowo system można rozbudować o kolejne sekcje i dostosować do każdej konfiguracji obiektu.
Przykład wdrożenia w serwerowni – średniej wielkości centrum danych
W średniej wielkości centrum danych wdrożono system detekcji wycieków TraceTek oparty o kablu TT1100-OHP oraz moduł alarmowy TTA-SIM-2. Ten nowoczesny system zabezpieczenia przed zalaniem IT monitoruje rury odprowadzające skropliny z klimakonwektorów.
Niedługo po instalacji doszło do awaryjnej sytuacji – zatkała się rura odpływowa jednego z klimakonwektorów, a woda zaczęła przelewać się z tacy ociekowej.
Czujnik wycieku skroplin z klimakonwektora (kabel liniowy TT1100-OHP) zainstalowany wzdłuż problematycznej rury natychmiast wykrył pojawienie się wody. Moduł alarmowy TTA-SIM-2 wygenerował głośny alarm dźwiękowy oraz wyświetlił informację o wycieku, wskazując dokładną lokalizację (z dokładnością do ±1 m). Jednocześnie sygnał alarmowy trafił do systemu BMS obiektu.
Dzięki temu personel techniczny otrzymał natychmiastowe powiadomienie o zagrożeniu i mógł od razu podjąć interwencję. Automatycznie wstrzymano pracę klimakonwektora i odcięto zasilanie serwerów w chronionej strefie, aby zminimalizować ryzyko uszkodzeń. W ciągu kilku minut wyciek został opanowany – wodę usunięto, a zatkany odpływ udrożniono, zanim doszło do zalania sprzętu. Ten przykład pokazuje, że skuteczna detekcja wycieku wody w serwerowni z wykorzystaniem systemu TraceTek przekłada się na realną ochronę serwerowni przed wodą i zapewnia ciągłość działania kluczowych systemów IT.
W jakich przypadkach stosować TT1100-OHP?
- W serwerowniach, gdzie klimakonwektory znajdują się nad sprzętem IT
- W pomieszczeniach technicznych, gdzie rurociągi są prowadzone pod sufitem
- W centrach danych, w których wymagane są systemy detekcji pracujące 24/7
- W nowoczesnych instalacjach chłodniczych wykorzystujących klimakonwektory
- W przestrzeniach, gdzie trudno zastosować czujniki punktowe
Podsumowanie
System wykrywania wycieków wody z rur odprowadzających skropliny z klimakonwektorów jest niezbędnym elementem systemu zabezpieczenia przed zalaniem IT w nowoczesnych serwerowniach i centrach danych. Dzięki wykorzystaniu kabla sensorowego TT1100-OHP oraz modułu alarmowego TTA-SIM-2 możliwe jest wykrycie nawet najmniejszego wycieku w czasie poniżej 15 sekund. Lokalizacja wycieku z dokładnością do 1 metra pozwala na natychmiastową interwencję, a integracja z systemami zarządzania budynkiem gwarantuje pełną automatyzację procesu ostrzegania. Taki system to inwestycja w niezawodność, bezpieczeństwo i ciągłość działania infrastruktury IT, zapewniająca jednocześnie skuteczną ochronę serwerowni przed wodą.
