TraceTek TTA-SIM to gotowy mini panel natynkowy wyposażony w brzęczek 90 dB, zintegrowany z modułem TTSIM. Jest to kompaktowe rozwiązanie, które umożliwia monitorowanie i zarządzanie czujnikami wykrywającymi wycieki cieczy, szczególnie w mniejszych instalacjach lub tam, gdzie nie jest wymagana duża liczba modułów monitorujących. Wyposażone w interfejs Modbus do komunikacji z głównymi panelami alarmowymi lub do własnych potrzeb. Montaż natynkowy.

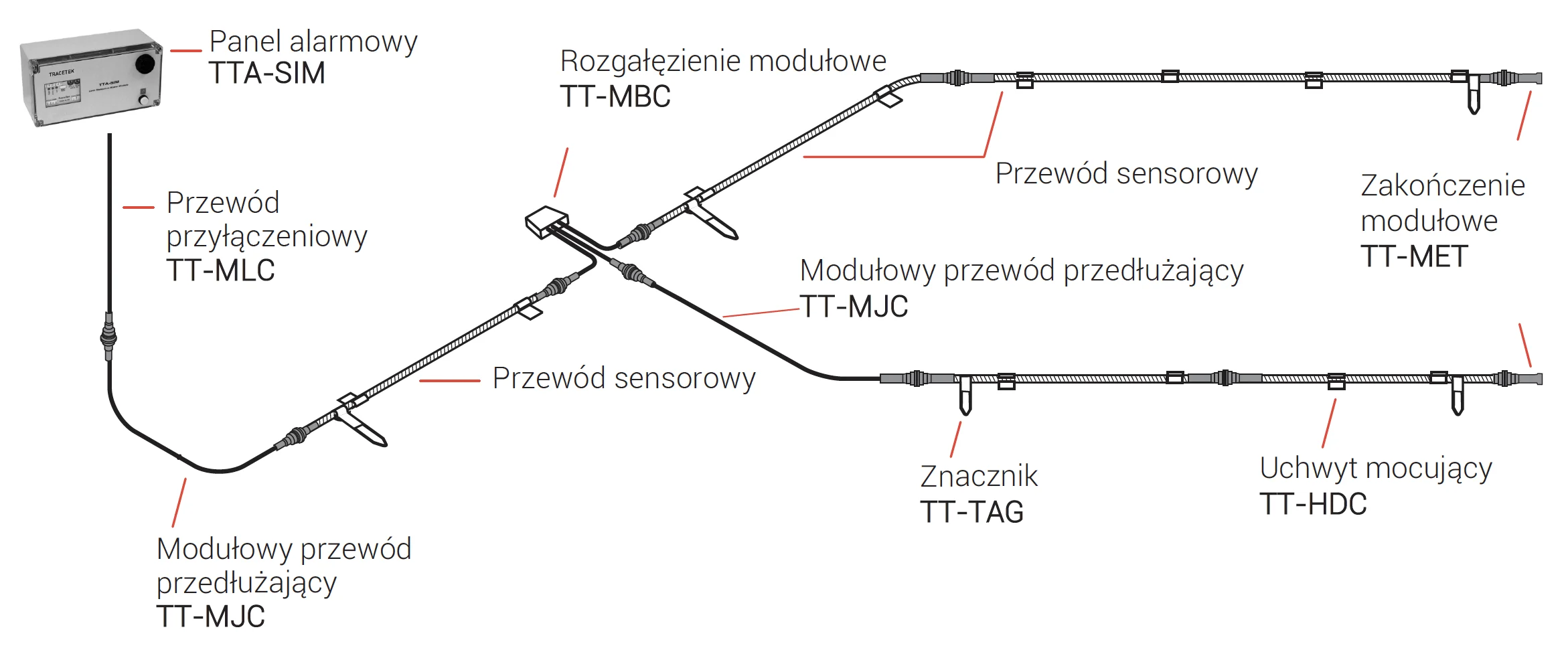

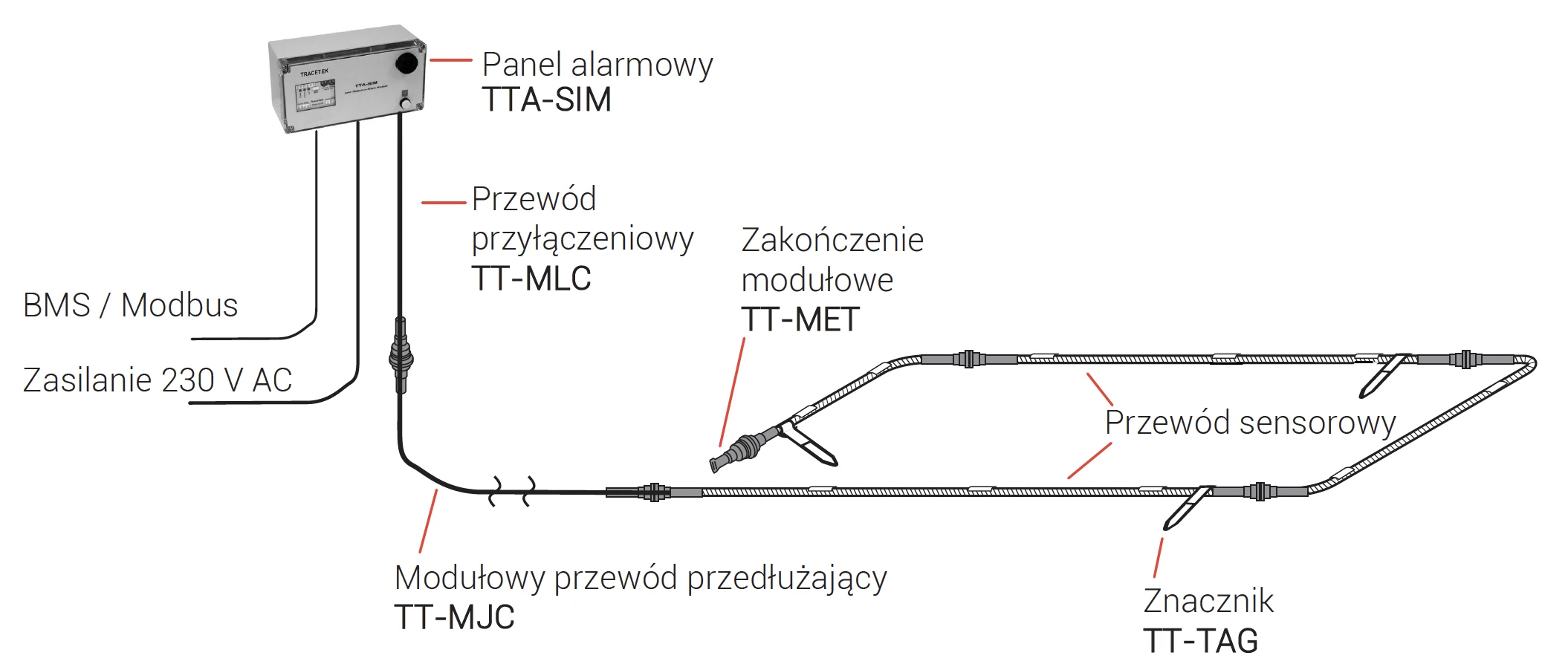

TraceTek TTA-SIM to gotowy do pracy, zmontowany w natynkowej obudowie moduł interfejsu sensorowego. TTA-SIM jest w stanie nadzorować maksymalną długość obwodu wynoszącą 150 m przewodu sensorowego. Każdy czujnik punktowy TT-FLAT-PROBE zmniejsza tę długość o 16 metrów. Alternatywnie, można podłączyć maksymalnie 3 sondy TT-FFS.
Po wykryciu cieczy urządzenie sygnalizuje wyciek za pomocą diody LED i alarmu dźwiękowego oraz przełącza przekaźnik. Może być używana jako samodzielna jednostka sygnalizująca wyciek lub może być instalowana w sieciach z innymi modułami TraceTek. Nie jest wymagana żadna kalibracja.
- Wyposażone w trzy diody LED informujące o zasilaniu, statusie i wycieku.
- Obsługują komunikację szeregową RS-485 za pomocą skrętki dwużyłowej o długości do 1200 metrów, z automatycznym wyborem protokołu (ModBus, Opto 22, Metasys).
- Każdy moduł posiada unikalny adres w systemie, co umożliwia precyzyjną identyfikację i monitorowanie wielu urządzeń.
- Specjalny algorytm wykrywania wycieków, który zwiększa skuteczność w złożonych zastosowaniach.
- Montaż na ścianie.

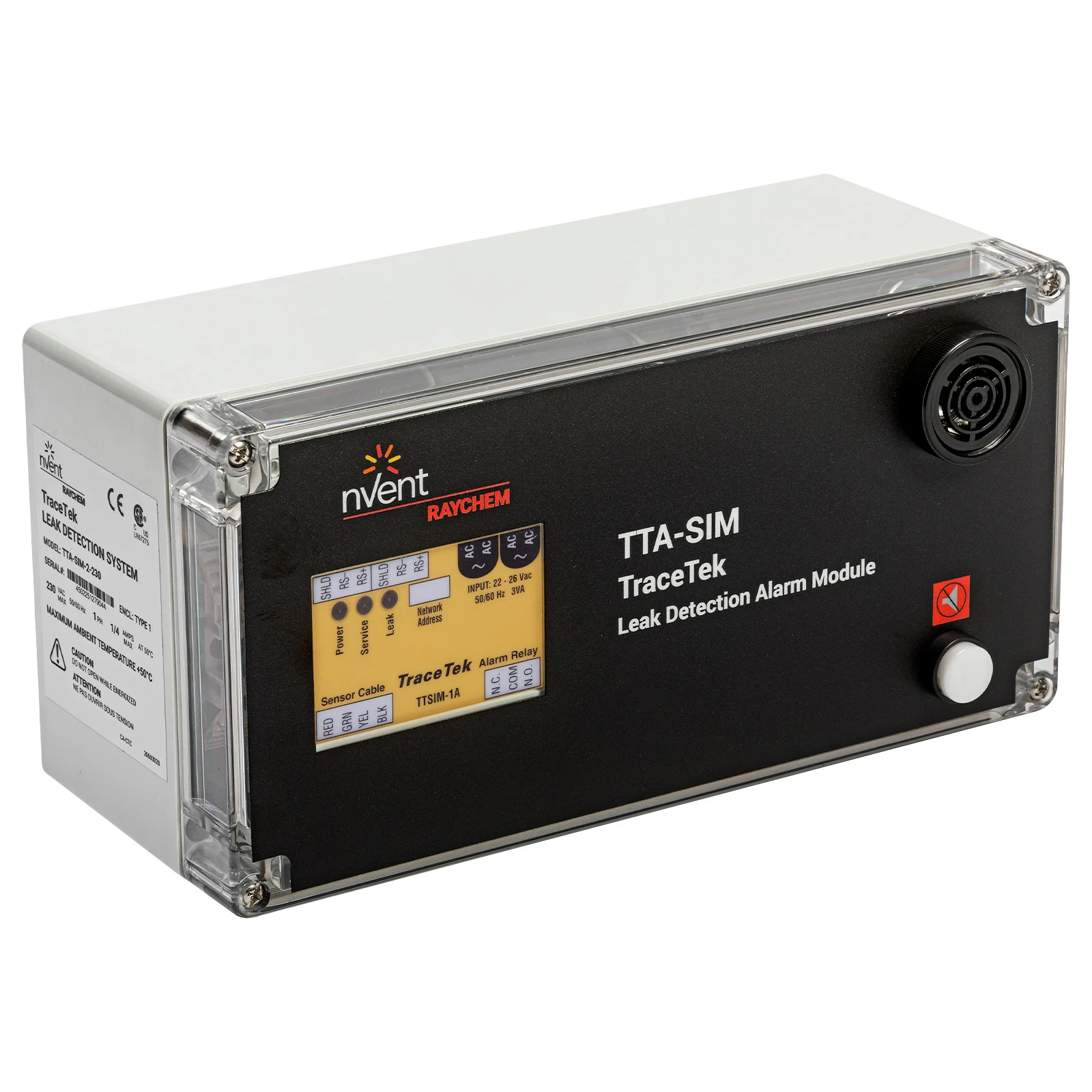

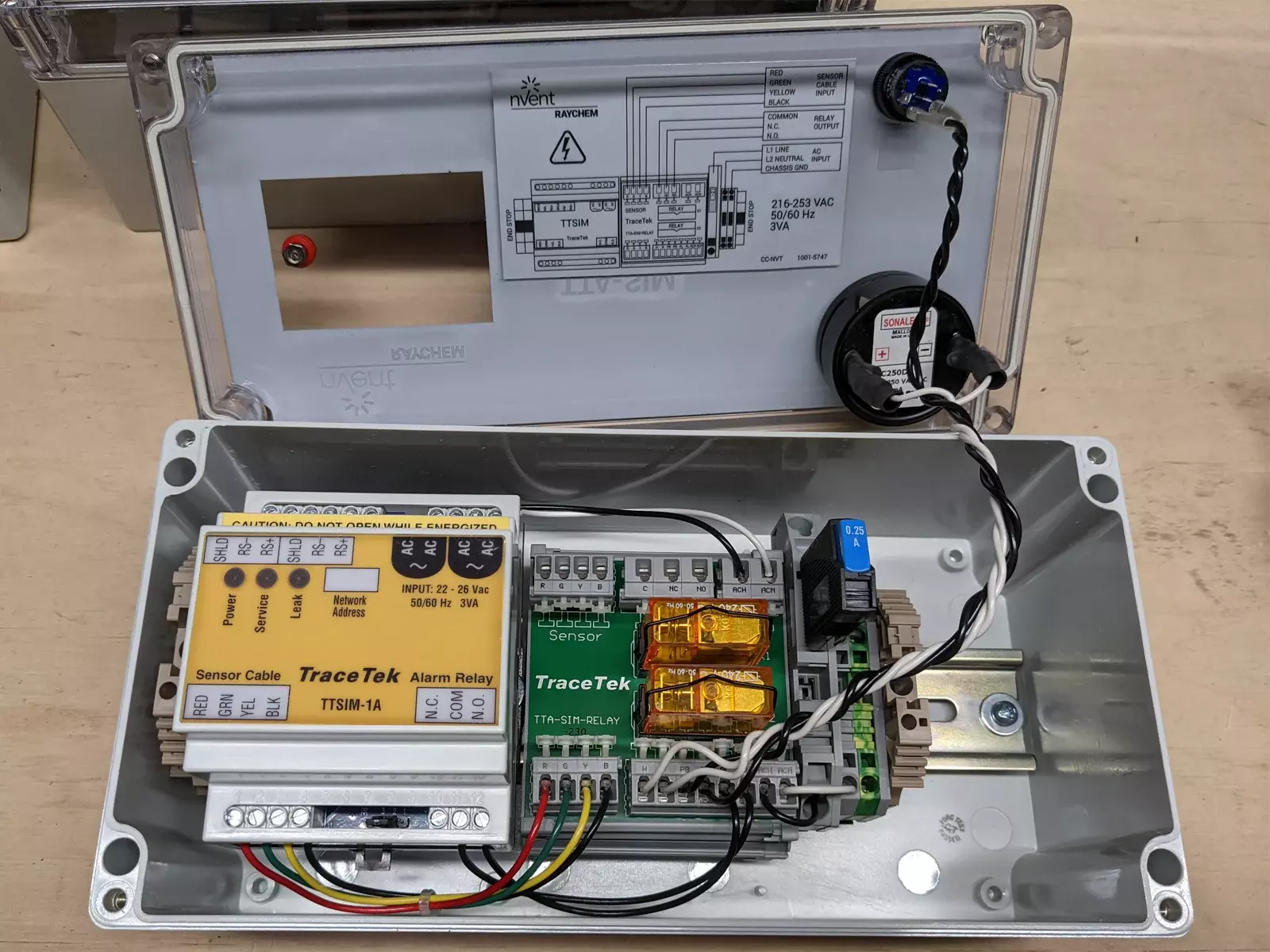

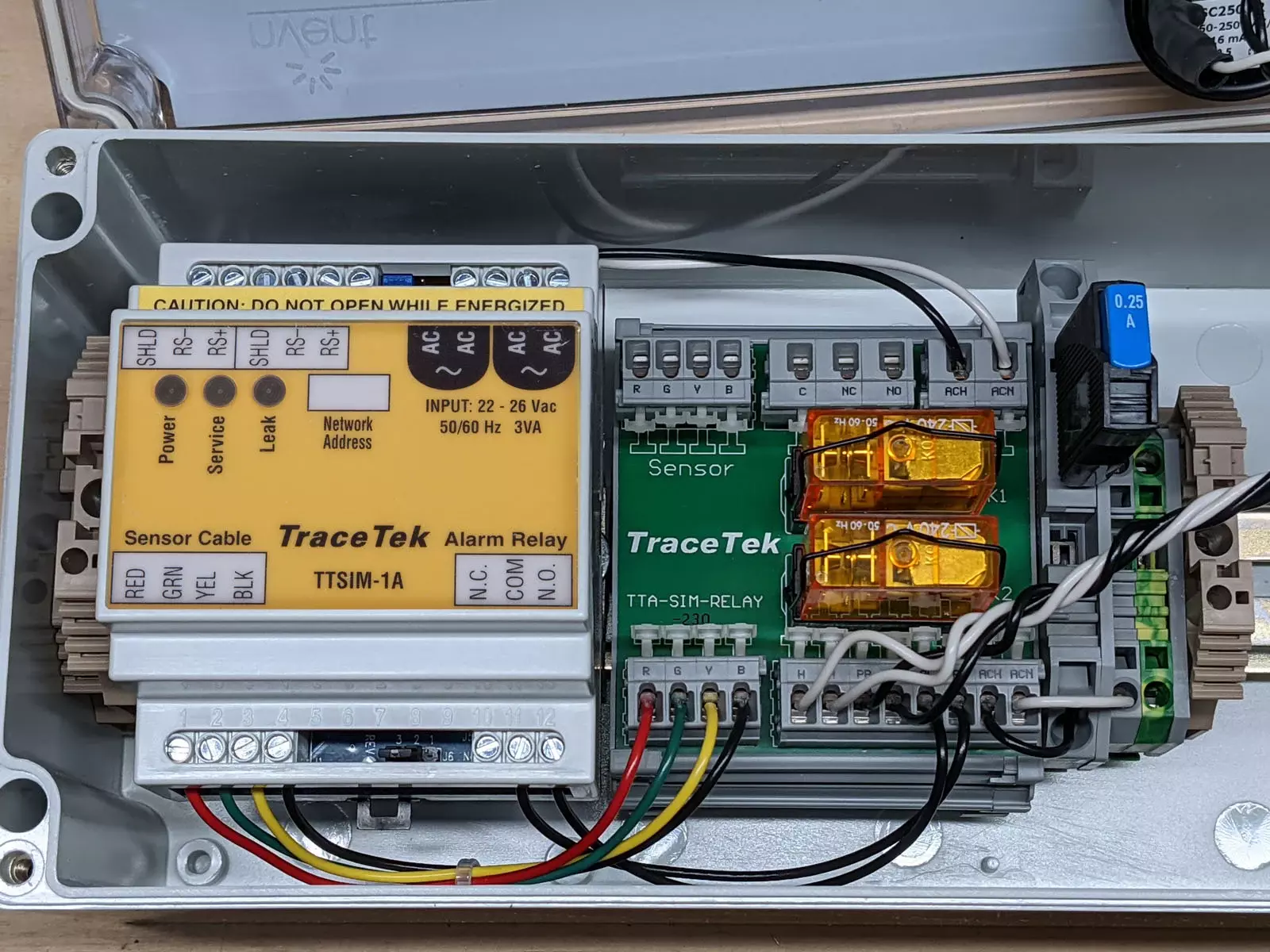

Zdjęcia TTA-SIM-1A

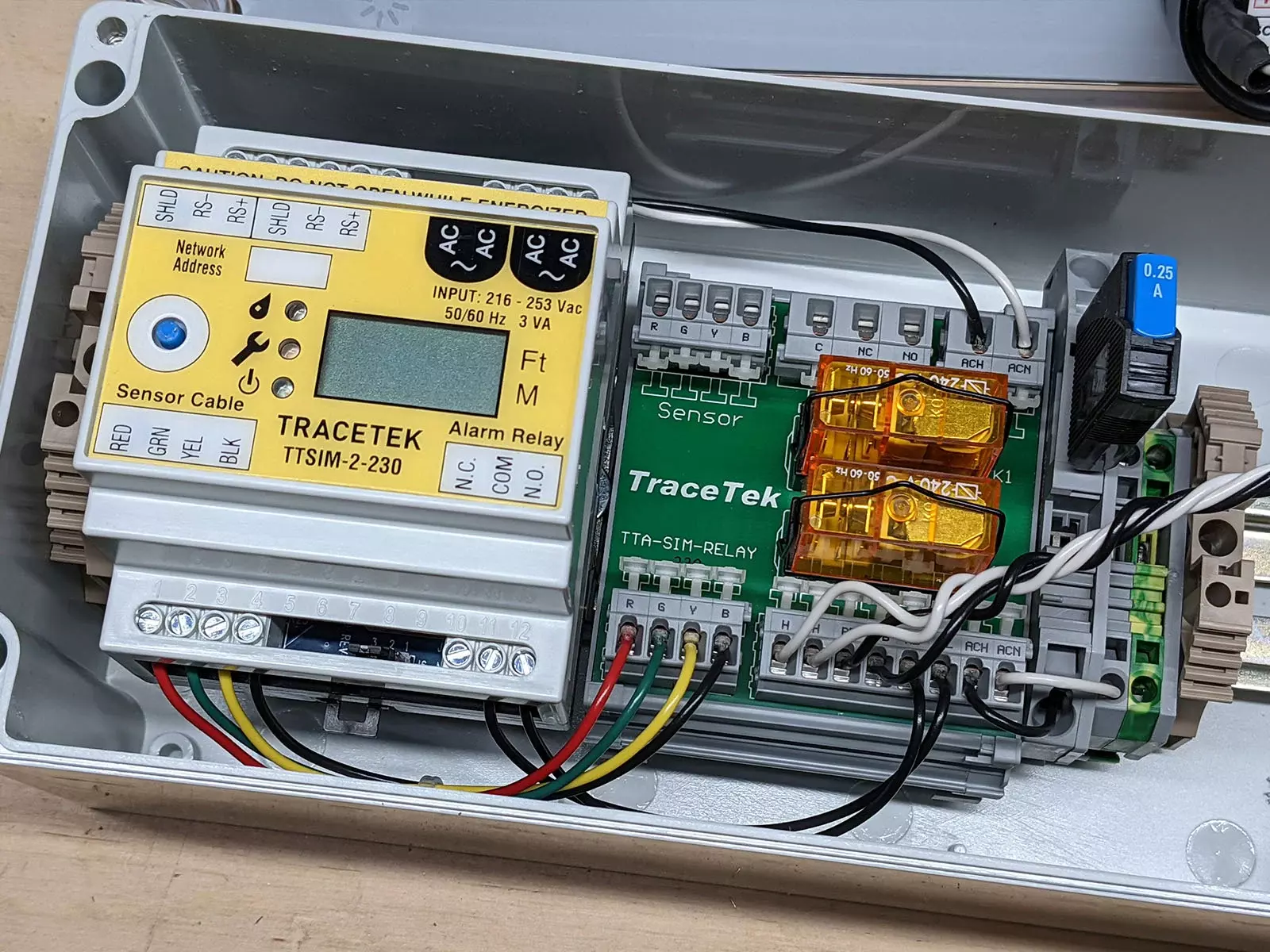

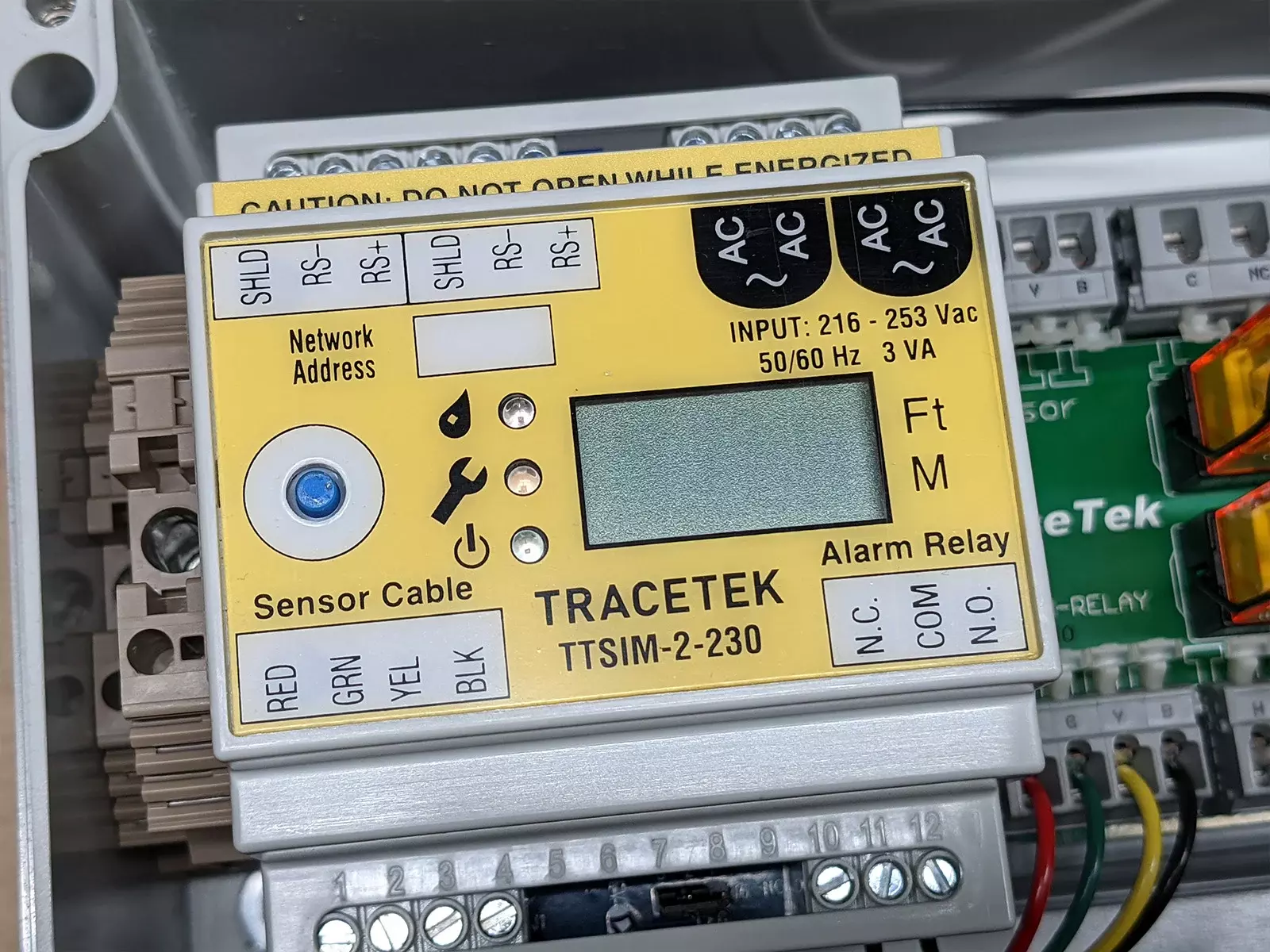

Zdjęcia TTA-SIM-2
Przykładowe zdjęcia z montażu
- Praca samodzielna: tak.

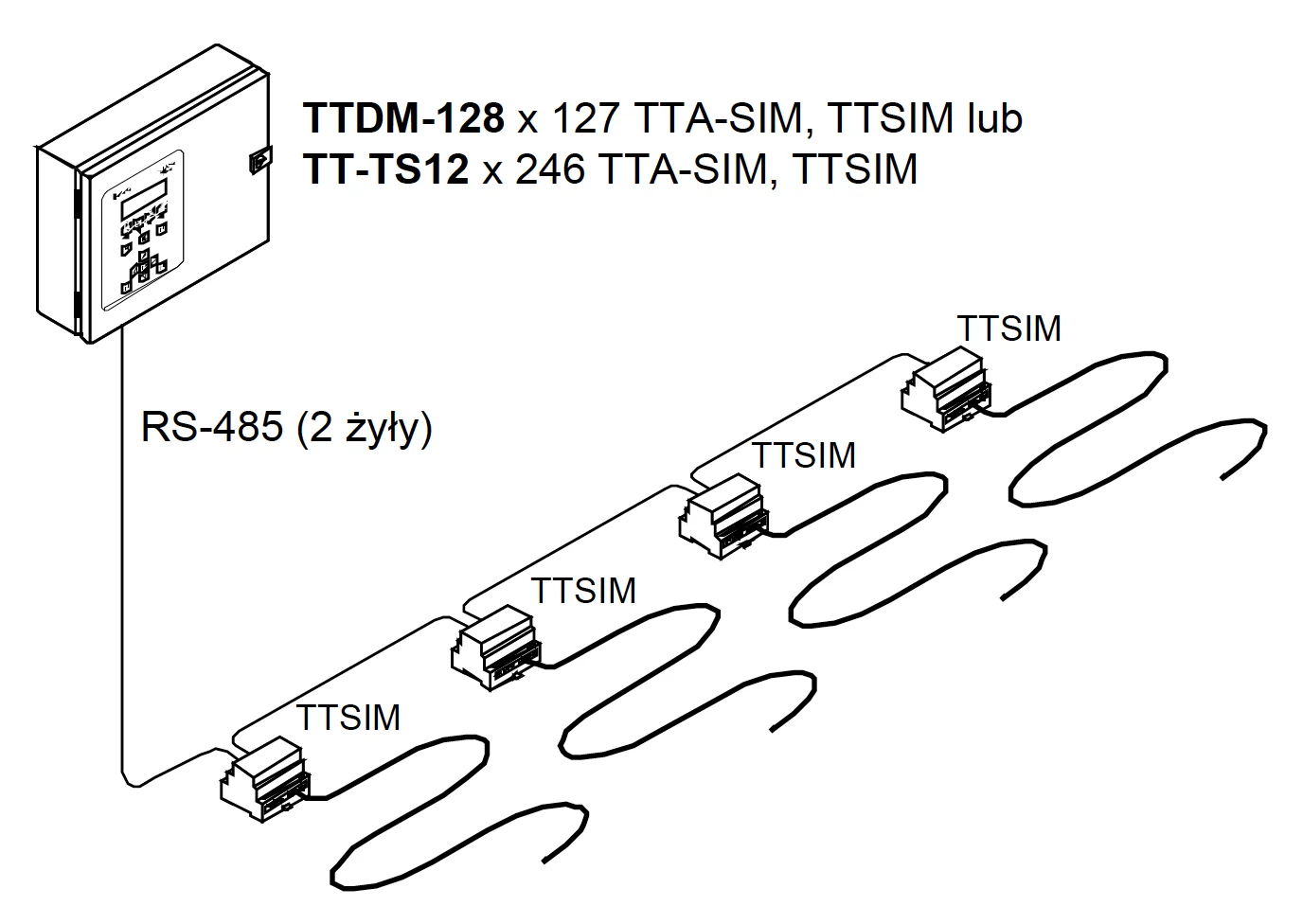

- Możliwość podłączenia modułu nadrzędnego Master: TTDM-128, TT-TS12.
- Dokładność lokalizacji wycieku: +/- 1 m.
- Ilość obwodów: 1.
- Maksymalna długość obwodu: 150 m przewodu sensorowego, przy czym każdy czujnik TT-FLAT-PROBE zmniejsza długość obwodu o 16 metrów. Alternatywnie, można podłączyć maksymalnie 3 sondy TT-FFS.
- Zasilanie: 230 V AC.
- Wskaźniki LED: zasilanie / serwis / wyciek.
- Wyświetlacz:
- TTA-SIM-1A – brak.
- TTA-SIM2- LCD, 3 cyfry.
- Alarm dźwiękowy: buzzer.
- Sieć: Modbus, OptoMux™ or Johnson Controls Metasys®.
- Podłączenie sieci TraceTek: RS-485 (2 żyły).
- Przekaźnik: 1 SPDT – wyciek / przerwanie obwodu / usterka / awaria zasilania.
- Montaż: natynkowy.
- Obudowa: poliwęglan.
- Wymiary (sz x w x gł): 240 x 120 x 110 mm
- Wyjścia kablowe: należy wywiercić we własnym zakresie.
- Stopień ochrony: IP 20.
| Kod produktu | Nazwa produktu | Opis produktu |
|---|---|---|
| P000000154 | TTA-SIM-1A-230 | Panel alarmowy z alarmem syreną 60 dB i przekaźnikiem, z modułem TTSIM-1A, maks. 150 m, 230 V AC |
| P000000156 | TTA-SIM-2-230 | Panel alarmowy z alarmem syreną 60 dB i przekaźnikiem, z modułem TTSIM-2, maks. 150 m, lokalizacja wycieku na LCD, 230 V AC |
