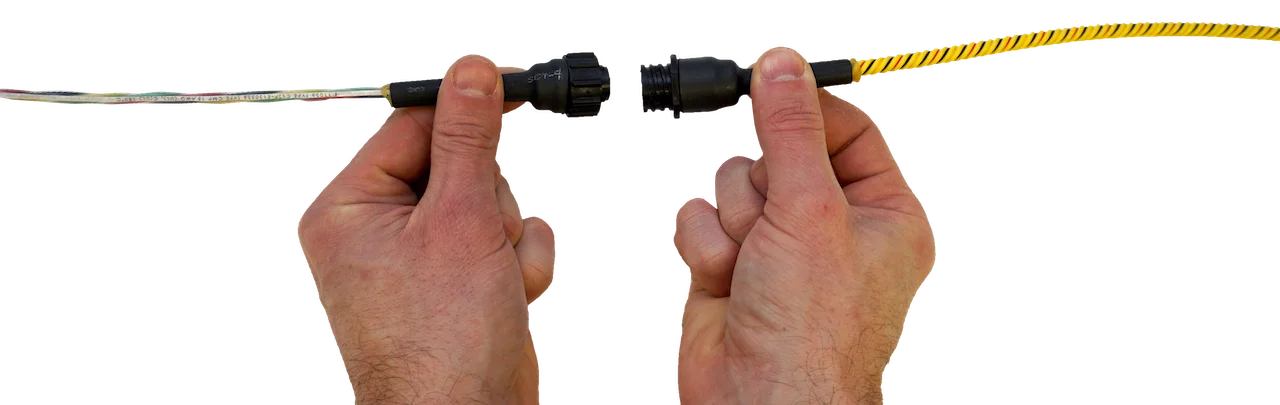

TraceTek to wszechstronny system modułowy z wymiennymi komponentami, które można skonfigurować na wiele różnych sposobów. Standardowe długości kabli sensorowych TraceTek wyposażone są w złącza które łączy się bez specjalnych narzędzi, co ułatwia modyfikację lub konfigurację i rozbudowę systemu w przyszłości. Asortyment paneli i modułów alarmowych oraz komponentów modułowych pozwala na dostosowanie układu do ogromnej ilości aplikacji.
Poniższy przewodnik przedstawia typowe niewielkie konfiguracje systemów TraceTek. Więcej informacji znajduje się kartach katalogowych i instrukcjach lub zamów bezpłatną prezentację systemu.

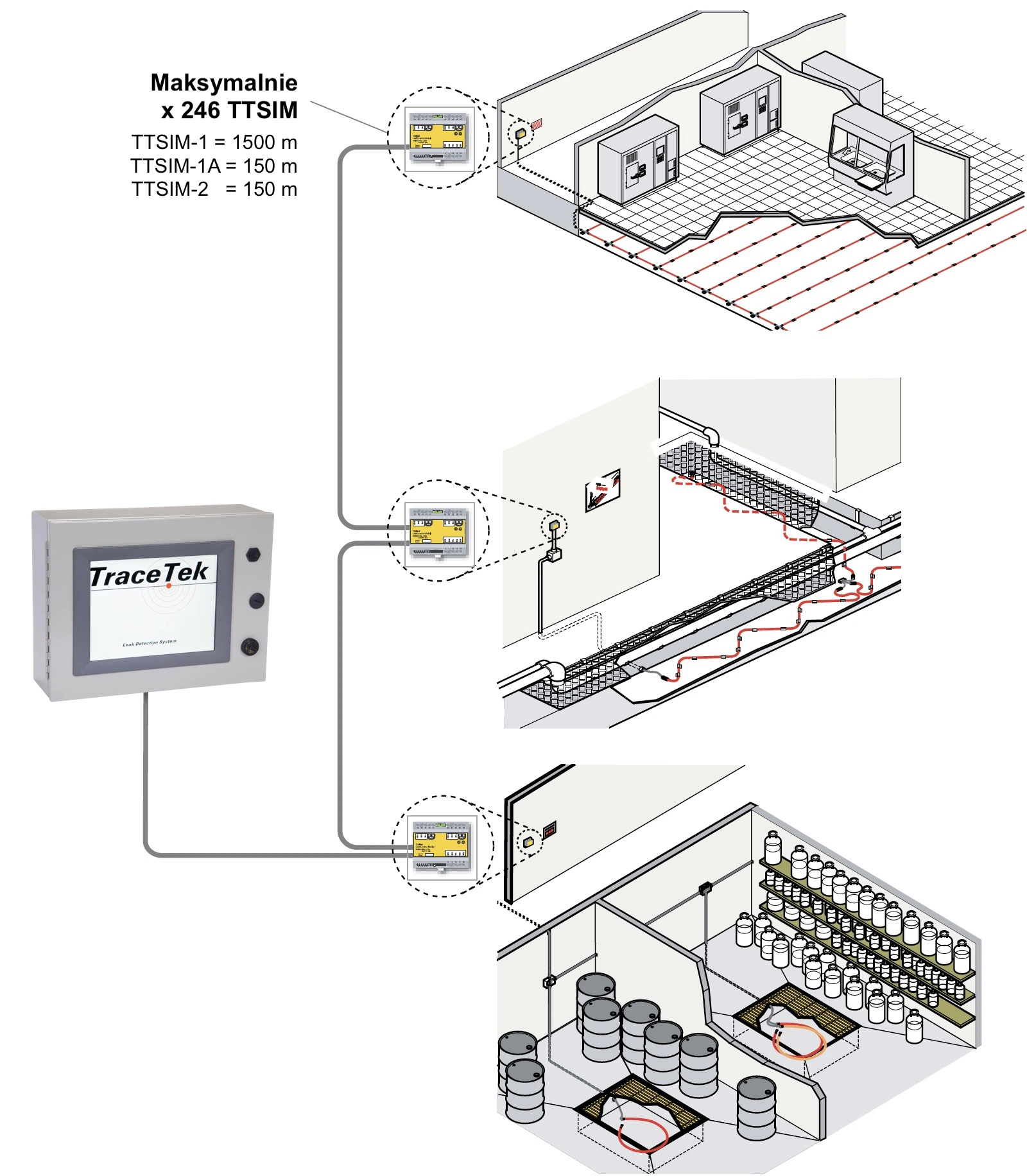

Zakres możliwości systemu jest ogromny:
- Panel alarmowy TraceTek TT-TS12 może monitorować do 246 modułów TTSIM.
- Moduły TTSIM-1A i TTSIM2 mogą również pracować niezależnie, mają dodatkowo wbudowany Modbus i styki bezpotencjałowe.

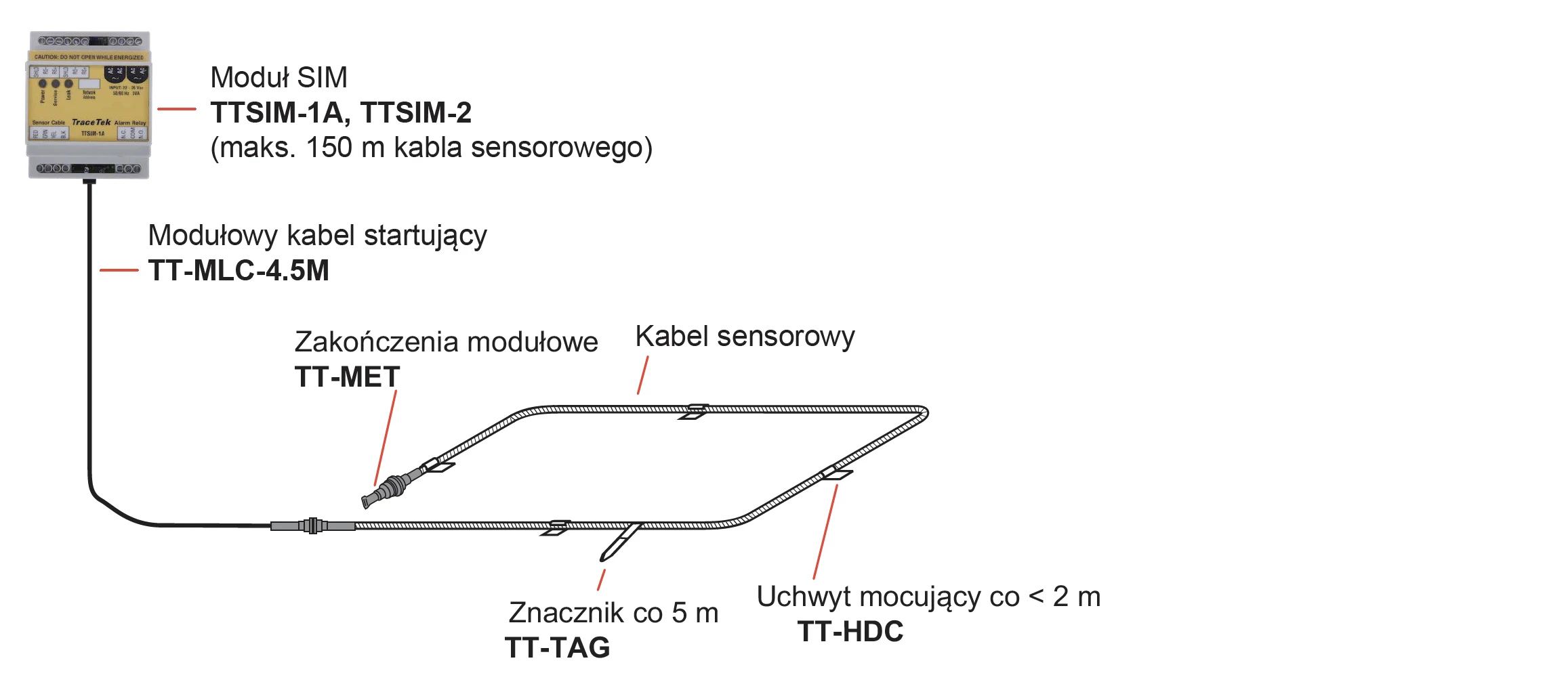

Pokrycie małego obszaru – system podstawowy
Moduły alarmowe TTSIM mogą być wykorzystywane do sterowania urządzeniami (np. zamykaniem zaworu), powiadamiania o alarmie i / lub sygnalizowania alarmu do systemu hosta. Kabel sensorowy można ułożyć w taki sposób, aby zapewnić pełne wykrywanie wycieków pod pompami, dookoła zbiorników, w kotłach, piwnicach itp.

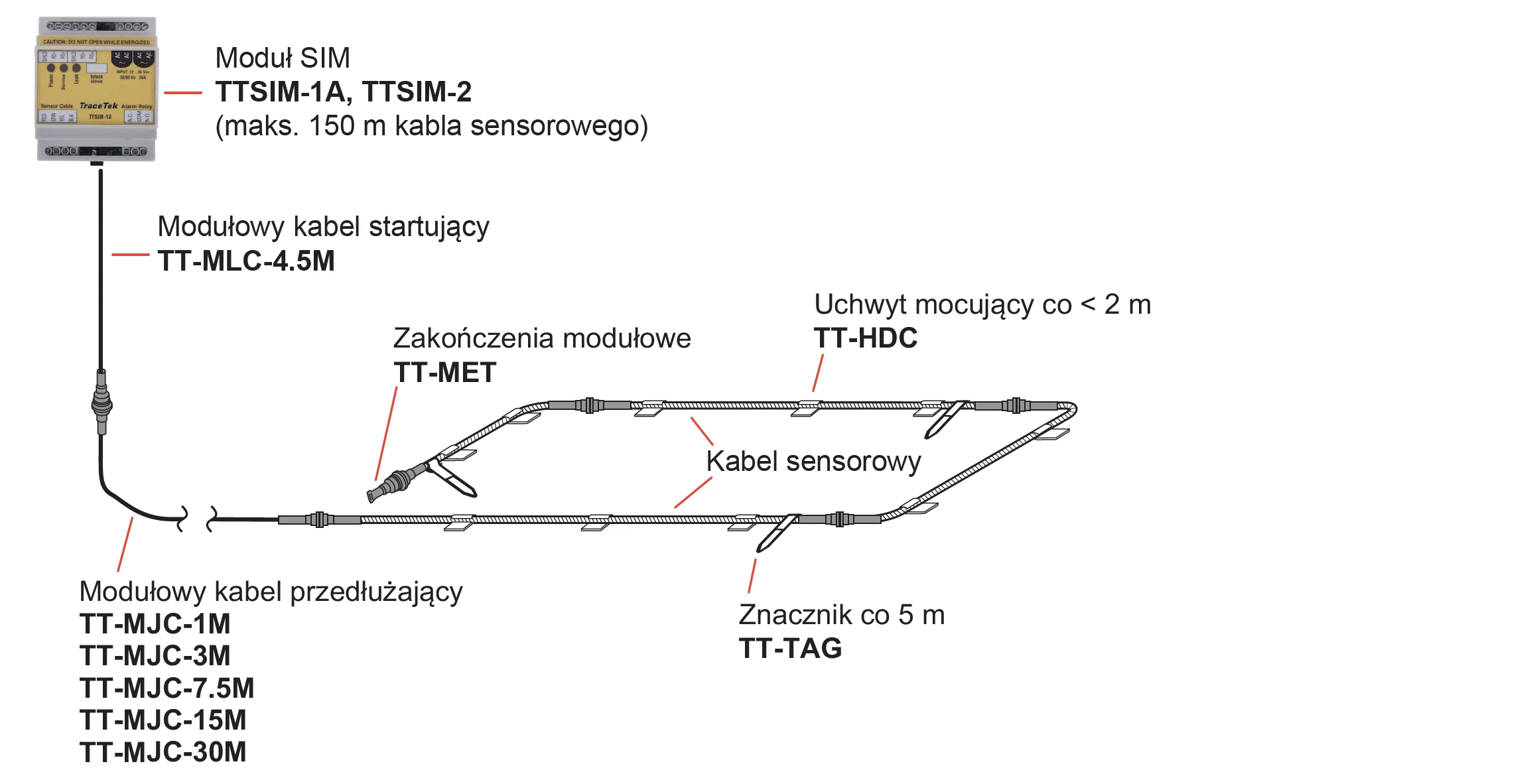

Na tym przykładzie mamy dodatkowo zastosowany modułowy kabel przedłużający TT-MJC, który pozwala na umieszczenie panelu alarmowego w miejscu oddalonym od kabla sensorowego, monitorowanego obszaru.
Kable sensorowe również można łączyć z innymi kablami sensorowymi.
System z rozgałęzieniem modułowym TT-MBC
Każda z dwóch odnóg w rozgałęzieniu modułowym TT-MBC jest dodatkowo „separatorem obszaru”. Każda z nich symuluje 4,5 metra kabla sensorowego, należy to uwzględnić projektując system i dopierając odpowiedni panel lub moduł alarmowy.
Pokrycie obszaru w paru pomieszczeniach:

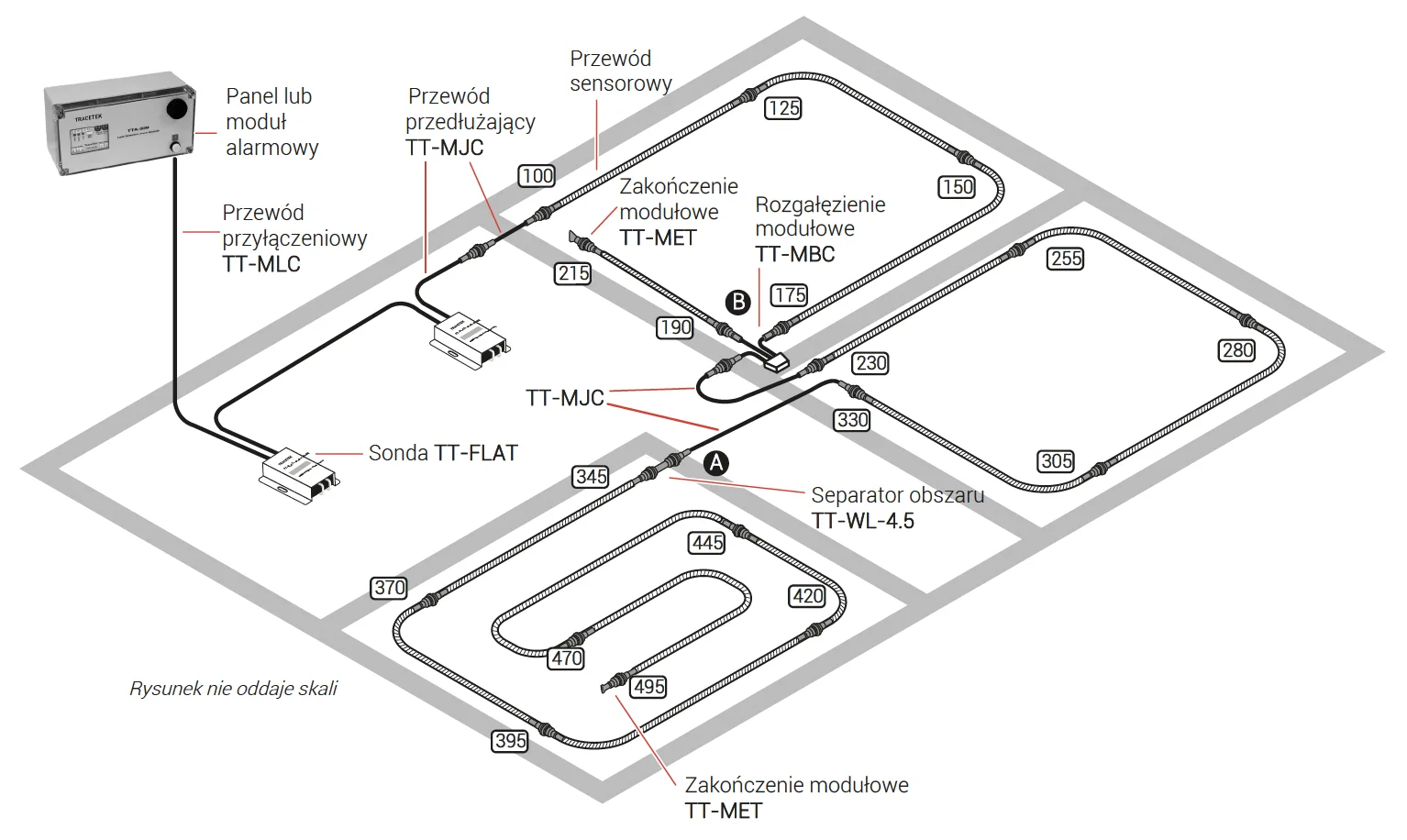

Bardziej zaawansowane systemy są skonstruowane w taki sposób, aby pokryć większe obszary. Zapewniają lokalizowanie wycieków dzięki wykorzystaniu odpowiedniego modułu alarmowego. Na poniższym rysunku przedstawiono system rozległy z wieloma obwodami wykrywania wycieków, monitorowany przez panel alarmowy TTSIM-2. Do utworzenia wielu obwodów sensorowych użyto modułowego rozgałęźnika obwodów TT-MBC. Separator odległości TT-WL-4.5M posłużył do zasymulowania dodatkowej długości kabla w obwodzie którego wartość wynosi 4,5 metra.
Rysunek przedstawia mapę systemu utworzoną po instalacji. Ponumerowane punkty referencyjne (np. oznaczenie 125 na rysunku) oznaczają odległość lokalizacji wycieku obserwowaną w każdym punkcie procesu mapowania. Podczas wycieku mapa systemu umożliwia łatwe określenie odległości lokalizacji wycieku na panelu alarmowym TTSIM-2 w odniesieniu do określonej części obwodu wykrywania wycieków.
Na poniższym rysunku „A” oznacza miejsce, w którym obwód sensorowy przechodzi do nowego pomieszczenia; w miejscu tym stosowany jest separator odległości. Separator odległości symuluje przewód sensorowy o długości 4,5 metra, zatem mapa systemu pokaże wyraźny podział między oddzielnymi obszarami.
„B” przedstawia odgałęzienie w obwodzie sensorowym w którym zastosowano rozgałęzienie modułowe TT-MBC. Każde z odejść również tak jak separator obszaru TT-WL-4.5 symuluje przewód sensorowy o długości 4,5 metra celem uzyskania wyraźnego podziału na obszary. Projektując system z rozgałęzieniem TT-MBC należy odjąć 9 metrów kabla sensorowego od długości obwodu sensorowego jaką może obsłużyć dany panel lub moduł alarmowy. Liczba odgałęzień jest ograniczona tylko długością obwodu sensorowego.
