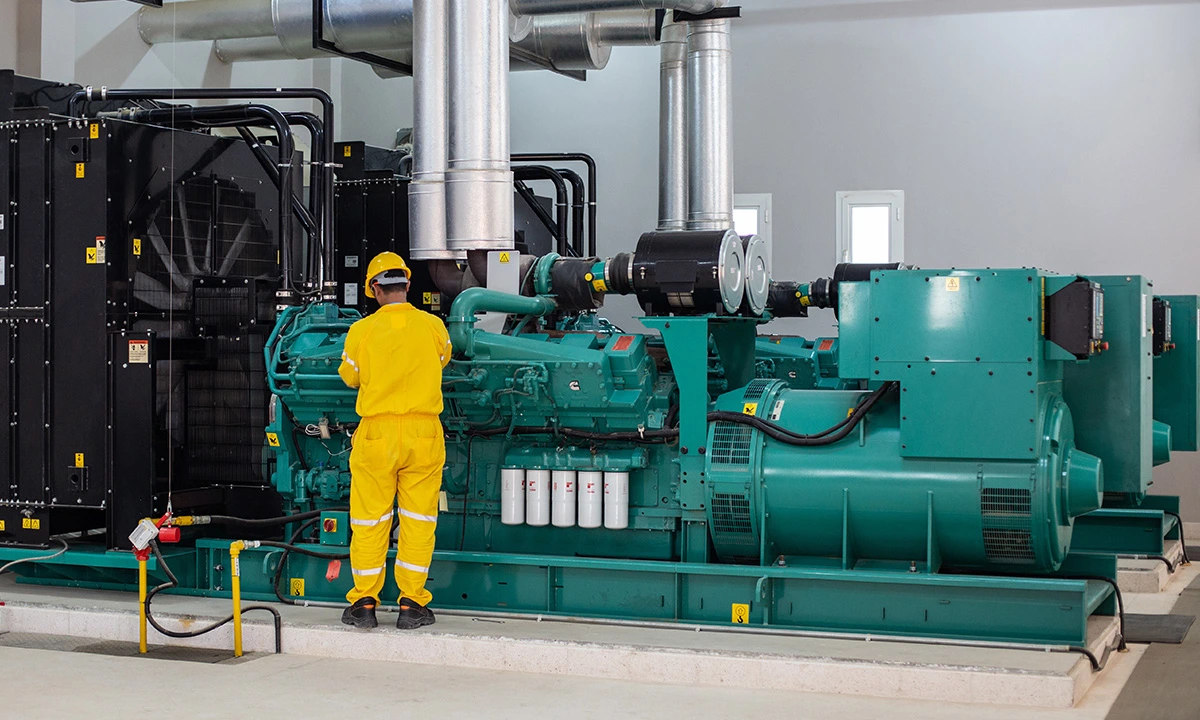

Wycieki paliw (benzyny czy oleju napędowego) w kontenerowych agregatach prądotwórczych stanowią poważne zagrożenie dla bezpieczeństwa i środowiska. Nawet niewielka nieszczelność układu paliwowego może prowadzić do powstania łatwopalnych oparów, które w zamkniętej przestrzeni grożą pożarem lub wybuchem. Dodatkowo rozlanie paliwa może skutkować skażeniem gruntu lub wód, pociągając za sobą wysokie koszty utylizacji i konsekwencje prawne. W takich sytuacjach kluczowe jest szybkie wykrycie wycieku oraz zaalarmowanie obsługi, zanim dojdzie do awarii lub wypadku. Firmy ubezpieczeniowe coraz częściej wymagają stosowania systemów monitorujących wycieki – brak odpowiednich zabezpieczeń może być uznany za zaniedbanie i skutkować odmową wypłaty odszkodowania. Rozwiązaniem, które zyskuje uznanie w branży, jest system liniowej detekcji wycieków firmy TraceTek, zapewniający ciągły nadzór nad wyciekami paliw w agregatach prądotwórczych nawet w trudno dostępnych i rzadko odwiedzanych pomieszczeniach.
Ciągły monitoring w nieobsługiwanych pomieszczeniach
Kontenerowe agregaty prądotwórcze najczęściej pracują w trybie rezerwy – uruchamiają się rzadko, tylko w sytuacjach awaryjnych lub podczas okresowych testów. Oznacza to, że pomieszczenia lub przestrzenie, w których się znajdują, bywają nieobsługiwane przez dłuższy czas. Personel techniczny zagląda tam sporadycznie, a w normalnych warunkach nikt nie przebywa w pobliżu urządzenia. Taka specyfika eksploatacji rodzi ryzyko, że ewentualny wyciek paliwa może pozostać niezauważony przez wiele godzin, dni, a nawet tygodni – szczególnie jeśli paliwo sączy się powoli z niewielkiej nieszczelności. Konsekwencje mogą być poważne: wyciekające paliwo będzie się gromadzić, stopniowo parować, tworzyć mieszaninę wybuchową lub rozprzestrzeniać po pomieszczeniu, nim ktokolwiek się zorientuje w zagrożeniu.
Zainstalowanie systemu TraceTek rozwiązuje ten problem poprzez ciągły, automatyczny monitoring 24/7. Czujniki przez cały czas „pilnują” obiektu, nawet gdy nikogo nie ma na miejscu. Gdy pojawi się wyciek, sygnał alarmowy może zostać po chwili przekazany do centrum nadzoru (np. dyspozytorni, dozoru elektronicznego) – czy to za pośrednictwem styku alarmowego do systemu przeciwpożarowego, czy komunikatem cyfrowym do BMS, czy choćby zdalnym SMS/emalem w zależności od zastosowanego rozwiązania. Dzięki temu obsługa techniczna może od razu zareagować – podjąć działania w celu wyeliminowania wycieku, wyłączyć awaryjnie agregat lub zabezpieczyć teren jeszcze zanim dojdzie do eskalacji sytuacji. TraceTek umożliwia także implementację dodatkowych środków bezpieczeństwa – np. automatycznego odcięcia dopływu paliwa (poprzez elektrozawór sterowany z modułu po wykryciu wycieku) albo wymuszenia wentylacji awaryjnej kontenera celem rozproszenia oparów. Tego rodzaju reakcje są możliwe właśnie dlatego, że system czuwa nieustannie i natychmiast wykrywa problemy.
Warto zaznaczyć, że ciągły nadzór wycieków jest doceniany nie tylko w agregatach prądotwórczych, ale wszędzie tam, gdzie awarie mogą pozostać długo niezauważone – np. w piwnicznych maszynowniach, tunelach kablowych, magazynach itp. Producent systemu podkreśla, że TraceTek zapewnia całodobowy monitoring również w takich niezabezpieczonych, nieobsadzonych miejscach, w tym specjalne czujniki do nadzoru generatorów awaryjnych reagujące na wycieki paliw (diesla). Dlatego instalując system detekcji wycieków w agregacie kontenerowym, wypełniamy istotną lukę bezpieczeństwa – zyskujemy pewność, że nawet podczas długiej nieobecności personelu, instalacja jest pod stałą kontrolą i w razie czego „sama” wezwie pomoc.
Technologia TraceTek do wykrywania wycieków paliwa
System TraceTek to modułowe rozwiązanie przeznaczone do wykrywania i lokalizowania wycieków różnego rodzaju cieczy. Składa się on z czujników liniowych (kabli sensorowych) reagujących na kontakt z cieczą, sond punktowych oraz modułów alarmowych i interfejsów zbierających sygnały. Dzięki zaawansowanej technologii polimerowych kabli przewodzących, TraceTek potrafi wykryć nawet niewielkie przecieki – reaguje już na kałużę o średnicy ~5 cm. W przypadku czujników paliwowych możliwa jest również precyzyjna lokalizacja miejsca wycieku z dokładnością do ±1 metra, o ile zastosujemy odpowiedni moduł lokalizujący wyciek. System jest przy tym bardzo elastyczny – można go konfigurować jako pojedynczą pętlę czujnikową lub sieć wielu pętli o łącznej długości od kilku do nawet 1500 m kabli, nadzorowanych przez centralny panel monitorujący. Informacja o wycieku może być przekazywana do systemów nadrzędnych poprzez wyjścia przekaźnikowe, sygnał analogowy 4–20 mA lub protokół Modbus/RS-485, co ułatwia integrację z BMS/SCADA w obiekcie.
Co istotne, system TraceTek znajduje zastosowanie zarówno w obiektach komercyjnych (serwerownie, szafy sterownicze, infrastruktura budynkowa, itp.), jak i w przemyśle – jest wykorzystywany do monitorowania rurociągów i baz paliwowych, także w strefach zagrożonych wybuchem (EX). W kontekście agregatów prądotwórczych instalowanych w kontenerach, system ten pozwala na stałe monitorowanie przestrzeni wokół silnika i zbiorników paliwa. W razie rozszczelnienia instalacji paliwowej czujniki szybko wykryją wyciek, uruchomią alarm i wskażą lokalizację uszkodzenia, zapobiegając poważniejszej awarii. Poniżej omówiono kluczowe elementy składowe systemu TraceTek w aplikacji detekcji benzyny i oleju napędowego, takie jak kable sensorowe TT5000 i TT1000 oraz sondy TT-FFS, a także moduły alarmowe odpowiedzialne za sygnalizację zdarzeń.
Czujniki liniowe TT5000 – detekcja benzyny i diesla
Podstawowym czujnikiem stosowanym do wykrywania wycieków paliw płynnych (benzyn, olejów napędowych, nafty itp.) jest liniowy kabel sensorowy TraceTek TT5000. Jest to specjalny kabel czujnikowy reagujący na obecność cieczy węglowodorowych na całej swojej długości. Unikalną cechą TT5000 jest selektywność – kabel ten wykrywa wyłącznie ciekłe węglowodory, nie reaguje natomiast na wodę. Dzięki temu przypadkowe zalanie wodą (np. powódź, opady deszczu wlewające się do kontenera) nie wywoła fałszywego alarmu paliwowego. TT5000 zbudowany jest z przewodzących polimerów tworzących wielowarstwową strukturę: wewnątrz znajdują się dwa przewody sensoryczne oraz przewód sygnałowy i ciągłości, otoczone płaszczem z polimeru przewodzącego i oplotem fluoropolimerowym. Taka konstrukcja zapewnia trwałość i odporność kabli na warunki środowiskowe – są one odporne na korozję, ścieranie oraz działanie agresywnych chemicznie cieczy ropopochodnych.
Kable TT5000 mogą być dostarczane w odcinkach o określonych długościach z fabrycznie zarobionymi złączami lub w wariancie ciętym z rolki (do samodzielnego konfekcjonowania za pomocą zestawów konektorów). Modularne odcinki (np. 5 m, 10 m, 15 m itd.) dają się łatwo łączyć szeregowo za pomocą złączy typu MC, co pozwala objąć detekcją wycieków cały wymagany obszar chroniony. Przykładowo, można otoczyć kabel wokół podstawy agregatu prądotwórczego, poprowadzić wzdłuż przewodów paliwowych czy wokół zaworów i filtrów – wszędzie tam, gdzie potencjalnie może pojawić się wyciek. W momencie kontaktu choćby fragmentu kabla TT5000 z rozlanym paliwem, wewnętrzny opór przewodu zmienia się, co jest wykrywane przez moduł alarmowy jako sygnał wycieku. Jeśli używany moduł posiada funkcję lokalizacji (np. centralka z wyświetlaczem), system jest w stanie wskazać odległość wzdłuż przewodu, na której wykryto ciecz (z dokładnością do ~1 m przewodu). Kabel TT5000 stanowi zatem ciągły, liniowy czujnik przecieków paliwa – w odróżnieniu od czujników punktowych nadzoruje on całą swoją trasę, zapewniając wykrycie wycieku niezależnie od tego, gdzie paliwo się pojawi.
Czujniki liniowe TT1000 – uzupełniająca detekcja wody
W uzupełnieniu do kabli paliwowych TT5000, w wielu instalacjach stosuje się także kable sensorowe TT1000 przeznaczone do wykrywania obecności wody. Kable TT1000 działają na podobnej zasadzie (technologia przewodzącego polimeru) z tą różnicą, że są czułe na kontakt z wodą lub wodnymi roztworami, a nie reagują na substancje ropopochodne. W praktyce TT1000 wykorzystuje się do detekcji wycieków wody, które również mogą stanowić zagrożenie dla pracy agregatu prądotwórczego – np. zalanie pomieszczenia wskutek opadów, przecieku instalacji wodnej, awarii systemu tryskaczowego czy wycieku płynu chłodniczego z układu silnika. Kabel TT1000 wykryje obecność wody w dowolnym punkcie swojej długości i zasygnalizuje alarm tak jak w przypadku wycieku paliwa (z możliwością lokalizacji miejsca zalania przy odpowiednim module).
Zastosowanie kabli TT1000 obok TT5000 zapewnia kompleksowy monitoring – rozróżnienie alarmu paliwowego od wodnego jest możliwe poprzez podłączenie ich do osobnych kanałów modułów alarmowych. Można np. ułożyć odcinek TT1000 w najniższym punkcie kontenera (gdzie zbierać się będzie woda), a TT5000 wokół urządzeń paliwowych. Taka konfiguracja gwarantuje, że system wykryje zarówno wyciek oleju napędowego z agregatu, jak i zalanie pomieszczenia wodą, przekazując odpowiedni sygnał alarmowy.
Warto podkreślić, że kabel TT5000 ignoruje wodę, więc gdy wystąpi jedynie czysta woda bez domieszki paliwa – zadziała wyłącznie TT1000 (alarm zalania), natomiast w razie wycieku paliwa – zadziała TT5000 (alarm paliwowy). Rozwiązanie to eliminuje ryzyko pomyłki i opóźnienia reakcji, bo wiadomo od razu z jakim typem zagrożenia mamy do czynienia.
Szybka sonda paliwowa TT-FFS
TT-FFS (Fast Fuel Sensor) to szybka sonda punktowa, stanowiąca doskonałe uzupełnienie kabli liniowych w detekcji wycieków paliw. Sonda ma formę niewielkiego czujnika, który można zainstalować w konkretnej lokalizacji – typowo w najniższym punkcie obszaru chronionego, gdzie mogłoby zbierać się wyciekające paliwo (np. we wnęce pod agregatem, w tacy ociekowej lub studzience odpływowej). TT-FFS została zaprojektowana tak, aby błyskawicznie reagować na obecność paliwa (ciekłych węglowodorów) pojawiającego się pod sondą lub wokół niej. Co ważne, ignoruje ona wodę, reagując dopiero na cieniutką warstwę paliwa unoszącą się na powierzchni wody lub rozlewającą się na posadzce. Oznacza to, że nawet jeśli miejsce instalacji sondy jest wilgotne lub zalane wodą, TT-FFS wykryje dopiero wyciek paliwa, który pojawi się w tej wodzie – np. gdy do studzienki odciekowej dostaną się olej napędowy czy benzyna.
Sonda TT-FFS dostępna jest w wersjach o wysokości detekcji 100 mm lub 250 mm. Parametr ten oznacza wysokość słupa cieczy, przy której czujnik reaguje – dla wariantu 100 mm nawet niewielka ilość paliwa wystarczy do aktywacji alarmu, co czyni go bardziej czułym i szybkim w działaniu. TT-FFS cechuje się bardzo krótkim czasem odpowiedzi na wyciek – reaguje już na śladowe ilości paliwa – oraz możliwością wielokrotnego użytku. Po wykryciu i usunięciu wycieku sonda automatycznie się resetuje i jest gotowa do ponownej pracy (nie jest to czujnik jednorazowy).
Montaż sondy jest prosty: niewielkie wymiary i lekka konstrukcja ułatwiają umieszczenie jej nawet w ograniczonej przestrzeni. TT-FFS wyposażona jest w krótki przewód przyłączeniowy zakończony złączem typu MC (Metal Connector) lub w wersji bez złącza do wpięcia na stałe – dzięki temu integruje się z resztą systemu TraceTek podobnie jak odcinek kabla sensorowego.
Sondy punktowe TT-FFS często stosuje się łącznie z kablami TT5000 jako system mieszany – np. kabel monitoruje obwód pomieszczenia, a sonda TT-FFS kontroluje zagłębienie, gdzie może zbierać się paliwo. Co istotne, jedna pętla sensorowa TraceTek może zawierać zarówno kabel TT5000, jak i do trzech sond TT-FFS jednocześnie (w szereg), co pozwala rozszerzyć zasięg ochrony w ramach jednego modułu alarmowego. Szybka sonda paliwowa jest również przystosowana do stosowania w trudnych warunkach i strefach zagrożonych wybuchem – sama sonda może pracować w strefie Ex (np. strefie 0) pod warunkiem zastosowania odpowiednich zabezpieczeń iskrobezpiecznych na obwodzie jak TT-ZENER-BARRIER.
Dostępny jest także wariant TT-FFS-WR o podwyższonej odporności środowiskowej, przeznaczony do montażu na zewnątrz (WR – water resistant), co bywa przydatne, gdy agregat kontenerowy jest eksploatowany na otwartym terenie i czujniki narażone są na warunki atmosferyczne.

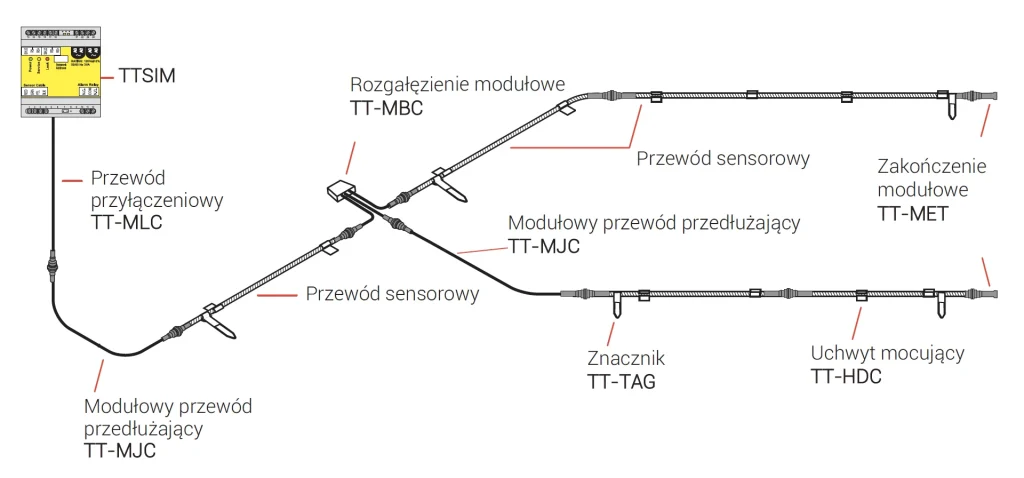

Instalacja kabli sensorowych i sond w kontenerze z agregatem
Prawidłowa instalacja okablowania sensorowego TraceTek jest kluczowa dla skutecznej detekcji wycieków. W przypadku kontenerowych agregatów prądotwórczych czujniki należy rozmieścić tak, aby pokryć całą powierzchnię potencjalnie zagrożoną zalaniem paliwem. Kable TT5000 zazwyczaj układa się wzdłuż posadzki wewnątrz kontenera – wokół samego agregatu oraz wzdłuż tras rurociągów paliwowych (doprowadzenie z zbiornika, powroty, odpowietrzenia itp.). Kabel należy prowadzić prosto. Ważne jest przymocowanie kabla do podłoża lub konstrukcji, aby pozostawał na miejscu i był zabezpieczony przed uszkodzeniami mechanicznymi. Służą do tego specjalne uchwyty montażowe – np. uchwyty z taśmą klejącą TT-HDC do mocowania przewodu do płaskich powierzchni. Rozmieszcza się je co kilkadziesiąt centymetrów, utrzymując kabel tuż nad posadzką (dzięki czemu ciecz może swobodnie pod niego napłynąć). Należy unikać zagięć kabla o promieniu mniejszym niż zalecany (typowo ≥50 mm) oraz ostrych krawędzi mogących uszkodzić oplot. Po ułożeniu, końce poszczególnych odcinków TT5000 łączy się za pomocą złączy MC w jedną ciągłą pętlę sensora lub – w zależności od topologii – tworzy się rozgałęzienia przy pomocy trójników TT-MBC i kabli połączeniowych TT-MLC/MJC. Ostatni wolny koniec pętli zakańcza się rezystorem terminującym TT-MET (tzw. końcówka EOL). Tak przygotowana sieć czujników jest gotowa do podłączenia do modułu detekcyjnego.
Wraz z kablami paliwowymi warto przewidzieć instalację kabla TT1000 do wykrywania wody. TT1000 można ułożyć np. przy progu drzwi kontenera (by wykryć wlewającą się wodę opadową) lub w najniższym miejscu podłogi. Montaż TT1000 jest analogiczny – wykorzystuje się mniejsze uchwyty (np. TT-HDC-1/4 do przewodów o średnicy 6 mm) i złącza PC (Plastic Connector) do łączenia odcinków. Ważne, by pętle TT5000 i TT1000 podłączyć do dwóch osobnych modułów TT-SIM, co umożliwi rozróżnienie typu wycieku.
Instalując sondy TT-FFS, należy umieścić je tam, gdzie potencjalnie może gromadzić się wyciek paliwa. Najczęściej jest to wspomniana taca ociekowa pod agregatem, studzienka zbiorcza lub zagłębienie w podłodze kontenera. Sondę montuje się w pozycji pionowej (lub zgodnie z instrukcją producenta), tak aby jej czujnik znajdował się na wymaganej wysokości nad dna – dla wariantu 100 mm jest to ok. 10 cm. Upewniamy się, że wokół sondy jest swobodny dostęp cieczy (nie może być całkowicie obudowana czy zatopiona w betonie). TT-FFS łączy się do reszty systemu za pomocą wbudowanego kabla – wpinając złącze MC do najbliższego odcinka kabla TT5000 lub bezpośrednio do modułu (poprzez kabel przyłączeniowy). Jeśli w jednej pętli ma być kilka sond, łączy się je szeregowo z odcinkami kabla głównego. Po zmontowaniu całego okablowania sensorowego (kabli i sond) zaleca się wykonanie testu działania systemu – np. za pomocą przycisku TEST na module alarmowym lub dedykowanego testera (dla sond TT-FFS dostępne są testery symulujące obecność paliwa). Poprawnie zainstalowany system powinien wykryć próbny wyciek natychmiast i zgłosić alarm.
Moduły interfejsu i alarmowe TraceTek
Czujniki liniowe i sondy punktowe tworzą sieć, która musi zostać podłączona do odpowiednich modułów TraceTek – to one zarządzają pracą czujników, wykrywają stany alarmowe i przekazują sygnały ostrzegawcze do obsługi. W systemach dla agregatów prądotwórczych najczęściej spotyka się jednokanałowe moduły alarmowe, takie jak TT-SIM1A, często integrowane w małe panele alarmowe TTA-SIM, a także opcjonalne sygnalizatory optyczne TT-FLASHER-BE montowane lokalnie. Poniżej opisano działanie i zastosowanie tych elementów.

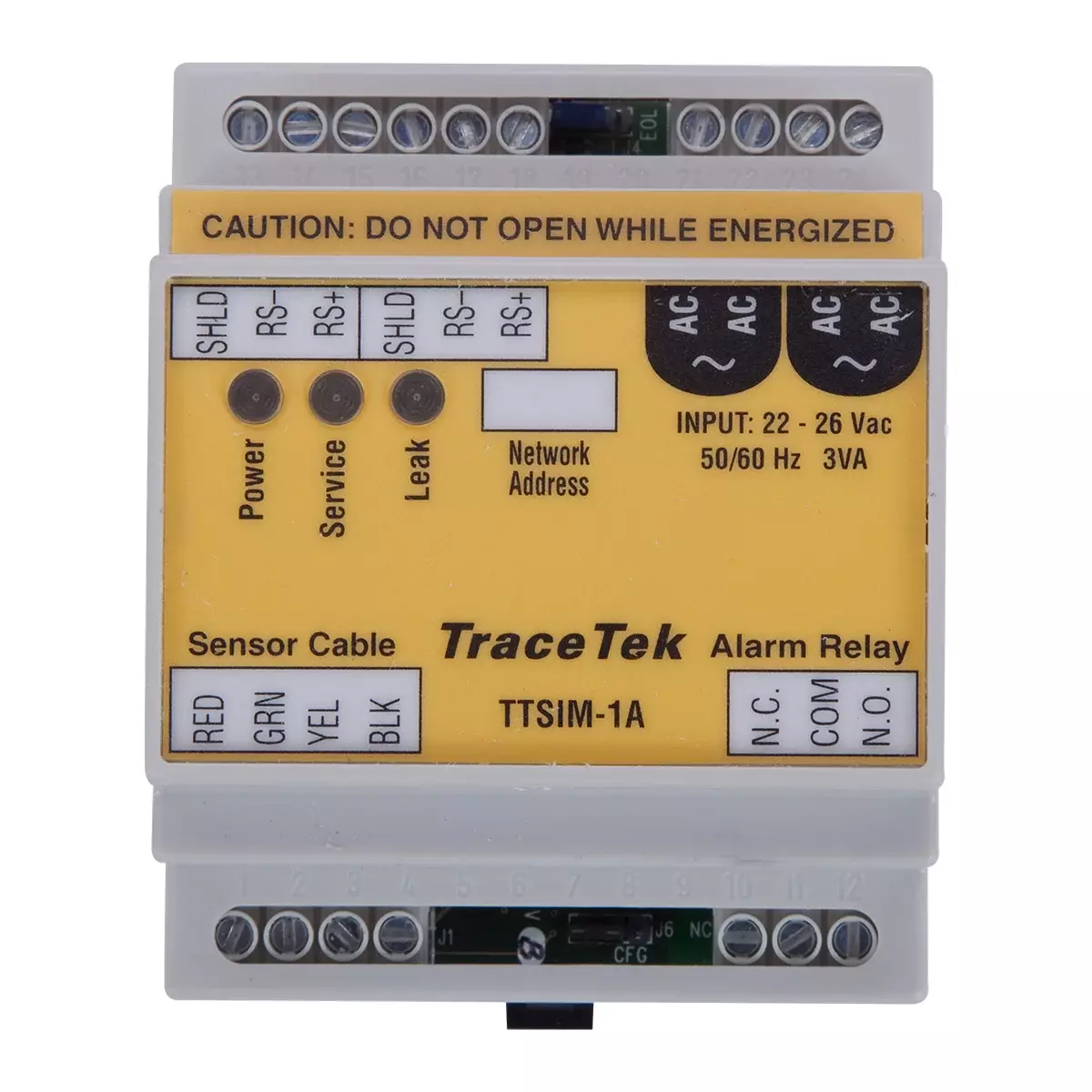

Moduł TraceTek TTSIM-1A (Sensor Interface Module)
TTSIM-1A to podstawowy moduł interfejsu sensorowego systemu TraceTek, przeznaczony do nadzoru pojedynczej pętli czujników. Urządzenie to potrafi monitorować do 150 metrów kabla sensorowego (lub kombinacji kabli i sond) na jednym kanale. Jego zadaniem jest ciągłe sprawdzanie rezystancji obwodu czujnikowego – zarówno pod kątem wykrycia wycieku (charakterystyczna zmiana oporu przy kontakcie sensora z cieczą), jak i kontroli ciągłości przewodu (wykrywanie uszkodzenia lub przerwania kabla). TT-SIM1A wykryje zatem nie tylko sam wyciek, ale zaalarmuje także w razie awarii czujnika (kabla). Moduł wyposażony jest w diody LED sygnalizujące zasilanie, stan alarmu wycieku, uszkodzenie kabla oraz komunikację. Prosty panel LED pozwala lokalnie stwierdzić, czy doszło do wykrycia cieczy (zapala się LED „Leak”) czy np. przerwania linii sensorycznej (LED „Service” lub „Fault”).
TTSIM-1A może pracować autonomicznie jako samodzielna jednostka alarmowa lub być włączony do większej sieci systemu TraceTek. Posiada wbudowane wyjście przekaźnikowe (bezpotencjałowe styki alarmowe NO/NC) do sterowania zewnętrznymi urządzeniami sygnalizacyjnymi lub podłączenia do systemu automatyki (np. wyłączenie pompy paliwa, załączenie wentylacji awaryjnej, itp.). Dodatkowo moduł oferuje port komunikacyjny RS-485 z obsługą protokołów Modbus RTU, co umożliwia integrację z systemem BMS/SCADA i zdalny monitoring stanu czujników. W praktyce TTSIM-1A często instalowany jest w szafce sterowniczej tuż przy agregacie lub w pobliskim sterowniku agregatu, skąd sygnał alarmowy może być przekazany np. do centrum nadzoru obiektu. Zasilanie modułu może być napięciem AC lub DC (różne wersje zasilania – 12/24 VDC, 24 VAC lub 230 VAC – ułatwiają dostosowanie do dostępnego źródła). Dzięki zwartej, wytrzymałej obudowie (poliwęglan, IP tendy), TT-SIM1A sprawdza się w warunkach przemysłowych.
W przypadku rozleglejszych instalacji dostępne są także inne modele modułów: np. TTSIM-2 z wyświetlaczem LCD podającym odległość do miejsca wycieku, czy centralka TT-TS12 zdolna obsłużyć 250 pętli czujnikowych jednocześnie. Jednak dla pojedynczego agregatu kontenerowego, TTSIM-1A zazwyczaj w pełni wystarcza, zapewniając lokalną sygnalizację i interfejs do systemu nadrzędnego.

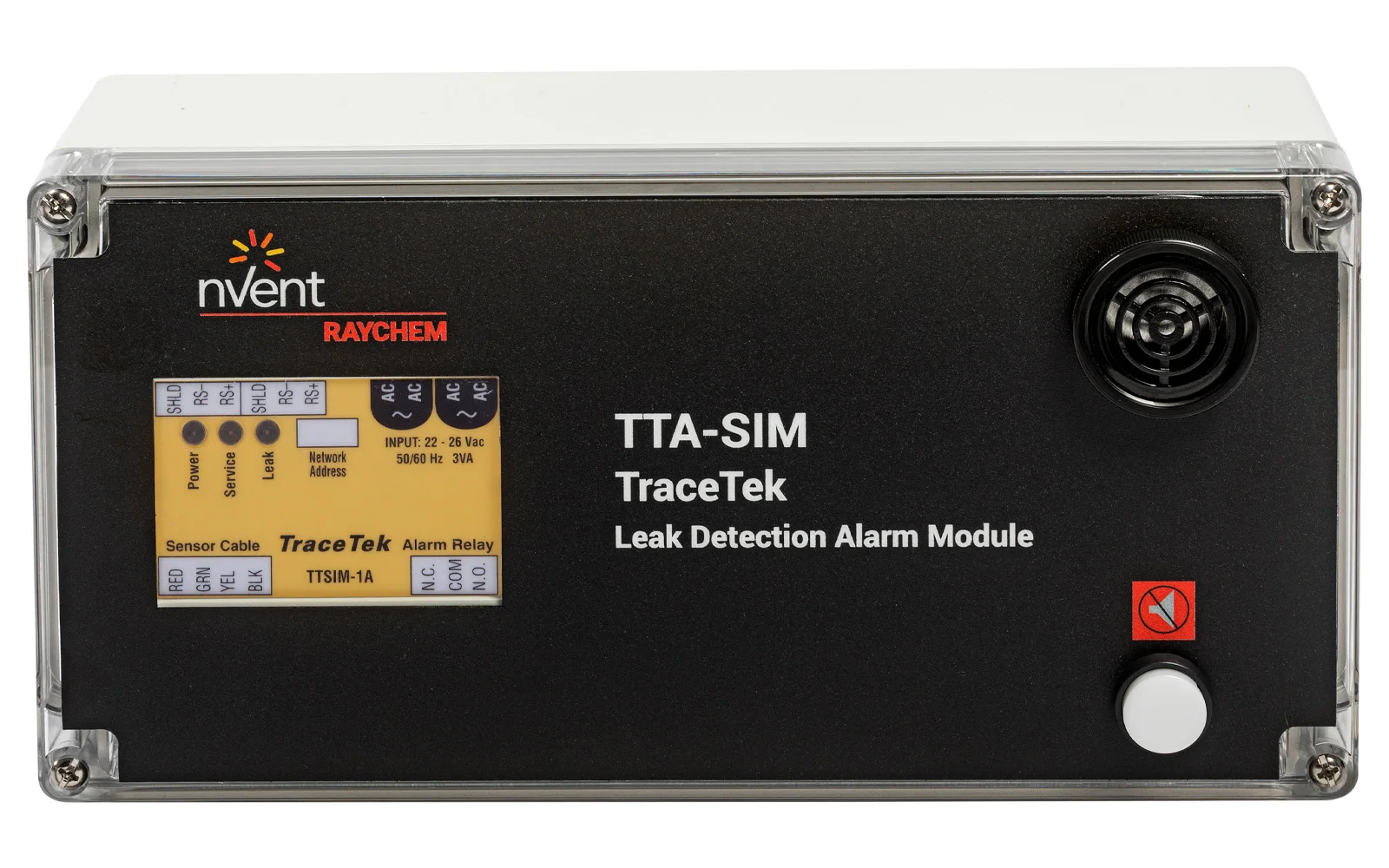

Panel alarmowy TraceTek TTA-SIM
TTA-SIM to określenie kompletnego jednostrefowego panelu alarmowego TraceTek, będącego połączeniem modułu TTSIM z elementami sygnalizacji w jednej obudowie. Mówiąc prościej, TTA-SIM integruje funkcje modułu takiego jak TTSIM-1A z lokalnym panelem kontrolno-alarmowym wyposażonym w sygnalizator dźwiękowy (buzer), przyciski i odpowiednie diody, a w wyższej wersji także wyświetlacz ciekłokrystaliczny. Panel tego typu stanowi kompaktowe rozwiązanie plug-and-play – jest gotowy do pracy zaraz po podłączeniu czujników i zasilania, bez konieczności montażu dodatkowych kontrolek czy brzęczyków. TTA-SIM bywa oferowany w dwóch podstawowych odmianach: TTA-SIM-1 oraz TTA-SIM-2.

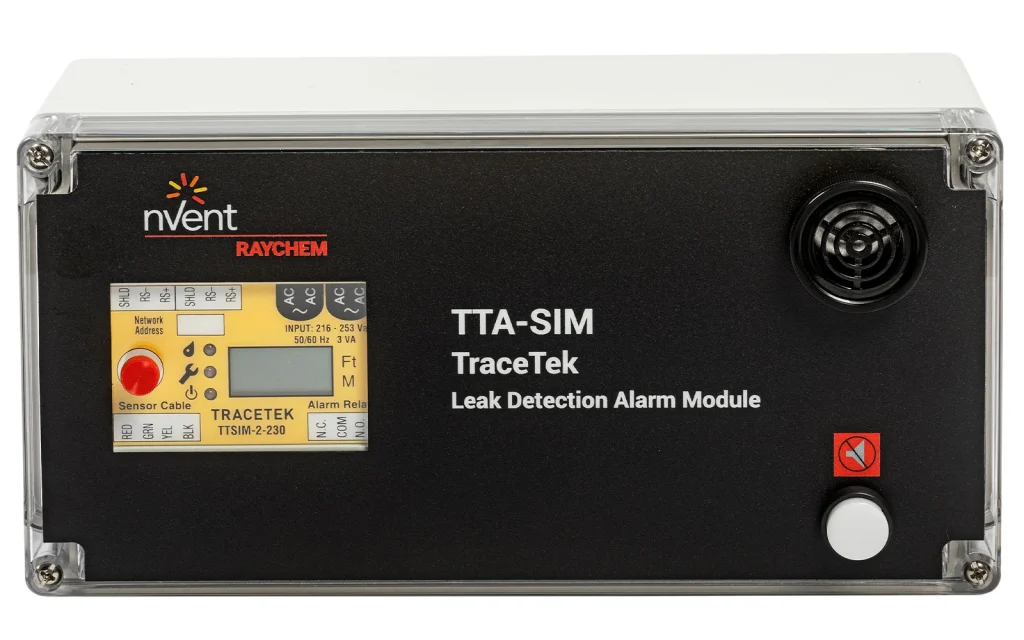

Wersja pierwsza zawiera moduł TTSIM-1A (bez wyświetlacza) i realizuje podstawową funkcję alarmowania stanu wycieku/usterki wraz z sygnałem dźwiękowym. Wersja druga zawiera moduł TTSIM-2, dzięki czemu cyfrowo wyświetla lokalizację wycieku (odległość w metrach lub adres strefy) na wbudowanym ekranie LCD. Obie wersje posiadają także przekaźnikowe wyjścia alarmowe oraz możliwość komunikacji RS-485, co pozwala włączyć je w nadrzędny system monitoringu podobnie jak TT-SIM1A.
Typowy TTA-SIM mieści się w niewielkiej skrzynce naściennej o szczelności NEMA 1 lub 4X (w zależności od wersji), którą można zamontować np. na ścianie kontenera agregatu lub w pomieszczeniu sterowni. Dzięki głośnemu buzzerowi i migającym diodom, panel zapewnia czytelny, lokalny alarm w razie wycieku – personel techniczny od razu widzi i słyszy, że doszło do awarii. Co więcej, TTA-SIM może działać samodzielnie jako mała centralka lub zostać wpięty w większy system TraceTek. Jest on kompatybilny z centralą TT-TS12, która może nadzorować nawet 250 modułów/pętli – w takim układzie TTA-SIM pełni rolę jednostki podrzędnej, przekazując informacje do panelu głównego. Możliwe jest również bezpośrednie podłączenie TTA-SIM do programowalnego sterownika PLC lub systemu BMS budynku (poprzez styki alarmowe albo interfejs cyfrowy). W kontekście agregatów prądotwórczych rozwiązanie to bywa wykorzystywane np. przez producentów zestawów – gotowy panel TTA-SIM montowany jest w kontenerze i stanowi część wyposażenia bezpieczeństwa, informując zarówno lokalnie, jak i zdalnie o stanie wycieków.
Sygnalizator optyczny TraceTek TT-FLASHER-BE
TT-FLASHER-BE jest specjalnym elementem systemu TraceTek zaprojektowanym z myślą o najprostszej możliwej sygnalizacji wycieku bezpośrednio w strefie zagrożonej wybuchem. To niewielkie urządzenie z migającym światłem LED, zasilane bateryjnie, które podłącza się bezpośrednio do pętli czujników (kabla/sondy). W momencie gdy którykolwiek z czujników wykryje ciecz, TT-FLASHER-BE zaczyna błyskać jaskrawym czerwonym światłem, informując wizualnie o alarmie. Jego ogromną zaletą jest bezprzewodowość i iskrobezpieczeństwo – ponieważ zasilany jest dwoma bateriami AA (o napięciu 3,3 V), spełnia rygorystyczne wymagania dla urządzeń pracujących w atmosferach wybuchowych jako aparat iskrobezpieczny. Zarówno sam sygnalizator, jak i podłączone do niego kable sensorowe oraz sondy mogą być instalowane w większości stref zagrożenia wybuchem bez potrzeby stosowania dodatkowych barier zabezpieczających. Obudowa TT-FLASHER-BE ma klasę ochrony IP66/NEMA-4X (odporna na warunki zewnętrzne, antystatyczna), a cały moduł zaprojektowano do użytku w surowych warunkach przemysłowych (certyfikaty m.in. ATEX, IECEx).
Sygnalizator TT-FLASHER-BE jest wyjątkowo prosty w montażu – nie wymaga doprowadzenia zasilania ani kabli komunikacyjnych. Zazwyczaj instaluje się go w dobrze widocznym miejscu, np. na szczycie rurociągu lub ściany zbiornika, gdzie jego migające światło będzie zauważalne z daleka. Posiada nawet opcjonalny kaptur ochronny/odblaskowy poprawiający widoczność błysków w świetle dziennym. Urządzenie wyposażone jest także w przycisk TEST do okresowej kontroli – pozwala on sprawdzić stan naładowania baterii oraz ciągłość obwodu czujników. W przypadku spadku napięcia baterii TT-FLASHER-BE sygnalizuje to poprzez podwójne błyski (przez około miesiąc, po czym bateria całkiem się wyczerpie jeśli nie zostanie wymieniona). Producent zaleca profilaktyczną wymianę baterii raz do roku, aby utrzymać niezawodność działania.
Należy podkreślić, że TT-FLASHER-BE służy wyłącznie do lokalnej sygnalizacji optycznej. Nie posiada on żadnych wyjść ani interfejsów – brak w nim przekaźników, syren czy komunikacji zdalnej. Oznacza to, że alarm zostanie zauważony tylko wtedy, gdy ktoś znajdzie się w zasięgu wzroku migającej lampy. Z tego względu TT-FLASHER-BE sprawdza się w miejscach, gdzie personel regularnie obchodzi instalację lub jako dodatkowe zabezpieczenie wizualne (na wypadek zawiedzenia elektronicznej transmisji sygnału do systemu nadrzędnego). W sytuacji, gdy pomieszczenie z agregatem jest na co dzień nieobsługiwane, sam sygnalizator świetlny może nie wystarczyć – warto wtedy oprócz niego przekazywać sygnał alarmu na odległość (np. przez moduł TT-SIM do centrum monitoringu). Niemniej jednak TT-FLASHER-BE bywa niezastąpiony w strefach Ex, gdzie instalacja klasycznych alarmów jest utrudniona – to proste i niedrogie urządzenie zapewnia natychmiastowy, widoczny znak ostrzegawczy przy wycieku, zwiększając szanse na szybką reakcję obsługi.
Zastosowanie w strefach zagrożonych wybuchem (EX) – zgodność z ATEX
Instalacje agregatów prądotwórczych zasilanych benzyną lub olejem napędowym często znajdują się w strefach, w których może wystąpić atmosfera wybuchowa (np. opary paliwa w niewentylowanych zbiornikach, wycieki w zamkniętym kontenerze itp.). Z tego względu wszystkie komponenty systemu detekcji wycieków muszą spełniać rygorystyczne normy przeciwwybuchowe. System TraceTek został zaprojektowany z myślą o takich zastosowaniach i posiada wymagane certyfikaty (m.in. ATEX oraz IECEx) pozwalające na pracę w wyznaczonych strefach Ex. Elementy TraceTek – w tym kable sensorowe TT5000, sondy TT-FFS oraz moduły jak TT-FLASHER-BE – są ocenione jako urządzenia iskrobezpieczne (Ex ia) i dopuszczone do stosowania nawet w najwyższych kategoriach zagrożenia (np. strefa 0 dla gazów/p oparów, kategoria II 1G) w odpowiednich grupach wybuchowości. Warunkiem jest oczywiście poprawny montaż zgodny z dokumentacją – np. zasilanie czujników niskim napięciem ograniczonym energią, stosowanie barier iskrobezpiecznych gdy wymagane, oraz użycie osprzętu zgodnego z certyfikatem.
W praktyce często przyjmuje się, że moduły alarmowe (TT-SIM, TTA-SIM) instaluje się poza strefą Ex (np. na zewnątrz kontenera lub w bezpiecznej strefie 2), a do wnętrza strefy zagrożonej wprowadza się jedynie same sensory – kable i sondy, ewentualnie sygnalizator TT-FLASHER-BE. Obwód czujników zasilany jest ograniczoną energią (jak wspomniano, TT-FLASHER-BE narzuca maks. 3,3 V w pętli), co sprawia, że nawet w przypadku zwarcia czy iskry nie dojdzie do zapłonu atmosfery. Jeśli zachodzi potrzeba instalacji interfejsu elektrycznego bezpośrednio w strefie Ex, stosuje się wówczas obudowy przeciwwybuchowe (Ex d) lub odpowiednie bariery/przepusty izolujące obwody. Jednak dzięki specyfice systemu TraceTek często udaje się tego uniknąć – np. sondy TT-FFS można podłączyć do iskrobezpiecznego modułu TT-FLASHER-BE i umieścić w strefie 0 bez żadnych dodatkowych zabezpieczeń, gdyż cały układ spełnia wymagania Ex ia. Takie rozwiązanie upraszcza instalację i redukuje koszty, jednocześnie zapewniając pełną zgodność z dyrektywą ATEX dla urządzeń grupy II kategorii 1G/2G (w zależności od konfiguracji).
Podsumowując, system detekcji wycieków TraceTek może być bezpiecznie stosowany w kontenerowych agregatach prądotwórczych znajdujących się w strefach zagrożonych wybuchem. Dzięki iskrobezpiecznym czujnikom i opcjonalnym sygnalizatorom bateryjnym nie trzeba rezygnować z ochrony wyciekowej nawet tam, gdzie zwykła aparatura elektryczna byłaby niedozwolona. Inwestorzy i użytkownicy otrzymują system spełniający wymagania ATEX, a tym samym podnoszą standard bezpieczeństwa instalacji zgodnie z obowiązującymi normami i przepisami.
Konsekwencje braku systemu detekcji przy rozszczelnieniu instalacji
Brak wdrożonego systemu wczesnej detekcji wycieku paliwa w agregacie prądotwórczym może skutkować poważnymi konsekwencjami. Gdy dojdzie do rozszczelnienia instalacji paliwowej, a wyciek nie zostanie szybko wykryty, trzeba liczyć się z następującymi zagrożeniami:
- Ryzyko pożaru lub wybuchu: Nagromadzone paliwo i jego opary w zamkniętym kontenerze tworzą mieszankę wybuchową. Wystarczy iskra (np. z układu elektrycznego agregatu, rozgrzanego tłumika czy statyczna) by doszło do zapłonu. Pożar paliwa rozwija się gwałtownie i może doprowadzić do eksplozji, która zniszczy agregat i kontener, a nawet zagrozi życiu ludzi w pobliżu. Bez systemu detekcji wyciek może osiągnąć krytyczne stężenie niezauważony – zadziała dopiero detektor dymu lub płomieni (gdy już dojdzie do zapalenia), czyli zdecydowanie za późno.
- Skażenie środowiska i koszty utylizacji: Paliwo wyciekające z uszkodzonego przewodu czy zbiornika nie zniknie – będzie się rozlewać po posadzce kontenera, a w najgorszym razie przedostanie się na zewnątrz (np. przez nieszczelności, odpływy). Olej napędowy czy benzyna wsiąkając w grunt powodują skażenie wymagające kosztownej rekultywacji terenu. Jeśli obok znajdują się studzienki kanalizacyjne, wyciek może spowodować zanieczyszczenie wód i gleby na większym obszarze. Bez automatycznego systemu, wyciek może trwać długo – nim ktoś go wykryje, wycieknięte mogą zostać setki litrów paliwa. Usunięcie skutków ekologicznych takiego zdarzenia pociąga znaczne wydatki, nie wspominając o potencjalnych karach administracyjnych za zanieczyszczenie środowiska.
- Awaria i niedostępność agregatu: Paradoksalnie, wyciek paliwa może sprawić, że agregat prądotwórczy nie zadziała wtedy, gdy będzie naprawdę potrzebny. Jeżeli z zapasowego zbiornika w kontenerze powoli ubywa paliwo wskutek nieszczelności, może się okazać, że przy zaniku zasilania i starcie agregatu w baku brakuje paliwa do pracy pod obciążeniem. Agregat zatrzyma się (zassie powietrze w przewód) lub w ogóle nie uruchomi, co pozbawi obiekt rezerwowego zasilania w kluczowym momencie. Ponadto sam agregat może ulec uszkodzeniu w wyniku wycieku – np. jeśli paliwo dostanie się do alternatora lub szafy sterowniczej, może spowodować zwarcia elektryczne i zniszczenie komponentów. Remont takiej jednostki bywa bardzo kosztowny, a czas przestoju – długi.
- Odpowiedzialność prawna i finansowa: W przypadku poważnego zdarzenia (pożaru, wybuchu, skażenia środowiska) dochodzi kwestia odpowiedzialności. Służby badające przyczyny incydentu z pewnością sprawdzą, czy obiekt był wyposażony w wymagane lub zalecane zabezpieczenia. Jeśli okaże się, że zaniedbano instalację systemu sygnalizacji wycieku, odpowiedzialność spadnie na właściciela lub zarządcę obiektu. Może to skutkować roszczeniami odszkodowawczymi (np. pokrycie strat osób trzecich, koszty akcji ratowniczej) oraz problemami z ubezpieczycielem. Jak wspomniano, ubezpieczyciele często zalecają lub wręcz wymagają posiadania systemów detekcji wycieków, szczególnie w instalacjach paliwowych. Brak takiego systemu może zostać uznany za rażące niedbalstwo, dając podstawę do odmowy wypłaty odszkodowania za straty spowodowane wyciekiem czy pożarem. W skrajnym wypadku konsekwencje finansowe mogą więc wielokrotnie przewyższyć koszt zainstalowania odpowiedniego układu monitoringu.
Podsumowując, brak systemu detekcji to pozostawienie obiektu bez nadzoru i ochrony przed cichym zagrożeniem, jakim jest wyciek paliwa. Może on pozostać niezauważony aż do chwili, gdy wyrządzi poważne szkody – wtedy jest już za późno na działania zapobiegawcze. Dlatego zarówno względy bezpieczeństwa, jak i wymogi ubezpieczeniowe oraz dobre praktyki inżynierskie przemawiają za instalacją profesjonalnego systemu sygnalizacji i detekcji wycieków.
Podsumowanie
System TraceTek oferuje kompleksowe rozwiązanie problemu wykrywania wycieków benzyny i oleju napędowego w kontenerowych agregatach prądotwórczych. Wykorzystując liniowe kable sensorowe TT5000 czułe na paliwa oraz dodatkowe czujniki TT1000 do wykrywania wody, można stale monitorować całą przestrzeń wokół agregatu. Uzupełnienie instalacji o szybkie sondy TT-FFS pozwala natychmiast wychwycić nawet drobne wycieki w newralgicznych punktach. Zebrane sygnały są nadzorowane przez moduły alarmowe TT-SIM1A/TTA-SIM, które w razie potrzeby uruchamiają alarm lokalny (dźwiękowy i optyczny) oraz przekazują informację o wycieku do systemów nadzoru. Dla obszarów niebezpiecznych (EX) dostępne są iskrobezpieczne rozwiązania, takie jak TT-FLASHER-BE, zapewniające alarm świetlny bezpośrednio w strefie zagrożenia. Cały system spełnia wymagania norm ATEX, co umożliwia jego stosowanie w środowiskach o wysokim ryzyku wybuchu.
Zastosowanie systemu TraceTek w nieobsługiwanych na co dzień pomieszczeniach z agregatami znacząco podnosi bezpieczeństwo eksploatacji – wycieki są wykrywane od razu, zanim przerodzą się w poważny problem. Chroni to ludzi i mienie przed skutkami pożarów czy skażeń oraz zabezpiecza ciągłość działania infrastruktury krytycznej (dzięki zapobieganiu awariom zasilania rezerwowego). Inwestycja w system detekcji wycieków może też obniżyć koszty ubezpieczenia i daje pewność, że spełniamy najwyższe standardy bezpieczeństwa. Krótko mówiąc, nowoczesny agregat prądotwórczy w kontenerze powinien być wyposażony w „elektronicznego strażnika” wycieków, który czuwa nad nim 24 godziny na dobę. Rozwiązanie TraceTek, dzięki swojej czułości, niezawodności i dojrzałości technicznej, stało się branżowym standardem w tej dziedzinie, dostarczając spokoju ducha operatorom i właścicielom instalacji zasilających. Bez względu na to, czy mamy do czynienia z małym agregatem awaryjnym w budynku biurowym, czy dużą farmą kontenerów energetycznych – zapewnienie detekcji i sygnalizacji wycieków paliwa jest dziś nieodzownym elementem dbałości o bezpieczeństwo i ciągłość działania.
