Znaczenie szybkiego wykrywania wycieków wody
Wyciek wody w krytycznej infrastrukturze, takiej jak centrum danych, może spowodować poważne straty finansowe i przestoje. Nawet drobna nieszczelność w instalacji chłodzenia czy rurociągu może zakłócić pracę serwerów i urządzeń. Dlatego nowoczesne obiekty stosują systemy wczesnego wykrywania wycieków. System TraceTek, wykorzystujący specjalne kable sensorowe i moduły alarmowe, pozwala wykryć już niewielkie ilości wody zanim dojdzie do zalania urządzeń. W efekcie operatorzy mogą natychmiast zareagować i zapobiec poważnym awariom.
System TraceTek i rola modułu SIM
Typowy system TraceTek składa się z przewodzących kabli sensorowych rozmieszczonych w miejscach ryzyka (np. pod podłogą techniczną, w pobliżu urządzeń chłodzących) oraz modułów interfejsu sensorowego SIM, które monitorują te kable. To właśnie moduł SIM stanowi „mózg” systemu detekcji – jego zadaniem jest ciągłe monitorowanie sygnałów z kabli i czujników oraz wykrywanie oznak obecności wody. Gdy kabel sensorowy zamoknie wskutek wycieku, moduł SIM natychmiast to wykrywa, określa miejsce wycieku z wysoką precyzją (nawet do ok. 1 m) i wyzwala alarm. Dzięki temu system zapewnia niezawodną ochronę w różnych środowiskach – od centrów danych po obiekty przemysłowe i magazyny paliw.
Moduł SIM pełni kilka kluczowych funkcji jednocześnie. Po pierwsze, nieprzerwanie nadzoruje stan kabla sensorowego – reaguje zarówno na kontakt z cieczą, jak i na uszkodzenie samego kabla. Jeśli nastąpi przerwanie lub błąd czujnika, moduł sygnalizuje awarię obwodu (tzw. alarm uszkodzenia kabla) odpowiednią diodą lub komunikatem. Jest to niezwykle istotne, bo uszkodzony lub odłączony kabel oznacza, że dany obszar przestaje być chroniony przed wyciekiem. Po drugie, moduł SIM lokalizuje punkt wycieku – mierzy zmiany parametrów elektrycznych w kablu, aby określić odległość od początku obwodu do miejsca zalania. Informacja ta pozwala personelowi szybko znaleźć dokładne źródło wycieku, zamiast szukać „w ciemno” na całej długości przewodu. Po trzecie, moduł SIM powiadamia o alarmie – w zależności od modelu może zapalić diodę alarmową, uruchomić lokalny sygnał przez przekaźnik lub przekazać informację do nadrzędnego systemu monitoringu. W praktyce moduł SIM mostkuje świat czujników i światem ludzi: zamienia sygnał elektryczny z przewodu na czytelny alert dla systemu BMS, panelu alarmowego albo obsługi technicznej.
Z perspektywy doświadczonego integratora systemów przeciwzalaniowych, moduł SIM jest absolutnie niezbędny – bez niego sam kabel sensorowy jest tylko pasywnym elementem, który nie poinformuje o zagrożeniu. Pominięcie modułu (lub jego nieprawidłowy dobór) sprawia, że ewentualny wyciek pozostanie wykryty dopiero, gdy stanie się widoczny gołym okiem, a więc często gdy szkody już powstaną. Taka sytuacja pokonuje cały cel posiadania systemu wczesnego ostrzegania. Co więcej, wybór nieodpowiedniego typu modułu (np. użycie modelu o zbyt małym zasięgu na zbyt długim odcinku kabla) może skutkować „martwymi strefami” lub brakiem precyzji wskazań. Z tego powodu w systemach TraceTek tak duży nacisk kładzie się na właściwy dobór i rozmieszczenie modułów SIM – to one odpowiadają za skuteczność detekcji na każdym odcinku instalacji.
Rodzaje modułów TraceTek SIM (TTSIM-1, TTSIM-1A, TTSIM-2) – różnice i zastosowania
Firma TraceTek opracowała kilka wariantów modułów SIM, dostosowanych do różnych potrzeb instalacji. Wszystkie modele łączy ta sama podstawowa funkcja – precyzyjna detekcja wycieków i komunikacja – oraz wspólne cechy techniczne, takie jak komunikacja RS-485 (Modbus, Opto 22, Metasys) dla integracji z systemami nadrzędnymi oraz prosty montaż na szynie DIN. Różnią się natomiast m.in. maksymalną długością obsługiwanego kabla, sposobem sygnalizacji alarmu i możliwością pracy autonomicznej. Poniżej przedstawiam charakterystykę każdego z trzech głównych modeli TraceTek SIM, wraz z ich typowymi zastosowaniami.
| Model |  TTSIM-1 |  TTSIM-1A |  TTSIM-2 |
|---|---|---|---|
| Praca samodzielna | Tylko z TS-12, TTDM-128 | Tak | Tak |
| Maksymalnej długości obwodu kabla sensorowego | 1500 m* | 150 m* | 150 m* |
| Dokładność lokalizacji wycieku | 0,1% długości obwodu | 0,5% długości obwodu (± 0,6 m) | 0,5% długości obwodu (± 0,6 m) |
| Przekaźnik SPDT | Brak | 1 szt | 1 szt |
| Kontrolki LED | Brak | Zasilanie Serwis Wyciek | Zasilanie Serwis Wyciek |
| Wyświetlacz LCD | Brak | Brak | 3 cyfrowy |
| Lokalizacja wycieku | Tylko w TS-12, TTDM-128 | Tylko w TS-12, TTDM-128 | Na wyświetlaczy LCD oraz w panelu TS12, TTDM-128 |
| Wersje zasilania | 12 V DC 24 V AC 24 V DC | 12 V DC 24 V AC 24 V DC 230 V AC | 12 V DC 24 V AC 24 V DC 230 V AC |

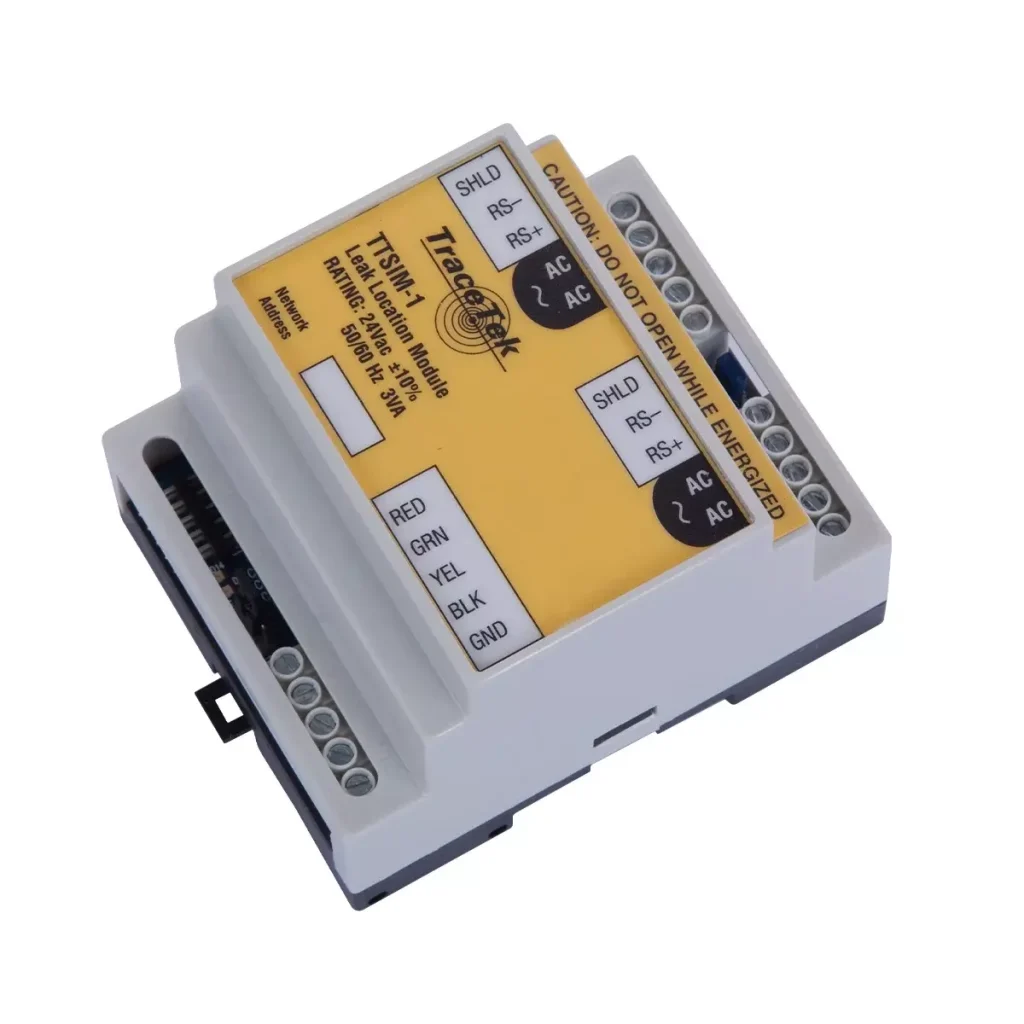

TTSIM-1 – jest to najbardziej zaawansowany moduł SIM przeznaczony do największych obwodów czujnikowych. Pojedynczy moduł TTSIM-1 może monitorować aż do 1500 m kabla sensorowego, co pozwala objąć bardzo rozległy obszar jednym ciągłym obwodem. Gdy tylko wykryje płyn, lokalizuje miejsce wycieku i przesyła te dane do systemu nadrzędnego. Uwaga: TTSIM-1 nie ma wbudowanych lokalnych alarmów (brak przekaźnika czy syreny) – zaprojektowano go do pracy wyłącznie w połączeniu z centralnym panelem alarmowym (np. dotykowym TT-TS12 lub modułem zbiorczym TTDM-128) albo zewnętrznym systemem BMS. Oznacza to, że wszelkie informacje o wycieku bądź usterce kabli są raportowane do tej nadrzędnej jednostki, która prezentuje je obsłudze. TTSIM-1 cechuje się najwyższą precyzją pomiaru (ok. 0,1% długości kabla), co przekłada się na dokładne wskazanie miejsca awarii nawet na długich liniach czujników. Posiada też specjalne algorytmy detekcji przystosowane do trudnych warunków – na przykład przy monitorowaniu długich rurociągów paliwowych, gdzie wyciek może rozlać się na dużej długości kabla zanim zostanie wykryty. Ten model jest stosowany głównie tam, gdzie potrzeba pokryć bardzo duży obszar jednym obwodem lub gdzie kable muszą biec na duże odległości (np. podłużne trasy rurociągów, hale przemysłowe, rozległe magazyny). W takich sytuacjach użycie pojedynczego TTSIM-1 upraszcza system – zamiast instalować wiele modułów na odcinku kilkuset metrów, można zastosować jeden moduł i jeden ciągły kabel sensorowy. Trzeba jednak pamiętać, że TTSIM-1 nie zadziała jako samodzielna jednostka alarmowa – zawsze wymaga integracji z nadrzędnym systemem, który odbierze i zinterpretuje jego sygnały.
TTSIM-1A – ten moduł opracowano z myślą o mniejszych instalacjach lub strefach wymagających indywidualnego monitoringu. Obsługuje on maksymalnie 150 m kabla sensorowego, a więc jedną dziesiątą zakresu TTSIM-1, co jest jednak długością w zupełności wystarczającą dla typowych zastosowań w serwerowniach, biurowcach czy pomieszczeniach technicznych. TTSIM-1A ma wbudowane elementy alarmowe, dzięki czemu może pracować autonomicznie jako lokalna jednostka detekcyjna. Gdy wykryje wyciek, sygnalizuje alarm miganiem diody LED oraz przełączeniem przekaźnika (bezpotencjałowy styk). Styk ten można wykorzystać np. do uruchomienia sygnału dźwiękowego, zamknięcia elektrozaworu wody lub przekazania alarmu do centrali BMS. Dodatkowo zestaw diodek informuje o stanie zasilania, alarmu wycieku oraz ewentualnej awarii czujnika (uszkodzenie kabla) – personel na miejscu od razu widzi, czy doszło do zalania czy np. przerwania obwodu. Pod względem komunikacji TTSIM-1A jest w pełni adresowalny i sieciowalny tak jak TTSIM-1 – posiada interfejs RS-485, przez który może przekazywać dane o wycieku (w tym odległość od początku kabla) do nadrzędnych systemów TraceTek (TTDM-128, TT-TS12) lub bezpośrednio do systemów automatyki (przez Modbus, Johnson Controls Metasys itp.). Kluczową zaletą modelu 1A jest niski koszt, umożliwiający ekonomiczne zbudowanie bardzo rozproszonego systemu z wieloma niezależnymi segmentami kabli sensorowych. Z mojego doświadczenia wynika, że właśnie to czyni go popularnym wyborem w praktyce – można zainstalować wiele modułów 1A w różnych strefach (np. pod każdy oddzielny klimatyzator w serwerowni czy pod każdą grupę urządzeń), a wszystkie spiąć jedną magistralą do wspólnego panelu lub BMS. W przypadku wycieku w danej strefie, tylko lokalny moduł 1A zgłosi alarm, co pozwala szybko zidentyfikować dotknięty obszar, nie wyłączając czujności w pozostałych częściach systemu. Ograniczeniem TTSIM-1A pozostaje brak lokalnego wyświetlacza – choć moduł mierzy odległość do wycieku, to użytkownik odczyta ją jedynie na ekranie centralnego panelu (jeśli taki jest) albo z systemu SCADA/BMS. W mało rozbudowanych instalacjach, gdzie nie ma dedykowanej centrali TraceTek, znalezienie miejsca zalania przy użyciu samego 1A wymaga więc fizycznego sprawdzania przewodu w terenie lub podłączenia laptopa z oprogramowaniem konfiguracyjnym.

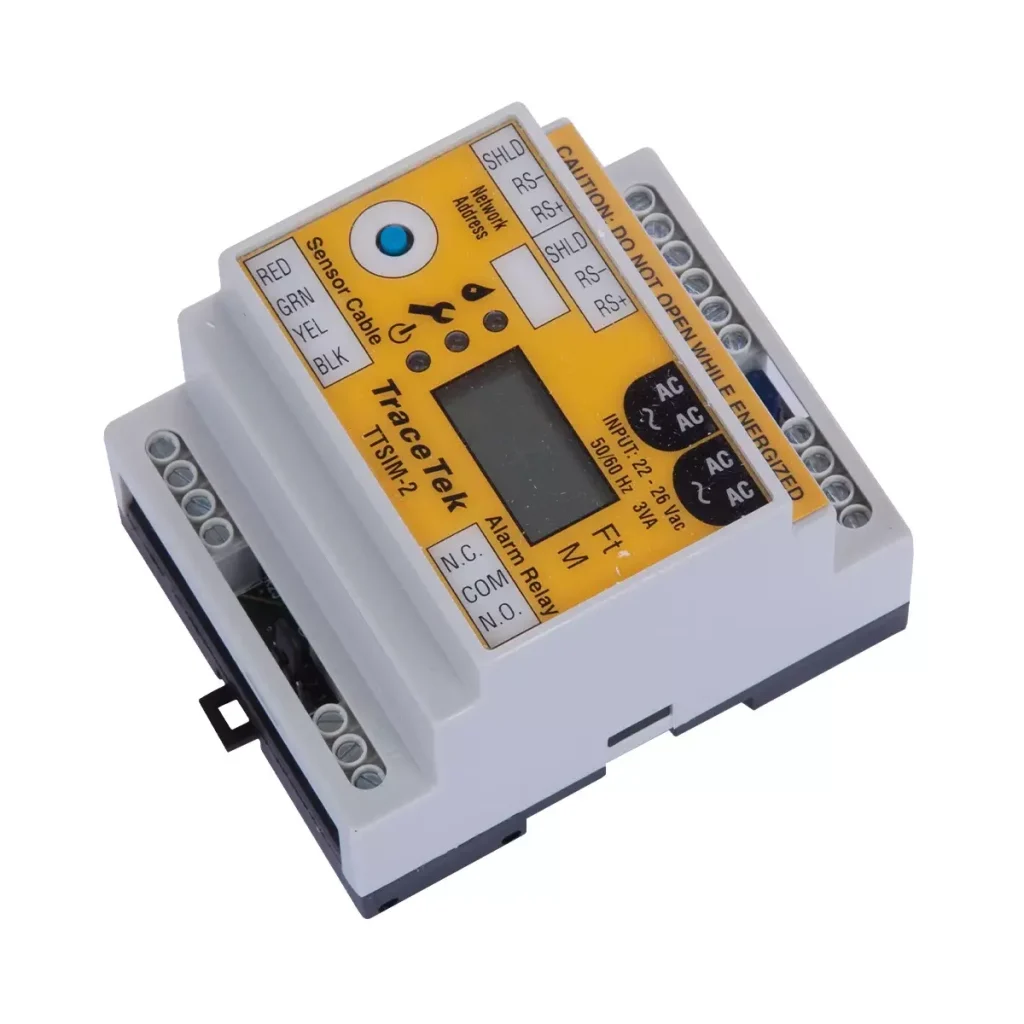

TTSIM-2 – najnowszy z prezentowanych modułów łączy zalety ekonomicznego 1A z dodatkową funkcjonalnością wyświetlania odległości do wycieku. Podobnie jak 1A, obsługuje do 150 m kabla czujnikowego i ma wbudowany przekaźnik alarmowy oraz diody LED stanu. Dodatkowo jednak na płycie czołowej znajduje się mały wyświetlacz LCD, który w razie alarmu pokazuje dokładną lokalizację wycieku w metrach lub stopach. Dzięki temu TTSIM-2 może pełnić rolę samodzielnego, kompletnego modułu alarmowego z lokalizacją: po wykryciu cieczy użytkownik od razu odczyta z ekranu, w jakiej odległości od modułu nastąpił wyciek, co znacznie ułatwia i przyspiesza akcję serwisową. W praktyce oznacza to, że personel techniczny, widząc alarm na TTSIM-2, od razu wie gdzie szukać problemu – np. “wyciek na 23 metrze” od początku kabla to informacja, że zalanie jest przy końcu rzędu szaf serwerowych, jeśli tak poprowadzono kabel. Nie trzeba czekać na przyjazd specjalisty z laptopem ani biec do oddalonej centrali – cenne minuty zostają zaoszczędzone. TTSIM-2, podobnie jak 1A, można również wpiąć w sieć wielu modułów i nadzorować centralnie. W sieci zachowuje się on jak każdy inny SIM, przekazując dane o alarmie (w tym odległość) do systemu nadrzędnego. Model 2 jest szczególnie polecany tam, gdzie obsługa chce mieć natychmiastową informację lokalną o wycieku, ale jednocześnie pożądana jest integracja z szerszym systemem monitoringu. Przykładem mogą być rozległe biura czy serwerownie bez stałej obsługi – moduł 2 każdy incydent pokaże na miejscu (co ułatwia pracę ekipie serwisowej), a jednocześnie wyśle alert do centrali, która może powiadomić zdalnie administratorów. Należy pamiętać, że zasięg TTSIM-2, podobnie jak 1A, wynosi 150 m – przy większych długościach przewodów trzeba zastosować ich więcej albo sięgnąć po TTSIM-1. Dokładność lokalizacji w TTSIM-2 jest taka sama jak w 1A (błąd rzędu ±0,5% długości, min. ±0,6 m), co w praktyce oznacza precyzję wystarczającą dla typowych potrzeb (np. w pomieszczeniu 50 m² pomyłka wyniesie najwyżej kilka kafli podłogi).
Podsumowując różnice: TTSIM-1 przeznaczony jest do dużych, ciągłych obwodów czujnikowych i zawsze wymaga współpracy z panelem centralnym (nie posiada lokalnych elementów alarmowych). TTSIM-1A i TTSIM-2 są modułami do krótszych odcinków, wyposażonymi we własny przekaźnik alarmowy i diody LED, dzięki czemu mogą pracować niezależnie w terenie. TTSIM-2 wyróżnia się spośród nich wbudowanym wyświetlaczem, który daje natychmiastowy odczyt miejsca wycieku – podczas gdy przy TTSIM-1A lokalizację odczytamy tylko poprzez system nadrzędny. Przy planowaniu systemu warto także zwrócić uwagę na maksymalną długość kabla obsługiwaną przez dany moduł (150 m lub 1500 m) i nie przekraczać jej – każdy czujnik punktowy czy dodatkowa sonda skraca ten dystans efektywny zgodnie z danymi producenta. W razie wątpliwości lepiej podzielić kabel na dwa segmenty z osobnymi modułami, niż ryzykować, że zbyt długi obwód nie wykryje odległego wycieku.
Najlepsze praktyki i podsumowanie
Moduł SIM TraceTek to serce systemu wykrywania wycieków, a jego właściwy dobór i konfiguracja decydują o skuteczności ochrony przed zalaniem. Jako praktyk odpowiedzialny za bezawaryjne działanie takiego systemu, zawsze pilnuję kilku fundamentalnych zasad:
- Dobierz moduł do wielkości strefy i długości kabla: Przed zakupem określ, jak długi odcinek kabla musi obsłużyć dany moduł i czy potrzebna jest lokalna sygnalizacja. Dla małych obszarów (do 150 m kabla) lepiej zastosować więcej modułów 1A/2 w różnych miejscach niż forsować jeden za długi obwód – zyskujemy wtedy większą niezawodność i łatwiejszą lokalizację wycieku. TTSIM-1 używaj tam, gdzie odcinki kabli są naprawdę długie lub gdy priorytetem jest ograniczenie liczby urządzeń w sieci (np. bardzo rozległe rurociągi).
- Zapewnij integrację z systemem nadrzędnym lub alarmowym: Pamiętaj, że TTSIM-1 wymaga centrali TraceTek TT-TS12 lub integracji z BMS – sam z siebie nie posiada nawet diody alarmowej. Jeśli planujesz tylko lokalne alarmy bez panelu, wybierz 1A lub 2. Z kolei jeśli masz system BMS, wykorzystaj wyjścia RS-485/Modbus modułów, by wszystkie alarmy trafiały też do nadzoru budynku. Podłączenie modułów do wspólnej magistrali RS-485 jest proste (dwie żyły plus adresacja programowa), a gwarantuje scentralizowany podgląd całego systemu.
- Zwracaj uwagę na sygnały serwisowe: Moduły SIM nie wymagają kalibracji, co upraszcza utrzymanie, ale sygnalizują np. przerwę w obwodzie (LED uszkodzenie kabla). Taki alarm serwisowy powinien zostać niezwłocznie sprawdzony, bo oznacza utratę ochrony w danej strefie. W praktyce każdy moduł warto testować okresowo – np. zwilżając na moment końcówkę kabla testowego – by upewnić się, że reaguje na wyciek i że alarmy docierają tam, gdzie trzeba (panel/BMS/syrena).
- Stosuj dedykowane obudowy i zasilanie zgodnie z wymaganiami: Moduły TTSIM są przystosowane do montażu w szafach (IP20), ale producent oferuje obudowy o wyższym IP do montażu w trudniejszych warunkach (np. w wilgotnych przestrzeniach czy na zewnątrz). Upewnij się, że zasilasz moduły właściwym napięciem – większość dostępna jest w wersjach 12 V DC, 24 V AC/DC oraz 230 V AC. Błędne podłączenie zasilania może uszkodzić moduł lub spowodować niestabilną pracę.
Na koniec warto podkreślić, że moduły SIM TraceTek stanowią kluczowy element aktywnej ochrony przed zalaniem. To one “czuwają” nad kilometrami kabli sensorowych, wychwytując pierwsze krople wody w newralgicznych miejscach. Ich prawidłowe rozmieszczenie i konfiguracja przekłada się na spokój i pewność, że nawet w środku nocy pojawienie się wycieku wywoła natychmiastowy alarm we właściwym miejscu. Inwestując w system detekcji wycieków, nie warto iść na skróty – każda strefa zagrożona zalaniem powinna mieć swój czujnik i moduł SIM, bo to minimalizuje ryzyko, że coś umknie uwadze. Mając pod opieką krytyczny obiekt, osobiście wolę widzieć dziesiątki modułów 1A/2 mrugających zielonymi diodami (sygnalizującymi czuwanie), niż choćby przez chwilę zastanawiać się, czy jakiś obszar jest niepilnowany. W razie awarii woda zawsze szuka najłatwiejszej drogi – dzięki modułom TraceTek SIM mamy pewność, że gdziekolwiek się pojawi, zostanie wykryta i zgłoszona zanim wyrządzi poważne szkody.
