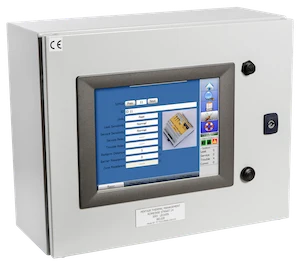

TraceTek TT-TS12 to zaawansowany panel alarmowy do wykrywania i lokalizacji wycieków cieczy, wyposażony w 12-calowy kolorowy ekran dotykowy SVGA. Obsługuje do 250 modułów TTSIM, zapewnia szybki podgląd stanu kabli sensorowych oraz dynamiczne, interaktywne mapy z wizualizacją lokalizacji wycieków. Panel prezentuje miejsce wycieku wraz z nazwą kanału i odległością w metrach, a ikona wycieku pojawia się na tle wgranego planu budynku, rurociągów lub zdjęcia obiektu. System umożliwia zapis do 250 obrazów i 100 punktów mapowania na każdy z nich.
TT-TS12 może być dostarczany bez modułów SIM lub z maksymalnie czterema modułami TTSIM-1 / TTSIM-1A. Panel posiada interfejs Modbus RTU oraz Modbus/TCP, a dzięki systemowi Windows CE umożliwia zdalny podgląd i obsługę przez LAN lub Internet. Integracja z BMS jest możliwa zarówno w trybie „grafika i dane”, jak i z użyciem lokalnych alarmów i przekaźników. Opcjonalny moduł TT-TS12-ADAM 4069 oferuje 8 programowalnych przekaźników (3 z nich domyślnie przypisane do alarmów). Każdy obwód sensorowy można podzielić na 10 obszarów i przypisać im różne przekaźniki.
TT-TS12 archiwizuje do 5000 zdarzeń w pamięci nieulotnej, umożliwia eksport historii i konfiguracji przez USB (format XML) oraz obsługuje łatwe aktualizacje oprogramowania. Panel posiada wielopoziomową ochronę hasłami, automatyczne wznawianie pracy po zaniku zasilania i ponowne wyświetlanie aktywnych alarmów.

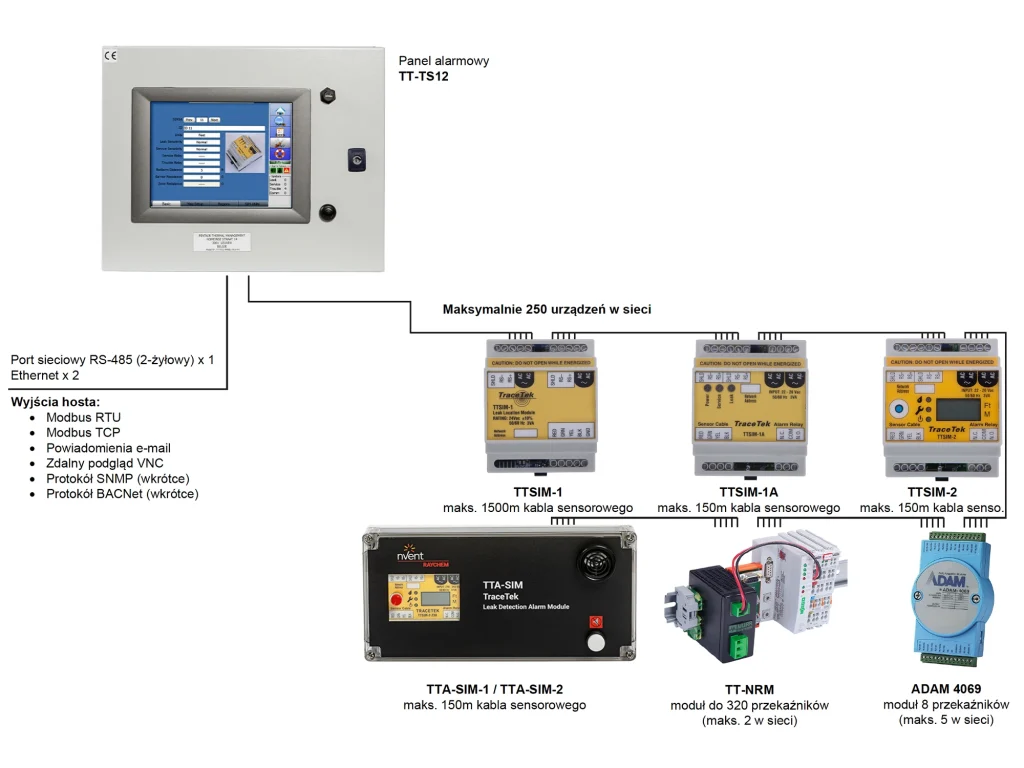

- Możliwość podłączenia modułów podrzędnych: do 250 TTSIM, TT-NRM-BASE
- Dokładność lokalizacji wycieku: +/- 1 metr kabla sensorowego.
- Maksymalna długość obwodu sensorowego: w zależności od zastosowanych modułów TTSIM.
- Maksymalna ilość czujników punktowych: w zależności od zastosowanych modułów TTSIM.
- Zasilanie: 110 – 240 V AC.
- Podtrzymanie zasilania: brak (przez UPS, należy nabyć osobno).
- Wskaźniki LED: ekran ciekłokrystaliczny SVGA TFT / przekątna 307,3 mm (12,1″).
- Alarm dźwiękowy: buzzer.
- Mapa graficzna z lokalizacją wycieków: plik graficzny.
- Dziennik zdarzeń: 5000 wydarzeń.
- Sieć: BMS, Modbus, Ethernet.
- Podłączenie do internetu: przez wbudowany LAN.
- Podłączenie sieci TraceTek: RS-485 (2 żyły).
- Połączenie z siecią: LAN przez złącze RJ41.
- Przekaźnik:
- 1 SPDT – wyciek,
- 1 SPDT – przerwanie obwodu / usterka / awaria zasilania
- dodatkowe przez moduły ADAM 4069 (8 przekaźników w module) – maks. 5 modułów w sieci,
- dodatkowe przez moduły TT-NRM (maksymalnie do 320 przekaźników w module) – maks. 2 moduły w sieci.
- Montaż: natynkowy.
- Obudowa: stal malowana proszkowo, kolor biały.
- Wymiary: 432 × 331 × 153 mm (sz x w x gł).
- Stopień ochrony: płyta czołowa: NEMA 4, IP 65; obudowa NEMA 1, IP 10.
Zamawianie:
|
KOD |
SYMBOL |
OPIS |
|---|---|---|
|
1244-015331 |
TT-TS12-E-PANEL-0 |
Panel TT-TS12 bez modułu SIM |
|
1244-015332 |
TT-TS12-E-PANEL-S1-1 |
Panel TT-TS12 z zainstalowanym modułem TTSIM-1 x 1 szt |
|
1244-015333 |
TT-TS12-E-PANEL-S1-2 |
Panel TT-TS12 z zainstalowanym modułem TTSIM-1 x 2 szt |
|
1244-015334 |
TT-TS12-E-PANEL-S1-3 |
Panel TT-TS12 z zainstalowanym modułem TTSIM-1 x 3 szt |
|
1244-015335 |
TT-TS12-E-PANEL-S1-4 |
Panel TT-TS12 z zainstalowanym modułem TTSIM-1 x 4 szt |
|
1244-015336 |
TT-TS12-E-PANEL-S1A-1 |
Panel TT-TS12 z zainstalowanym modułem TTSIM-1A x 1 szt |
|
1244-015337 |
TT-TS12-E-PANEL-S1A-2 |
Panel TT-TS12 z zainstalowanym modułem TTSIM-1A x 2 szt |
|
1244-015338 |
TT-TS12-E-PANEL-S1A-3 |
Panel TT-TS12 z zainstalowanym modułem TTSIM-1A x 3 szt |
|
1244-015339 |
TT-TS12-E-PANEL-S1A-4 |
Panel TT-TS12 z zainstalowanym modułem TTSIM-1A x 4 szt |
| Model |  TTSIM-1 |  TTSIM-1A |  TTSIM-2 |
|---|---|---|---|
| Praca samodzielna | Tylko z TT-TS12 | Tak | Tak |
| Maksymalnej długości obwodu kabla sensorowego | 1500 m* | 150 m* | 150 m* |
| Dokładność lokalizacji | 0,1% długości obwodu | 0,5% długości obwodu (± 0,6 m) | 0,5% długości obwodu (± 0,6 m) |
| Przekaźnik SPDT | Brak | 1 szt | 1 szt |
| Kontrolki LED | Brak | Zasilanie Serwis Wyciek | Zasilanie Serwis Wyciek |
| Wyświetlacz LCD | Brak | Brak | 3 cyfrowy |
| Lokalizacja wycieku | W panelu nadrzędnym TT-TS12 | W panelu nadrzędnym TT-TS12 | Na wyświetlaczy LCD lub w panelu nadrzędnym TT-TS12 |
| Wersje zasilania | 12 V DC 24 V AC 24 V DC | 12 V DC 24 V AC 24 V DC 230 V AC | 12 V DC 24 V AC 24 V DC 230 V AC |

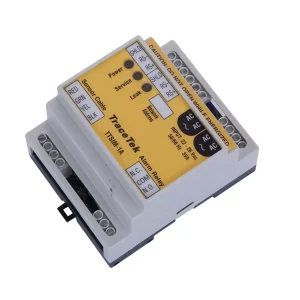

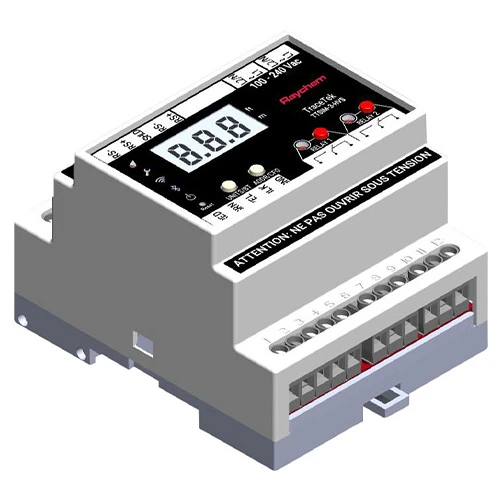

Moduły TraceTek TTSIM-1, TTSIM-1A oraz TTSIM-2A to zaawansowane interfejsy sensorowe przeznaczone do precyzyjnego monitorowania systemów detekcji wycieków cieczy. Ich zadaniem jest ciągłe monitorowanie i odbieranie sygnałów z kabli sensorowych oraz czujników detekcyjnych zainstalowanych w monitorowanym obszarze. Umożliwiają dokładną lokalizację wycieków z dokładnością do 1 metra kabla sensorowego, zapewniając niezawodną ochronę w różnych środowiskach, takich jak centra danych, budynki komercyjne, magazyny paliw czy instalacje przemysłowe.
- Komunikacja szeregowa RS-485 za pomocą skrętki dwużyłowej o długości do 1200 metrów, z automatycznym wyborem protokołu (ModBus, Opto 22 i Metasys).
- Każdy moduł TTSIM ma przydzielony unikalny adres w oprogramowaniu, co pozwala na dokładne monitorowanie wielu urządzeń.
- Montaż na szynie DIN, co ułatwia instalację w szafach sterowniczych.
Wspólne dane techniczne:
- Dokładność lokalizacji wycieku:
- TTSIM-1: 0,1% długości obwodu
- TTSIM-1A: 0,5% długości obwodu (± 0,6 m)
- TTSIM-2: 0,5% długości obwodu (± 0,6 m)
- Ilość obwodów: 1.
- Sieć: Modbus, OptoMux™ or Johnson Controls Metasys®.
- Podłączenie sieci TraceTek: RS-485 (2 żyły).
- Montaż: szyna DIN.
- Obudowa: poliwęglan.
- Wymiary (sz x w x gł): 70 x 85 x 65 mm.
- Stopień ochrony: IP 20.
TTSIM-1
TTSIM-1A
- TTSIM-1A – karta katalogowa (PL)
- TTSIM-1A – karta katalogowa (EN)
- TTSIM-1A – instrukcja obsługi (EN)
TTSIM-2
WSPÓLNE
Zamawianie:
|
KOD |
SYMBOL |
OPIS |
|---|---|---|
|
P000000898 |
TTSIM-1-12VDC |
Moduł SIM, maks. 1500 m, 12 V DC (nie pracuje jako indywidualna jednostka) |
|
518125-000 |
TTSIM-1-24VAC |
Moduł SIM, maks. 1500 m, 24 V AC (nie pracuje jako indywidualna jednostka) |
|
P000000905 |
TTSIM-1-24VDC |
Moduł SIM, maks. 1500 m, 24 V DC (nie pracuje jako indywidualna jednostka) |
|
P000000899 |
TTSIM-1A-12VDC |
Moduł SIM, max 150 m, przekaźnik, 12 V DC |
|
P000000046 |
TTSIM-1A-24VAC |
Moduł SIM, max 150 m, przekaźnik, 24 V AC |
|
P000000906 |
TTSIM-1A-24VDC |
Moduł SIM, max 150 m, przekaźnik, 24 V DC |
|
P000000048 |
TTSIM-1A-230VAC |
Moduł SIM, max 150 m, przekaźnik, 230 V AC |
|
P000000900 |
TTSIM-2-12VDC |
Moduł SIM, max 150 m, przekaźnik, lokalizacja wycieku LCD, 12 V DC |
|
P000000137 |
TTSIM-2-24VAC |
Moduł SIM, max 150 m, przekaźnik, lokalizacja wycieku LCD, 24 V AC |
|
P000000907 |
TTSIM-2-24VDC |
Moduł SIM, max 150 m, przekaźnik, lokalizacja wycieku LCD, 24 V DC |
|
P000000139 |
TTSIM-2-230VAC |
Moduł SIM, max 150 m, przekaźnik, lokalizacja wycieku LCD, 230 V AC |
|
458504-000 |
TTSIM-ENC-4X-OUTDOORS |
Skrzynka na moduł TTSIM, NEMA-4X, nieprzezroczysta pokrywa, do użytku na zewnątrz |
|
P000000700 |
TTSIM-ENC-4X-INDOORS-LRG |
Skrzynka na moduł TTSIM, NEMA-4X z przezroczystą pokrywą do użytku wewnętrznego |
| Model |  TTA-SIM-1A |  TTA-SIM-2 |
|---|---|---|
| W środku moduł SIM | TTSIM-1 | TTSIM-2 |
| Maksymalnej długości obwodu kabla sensorowego | 150 m* | 150 m* |
| Dokładność lokalizacji | 0,5% długości obwodu (± 0,6 m) | 0,5% długości obwodu (± 0,6 m) |
| Przekaźnik SPDT | 1 szt | 1 szt |
| Kontrolki LED | Zasilanie Serwis Wyciek | Zasilanie Serwis Wyciek |
| Wyświetlacz LCD | Brak | 3 cyfrowy |
| Lokalizacja wycieku | W panelu nadrzędnym TT-TS12 | Na wyświetlaczy LCD lub w panelu nadrzędnym TT-TS12 |
| Wersje zasilania | 230 V AC | 230 V AC |

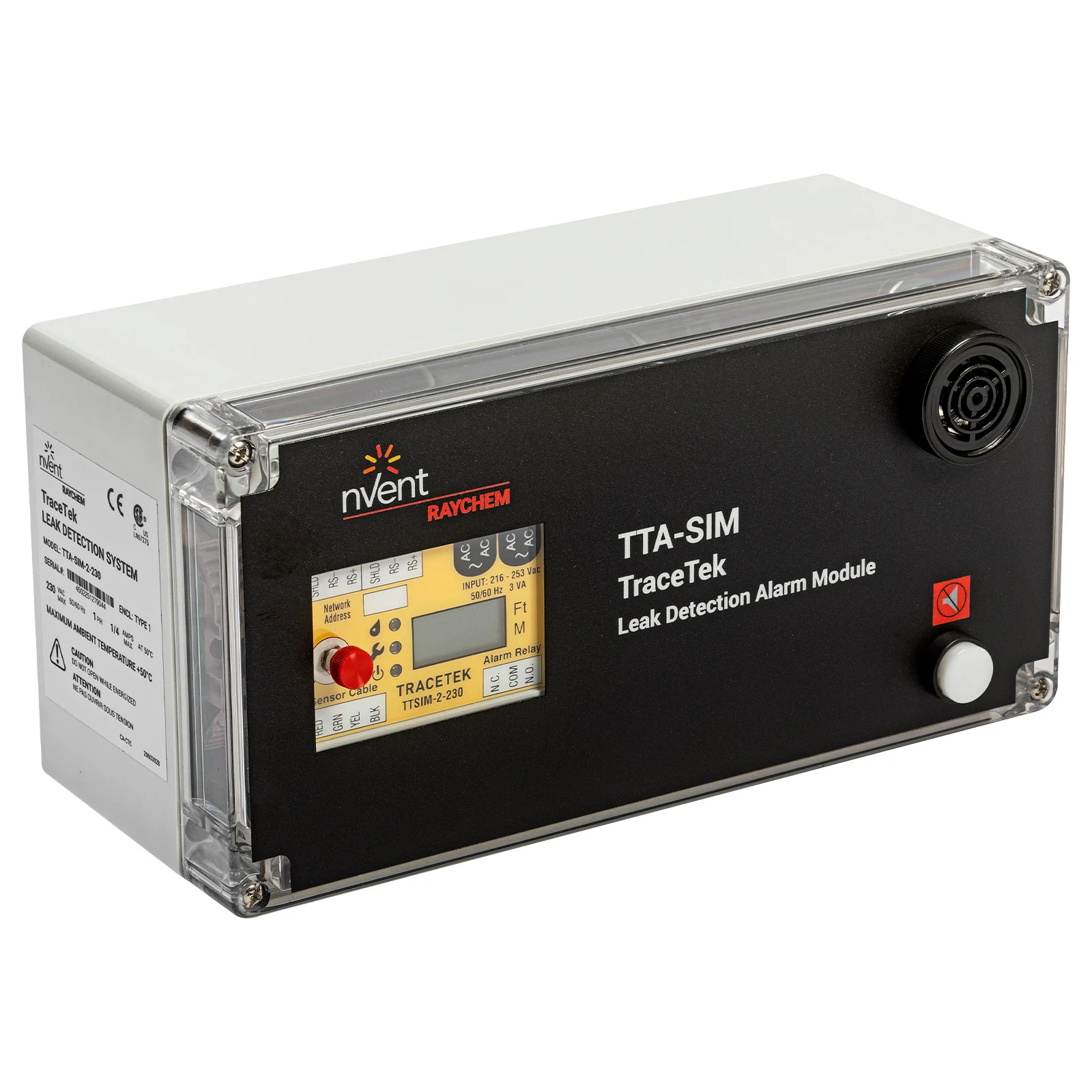

TraceTek TTA-SIM to kompaktowy, natynkowy panel alarmowy z wbudowanym modułem TTSIM i brzęczkiem 90 dB, przeznaczony do monitorowania wycieków cieczy w małych i średnich instalacjach. Obsługuje obwody do 150 m kabla sensorowego, przy czym każdy czujnik TT-FLAT-PROBE redukuje tę długość o 16 m; alternatywnie można podłączyć do 3 sond TT-FFS. Dokładność lokalizacji wycieku wynosi 0,5% długości kabla sensorowego (± 0,6 m). Urządzenie nie wymaga kalibracji.
Po wykryciu cieczy sygnalizuje alarm za pomocą diody LED, sygnału dźwiękowego i przekaźnika. Może działać samodzielnie lub w sieci z innymi modułami TraceTek. Wyposażone jest w trzy diody LED (zasilanie, status, wyciek) oraz interfejs RS-485 z automatycznym wyborem protokołu (Modbus, Opto 22, Metasys), umożliwiający komunikację na odległość do 1200 m. Każdy TTA-SIM posiada unikalny adres, co pozwala na precyzyjną identyfikację w systemie. Specjalny algorytm detekcji zwiększa skuteczność działania w bardziej złożonych aplikacjach. Montaż odbywa się natynkowo.
- Praca samodzielna: tak.
- Możliwość podłączenia modułu nadrzędnego Master: TTDM-128, TT-TS12.
- Dokładność lokalizacji wycieku: 0,5% długości obwodu (± 0,6 m).
- Ilość obwodów: 1.
- Maksymalna długość obwodu: 150 m przewodu sensorowego, przy czym każdy czujnik TT-FLAT-PROBE zmniejsza długość obwodu o 16 metrów. Alternatywnie, można podłączyć maksymalnie 3 sondy TT-FFS.
- Zasilanie: 230 V AC.
- Wskaźniki LED: zasilanie / serwis / wyciek.
- Wyświetlacz:
- TTA-SIM-1A – brak.
- TTA-SIM2- LCD, 3 cyfry.
- Alarm dźwiękowy: buzzer.
- Sieć: Modbus, OptoMux™ or Johnson Controls Metasys®.
- Podłączenie sieci TraceTek: RS-485 (2 żyły).
- Przekaźnik: 1 SPDT – wyciek / przerwanie obwodu / usterka / awaria zasilania.
- Montaż: natynkowy.
- Obudowa: poliwęglan.
- Wymiary (sz x w x gł): 240 x 120 x 110 mm
- Stopień ochrony: IP 20.
TraceTek TT-FLASHER-BE to całkowicie autonomiczny, bateryjny moduł alarmowy z migającą czerwoną lampką, służący do lokalnej sygnalizacji wycieku cieczy wykrytego przez kabel sensorowy lub sondę TraceTek. Obsługuje do 300 m kabla sensorowego lub jedną sondę TT-FFS w obrębie jednej strefy detekcji i jest kompatybilny ze wszystkimi kablami serii TT3000, TT5000, TT5001, TT7000 oraz sondami punktowymi. Nie wymaga żadnych zewnętrznych połączeń ani zasilania, co czyni instalację wyjątkowo prostą.
Moduł wyposażony jest w jasną czerwoną lampę LED sygnalizującą alarm wyłącznie optycznie. Przycisk TEST pozwala sprawdzić stan baterii oraz ciągłość obwodu czujnika. Zasilanie stanowią dwie baterie AA, które pozwalają na ok. 2 lata pracy; urządzenie sygnalizuje niski poziom baterii podwójnym błyskiem na około miesiąc przed ich wyczerpaniem.
TT-FLASHER-BE jest przystosowany do pracy w strefach zagrożonych wybuchem Ex, zgodnie z kategorią Ex ia IIC T4 Ga, i posiada certyfikaty ATEX oraz IECEx, co umożliwia jego instalację również w strefie 0. Typowe zastosowania obejmują rafinerie, magazyny paliw, rurociągi, stacje paliw i instalacje przemysłowe z cieczami niebezpiecznymi. Może być stosowany także w standardowych strefach jako lokalny sygnalizator wycieku w węzłach cieplnych czy pomieszczeniach technicznych.
Obudowa IP66 i opcjonalna osłona przeciwsłoneczna zapewniają trwałość i dobrą widoczność sygnału w trudnych warunkach. W zestawie znajduje się uchwyt do montażu na rurach 2″. TT-FLASHER-BE nie wymaga konfiguracji ani barier iskrobezpiecznych, co czyni go prostym i niezawodnym elementem systemu TraceTek.
- Praca samodzielna: tak.
- Dokładność lokalizacji wycieku: strefowa.
- Ilość stref: 1.
- Maksymalna długość strefy: 300 m.
- Zasilanie: 2 baterie „AA”.
- Wskaźniki: trzy diody LED.
- Montaż: na rurze 2″.
- Obudowa: materiał antystatyczny.
- Wymiary: 120 x 120 x 145 mm.
- Wyjścia kablowe: fabryczny kabel do podłączenia znajduje się w miejscu nasadzenia lampy na rurę 2″.
- Stopień ochrony: IP 66.
- Temperatura pracy: od -20 °C do +40 °C (klasa temperaturowa T4)
- Certyfikacja Ex: II 1G Ex ia IIC T4 Ga; numer cert. ATEX: Baseefa09ATEX0150X, IECEx: IECEx BAS 09.0064X
| Model | TT-TS12 | TTSIM-1 | TTSIM-1A | TTSIM-2 | TTA-SIM-1A | TTA-SIM-2 | TTC-1 | TT-FLASHER-BE (EX) |
|---|---|---|---|---|---|---|---|---|
 |  |  |  |  |  |  |  | |
| Dodatkowe informacje | Maksymalna ilość modułów TTSIM w sieci x 246 | W środku moduł TTSIM-1A | W środku moduł TTSIM-2 | |||||
| Praca samodzielna | Tak | Nie, pracuje tylko z TT-TS12 | Tak | Tak | Tak | Tak | Tak | Tak |
| Dokładność lokalizacji wycieku | W zależności od zastosowanych modułów TTSIM | 0,1% długości obwodu | 0,5% długości obwodu (± 0,6 m) | 0,5% długości obwodu (± 0,6 m) | 0,5% długości obwodu (± 0,6 m) | 0,5% długości obwodu (± 0,6 m) | Strefa | Strefa |
| Możliwość przypisania stref | Maks. 8 na moduł TTSIM | – | – | – | – | – | – | – |
| Maksymalna łączna długość kabli sensorowych | W zależności od zastosowanych modułów TTSIM | 1500 m | 150 m | 150 m | 150 m | 150 m | 76 m | 300 m |
| Maksymalna ilość czujników punktowych. (1 czujnik = 16 mb kabla sensorowego) | W zależności od zastosowanych modułów TTSIM | 90 | 9 | 9 | 9 | 9 | 4 | – |
| Maksymalna Ilość sond TT-FFS | W zależności od zastosowanych modułów TTSIM | 3 | 3 | 3 | 3 | 3 | – | 1 sonda |
| Zasilanie | 85 – 264 V AC | 12 V DC 24 V AC 24 V DC | 12 V DC 24 V AC 24 V DC 230 V AC | 12 V DC 24 V AC 24 V DC 230 V AC | 230 V AC | 230 V AC | 12-24 V AC 15-24 V DC | 2 baterie „AA” |
| Montaż | Natynkowy | TS 35 | TS 35 | TS 35 | Natynkowy | Natynkowy | Natynkowy / DIN | Na rurze 2″ |
| Ochrona | IP 54 | IP 20 | IP 20 | IP 20 | IP 20 | IP 20 | IP 20 | IP 66 |
| Wymiary (sz x wys x gł) mm | 311 x 237 x 54 | 70 x 85 x 65 | 70 x 86 x 58 | 70 x 86 x 58 | 240 x 120 x 110 | 240 x 120 x 110 | 52 x 112 x 106 | 120 x 120 x 145 |
| Wyświetlacz lub ekran | SVGA 12″ | – | – | LCD trzy cyfrowy | – | LCD trzy cyfrowy | – | – |
| Mapa graficzna z lokalizają wycieków | Tak | – | – | – | – | – | – | – |
| Ikony statusu i diody LED | – | Tak | Tak | Tak | Tak | Tak | Tak | Lampa błyskowa LED |
| Alarm akustyczny | Buzzer | – | – | – | Buzzer | Buzzer | Buzzer | – |
| Historia zdarzeń | do 5000 wydarzeń | – | – | – | – | – | – | – |
| Praca w sieci z TTDM, TS12 | – | Tak | Tak | Tak | Tak | Tak | – | – |
| Sieć | Modbus RTU, Modbus TCP, Powiadomienia e-mail, Zdalny podgląd VNC, SNMP (wkrótce), BACNet (wkrótce) | Modbus | Modbus | Modbus | Modbus | Modbus | – | – |
| Przekaźnik „wyciek” | 1 (SPDT) | – | 1 (SPDT) | 1 (SPDT) | 1 (SPDT) | 1 (SPDT) | 2 (DPDT) | – |
| Przekaźnik „przerwanie obodu / usterka / awaria zasilania” | 1 (SPDT) | – | 1 Konfigurowalny programowo | 1 Konfigurowalny programowo | 1 Konfigurowalny programowo | 1 Konfigurowalny programowo | 1 (SPDT) | – |
| Dodatkowe wyjścia przekaźnikowe | Przez moduły ADAM 4069 i TT-NRM | – | – | – | – | – | – |
Urządzenia uzupełniające
Moduł TraceTek TTC-1 to ekonomiczne rozwiązanie do detekcji wycieków cieczy, współpracujące z każdym kablem sensorowym TraceTek. Monitoruje obwód o długości do 76 m i może być łatwo integrowany z systemami nadzoru obiektów. Wyposażony jest w trzy zestawy styków przekaźnikowych umożliwiających zdalną sygnalizację i sterowanie urządzeniami.
Połączenia wykonuje się bezpośrednio na listwie zaciskowej w podstawie modułu. TTC-1 może być skonfigurowany do automatycznego lub ręcznego resetowania po ustąpieniu wycieku. Umożliwia regulację czułości kabla oraz ustawienie opóźnienia zadziałania przekaźnika alarmowego. Zapewnia oddzielne przekaźniki dla alarmu wycieku i alarmu usterki; przekaźnik wycieku posiada dwa zestawy styków, co umożliwia jednoczesne uruchamianie alarmu i urządzeń pomocniczych, choć system nie jest przeznaczony do ciągłego przełączania obciążeń.
Moduł przeznaczony jest do instalacji wewnętrznych i może być montowany natynkowo, w ścianie lub na szynie DIN za pomocą adaptera TTC-DRC. Zastosowanie obejmuje monitorowanie pojedynczych urządzeń HVAC, maszyn chłodzonych wodą, pomp, zbiorników, studzienek oraz innych punktów narażonych na wyciek.
- Praca samodzielna: tak.
- Dokładność lokalizacji wycieku: strefowa.
- Ilość stref: 1.
- Maksymalna długość obwodu: 76 m przewodu sensorowego.
- Zasilanie: 12 – 24 V AC lub 15 – 24 V DC.
- Wskaźniki LED: LED x 4.
- Alarm dźwiękowy: buzzer.
- Przekaźnik:
- 2 SPDT wyciek
- 1 SPDT – przerwanie obwodu / usterka / awaria zasilania
- Montaż: szyna DIN.
- Obudowa: poliwęglan.
- Wymiary (sz x w x gł): 52 x 112 x 106 mm
- Wyjścia kablowe: 4.
- Stopień ochrony: IP 20.
Moduł przekaźnikowy TraceTek TT-NRM umożliwia rozbudowę systemów detekcji wycieków TT-TS12 o maksymalnie 320 indywidualnych przekaźników alarmowych. Komunikuje się z panelem nadrzędnym poprzez sieć RS-485, wykorzystując tę samą magistralę co moduły TTSIM. Dzięki modułowej konstrukcji i swobodzie rozmieszczenia TT-NRM pozwala elastycznie projektować systemy alarmowe zarówno centralne, jak i rozproszone.
Jednostka bazowa zawiera zasilacz, interfejs komunikacyjny, szynę DIN i bloki przyłączeniowe. Do jednej jednostki można zamontować do 16 modułów przekaźnikowych, z których każdy posiada dwa niezależnie adresowalne przekaźniki. Do jednego panelu TT-TS12 da się podłączyć do 10 jednostek bazowych, co zapewnia skalowalność do 320 przekaźników w całym systemie. Rozbudowa sieci może być wykonana w dowolnym momencie przy minimalnym nakładzie prac instalacyjnych.
TT-NRM może być montowany w dużych szafach sterowniczych lub w swojej dedykowanej obudowie natynkowej. Może pracować w jednym miejscu z panelem głównym lub być rozmieszczony w terenie, co ogranicza długość przewodów sterujących. Moduł służy do obsługi zaworów, sterowania alarmami optycznymi i akustycznymi oraz integracji z innymi systemami automatyki budynkowej lub przemysłowej.
Moduł 8 wyjść przekaźnikowych dużej mocy na magistrali szeregowej RS-485 z Modbus/RTU, Styki: 4xNO, 4xNO+NC
Zewnętrzna, wysokowydajna brama wieloprotokołowa przeznaczona jest dla klientów wymagających translacji protokołów między systemami zarządzania budynkiem (BMS) wykorzystującymi BACnet® lub Metasys® N2 a panelem TT-TS12 lub modułem TTSIM.
Niezawodność: Certyfikacja BTL przez BACnet International
TraceTek TT-ZENER-BARRIER-SET to zestaw barier iskrobezpiecznych służących do ochrony instalacji detekcji wycieków w strefach zagrożonych wybuchem (Ex), w szczególności w klasie I, Div. 1 oraz strefach 0/1. Gdy kabel sensorowy znajduje się w obszarze niebezpiecznym, bariera musi zostać zainstalowana pomiędzy modułem alarmowym a kablem, aby ograniczyć energię mogącą przedostać się do strefy Ex. Nawet w przypadku wielokrotnej awarii modułu bariera zapewnia, że poziom energii pozostanie poniżej wartości mogących spowodować zapłon.
System TraceTek pracuje na bardzo niskich napięciach i prądach, a kabel sensorowy jest urządzeniem pasywnym, dlatego standardowe bariery Zenera MTL zapewniają wymaganą izolację. Jedna bariera izoluje dwa przewody. Ponieważ obwód TraceTek wymaga czterech przewodów, potrzebny jest komplet dwóch barier.
Dostępne zestawy:
- TT-ZENER-BARRIER-7764 – dwie bariery MTL7764 z podstawą DIN, przeznaczone do instalacji z kablami TT5000.
- TT-ZENER-BARRIER-7767 – dwie bariery MTL7767 z podstawą DIN, przeznaczone do instalacji z kablami TT3000 oraz TT5000.
Zestawy umożliwiają bezpieczne stosowanie kabli sensorowych w strefach Ex, zgodnie z wymaganiami instalacyjnymi dla systemów detekcji wycieków TraceTek.
TraceTek TTE-XAL to 24-woltowy, 95 decybelowy brzęczyk alarmowy w obudowie. Posiada podświetlany czerwony przycisk który świeci tak długo aż zostanie dezaktywowany alarm. Brzęczek rozlega się przy pierwszym podaniu napięcia i jest wyciszany przez naciśnięcie przycisku ALARM ACKNOWLEDGE / POTWIERDZENIE ALARMU. Zasilacz 24 V AC/DC należy dokupić osobno.
- Alarm dźwiękowy: buzzer 95 dB.
- Wyciszenie alarmu dźwiękowego: tak.
- Wskaźniki LED: LED alarm (czerwony).
- Zasilanie: 18 – 24 V AC/DC, 300 mA.
- Wyzwolenie alarmu: napięcie 18 – 24 V AC/DC.
- Obudowa: poliwęglan.
- Wymiary (sz x w x gł): 80 x 161 x 55 mm.
- Montaż: natynkowy.
- Stopień ochrony: IP 54.
- Temperatura pracy: 0°C / +50°C.
