Czujniki liniowe do wykrywania wycieków wody z integracją Modbus

Znaczenie wczesnego wykrywania wycieków wody w budynkach

Wyciek wody w obiekcie technicznym lub komercyjnym może spowodować poważne szkody. Zagrożone jest przede wszystkim wyposażenie – od infrastruktury IT w serwerowniach i rozdzielniach elektrycznych, przez urządzenia HVAC, aż po mienie i ciągłość działania firmy. Szczególnie narażone są centra danych oraz pomieszczenia z infrastrukturą krytyczną, gdzie nawet niewielka ilość wody może doprowadzić do kosztownych przestojów. Kluczowe jest zatem jak najwcześniejsze wykrycie pojawiającego się wycieku, zanim rozwinie się on w poważne zalanie. W odpowiedzi na te zagrożenia stosuje się systemy wykrywania wycieków wody, które wykorzystują rozmieszczone w newralgicznych miejscach specjalistyczne czujniki.

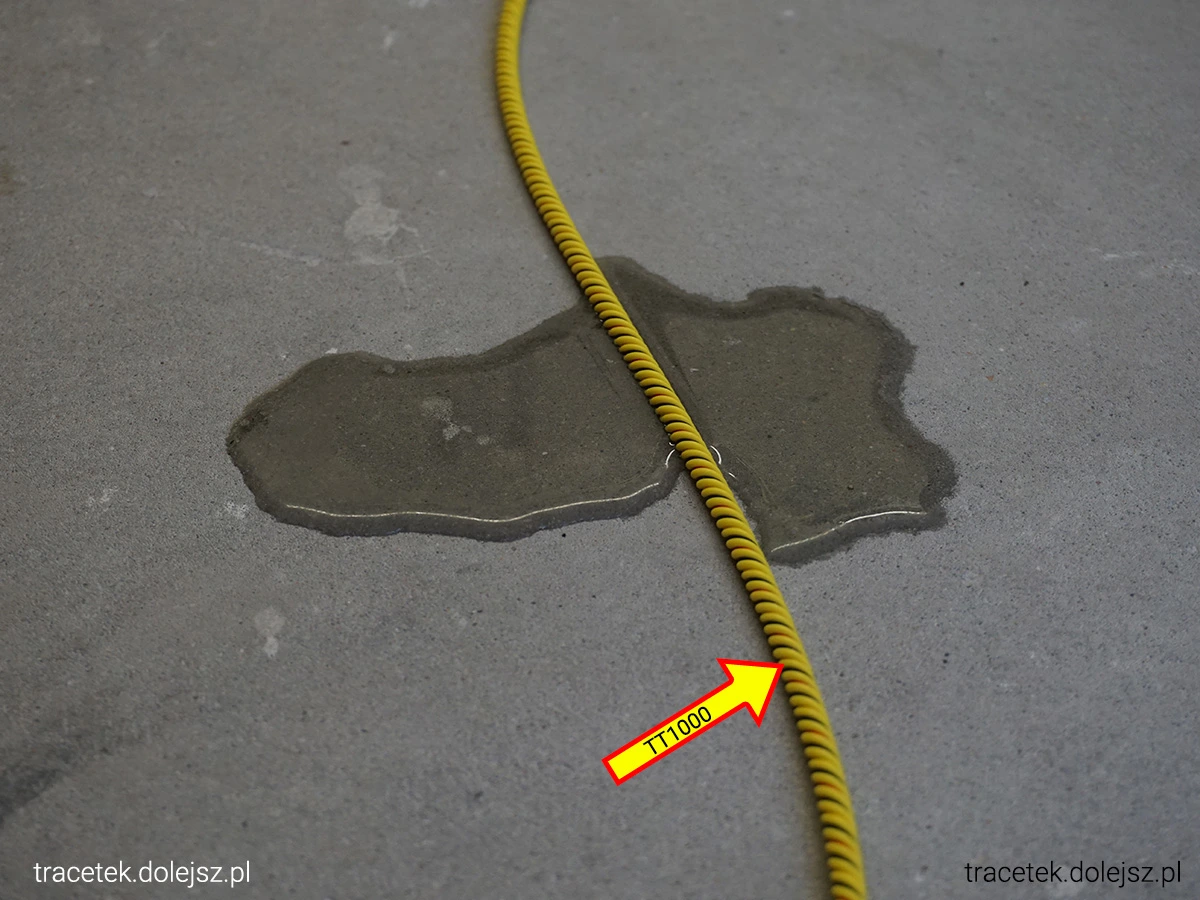

Liniowe czujniki kablowe do detekcji wody – zasada działania

W wielu zastosowaniach doskonale sprawdzają się liniowe czujniki kablowe do wykrywania wody. Tego typu czujnik ma postać długiego kabla sensorowego, który reaguje na kontakt z wodą na całej swojej długości. W praktyce oznacza to, że jeden kabel czujnikowy może zabezpieczyć rozległy obszar – np. opasając serwerownię dookoła lub biegnąc wzdłuż ciągów rur. Gdy woda pojawi się w dowolnym punkcie takiego kabla, następuje zmiana jego parametrów elektrycznych (np. rezystancji między żyłami czujnika), co natychmiast jest wykrywane przez moduł monitorujący. Czujnik kablowy działa zatem jak ciągła „linia detekcji” – nie trzeba przewidywać dokładnego punktu potencjalnego przecieku, ponieważ kabel wyczuje wodę gdziekolwiek się ona z nim zetknie.

W odróżnieniu od punktowych czujników zalania (które reagują tylko w jednym miejscu), sensory liniowe umożliwiają pokrycie dużej powierzchni lub długości instalacji za pomocą jednego systemu. Dodatkowo, w połączeniu z odpowiednią elektroniką, potrafią zlokalizować miejsce wycieku z dużą dokładnością. Poniżej przyglądamy się dwóm popularnym kablowym czujnikom zalania marki TraceTek – modelom TT1000 i TT1100-OHP – oraz modułowi monitorującemu TT-SIM, który umożliwia integrację detekcji wycieku z systemem automatyki budynkowej (np. poprzez Modbus).

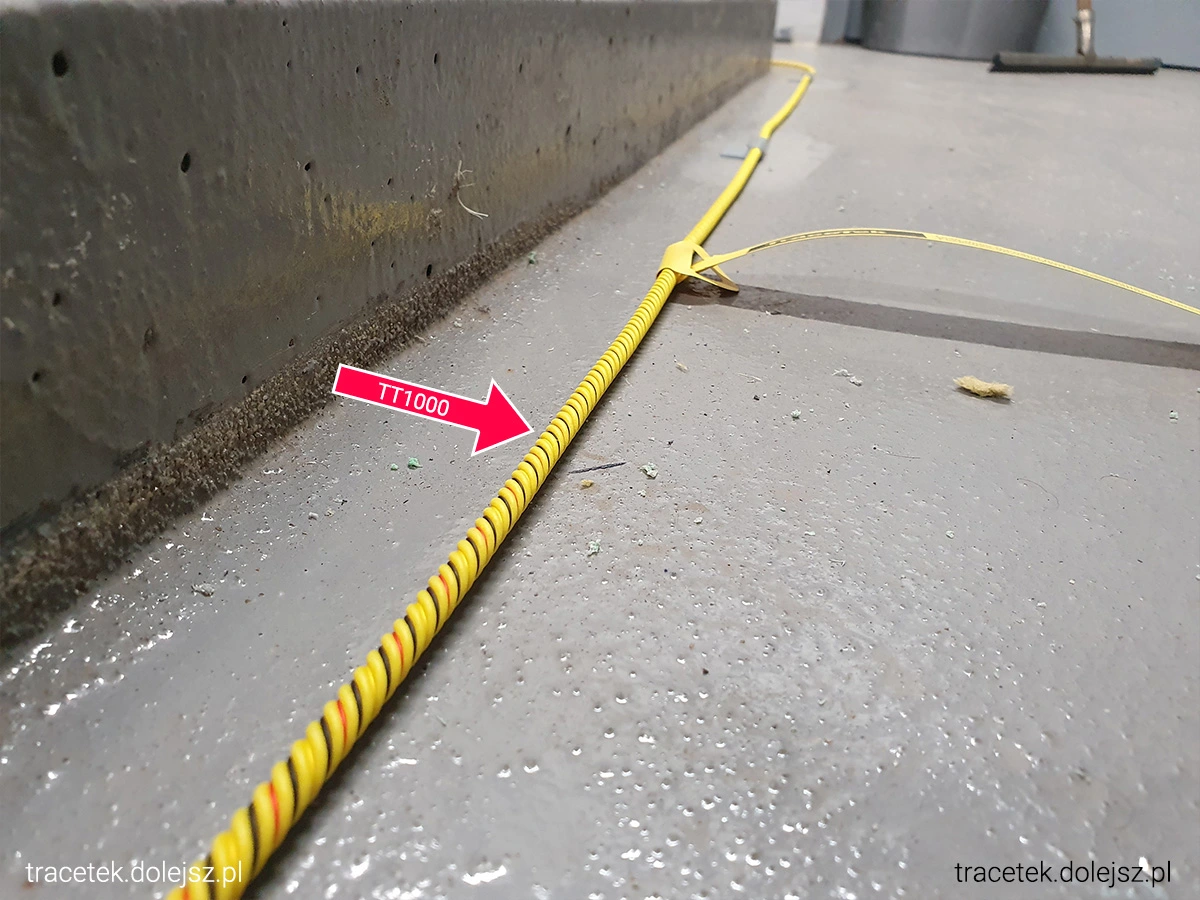

Czujnik kablowy do płaskich powierzchni – TraceTek TT1000

TraceTek TT1000 to uniwersalny czujnik kablowy przeznaczony do wykrywania obecności wody na płaskich powierzchniach i w otoczeniu urządzeń. Jego konstrukcja umożliwia wykrycie najmniejszej ilości cieczy w dowolnym punkcie na całej długości przewodu. TT1000 instaluje się najczęściej:

• bezpośrednio na podłodze technicznej lub w przestrzeni podniesionej podłogi (np. w serwerowniach pod szafami rack),
• wokół newralgicznych urządzeń HVAC (pompy, klimatyzatory, nawilżacze),
• wzdłuż rur prowadzonych nisko nad podłogą,
• wokół zbiorników z wodą lub studzienek,
• w innych miejscach, gdzie może pojawić się wyciek wody na posadzce.

Kabel czujnika TT1000 ma niewielką średnicę i jest elastyczny, co ułatwia instalację nawet w trudno dostępnych przestrzeniach. Fabrycznie jest wyposażony w złącza umożliwiające szybkie łączenie odcinków, dzięki czemu można dostosować całkowitą długość czujnika do potrzeb (dostępne są odcinki o różnych długościach, np. 3 m, 7,5 m, 15 m, 30 m, a nawet dłuższe, które można łączyć w ciągi). Powłoka zewnętrzna kabla została zaprojektowana tak, aby szybko wysychać po kontakcie z wodą – pozwala to szybko zresetować alarm po usunięciu wycieku, bez długich przestojów.

Najważniejsze cechy czujnika TT1000:

• Wczesne wykrywanie wody – reaguje już na niewielką ilość cieczy w każdym miejscu na długości przewodu, co pozwala szybko wychwycić nawet drobne przecieki.
• Precyzyjna lokalizacja miejsca zalania – współpracując z modułem lokalizującym (TT-SIM lub innym modułem TraceTek), potrafi wskazać miejsce wycieku z dokładnością wystarczającą do podniesienia odpowiedniej płytki podłogowej lub sprawdzenia konkretnego odcinka rurociągu.
• Łatwy montaż i modułowa budowa – lekka i giętka konstrukcja kabla ułatwia prowadzenie wzdłuż podłóg czy wokół urządzeń; gotowe odcinki z wtyczkami pozwalają na szybkie rozbudowanie systemu.
• Odporność i niezawodność – kabel jest odporny na korozję i ścieranie, przeznaczony do długotrwałej eksploatacji w środowisku technicznym. Gładka powłoka z tworzywa ogranicza osadzanie zanieczyszczeń i ułatwia czyszczenie czujnika po zalaniu.
• Szybkie wysychanie – dzięki specjalnej konstrukcji sensor szybko wraca do stanu gotowości po usunięciu wody (wilgotny odcinek wysycha zwykle w kilkanaście sekund od momentu usunięcia cieczy).

TT1000 jest wszechstronnym rozwiązaniem, znajdującym zastosowanie od centrów danych po magazyny i pomieszczenia techniczne. Stanowi on podstawę systemu wczesnego ostrzegania przed zalaniem powierzchni, gdziekolwiek istnieje ryzyko gromadzenia się wody.

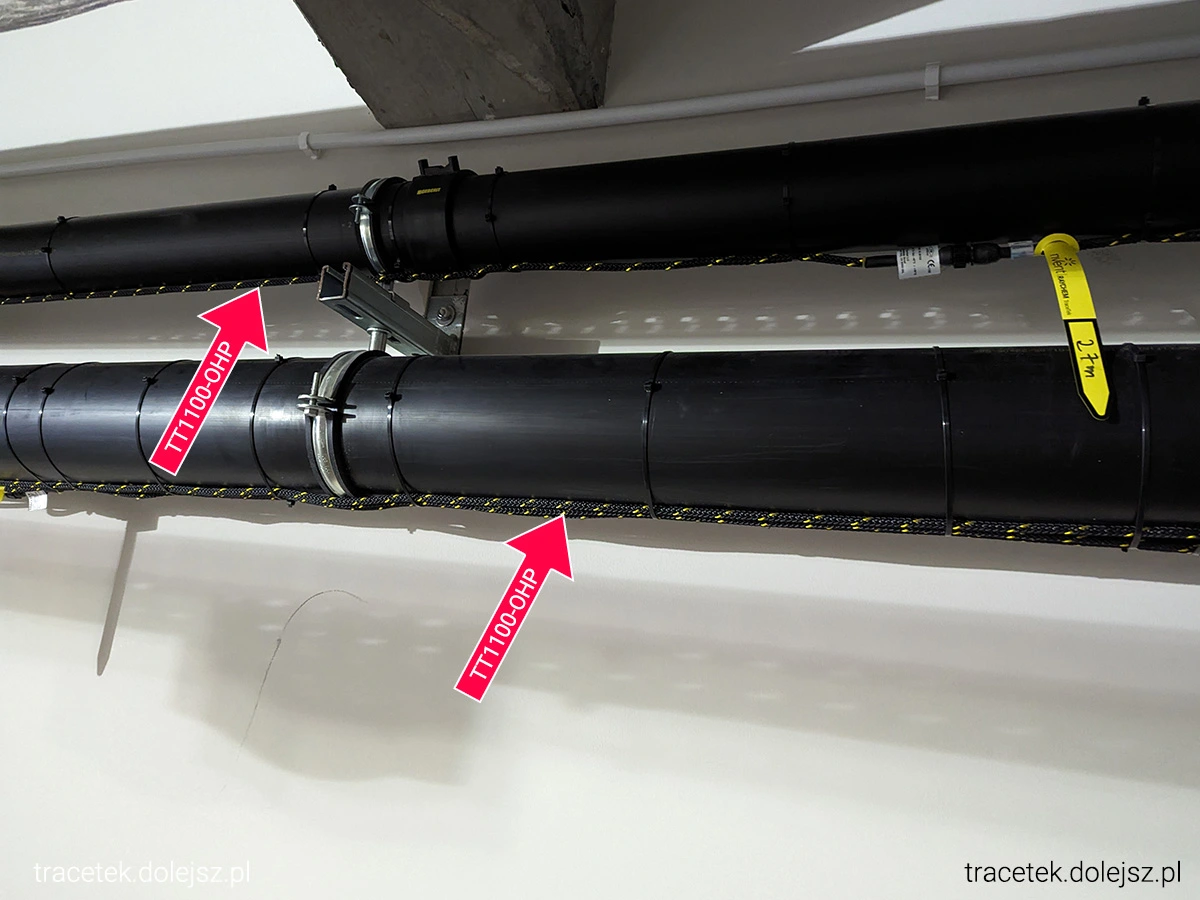

Czujnik kablowy do rur i sufitów podwieszanych – TraceTek TT1100-OHP

W instalacjach, gdzie największe ryzyko wiąże się z wodą kapiącą z góry (np. z nieszczelnej rury biegnącej pod stropem), lepszym wyborem jest TraceTek TT1100-OHP. Jest to specjalna odmiana czujnika liniowego, zaprojektowana z myślą o montażu na izolowanych rurociągach nad sufitem podwieszanym lub na innych podwieszonych instalacjach hydraulicznych. Oznaczenie OHP (Overhead Pipe) wskazuje, że czujnik dedykowany jest do „górnych” rur.

Kluczową cechą TT1100-OHP jest jego zewnętrzna osłona z chłonnego włókna. Dzięki niej nawet pojedyncza kropla wody spadająca z nieszczelnej rury zostanie szybko zaabsorbowana i rozprowadzona po włóknie, co przyspiesza detekcję. Kabel wykrywa obecność wody w każdym punkcie swojego przebiegu, podobnie jak TT1000. Dzięki dodatkowej otulinie nawet punktowy przeciek wywoła alarm – woda rozchodzi się wzdłuż włókna i zwilża przewód sensorowy na dłuższym odcinku, co powoduje przekroczenie progu detekcji. Po usunięciu usterki i wyschnięciu czujnik jest ponownie gotowy do pracy.

Najważniejsze cechy czujnika TT1100-OHP:

• Detekcja nawet kapiących wycieków – chłonna otulina zapewnia, że nawet niewielki wyciek (np. z dziurki w rurze) zostanie wykryty, ponieważ woda jest transportowana wzdłuż włókna do czujnika.
• Montaż na rurociągach – konstrukcja przewodu umożliwia łatwe zamocowanie go wzdłuż spodu izolowanych rur (np. za pomocą opasek mocujących). Czujnik może też chronić przestrzenie nad sufitami podwieszanymi, biegnąc obok ciągów rur lub wokół koryt kablowych, gdziekolwiek istnieje ryzyko zalania od góry.
• Dokładna lokalizacja przecieku – podobnie jak TT1000, system z kablem TT1100-OHP i modułem pomiarowym potrafi wskazać miejsce wycieku z dokładnością rzędu ±1 metra. Ułatwia to szybkie znalezienie nieszczelności w skomplikowanej sieci rur nad sufitem.
• Różne długości i modułowość – TT1100-OHP dostarczany jest w odcinkach z fabrycznymi złączami (np. 3 m, 7,5 m, 15 m, 30 m), co pozwala objąć ochroną zarówno krótsze odcinki pojedynczych rur, jak i długie ciągi przewodów. Odcinki można łączyć szeregowo, podobnie jak w TT1000.
• Szybkie wysychanie i ponowne użycie – włókno osłonowe schnie szybko po kontakcie z wodą, a sam kabel czujnikowy jest wielokrotnego użytku. Po usunięciu awarii i wysuszeniu systemu można natychmiast przywrócić pełną funkcjonalność detekcji.

TT1100-OHP znakomicie sprawdza się w ochronie infrastruktury przed niewidocznymi na pierwszy rzut oka wyciekami z instalacji biegnących ponad przestrzeniami użytkowymi. Dzięki zastosowaniu tego czujnika można zapobiec zalaniu pomieszczeń od góry, np. w serwerowniach, laboratoriach, archiwach czy biurach – wszędzie tam, gdzie nad sufitami przebiegają rury z wodą lodową, centralnym ogrzewaniem lub inne instalacje wodne.

Lokalizacja wycieku wody i integracja z automatyką (Modbus) – Moduł TraceTek TT-SIM

Same kable sensorowe TT1000 i TT1100 stanowią „zmysły” systemu wykrywania wody. Do pełni funkcjonalności potrzebny jest jednak jeszcze „mózg” – moduł nadzorujący, który będzie stale monitorował czujniki, generował alarmy i przekazywał informacje dalej. W systemach TraceTek rolę tę pełni moduł TT-SIM (Sensor Interface Module).

TT-SIM to kompaktowe urządzenie elektroniczne, które obsługuje pojedynczy obwód kabla sensorowego (o łącznej długości do kilkuset metrów, w zależności od modelu i konfiguracji). Jego zadaniem jest wykrywanie sygnałów z kabla czujnikowego, określenie czy doszło do zalania, a następnie dokładne zmierzenie odległości do miejsca wycieku. Gdy czujnik wykryje wodę, TT-SIM natychmiast sygnalizuje alarm – zapala odpowiednią diodę LED na obudowie oraz przełącza wyjściowy przekaźnik alarmowy (umożliwiając np. włączenie syreny lub powiadomienie systemu alarmowego). Jednocześnie moduł oblicza, gdzie wzdłuż kabla doszło do kontaktu z wodą (na podstawie zmian rezystancji lub innego parametru) i udostępnia tę informację w postaci wartości liczbowej (np. w metrach od początku kabla).

Bardzo ważną cechą TT-SIM jest możliwość integracji z systemami automatyki budynkowej. Moduł posiada port komunikacyjny RS-485 i obsługuje standardowe protokoły używane w BMS, w tym Modbus RTU. W praktyce oznacza to, że TT-SIM może być bezpośrednio podłączony do sieci komunikacyjnej budynku i przekazywać informacje o stanie czujników do nadrzędnego systemu sterowania (np. do sterownika PLC lub komputera systemu BMS). Dzięki protokołowi Modbus wiele modułów TT-SIM można połączyć szeregowo na jednej magistrali, a każdy otrzymuje własny adres sieciowy. System zarządzania budynkiem może cyklicznie odpytywać kolejne moduły o status i parametry:

• Czy wystąpił alarm zalania, czy stan jest normalny?
• Jaka jest zmierzona odległość do wycieku (jeśli alarm jest aktywny)?
• Jaki jest stan techniczny czujnika (np. czy nie doszło do uszkodzenia przewodu)?

Za pomocą odczytu odpowiednich rejestrów Modbus system BMS otrzymuje pełną informację, gdzie dokładnie pojawił się wyciek, i może podjąć zaprogramowane działania. Przykładowo, po wykryciu wody w serwerowni automatyka może natychmiast wysłać powiadomienie SMS/e-mail do administratorów, wyłączyć zasilanie wybranych urządzeń, uruchomić pompy odwadniające lub zamknąć zawory wody, aby ograniczyć skutki awarii. Integracja przez Modbus zapewnia bezproblemową łączność – TT-SIM automatycznie rozpoznaje zapytania w protokole Modbus i odpowiada na nie, dostarczając aktualne dane o stanie czujnika w formie zrozumiałej dla systemu nadrzędnego.

Warto dodać, że TT-SIM jest przystosowany do ciągłej pracy 24/7 i posiada funkcje autodiagnostyki (np. sygnalizuje przerwę lub zwarcie linii czujnika jako uszkodzenie kabla). Dzięki temu personel utrzymania ruchu otrzymuje nie tylko informację o zalaniu, ale także o ewentualnych problemach z samym systemem detekcji – co jest istotne dla niezawodności. Moduł montuje się zazwyczaj na szynie DIN w szafie sterowniczej lub w pobliżu monitorowanej strefy. Dostępne są różne wersje z zasilaniem AC albo DC, co ułatwia wdrożenie w istniejącej infrastrukturze.

Typowe zastosowania systemów kablowej detekcji wycieków

Profesjonalne systemy wykrywania zalania oparte na czujnikach kablowych i modułach takich jak TT-SIM znajdują zastosowanie w wielu obiektach. Poniżej przykładowe strefy, gdzie warto je zainstalować:

• Serwerownie i data center: Czujniki TT1000 ułożone pod podłogą podniesioną oraz TT1100-OHP przy rurach zasilających klimatyzację precyzyjnie wykryją wyciek wody chłodzącej, skroplin lub awarię klimatyzatora, zanim woda uszkodzi sprzęt IT.
• Pomieszczenia techniczne i infrastrukturalne: Węzły cieplne, rozdzielnie elektryczne, kotłownie, pompownie czy klimatyzatornie to miejsca, gdzie wyciek może szybko eskalować do poważnej awarii. Kabel sensorowy wokół urządzeń i na podłodze da wczesny sygnał o nieszczelności zaworu czy pęknięciu rury.
• Sufity podwieszane i szyby instalacyjne: Nad sufitami biur często przebiegają rury (woda lodowa, ogrzewanie, przeciwpożarowe itp.). TT1100-OHP zamontowany wzdłuż takich rur wykryje przeciek, zanim woda przedostanie się przez sufit i zaleje pomieszczenie poniżej. Podobnie w pionach instalacyjnych – czujnik kablowy zabezpieczy kolejne kondygnacje przed skutkami pęknięcia rurociągu.
• Strefy wysokiego ryzyka zalania: Archiwa, magazyny z cennymi materiałami, laboratoria, pomieszczenia ze zbiornikami wody (np. zbiorniki technologiczne) – wszędzie tam warto rozważyć instalację czujników wycieku. Wczesne ostrzeżenie pozwoli szybko zareagować (np. odciąć dopływ wody, ewakuować sprzęt), minimalizując straty.

Korzyści z integracji detekcji wycieków z BMS

Podłączenie kablowych czujników zalania do systemu automatyki budynkowej przynosi szereg korzyści. Przede wszystkim zapewnia centralny nadzór – operator budynku na ekranie systemu BMS od razu widzi, w której strefie pojawił się alarm i może na bieżąco śledzić rozwój sytuacji. Dane z TT-SIM (dystans do wycieku, stan czujnika) mogą być logowane i wykorzystane do analizy oraz doskonalenia planów utrzymania. To także cenna baza informacji – jeśli powtarzają się drobne wycieki w danej lokalizacji, jest to sygnał, że trzeba przeprowadzić przegląd instalacji.

Automatyczna reakcja systemu na wyciek pozwala też ograniczyć skutki awarii. Integracja z BMS umożliwia np. natychmiastowe wyłączenie pompy wody czy klimatyzatora w momencie wykrycia przecieku, co często zapobiega dalszemu rozlewaniu się wody. Wszystko to odbywa się bez udziału człowieka, dokładnie w chwili pojawienia się sygnału z czujnika.

Nie bez znaczenia jest również aspekt bezpieczeństwa i ochrony mienia. Tradycyjne metody kontroli opierają się na okresowych oględzinach lub czujnikach punktowych (pływakowych, wilgotnościowych) rozmieszczonych w wybranych miejscach. Jednak w rozległych obiektach to nie wystarcza – woda może wyciekać długo niezauważona. Liniowe czujniki kablowe gwarantują, że żaden przeciek nie umknie uwadze, ponieważ tworzą ciągłą linię patrolującą chroniony obszar. Połączenie ich z inteligentnym systemem nadzoru sprawia, że budynek sam „czuwa” nad swoim bezpieczeństwem i natychmiast alarmuje o problemie.

Podsumowanie

Nowoczesne czujniki liniowe do wykrywania wycieków wody, takie jak TraceTek TT1000 i TT1100-OHP, stanowią skuteczne rozwiązanie chroniące przed zalaniem w różnych środowiskach – od serwerowni po obiekty komercyjne. Dzięki modułowi TT-SIM możliwe jest nie tylko szybkie wykrycie i zlokalizowanie przecieku, ale także pełna integracja z automatyką budynkową poprzez Modbus. Taki system działa jak niezawodny strażnik: nieustannie monitoruje newralgiczne miejsca, błyskawicznie reaguje na pojawienie się wody i powiadamia odpowiednie osoby oraz systemy o zagrożeniu.

W rezultacie użytkownicy obiektu zyskują cenny czas na reakcję, minimalizując potencjalne szkody. Inwestycja w system wczesnego wykrywania wycieków przekłada się bezpośrednio na zwiększenie bezpieczeństwa infrastruktury i obniżenie ryzyka kosztownych przestojów czy napraw po awarii.
